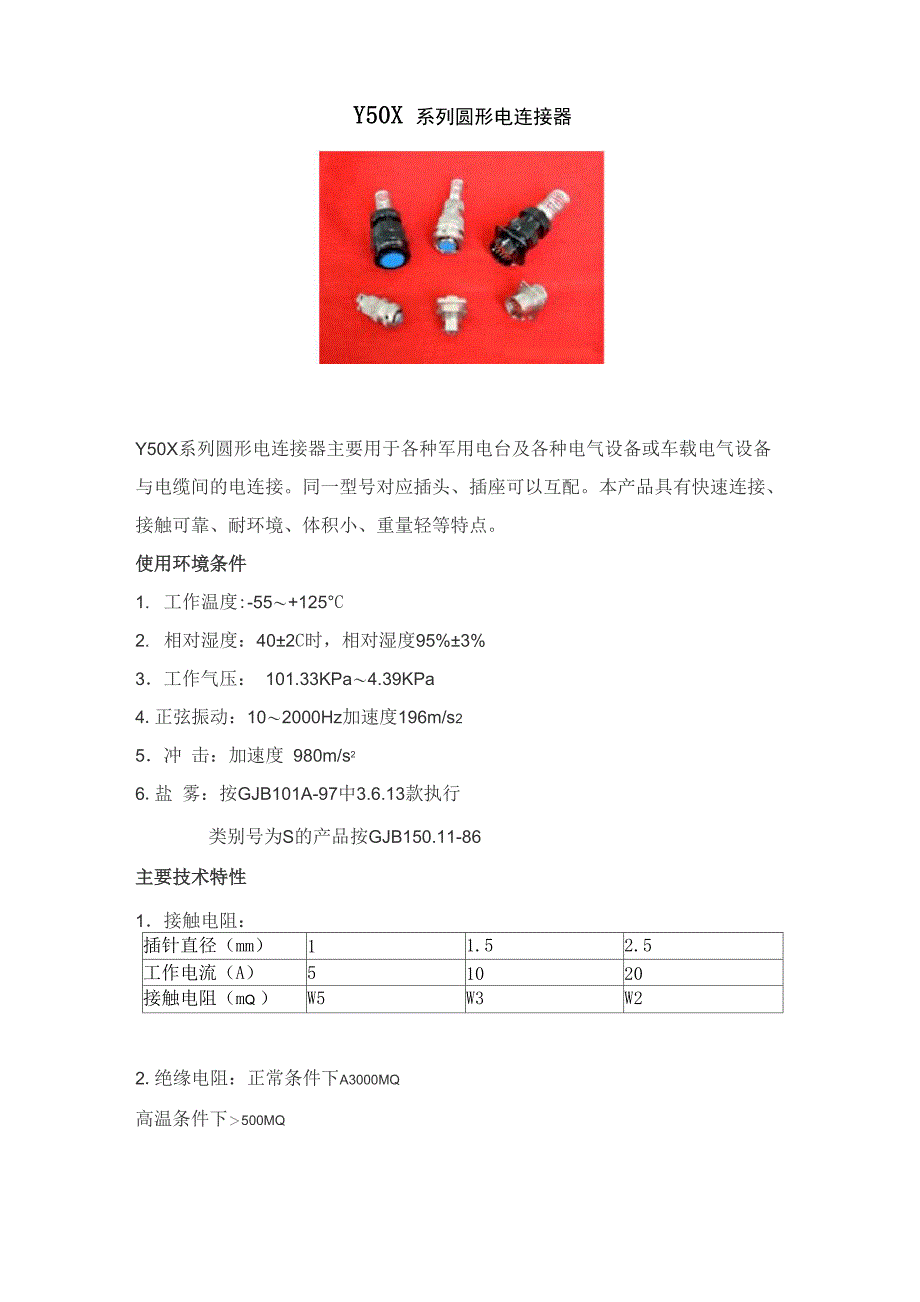

Y50X系列圆形电连接器

Y50X 系列圆形电连接器Y50X系列圆形电连接器主要用于各种军用电台及各种电气设备或车载电气设备 与电缆间的电连接同一型号对应插头、插座可以互配本产品具有快速连接、 接触可靠、耐环境、体积小、重量轻等特点使用环境条件1. 工作温度:-55〜+125°C2. 相对湿度：40±2C时，相对湿度95%±3%3．工作气压： 101.33KPa〜4.39KPa4.正弦振动：10〜2000Hz加速度196m/s25．冲 击：加速度 980m/s26.盐 雾：按GJB101A-97中3.6.13款执行类别号为S的产品按GJB150.11-86主要技术特性1．接触电阻：插针直径（mm）11.52.5工作电流（A）51020接触电阻（mQ ）W5W3W22.绝缘电阻：正常条件下A3000MQ高温条件下＞500MQ潮湿条件下＞20MQ3. 抗电强度：标准大气压条件：1500Vac低气压条件： 200Vac湿热条件： 500Vac4. 气密性：＜60Pa cm3/s5．机械寿命： 500 次标志方法及标志示例_Y 50 X -10 07 Z J 10-2 II1 2 3 4 5 6 7 8 9序号分类特征分 类 内 容标 志1主称代号圆形连接器Y2设计序号503结构形式焊接橡胶密封型X焊接屏蔽胶封型P铜壳体胶封S4壳体号壳体分类标号08、 10、 12、 14、 16、18、 20、 22、 245芯数绝缘安装板孔位排列数标出数字6插头、插座类别插头T插座Z7接触件类别插针J插孔K8连接器具体形式插头压紧式夹线板1夹线板式2防波抗拉式4热缩套管式5弯式护线簧式防水7直式护线簧式防水8插座方盘10圆盘11螺母安装14外形及安装尺寸压紧式夹线板插头夹线板式栩头L5Ls宜式护线簧式防水插头Q （卄0Ke-螺母安装插座(am夹线板式插座Lil护线簧式防水斓插座穿境插座L1④(D+2.5)注：1. 带“*尺”寸为参考尺寸安装板孔位排列：（从插合面看插针安装板孔位）080408C70S091006 10071208121014044- 1£举3毋1G2&爭\爭0400$4ir4 »争\杓冷I申爭0命申半4爭半令4爭年申年爭令0爭舟命爭命爭4申坤牟牟年令年爭4爭令命母o母爭2041伞2461今f爭(0[勺勺「1詁林爭/母。
