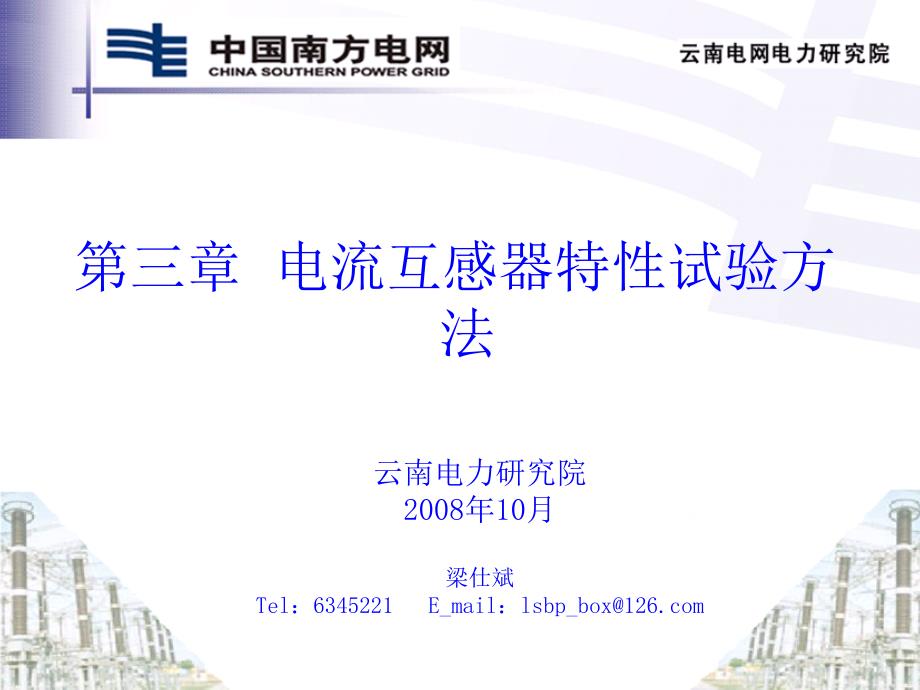

第三章 电流互感器特性试验方法云南电力研究院2008年10月梁仕斌 Tel：6345221 E_mail：lsbp_box@ GB 1208 电流互感器GB 16847 保护用电流互感器暂态特性技术要求DL/T 866 电流互感器和电压互感器选择级计算导则JB/T 5356 电流互感器试验导则依据的主要标准 必须掌握的技术术语（1）（2）（3）（注：TP类互感器不适用此定义） 必须掌握的技术术语（4）isip 必须掌握的技术术语（5）（6）（7） 必须掌握的技术术语（8）（9）测量用TA：保护用TA：（10） TA特性试验的项目Ø极性检测Ø电流比测量（或误差试验）Ø二次绕组直流电阻测量Ø励磁特性试验（伏安特性试验） TA极性检测Ø极性的概念：•减极性/加极性Ø极性的检测方法：•直流法•交流法Ø结果判断：极性正确（减极性）或极性错误（加极性） 二次绕组直流电阻测量Ø方法：• 一般使用1A左右的直流恒流源对绕组施加直流，测量直流电压，通过欧姆定理计算直流电阻最简单的方法是用万用表电阻档测量，但精度低，容易受干扰•标准要求测量的是75˚C的直流电阻，因而需要根据铜材温度系数，带入公式进行换算，即：正确的方法还需要测量绕组温度（或环境温度）。
电流比（变比）测量Ø目的：验证实际电流比与额定电流比的一致性Ø方法：• 电流法：需要施加较大电流，工作量大，效率低 注：一次电流测量一般应采用大量程的钳表或使用电流互感器扩大量程测量• 电压法 电流比（变比）测量Ø存在的问题：•变比合格与否没有明确的判断标准；•没有对相位误差进行验证，对与方向、相位相关的继电保护不利•由于实际电流比与一次电流及二次负载有关，变比试验应该在多大电流下进行？二次是否应该带负载试验？ 可见，理想的方法应该是误差试验标准对各种等级的电流互感器均有明确的误差限值如：P级误差规定如下： 误差试验 励磁特性试验Ø试验目的：•作为电流互感器复合误差的间接测量方法——测量复合误差；•推算准确限值系数与二次负载的关系曲线；•除此之外，励磁特性曲线还有许多作用如：检测铁芯性能，利用励磁曲线精确计算电流互感器误差等 励磁特性试验Ø试验方法：a 一次绕组开路， 除被试二次绕组外，其余二次绕组开路c 调节调压器，监视电流表，按预先设定的电流值，读取并记录电压值注意，电流表应为电磁系、电动系仪表或测量有效值的数字表，根据励磁电流、电压大小选用量程适合的仪表d 测绘电流互感器各绕组的励磁特性曲线，应记录到额定拐点电势以上。
e 操作时注意调压器不能来回调节f 首次伏安特性试验前，应验证厂家提供的伏安特性曲线满足表4复合误差要求g 用所测绘的励磁特性曲线与厂家提供的出厂试验曲线对比，两条曲线应基本重合；例行试验时，也可与上几个周期的试验曲线进行对比h 对同组A、B、C三相电流互感器各绕组励磁特性曲线应基本重合 励磁特性试验Ø试验结果：如何对试验结果进行分析判断？？ 本章结束谢谢！梁仕斌 Tel：3018430 E_mail：lsbp_box@ 。
