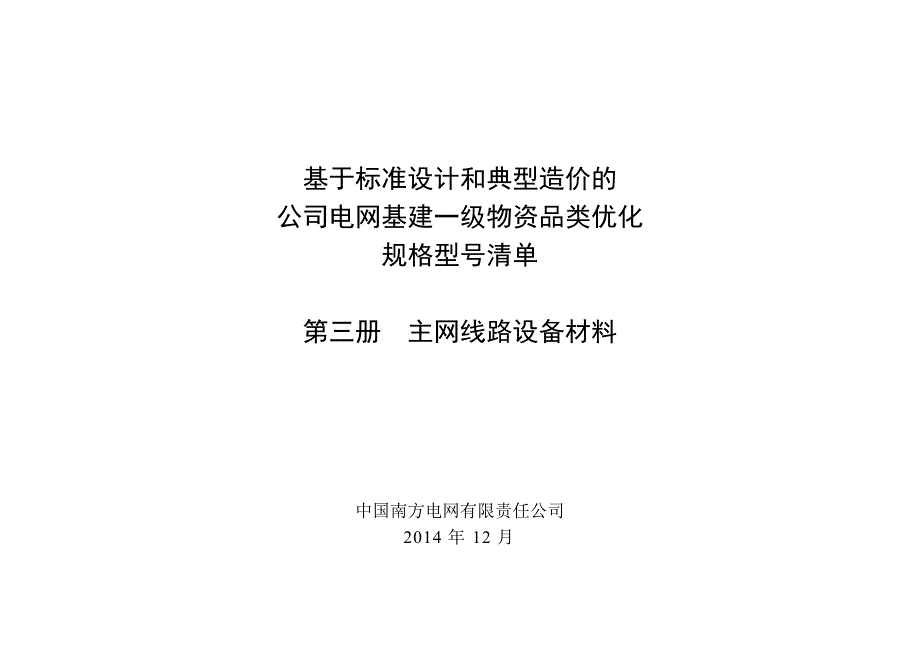

基于标准设计和典型造价的 公司电网基建一级物资品类优化 规格型号清单 第三册 主网线路设备材料 中国南方电网有限责任公司 2014 年 12 月 - i - 第三册 主网线路设备材料 配电设备材料 目目 录录 1.导线类.1 2.电缆类.3 3.金具类.6 4.绝缘子类.38 - 1 - 第三册 主网线路设备材料 配电设备材料 1.导线类导线类 设备材料规格型号清单设备材料规格型号清单 技术参数技术参数 序号序号名称名称电压等级电压等级计量单位计量单位产品型号产品型号 总截面总截面 （（mmmm2 2）） 外径外径(mm)(mm)单重单重(kg/km)(kg/km) 1 110kV～500kV 钢芯铝合金绞线110kV～500kV吨 JLHA1/G1A-290/4533823.91170.9 2 110kV～500kV 钢芯铝合金绞线110kV～500kV吨 JLHA1/G1A-365/6042626.81475.3 3 110kV～500kV 钢芯铝合金绞线110kV～500kV吨 JLHA1/G1A-460/6052529.81754.9 4 110kV～500kV 钢芯铝合金绞线110kV～500kV吨 JLHA1/G1A-575/4062132.41917.3 5 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-185/30210.9318.88696.5 6 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-185/45227.8319.6795.8 7 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-240/30275.9621.6883.7 8 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-240/40277.7421.66916.9 9 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-300/40338.9923.941085.5 10 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-300/50348.3624.261150.2 11 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-400/35425.2426.821307.5 12 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-400/50451.5527.631448.1 13 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-500/45531.68301635.3 14 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-500/65566.9430.961818.2 15 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-630/45666.5533.62007.2 16 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-630/55696.2234.322140.8 - 2 - 第三册 主网线路设备材料 配电设备材料 17 110kV～500kV 铝包钢芯铝绞线110kV～500kV吨 JL/LB1A-720/50775.4136.232337 18 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB20A-5049.489329.3 19 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB40-5049.489231.9 20 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB20A-8079.3911.4528.4 21 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB40-8079.3911.4372.1 22 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB20A-100100.8813674.1 23 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB30-100100.8813573.93 24 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB40-100100.8813474.6 25 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB20A-120121.2114.25809.94 26 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB40-120121.2114.25570.3 27 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB20A-150148.0715.75989.5 28 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB30-150148.0715.75842.31 29 110kV～500kV 铝包钢绞线110kV～500kV吨 JLB40-150148.0715.75696.7 - 3 - 第三册 主网线路设备材料 配电设备材料 2.电缆类电缆类 设备材料规格型号清单设备材料规格型号清单 技术参数技术参数 序号序号名称名称电压等级电压等级计量单位计量单位产品型号产品型号 铜导体标称截面积铜导体标称截面积 （（mmmm2 2）） 绝缘材料绝缘材料金属套材料金属套材料外护套材料外护套材料 1 110kV 交联聚乙烯绝缘电力电缆 110kVkmYJLW02-64/110 1×500500 交联聚乙烯皱纹铝套聚氯乙烯 2 110kV 交联聚乙烯绝缘电力电缆 110kVkmYJLW03-64/110 1×500500 交联聚乙烯皱纹铝套聚乙烯 3 110kV 交联聚乙烯绝缘电力电缆 110kVkmYJLW02-64/110 1×800800 交联聚乙烯皱纹铝套聚氯乙烯 4 110kV 交联聚乙烯绝缘电力电缆 110kVkmYJLW03-64/110 1×800800 交联聚乙烯皱纹铝套聚乙烯 5 110kV 交联聚乙烯绝缘电力电缆 110kVkmYJLW02-64/110 1×12001200 交联聚乙烯皱纹铝套聚氯乙烯 6 110kV 交联聚乙烯绝缘电力电缆 110kVkmYJLW03-64/110 1×12001200 交联聚乙烯皱纹铝套聚乙烯 7 110kV 交联聚乙烯绝缘电力电缆 110kVkmYJLW02-64/110 1×16001600 交联聚乙烯皱纹铝套聚氯乙烯 8 110kV 交联聚乙烯绝缘电力电缆 110kVkmYJLW03-64/110 1×16001600 交联聚乙烯皱纹铝套聚乙烯 9 220kV 交联聚乙烯绝缘电力电缆 220kVkmYJLW02-127/220 1×16001600 交联聚乙烯皱纹铝套聚氯乙烯 10 220kV 交联聚乙烯绝缘电力电缆 220kVkmYJLW03-127/220 1×16001600 交联聚乙烯皱纹铝套聚乙烯 11 220kV 交联聚乙烯绝缘电力电缆 220kVkmYJLW02-127/220 1×20002000 交联聚乙烯皱纹铝套聚氯乙烯 12 220kV 交联聚乙烯绝缘电力电缆 220kVkmYJLW03-127/220 1×20002000 交联聚乙烯皱纹铝套聚乙烯 13 220kV 交联聚乙烯绝缘电力电缆 220kVkmYJLW02-127/220 1×25002500 交联聚乙烯皱纹铝套聚氯乙烯 14 220kV 交联聚乙烯绝缘电力电缆 220kVkmYJLW03-127/220 1×25002500 交联聚乙烯皱纹铝套聚乙烯 - 4 - 第三册 主网线路设备材料 配电设备材料 设备材料规格型号清单设备材料规格型号清单 技术参数技术参数 序号序号名称名称电压等级电压等级计量单位计量单位产品型号产品型号 外绝缘外绝缘适用污区适用污区适用电缆标称截面适用电缆标称截面 1 110kV 户外终端 110kV 个瓷套瓷套 IV 优化后的电缆导体截面 2 110kV 户外终端 110kV 个硅橡胶硅橡胶 IV 优化后的电缆导体截面 3 110kV 户外终端 110kV 个复合套管复合套管 IV 优化后的电缆导体截面 4 220kV 户外终端 220kV 个瓷套瓷套 IV 优化后的电缆导体截面 5 220kV 户外终端 220kV 个复合套管复合套管 IV 优化后的电缆导体截面 设备材料规格型号清单设备材料规格型号清单 技术参数技术参数 序号序号名称名称电压等级电压等级计量单位计量单位产品型号产品型号 内绝缘内绝缘外绝缘外绝缘适用电缆标称截面适用电缆标称截面 1 110kV GIS 终端 110kV 个干式绝缘干式绝缘六氟化硫优化后的电缆导体截面 2 220kV GIS 终端 220kV 个干式绝缘干式绝缘六氟化硫优化后的电缆导体截面 设备材料规格型号清单设备材料规格型号清单 技术参数技术参数 序号序号名称名称电压等级电压等级计量单位计量单位产品型号产品型号 接头预制形式接头预制形式金属护套连接方式金属护套连接方式保护壳形式保护壳形式适用电缆标称截面适用电缆标称截面 - 5 - 第三册 主网线路设备材料 配电设备材料 1 110kV 电缆中间接头 110kV 个整体预制整体预制直通/绝缘玻璃钢保护壳优化后的电缆导体截面 2 220kV 电缆中间接头 220kV 个整体预制整体预制直通/绝缘玻璃钢保护壳优化后的电缆导体截面 设备材料规格型号清单设备材料规格型号清单 技术参数技术参数 序号序号名称名称电压等级电压等级计量单位计量单位产品型号产品型号 导体截面积导体截面积 （（mmmm2 2）） 主绝缘主绝缘绝缘外护套绝缘外护套 1 接地线110kV 及 220kV km185185 交联聚乙烯 PE/PVC 2 接地线110kV 及 220kV km240240 交联聚乙烯 PE/PVC 3 同轴电缆110kV 及 220kV km185185 交联聚乙烯 PE/PVC 4 同轴电缆110kV 及 220kV km240240 交联聚乙烯 PE/PVC 设备材料规格型号清单设备材料规格型号清单 技术参数技术参数 序号序号名称名称电压等级电压等级计量单位计量单位产品型号产品型号 内绝缘内绝缘外绝缘外绝缘适用电缆标称截面适用电缆标称截面 1 110kV 油浸终端 110kV 个干式绝缘干式绝缘绝缘油优化后的电缆导体截面 2 220kV 油浸终端 220kV 个干式绝缘干式绝缘绝缘油优化后的电缆导体截面 - 6 - 第三册 主网线路设备材料 配电设备材料 设备材料规格型号清单设备材料规格型号清单 技术参数 序号序号名称名称电压等级电压等级计量单位计量单位产品型号产品型号 1 交叉互联箱、保护接地 箱和直接接地箱 / 个 与接地线及同 轴电缆匹配 / 3.金具类金具类 设备材料规格型号清单设备材料规格型号清单 技术参数技术参数 序号序号名称名称电压等级电压等级计量单位计量单位产品型号产品型号 金具类型金具类型额定机械破坏荷载额定机械破坏荷载(kN)(kN)适用线型或线径适用线型或线径(mm)(mm) 1 110kV～500kV 线路金具110kV～500kV套 CF-10048 悬垂线夹 100 36.0mm～47.0mm 2 110kV～500kV 线路金具110kV～500kV套 CF-10054 悬垂线夹 100 48.0mm～53.0mm 3 110kV～500kV 线路金具110kV～500kV套 CF-16054 悬垂线夹 160 48.0mm～53.0mm 4 110kV～500kV 线路金具110kV～500kV套 CGF-10038 悬垂线夹 100 33.0mm～38.0mm 5 110kV～500kV 线路金具110kV～500kV套 CGF-10060 悬垂线夹 100 55.0mm～59.0mm 6 110kV～500kV 线路金具110kV～500kV套 CGF-15054 悬。
