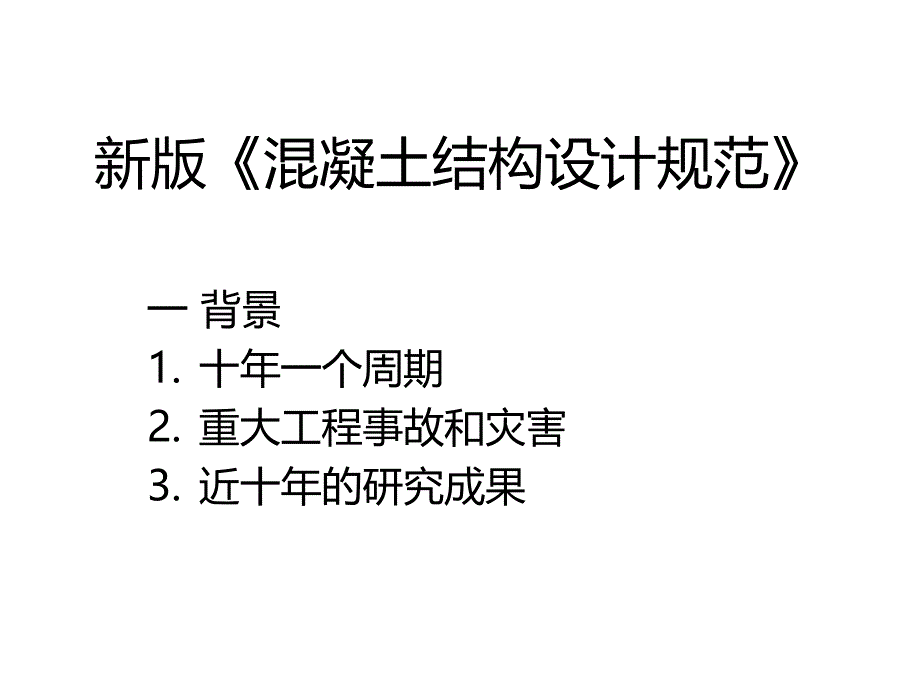

新版《混凝土结构设计规范》,一 背景 十年一个周期 重大工程事故和灾害 近十年的研究成果,世贸大厦图片,世贸大厦倒塌过程,世贸大厦倒塌过程,世贸大厦倒塌过程,世贸大厦倒塌过程,世贸大厦倒塌过程,世贸大厦倒塌过程,世贸大厦倒塌过程,世贸大厦倒塌过程,世贸大厦倒塌过程,汶川地震,1 总则 2 术语、符号 3 基本设计规定,1 总则 1.0.1 为了在混凝土结构设计中贯彻执行国家的技术经济政策，做到安全、适用、经济，保证质量，制定本规范 条文说明:为落实“以人为本，安全第一”的机构设计原则以及“节能、降耗、减排、环保”的基本国策，实现资源、能源的可持续发展，本规范修订适当提高了结构的安全水平与抗御灾害的能力；强调了结构的耐久性；提高了材料的利用效率；并加强了与相关标准的协调规范反映了近年混凝土结构的科研成果、,,02规范：技术先进、安全适用、经济合理、确保质量,,技术发展以及工程经验为实现土木工程混凝土结构各行业规范的统一，本规范也参考了水工、港工等其它行业相关标准的规定，尽量实现共性技术问题设计方法的协调本规范是对混凝土结构设计的最低限度要求，应允许根据具体情况适当提高设计的安全储备1.0.2 本规范适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土结构的设计。
本规范不适用于轻骨料混凝土及特种混凝土结构的设计条文说明：本规范用于新建、扩建、改建的一般混凝土房屋结构和构筑物的设计，及部分防灾设计的原则随着技术发展，无 粘结预应力混凝土结构应用日渐广泛，本次修订纳入了相关的内容 对采用陶粒、浮石、煤矸石等为骨料的轻骨料混凝土结 构，应按有关标准进行设计设计下列结构时，尚应符合专门标准的有关规定：,,02规范：承重结构,1 修建在湿陷性黄土、膨胀土地区或地下采掘区等的结构；2 结构表面温度高于 或有生产热源且结构表面温度经常高于 的结构；3 需作振动计算的结构本规范依据工程结构以及建筑结构的可靠性统一标准修订，并与相关的标准、规范进行了合理的分工和衔接本规范的内容是混凝土结构设计的成熟做法、一般原则以及基本要求，并不能解决混凝土结构设计的所有问题，更不能代替设计者创造性的思维设计者应根据规范的要求，结合工程的实际情况具体应用，并努力实现技术创新和进步1.0.3 本规范依据现行国家标准《工程结构可靠性设计统一标准》GB 50153及《建筑结构可靠度设计统一标准》GB50068的原则制定本规范是对混凝土结构设计提出的基本要求。
混凝土结构的设计除应符合本规范外，尚应符合国家现行有关标准的规定新增内容,2 术语、符号 2.1 术语条文说明：术语是根据现行国家标准《工程结构设计基本术语和通用 符号》GB50132、《建筑结构设计术语和符号标准》GB/T50083、《建筑结构可靠度设计统一标准》GB50068等结合本规范的具体情况给出的本规范删节、简化了其他标准已经定义了的常用术语，补充了各类钢筋、钢筋性能、各类型混凝土构件及构造等混凝土结构特有的常用术语，如“配筋率”、“混凝土保护层”、“锚固长度”等原规范有关可靠度及荷载等方面的术语，在相关标准中已有表述，故不再列出2.1.1 混凝土结构 concrete structure 以混凝土为主要材料制成的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构等条文说明:混凝土结构的结构型式如排架结构、框架结构、剪力墙结构、框架-剪力墙结构、简体结构、板柱结构等，作为常识不再列出 2.1.2 素混凝土结构 plain concrete structure 无筋或不配置受力钢筋的混凝土结构 2.1.3 普通钢筋 steel bar 用于混凝土结构构件中的各种非预应力筋的总称。
2.1.4 钢筋混凝土结构 reinforced concrete structure 配置受力的普通钢筋、钢筋网或钢筋骨架的混凝土结构 2.1.5 预应力筋 prestressing tendon 用于混凝土结构构件中施加预应力的钢丝、钢绞线和预应力螺纹钢筋等的总称 2.1.6 预应力混凝土结构 prestressed concrete structure 配置受力的预应力筋，通过张拉或其它方法建立预加应力的混凝土结构 2.1.7 现浇混凝土结构 cast-in-situ concrete structure 在现场原位支模并整体浇筑而成的混凝土结构 2.1.8 装配式混凝土结构 prefabricated concrete structure 由预制混凝土构件或部件装配、连接而形成的混凝土结构2.1.14 预应力筋 prestressing tendon用于混凝土结构构件中施加预应力的钢丝、钢绞线和精轧螺纹钢筋的总称 条文说明：预应力筋包括：现行国家标准《预应力混凝土用钢丝》GB/T5223和《中强度预应力混凝土用钢丝》YB/T156中光面以及螺旋肋的消除应力钢丝、现行国家标准《预应力混凝土用钢绞线》GB/T5224中的钢绞线、现行国家标准《预应力混凝土用螺纹钢筋》GB/T20065中的预应力螺纹钢筋。
消除应力钢丝：按下述一次性连续处理方法之一生产的钢丝1、钢丝在塑性变形下（轴应变）进行的短时热处理，得到的应是低松弛钢丝2、钢丝通过矫直工序后在适当温度下进行的及时热处理，得到的应是普通松弛钢丝2.1.9 装配整体式混凝土结构 assembled monolithic concrete structure 由预制混凝土构件或部件通过钢筋锚固、连接或施加预应力等加以连接，并现场浇筑混凝土而形成整体受力的混凝土结构 2.1.10 叠合式构件 superposed member由预制混凝土构件（或既有混凝土结构构件）以及后浇混凝土组成、两阶段成型的整体受力的结构构件 2.1.11 深受弯构件 deep flexural member跨高比小于 5的受弯构件 2.1.12 深梁 deep beam跨高比小于 2的简支单跨梁或跨高比小于 2.5的多跨连续梁2.1.13 先张法预应力混凝土结构 pretensioned prestressed concrete structure 在台座上张拉预应力筋后浇筑混凝土，并通过粘结力传递而建立预加应力的 混凝土结构 2.1.14 后张法预应力混凝土结构 post-tensioned prestressed concrete structure 混凝土浇筑并达到规定强度后，通过张拉预应力筋并在结构上锚固而建立预 加应力的混凝土结构。
2.1.15 无粘结预应力混凝土结构 unbonded prestressed concrete structure配置带有涂料层和外包层的预应力筋，与混凝土之间能够永久产生滑动的后张法预应力混凝土结构 2.1.16 有粘结预应力混凝土结构 unbonded prestressed concrete structure通过灌浆或与混凝土的直接接触使预应力筋与混凝土之间相互粘结的预应力混凝土结构2.1.17 结构缝 structural joint 根据结构功能需求而采取设计措施分割混凝土结构的间隔 2.1.18 混凝土保护层 concrete cover 结构构件中钢筋外边缘至构件表面范围用于保护钢筋的混凝土，简称保护层 2.1.19 锚固长度 anchorage length 受力钢筋端部依靠其表面与混凝土的粘结作用或端部弯钩、锚头对混凝土的挤压作用而达到设计所需应力的长度 2.1.20 钢筋连接 splice of reinforcement 通过绑扎搭接、机械连接、焊接等方法实现钢筋之间内力传递的构造形式条文说明：结构缝可分为永久性和临时性两种，包括伸缝、缩缝、沉降缝、防震缝、构造缝、防连续倒塌的分割缝以及后浇带、控制缝（人为制造薄弱截面，引导裂缝出现并控制其造成影响的缝）等。
2.1.21 配筋率 ratio of reinforcement 混凝土构件中配置的钢筋面积（或体积）与规定的混凝土截面面积（或体积）的比值 2.1.22 剪跨比 ratio of shear span to effective depth 截面弯矩除以剪力和有效高度的乘积所得的值 2.1.23 横向钢筋 transverse reinforcement 垂直于纵向受力钢筋的箍筋及用于约束的间接钢筋2.2 符号 条文说明：基本沿用《混凝土结构设计规范》GB50010-2002的符号一些不常用的符号在条文相应处已有说明，故作必要的简化，将其删去 为控制受力钢筋的延性（极限应变 ），增加了钢筋在最大拉力下的总伸长率的符号“ ”，即现行国家标准《钢筋混凝土结构用热轧带肋钢筋》GB1499,1标准中的“ ” 为方便在规范中表达钢筋的直径（不表示钢筋牌号），增加了符号“ ”（斜体希腊字母）偏心受压构件的二阶效应，其效应的增大系数（偏心距、弯矩等），构件（p - ）由“ ”表示，结构（P- ）由“ ”表示。
2.2.4计算系数及其他,3 基本设计规定 3.1 一般规定 3.1.1混凝土结构设计应包括下列内容： 1 结构方案设计，包括结构选型、传力途径和构件布置； 2 作用及作用效应分析； 3 结构构件截面配筋计算或验算； 4 结构及构件的构造、连接措施； 5 对耐久性及施工的要求； 6 满足特殊要求结构的专门性能设计 条文说明： 为满足建筑方案并从根本上保证结构安全，设计规范的内容从以构件（或截面）设计为主扩展到整个结构体系，本次修订加强了有关“结构设计”的要求强调结构设计应考虑的基本内容，包括结构方案、内力分析、截面设计、连接构造要求、特殊工程的施工可行性及性能设计等新增内容,3.1.2 本规范采用以概率理论为基础的极限状态设计方法，以可靠指标度量结构构件的可靠度，采用分项系数的设计表达式进行设计 条文说明：本规范采用概率极限状态设计方法，具体计算采用分项系数的形式包括结构重要性系数、荷载分项系数、材料性能分项系数（材料分项系数，有时直接以材料的强度设计值表达）、抗力模型不确定性分项系数（构件分析系数）等只有对于目前尚无法定量计算的间接作用以及耐久性设计，仍采用基于经验的定性方法进行设计。
3.1.3混凝土结构的极限状态设计应包括： 1 承载能力极限状态：结构或结构构件达到最大承载力、出现疲劳破坏或不适于继续承载的变形，或结构的连续倒塌； 2 正常使用极限状态：结构或结构构件达到正常使用或耐久性能的某项规定限值条文说明：根据《工程结构可靠性设计统一标准》GB50153确定混凝土结构设计的极限状态极限状态仍分为两类，但内容比原规范有所扩大为结构安全计，本次修订在承载能力极限状态中增加了结构防连续倒塌的内容；为提高使用质量，正常使用极限状态中增加了舒适度的要求删掉了原02规范关于极限状态的定义3.1.4 结构上的直接作用（荷载）应根据现行国家标准《建筑结构荷载规范》 GB 50009及相关标准确定；地震作用应根据现行国家标准《建筑抗震设计规范》 GB 50011确定间接作用和偶然作用应根据有关的标准或具体条件确定 直接承受吊车荷载的结构构件应考虑吊车荷载的动力系数预制构件制作、运输及安装时应考虑相应的动力系数现浇钢筋混凝土结构，必要时应考虑施工阶段的荷载条文说明：本条规定了确定结构上作用效应的原则沿用原规范的规定：直接作用根据现行国家标准《建筑结构荷载规范》GB50009;地震作用根据现行国家标准《建筑抗震设计规范》GB50011;对于直接承受吊车荷载的构件以及预制构件、现浇混凝土结构等应按不同工况确定相应的动力系数或施工荷载。
本次修订增加了对非荷载间接作用的规定，非荷载间接作用包括温度变化、混凝土收缩、徐变、强迫位移、环境引起材料性能退化等造成的影响设计时应根据有关标准、工程特点及具体情况分析作用的效应，通常采用经验性的构造措施进行定性设计对于爆炸、撞击、罕遇自然灾害等偶然作用以及非常规的特殊作用，应根据有关标准或由实际条件和要求确定。
