单片机解码红外遥控的原理来源： 互联网 作者：匿名 发表日期： 2009-10-12 18:53:27 阅读次数： 601 查看权限： 普通文章 用单片机解码红外遥控器遥控器使用方便，功能多．目前已广泛应用在电视机、VCD、DVD、空调等各种家用电器中，且价格便宜，市场上非常容易买到如果能将遥控器上许多的按键解码出来．用作单片机系统的输入．则解决了常规矩阵键盘线路板过大、布线复杂、占用I／O口过多的弊病而且通过使用遥控器，操作时可实现人与设备的分离，从而更加方便使用下面以TC9012编码芯片的遥控器为例谈谈如何用常用的51系统单片机进行遥控的解码一、编码格式1、0和1的编码遥控器发射的信号由一串O和1的二进制代码组成．不同的芯片对0和1的编码有所不同通常有曼彻斯特编码和脉冲宽度编码TC9012-p.htm" target="_blank" title="TC9012货源和PDF资料">TC9012的O和1采用PWM方法编码，即脉冲宽度调制，其O码和1码如图1所示(以遥控接收输出的波形为例)O码由O．56ms低电平和0．56ms高电平组合而成．脉冲宽度为1．12ms．1码由0．56ms低电平和1．69ms高电平组合而成．脉冲宽度为2．25ms。

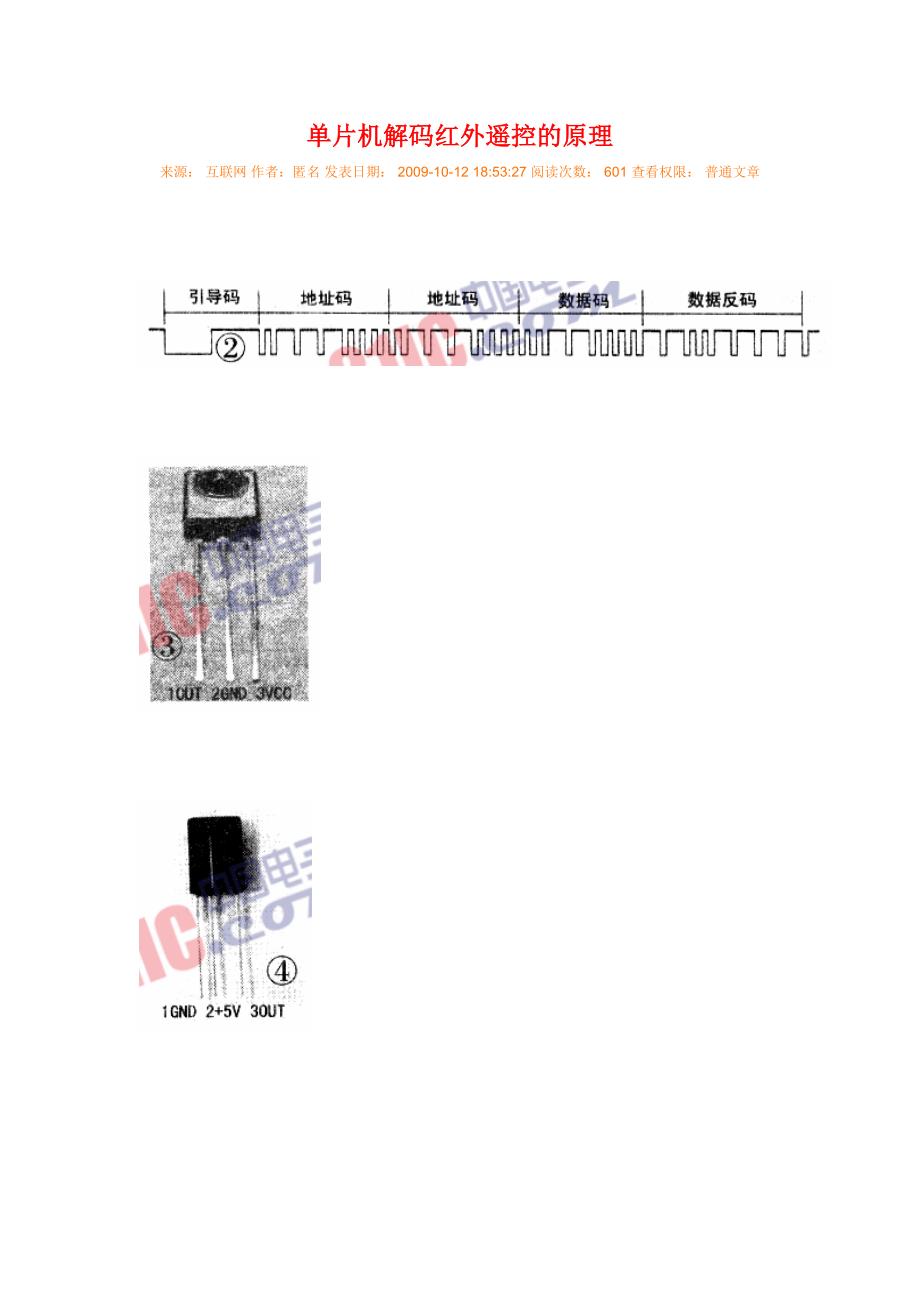

在编写解码程序时．通过判断脉冲的宽度，即可得到0或12、按键的编码当我们按下遥控器的按键时，遥控器将发出如图2的一串二进制代码，我们称它为一帧数据根据各部分的功能可将它们分为5部分，分别为引导码、地址码、地址码、数据码、数据反码遥控器发射代码时．均是低位在前高位在后由图2分析可以得到．引导码高电平为4．5ms，低电平为4．5ms当接收到此码时．表示一帧数据的开始单片机可以准备接收下面的数据地址码由8位二进制组成，共256种．图中地址码重发了一次主要是加强遥控器的可靠性．如果两次地址码不相同．则说明本帧数据有错．应丢弃不同的设备可以拥有不同的地址码．因此同种编码的遥控器只要设置地址码不同，也不会相互干扰图中的地址码为十六进制的0EH(注意低位在前)在同一个遥控器中．所有按键发出的地址码都是相同的数据码为8位，可编码256种状态，代表实际所按下的键数据反码是数据码的各位求反，通过比较数据码与数据反码．可判断接收到的数据是否正确如果数据码与数据反码之间的关系不满足相反的关系．则本次遥控接收有误．数据应丢弃在同一个遥控器上．所有按键的数据码均不相同在图2中，数据码为十六进制的0CH，数据反码为十六进制的0F3H(注意低位在前)．两者之和应为0FFH。
二、单片机遥控接收电路红外遥控接收可采用较早的红外接收二极管加专用的红外处理电路的方法如CXA20106，此种方法电路复杂，现在一般不采用较好的接收方法是用一体化红外接收头，它将红外接收二极管、放大、解调、整形等电路做在一起，只有三个引脚．分别是+5V电源、地、信号输出常用的一体化接收头的外形及引脚见图3和图4红外接收头的信号输出接单片机的INTO或INTl脚．典型电路如图5所示．图中增加了一只PNP型三极管对输出信号进行放大三、遥控信号的解码算法及程序编制平时遥控器无键按下红外发射二极管不发出信号，遥控接收头输出信号1有键按下时．O和1编码的高电平经遥控头倒相后会输出信号O．由于与单片机的中断脚相连，将会引起单片机中断(单片机预先设定为下降沿产生中断)单片机在中断时使用定时器0或定时器1开始计时．到下一个脉冲到来时，即再次产生中断时，先将计时值取出清零计时值后再开始计时．通过判断每次中断与上一次中断之间的时间间隔便可知接收到的是引导码还是 O和1如果计时值为9ms接收到的是引导码，如果计时值等于1．12ms，接收到的是编码O如果计时值等于2 25ms．接收到的是编码1在判断时间时，应考虑一定的误差值。
因为不同的遥控器由于晶振参数等原因，发射及接收到的时间也会有很小的误差以接收TC9012-p.htm" target="_blank" title="TC9012货源和PDF资料">TC9012遥控器编码为例，解码方法如下：(1)设外部中断0(或者1)为下降沿中断，定时器0(或者1)为16位计时器．初始值均为O2)第一次进入遥控中断后，开始计时3)从第二次进入遥控中断起，先停止计时并将计时值保存后，再重新计时如果计时值等于前导码的时间，设立前导码标志准备接收下面的一帧遥控数据，如果计时值不等于前导码的时间，但前面已接收到前导码，则判断是遥控数据的O还是14)继续接收下面的地址码、数据码、数据反码5)当接收到32位数据时，说明一帧数据接收完毕此时可停止定时器的计时，并判断本次接收是否有效．如果两次地址码相同且等于本系统的地址，数据码与数据反码之和等于0FFH，则接收的本帧数据码有效否则丢弃本次接收到的数据6)接收完毕，初始化本次接收的数据，准备下一次遥控接收示例程序如下： E1INT：PUSHACCPUSH PSWCLRTR1MOV RM?TLEN，TH1 、MOVTH1，#00HMOV TL1，#00HSETBTR1MOV A，RMJLENJNZ LBL?RM?DAT?BITMOV RM?ADDR．#00HMOV RM?RADDR，#00HMOV RM?DAT，#00HMOV RM?RDAT，#00HMOV RM?BIT_CNT，#00HCLR RM?OKCLR RM?GUIDEPOPPSWPOPACCRET1 I BI RM DAT BIT：MOV A，RM_TLENCJNE A，#23H，LBL?RM_ADDR_DATSETB RM?GUIDESJMP LBLE1 INT-RETLBLRM_ADDR_DAT;JNB RM?GUIDE，LBL?RM?ERRORCJNE A,#04H,LBL_RM_ONECLR CSJMP LBL_RM?SHIFTLBLRM?ONE：CJNE A。
08HLBL?RM?ERRORSETB CLBL_RM_SHIFT：MOV A，RM?RDATRRC AMOV RM?RDAT．AMOV A，RM?DATRRC AMOV RM?DAT，AMOV A，RM?RADDRRRC AMOV RM RADDR．AMOV ARM?-ADDRRRC AMOV RM?．ADDR．ALBL?RM?END：INC RM?BIT?CNTMOV A,RM_BIT_CNTCJNE A，#32，LBLE1 INT_RETCLRTR1MOV TH1,#00HMOVTL1,#00HMOV HOUR．RM?ADDRMOV MINUTE，RM?DATMOV RM?_ADDR，#00HMOV RM?RADDR，#00HMOV RM?DAT，#00HMOV RM?RDAT，#00HMOV RM一8IT_CNT，#00HCLR RM?GUIDESEITB RM?OKSJMP LBL?E1 INT?RET LBL?RM?ERROR：CLRTR1MOV TH1,#0OHMOVTL1,#00H MOV RM?_ADDR，#00HMOV RM?RADDR,#00HMOV RM?DAT,#00HMOV RM?RDAT，#00HMOV RM?B1T?CNT,#00HCLR RM?GUIDELBL?E1 INT?RET：POPPSWPOPACCRETI四、遥控代码与键盘码的转换在应用系统中，带遥控器的仪器设备一般都带按键。
而且二者功能相同将遥控键值转换成标准的按键值后遥控按键散转表格可以与键盘散转表格复用转换方法可用查表法通过查表使遥控的按键值转换成本机键盘的值这样既可以使用按键操作，也可以使用遥控操作，而且相应的处理程序非常简单以上以Tc9012编码格式为例，说明了解码的原理与方法只要注意一帧数据的格式及引导码、O码和1码的时间长度．其它编码芯片如 HT6121、M50560、LC7461等也非常容易解码。
