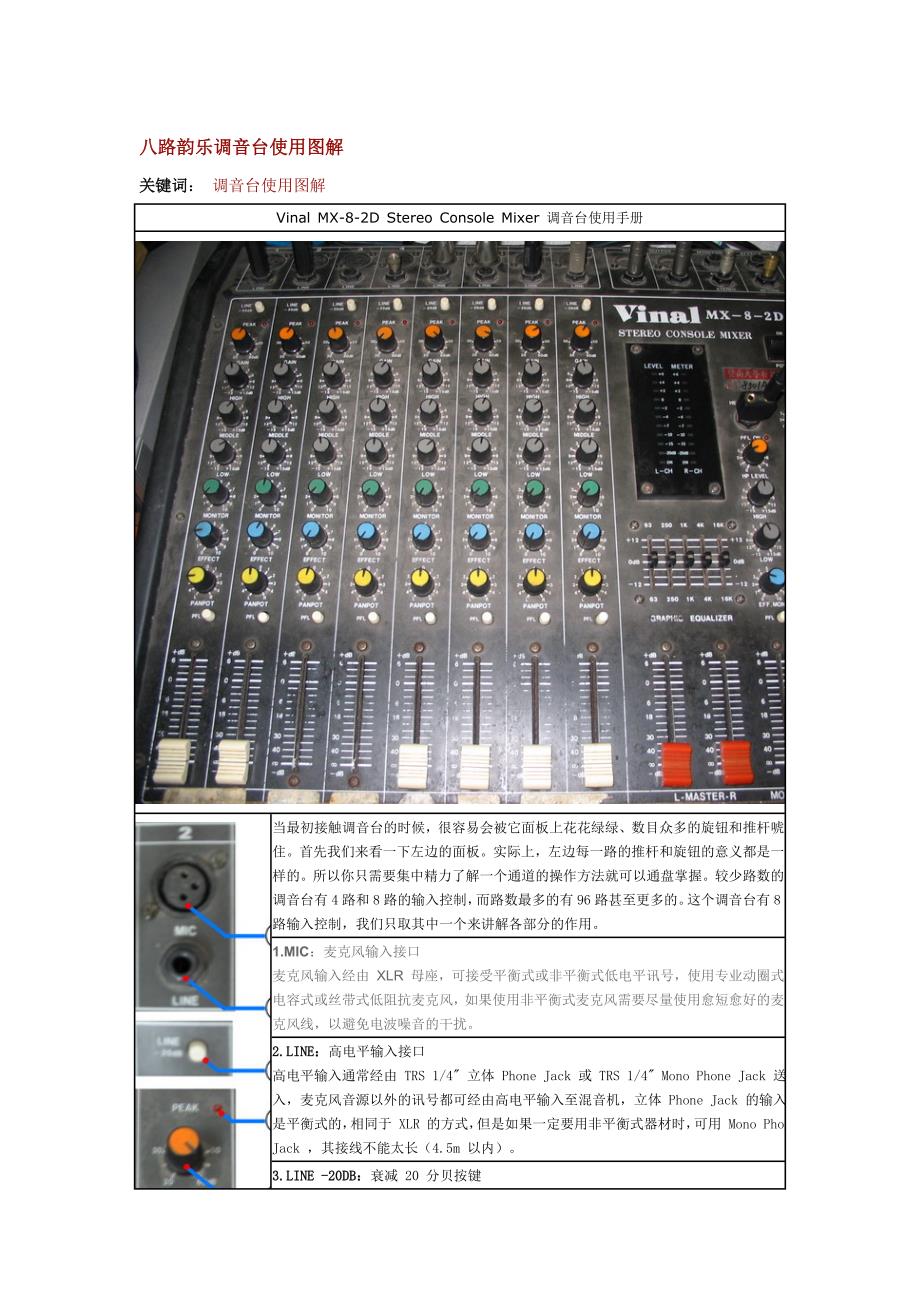

八路韵乐调音台使用图解八路韵乐调音台使用图解关键词关键词： 调音台使用图解 Vinal MX-8-2D Stereo Console Mixer 调音台使用手册当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住首先我们来看一下左边的面板实际上，左边每一路的推杆和旋钮的意义都是一样的所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握较少路数的调音台有 4 路和 8 路的输入控制，而路数最多的有 96 路甚至更多的这个调音台有 8 路输入控制，我们只取其中一个来讲解各部分的作用1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰2.LINE2.LINE：：高电平输入接口高电平输入通常经由 TRS 1/4“ 立体 Phone Jack 或 TRS 1/4“ Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE3.LINE -20DB-20DB：：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作此时应按下此键，以增大衰减器的有效控制范围4.PEAK4.PEAK：：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断可使用的控制包括：Line －20 DB、减小 Gain、拉低衰减器，一般以减小 Gain 为宜5.GAIN：：增益旋钮它是用来调节输入信号电平大小的输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为 20 分贝到 60 分贝值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出使用高电平输入时要将增益转小增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号6.HIGH、、MIDDLE、、LOW：三段均衡器旋钮High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负 15 分贝中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音低音：20 Hz ～ 500 Hz 适当时，低音张弛得宜，声音丰满柔和不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强中音：500 Hz ～ 2 KHz 适当时声音透彻明亮不足时声音朦胧，过度提升时会产生类似的声音高音：2 KHz ～ 8 KHz 是影响声音层次感的频率不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛7.MONITOR：：总监听音量旋钮调节该通路在监听线路中的音量大小如不使用额外接入调音台的总监听设备，则此旋钮可置于 0 处8.EFFECT：：输出至效果器旋钮调节该旋钮决定该路输出至效果器的电平大小。
如不使用外接的效果器，则此旋钮可置于 0 处9.PANPOT: 声像旋钮它用来调整该通道信号在左右声道之间的立体声位置调节范围 左声道 5 ～ 右声道 5 ，如不需要制作特殊效果，一般置于 0 处10.PFL：：衰减器前监听按键当衰减器前监听按键按下时，监听输出送出的仅为该路信号，使用该键可有效地判别出杂音的来源当有多路输入的 PFL 被按下时，监听输出送出的将是这些通路的混音11.FADER：：衰减器(音量推子)决定该通道信号发送给总线输出的音量大小音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减这时，该通道没有信号输出调节范围 －∞ ～ ＋6 分贝，一般以推到 0 处适宜，超过 0 则会使声音产生一定程度的失真如果一定要提高电平讯号，一般采用适当提高 Gain 的办法，而不会将衰减器提升超过 0 由于音乐输入为连续，而人声输入为间断，故在操作上有一定区别在对音乐的输入轨道操作时，一般使用“淡入”、“淡出”效果即操作时先缓缓推拉衰减器，再慢慢加快操作速度，切忌匀速推拉或者瞬间大幅度的操作，这样会使听众感觉很不舒服而在对人声输入通道进行操作时，一般采用“一步到位”操作。
即在需要人声的时候，将推子一下推到大概合适的位置，再根据监听和电平表显示进行细微调节而不需要人声时，要马上把推子拉到最底部，以避免不必要的声音被输入进去接下来，我们再看看调音台右面的控制面板之前面的面板是用来调节输入信号的，而右面的则主要负责调节输出信号1.MONITOR：：监听输出接口提供外接监听设备的接口，用来连接外部监听设备2.EFFECT SEND：：调音台输出至效果器接口将输入信号送出至外部效果器3.AUX IN STEREO：：辅助立体声输入接口连接辅助的立体声输入设备4.EFFECT RETURN：：效果器返回调音台接口将经过外部效果器处理送回的信号接入5.7.MASTER OUTPUT RIGHT：：总输出右声道6.8.MASTER OUTPUT LEFT：：总输出左声道提供各两种接口的左、右声道总输出输出信号为经过各项调节后的最终信号9.POWER ON：：调音台开关当 ON 的一边被按下时，调音台便接通电源，POWER 一侧则为断开电源10.HEADPHONE：：监听耳机输出接口连接监听耳机当任何一条通道的 PFL 都未按下时，耳机监听信号与总输出信号一致当有通道的 PFL 键被按下时，则该输出为所有被按下 PFL 键的通道信号的混音（包括通过效果器处理的音效）。
11.AUX IN：辅助立体声输入旋钮调节辅助立体声输入的电平高低12.PFL ON：：PFL 指示灯当有通道的 PFL 键被按下时，此灯为点亮状态13.EFF.SEND：：输出至效果器旋钮调节输出至外接效果器的信号的电平高低14.HP LEVEL：：耳机监听音量旋钮调节输出到监听耳机的音量大小15.DELAY：：延迟效果旋钮调节为输入信号做延迟效果处理的强度16.18.HIGH、、LOW：：二段均衡器旋钮对监听输出进行均衡调节17.LEVEL METER：：电平表三色电平表可监看所有输入、群组和混音讯号，电表为峰值式显示显示范围为 －20 分贝～ ＋6 分贝有两条 LED 灯显示，L-CH 与 R-CH 分别表示混音左、右声道的输出电平大小，如果按下 PFL 键，则显示为被按下的声道的输出电平值一般应将峰值控制在 0 处，不能持续出现红灯当调音台电源被接通时，ON 处的红灯会被点亮19.REPEAT：：回响效果旋钮调节为输入信号做回响效果处理的强度20.EFF.MON：：效果器至监听旋钮调节音源通过效果器处理后，输出至监听的大小21.PANPOT：：声像旋钮 22.23.PFL：：衰减器前监听按键 24.MONITOR：：监听输出衰减器25.EFF.RET：：效果器返回衰减器26.GRAPHIC EQUALIZER：：图形均衡器对总输出音源信号进行比较细致的均衡调节。
频点分为 63 250 1K 4K 16K，可分别进行 －12 分贝～ ＋12 分贝的衰减或增益27. L-MASTER-R：：总输出左、右声道衰减器。
