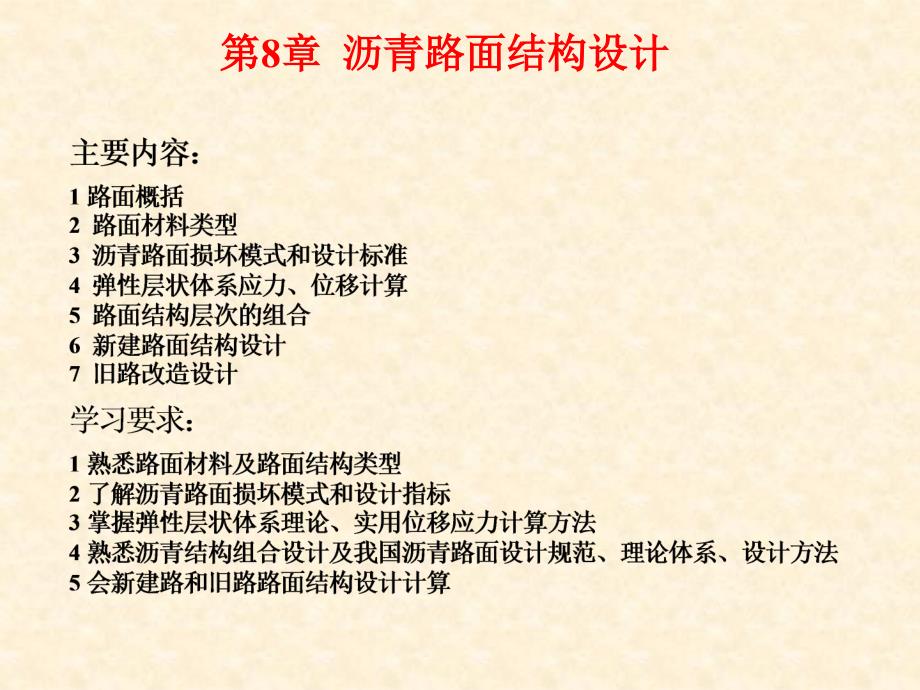

第8章 沥青路面结构设计 8.1.1路面的要求 路面在规定的使用年限内，保证汽车按道路的设计时速安全、经济的运行 v 有足够的强度和刚度 v 稳定性好 v 表面平整度高 v 表面抗滑性好 v 耐久性 8.1路面概况 8.1.2路面的几何参数及结构层次 1）路面横断面 a)-槽式横断面 b)-全铺式横断面 1-路面；2-土路肩；3-路基；4-路缘石；5-加固路肩 2）路面几何尺寸 路面宽度、厚度、路拱坡度 v 路面宽度:由道路等级确定 v 路面厚度:由道路结构所使用的材料、气温、道路等级等因素决定v 路拱：由路面材料和排水要求决定路拱分直线形、折线形、抛物线形 道路路拱形式 a)-直线形路拱 b)-抛物线形路拱 路拱横坡度v沥青混凝土、水泥混凝土路面为：1-2%v沥青类路面为：1.5-2.5%v碎石路面为：2.5-3.5%v低级路面为：3-4%3）路面结构层次面层、基层、垫层 8.1.3路面分级与分类1）路面分级按面层材料的使用品质、组成类型、结构强度和稳定性分为4个等级 v 高级路面 v 次高级路面 v 中级路面 v 低级路面2）路面分类按路面使用材料类型分 v 柔性路面 v 刚性路面 v 复合路面8.1.4路面发展概况 v 沥青路面发展v 水泥路面发展v 路面设计理论发展v 路面施工机械设备发展v 路面新技术发展 8.2 路面材料及结构类型 8.2.1垫层垫层材料v级配砂砾：采用天然级配砂砾，砾石最大粒径D70%烧失量2500cm2/g含水量500辆/d为重交通荷载，应选用重交通荷载沥青AH型（2）矿料矿料包括碎石、砾石、石屑、砂和矿粉。
它是粗集料、细集料和矿粉的总称u粗集料—粒径为2.36、4.75、9.5、13.2、16、19、26.5、31.5mmu细集料—粒径为0.075~2.36mmu矿粉—粒径2.36mm）u 有足够的强度和耐磨性，压碎值25%~28%u 含泥量<1%，含水量<3%u 粘结力3级，高级路面4级采用水煮法试验，碱性石料粘结力大，酸性石料粘结力小，采用加入抗剥离剂方法提高石料与沥青的粘结力②砂和石屑u 砂（粒径<2.36mm）：天然河砂、山砂、海砂均可u石屑（粒径<4.75mm）砂和石屑要求级配，含泥量<3%~5%③矿粉（填料，粒径<0.075mm）由石灰石、白云石磨细的石粉要求粒径<0.075mm成分占70% 、含水量<1%2）面层类型分类沥青表面处治、沥青贯入式、沥青上拌下贯式、热拌沥青混凝土选择依据道路等级、交通量、使用年限、气候等（1）沥青表面处治路面铺筑厚度不大于3cm的一种薄层路面结构采用层铺法作用 u 封闭表面，防水 u 提高平整度 u 改善抗滑条件 u 延长使用寿命类型 u 单层式，厚1.0cm~1.5cm u双层式，厚1.5cm~2.5cm u三层式，厚2.5cm~3.0cm用于三级、四级公路的面层和铺筑路肩、行人道、修筑破损路面 （2）沥青贯入式路面沥青贯入式路面是在初步压实的碎石上分层浇洒沥青，撒布嵌缝料，压 实后形成的路面结构。
厚度4cm~8cm特点u强度高，稳定性好 u施工简便 u空隙率大（3）热拌沥青混凝土路面由级配矿料+沥青结合料严格按技术要求拌和，层铺压实成型的路面结 构特点 u 强度高，稳定性好u密度大 u耐久性好适合公路、城市道路 种类与结构类型u 密级配沥青混凝土面层ACu开级配抗滑面层OGFC u沥青玛蹄脂碎石面层SMA 结构形式u 单层式，厚4cm~6cm u 双层式，厚7cm~9cm u三层式，厚12cm~18cm组合方式u双层式上层细粒式或中粒式（AC-13、AC-16）下层采用中粒式或粗粒式（AC-20、AC-25）；u三层式上层细粒式或中粒式（OGFC -13、OGFC -16或SMA -13、SMA -16）中层采用中粒式或粗粒式（AC-20、AC-25）下层采用中粒式或粗粒式（AC-20、AC-25）上述路面结构中至少有一层为密级配沥青混凝土混合料沥青混凝土路面采用马歇尔试验进行检验4）沥青上拌下贯入式路面结构组合形式u下层采用贯入式 u上层采用密级配热拌沥青混凝土拌和层（AC-10、AC-13） 厚度拌和层厚度为2.5~4.0cm，路面总厚度7cm~10cm 适用条件次高级路面下层贯入式路面相同，上层与密级配热拌沥青混凝土路面相同。
