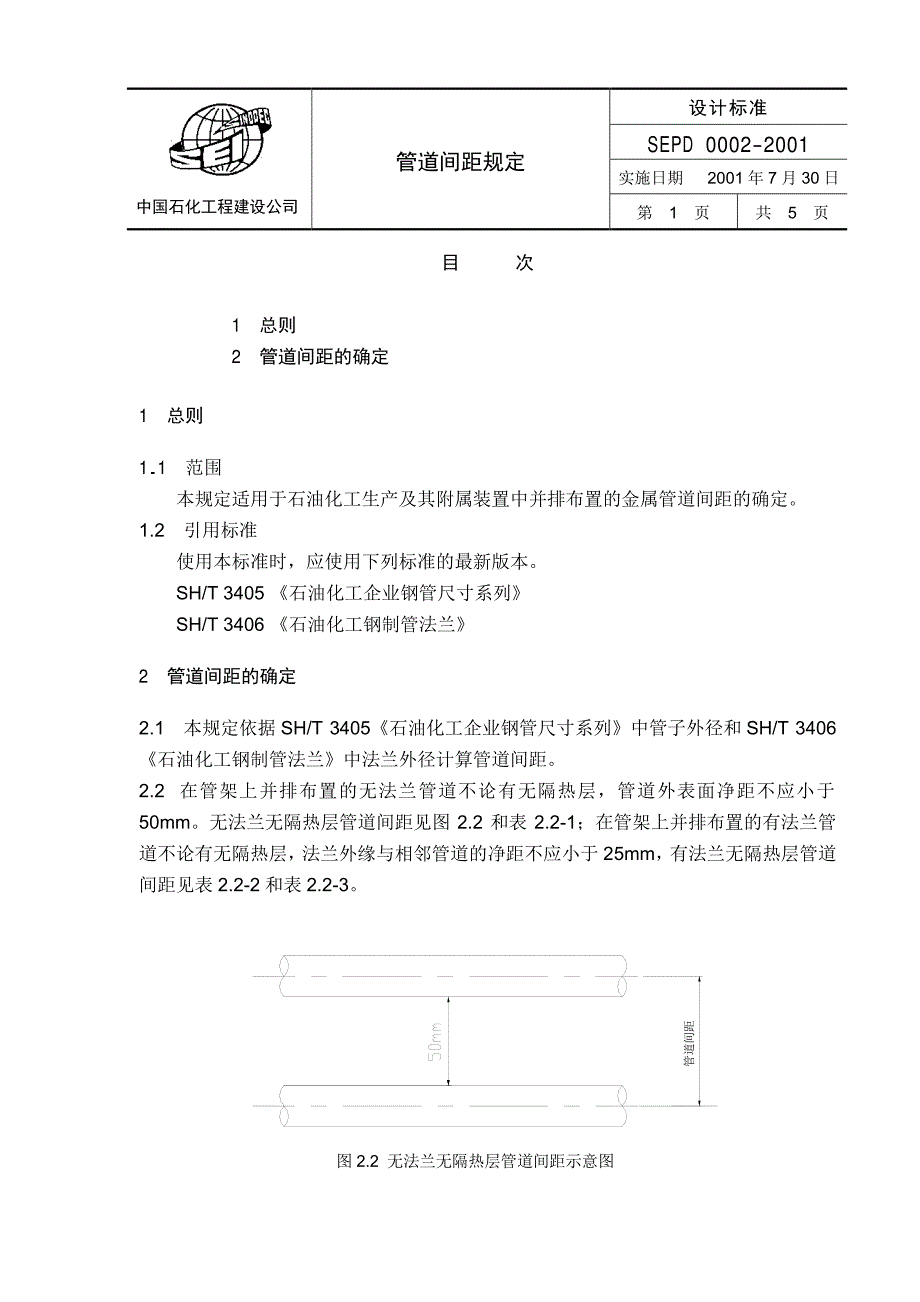

设计标准SEPD 0002-2001实施日期2001年7月30日中国石化工程建设公司管道间距规定第 1 页共 5 页目 次1 总则2 管道间距的确定1 总则1.1 范围本规定适用于石油化工生产及其附属装置中并排布置的金属管道间距的确定1.2 引用标准使用本标准时，应使用下列标准的最新版本SH/T 3405《石油化工企业钢管尺寸系列》SH/T 3406《石油化工钢制管法兰》2 管道间距的确定2.1 本规定依据SH/T 3405《石油化工企业钢管尺寸系列》中管子外径和SH/T 3406《石油化工钢制管法兰》中法兰外径计算管道间距2.2 在管架上并排布置的无法兰管道不论有无隔热层，管道外表面净距不应小于50mm无法兰无隔热层管道间距见图2.2和表2.2-1；在管架上并排布置的有法兰管道不论有无隔热层，法兰外缘与相邻管道的净距不应小于25mm，有法兰无隔热层管道间距见表2.2-2和表2.2-3管道间距图2.2 无法兰无隔热层管道间距示意图 SEPD 0002-2001 第 2 页 共 5 页2.3 管道外表面距管架横梁端部不应小于100mm，管道法兰外缘距管架或构架的支柱、建筑物墙壁的净距不应小于100mm，见图2.3-1和图2.3-2。
图2.3-1管道与管架、构架的支柱净距示意图图 图2.3-2管道与墙壁表面净距示意图2.4 并排管道上安装带手轮的阀门时，管道间距除考虑法兰大小及其净距外，还应考虑两手轮间的净距不应小于100mm2.5 管道上装有外形尺寸较大的管件、小型设备、仪表测量元件或有侧向位移的管道，应加大管道间的净距2.6 管沟内管道间距应比架空敷设时适当加大，其净距不应小于80mm，法兰外缘与相邻管道的净距不应小于50mm100100100法兰外缘墙壁表面 SEPD 0002-2001 第 3 页 共 5 页表2.2-1 无法兰无隔热层管道间距mm20 14 8025 17 80 8540 24 90 95 10050 30 95 100 105 11065 37 105 110 115 120 13080 45 110 115 120 125 135 140100 57 120 125 130 140 145 155 165125 70 135 140 145 150 160 165 180 190150 84 150 150 160 165 175 180 195 205 220200 110 175 180 185 190 200 205 220 230 245 270250 137 200 205 210 220 225 235 245 260 275 300 325300 163 225 230 235 245 255 260 270 285 300 325 350 380350 178 245 245 255 260 270 275 285 300 315 340 365 395 410400 203 270 275 280 285 295 300 310 325 340 365 390 420 435 460450 229 295 300 305 310 320 325 340 350 365 390 420 445 460 485 510500 254 320 325 330 335 345 350 365 375 390 415 445 470 485 510 535 560600 305 370 375 380 385 395 400 415 425 440 465 495 520 535 560 585 610 660DN半径14 17 24 30 37 45 57 70 84 110 137 163 178 203 229 254 305管径DN 20 25 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 SEPD 0002-2001 第 4 页 共 5 页表2.2-2 管道间距（有法兰大管道/无法兰小管道）mm2.0 54 10025 5.0 62 10510.0 62 1052.0 64 110 11540 5.0 78 120 13010.0 78 120 1302.0 76 120 125 13550 5.0 83 125 135 14010.0 83 125 135 1402.0 95 140 145 150 16580 5.0 105 150 155 160 17510.0 105 150 155 160 1752.0 115 160 165 170 185 200100 5.0 127 170 180 185 200 21010.0 137 180 190 195 210 2202.0 140 185 190 195 210 225 260150 5.0 159 205 210 215 230 245 27010.0 178 220 230 235 250 260 2902.0 172 215 225 230 245 255 280 305200 5.0 191 235 240 250 265 275 300 32510.0 210 255 260 265 280 295 320 3452.0 203 245 255 260 275 290 315 340 365250 5.0 222 265 275 280 295 305 330 355 38510.0 254 300 305 310 325 340 365 390 4152.0 242 285 295 300 315 325 350 375 405 430300 5.0 261 305 310 320 335 345 370 395 420 44510.0 280 325 330 335 350 365 390 415 440 4652.0 267 310 320 325 340 350 375 400 430 455 470350 5.0 292 335 345 350 365 375 400 425 455 480 49510.0 302 345 355 360 375 385 410 435 465 490 5052.0 299 345 350 355 370 385 410 435 460 485 505 530400 5.0 324 370 375 380 395 410 435 460 485 510 530 55510.0 343 385 395 400 415 425 455 480 505 530 550 5752.0 318 360 370 375 390 400 430 455 480 505 525 550 575450 5.0 356 400 405 415 430 440 465 490 515 540 560 585 61010.0 372 415 425 430 445 455 480 505 535 560 575 600 6302.0 349 395 400 405 420 435 460 485 510 535 555 580 605 630500 5.0 388 430 440 445 460 470 500 525 550 575 590 620 645 67010.0 407 450 460 465 480 490 515 540 570 595 610 635 665 6902.0 407 450 460 465 480 490 515 540 570 595 610 635 665 690 740600 5.0 457 500 510 515 530 540 565 590 620 645 660 685 715 740 79010.0 470 515 520 525 540 555 580 605 630 655 675 700 725 750 800半径(mm) 17 24 30 45 57 84 110 137 163 178 203 229 254 305法兰公称直径(DN)压力等级（PN）管径(DN) 25 40 50 80 100 150 200 250 300 350 400 450 500 600注：①当管道有隔热层时，上述管道间距应加上隔热层厚度。
②有侧向位移的管道或有其他要求时，应按管道净距要求再加相应增量有法兰大管道小管道管道间距 SEPD 0002-2001 第 5 页 共 5 页表2.2-3 管道间距（有法兰小管道/无法兰大管道）mm2.0 407 740600 5.0 457 79010.0 470 8002.0 349 680 630500 5.0 388 720 67010.0 407 740 6902.0 318 650 600 575450 5.0 356 690 635 61010.0 372 705 655 6302.0 299 630 580 555 530400 5.0 324 655 605 580 55510.0 343 675 625 600 5752.0 267 600 550 525 495 470350 5.0 292 625 575 550 520 49510.0 302 635 585 560 530 5052.0 242 575 525 500 470 445 430300 5.0 261 595 540 515 490 465 44510.0 280 610 560 535 510 485 4652.0 203 535 485 460 435 410 390 365250 5.0 222 555 505 480 450 425 410 38510.0 254 585 535 510 485 460 440 4152.0 172 505 455 430 400 375 360 335 305200 5.0 191 525 470 445 420 395 375 350 32510.0 210 540 490 465 440 415 395 370 3452.0 140 470 420 395 370 345 325 300 275 250150 5.0 159 490 440 415 390 365 345 320 295 27010.0 178 510 460 435 410 385 365 340 315 2902.0 115 445 395 370 345 320 300 275 250 225 200100 5.0 127 460 410 385 355 330 315 290 260 235 21010.0 137 470 420 395 36。
