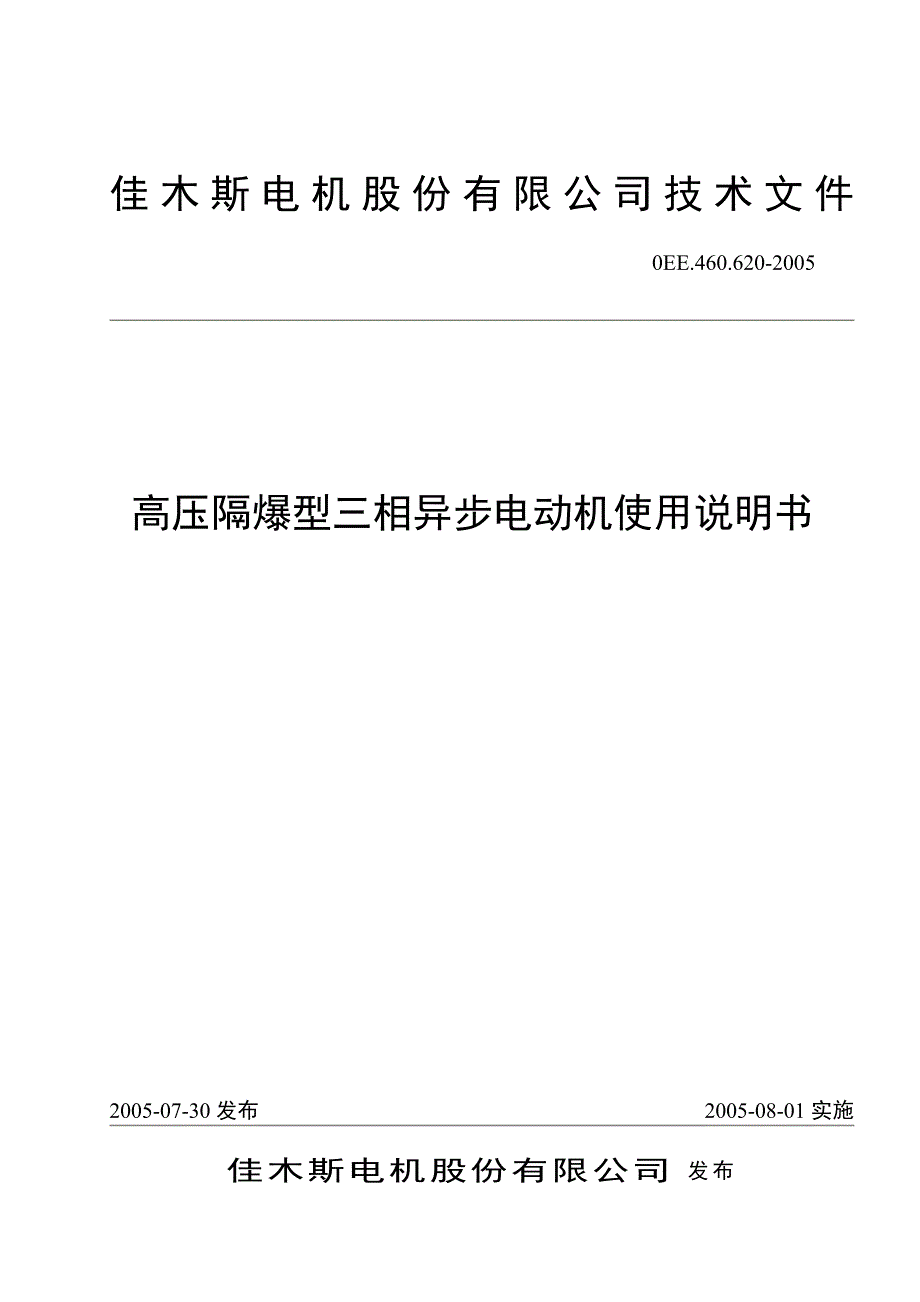

佳木斯电机股份有限公司 发布2005-08-01实施2005-07-30发布高压隔爆型三相异步电动机使用说明书0EE.460.620-2005佳木斯电机股份有限公司技术文件目 次前 言 III1 概述 11.1 适用范围和产品特点 11.2 执行标准 11.3 电动机 11.4 电动机防爆标志的意义及工作原理： 21.5 电动机现场运行条件 21.6 电动机电气运行条件 22 结构特征 32.1 结构特征 32.2 结构示意图 33 接线盒及接线图 73.1 主电源接线盒及接线图 73.2 测温接线盒及接线图 83.3 加热器接线盒及接线图 104 开箱及检查 124.1 收货 124.2 运输 124.3 临时贮存 135 安装调试 135.1 电动机尺寸 135.2 场地 135.3 基础 135.4 安装 135.4.1 电动机与底座的连接 135.4.2 联轴器类型的选择： 145.5 外部连线 145.6 改变旋转方向 155.7 对中 155.7.1 平行对中 155.7.2 角度对中 155.8 完成机械安装 165.9 振动 165.10 热对中 165.11 安装定位销 175.11.1 定位销的作用 175.11.2 安装定位销过程 176 运行 176.1 最初起动 176.2 停止使用/贮存 186.2.1 清理 186.2.2 试验绝缘电阻 186.3 正常运行 187 故障分析与排除 188 保养与维修 198.1 概述 198.2 预防性维护 208.2.1 清洁度 208.2.2 负载 208.2.3 温度 208.2.4 绝缘电阻低 218.2.5 振动 218.3 正常维护 218.3.1 绝缘电阻低 218.3.2 清理 218.3.3 绝缘电阻 218.3.4 绝缘烘干 228.4 轴承 238.4.1 轴承结构 238.4.2 滚动轴承润滑 258.4.3 滑动轴承润滑 268.4.4 滑动轴承漏油 278.4.5 滑动轴承间隙 288.4.6 轴承的更换 289 备件 299.1 识别 299.2 元件的识别 299.3 元器件说明书 2910 三包服务 30前 言尊敬的用户：您好！欢迎您使用我公司生产的“飞球牌”电机并成为我公司的用户。
我公司奉行“飞球电机、优质诚信、顾客满意、国际领先”的质量方针承诺在为您安装、使用过程中提供优质的售后服务我公司于1994年在同行业中率先通过了中联认证中心（原中国机械工业质量体系认证中心）的 GB/T 19001 -ISO9001标准质量体系认证1996年获得国家技术监督局颁发的《完善计量检测体系合格证书》2003年军工产品质量管理体系首次通过第三方审核，并取得了中联认证中心GJB9001A-2001标准的军工产品质量管理体系认证证书2003年NEMA系列低压三相异步电动机通过加拿大CSA认证2003年YAKK系列高压增安型三相异步电动机、YB系列高压隔爆型三相异步电动机、Y系列高压三相异步电动机、YKS系列高压三相异步电动机、YKK系列高压三相异步电动机、Y系列低压三相异步电动机通过欧盟CE认证2004年YB、YBF系列高压隔爆型三型异步电动机获得俄罗斯国家煤矿安全使用许可证我公司是我国生产防爆电动机、起重冶金电动机、同步电动机、普通电动机、屏蔽电动机电泵等的大型一类高新技术企业，是电动机出口基地，产品远销50多个国家和地区尊敬的用户，您在安装、使用我公司的产品前，请仔细阅读使用说明书，并按要求安装、调试和使用。
这份说明书中所包含的信息可以帮助操作人员了解所购买电动机的一般特点，但它不排除使用者在进行设备安装、运行和维护工作中采用以往的经验如果说明书中的一般说明及图表中与增补材料之间产生冲突，应以后者为准在这个说明书的图表中阐述了典型电动机的情况，这些图表对特殊情况是不适用的危 险！电动机组件中都存在着能引起一系列危险致伤的电压，如果不遵守安全规程，则会发生触电致死及损伤设备的危险为了避免这一系列的人身和设备的损害在调试、使用、接线、元件更换或任何其它要求与设备的带电体或机器工作部件直接接触之前，所有设备必须断电，拆开，并隔离起来，以防止与带电体及转动部件的意外接触电动机的正常与安全运行取决于正确的设计和制造，也取决于正确的运输、安装、操作和维护，如果设备某些基本的安装与维护出错，则会导致人身危险和电动机故障以及损害其它方面性能在开始安装、操作和维护前，必须将这个说明书通读只有经培训合格的操作人员才能参与检验、维护与修理，并且必须遵守所有设备安全程序一个合格的操作人员必须熟悉设备的结构、安装和操作及其危险性此外，还必须掌握下列事项：a）受过开机、停机、清理、接地、看电路示意图及关于安全施工、仪器的使用等培训。
b）根据安全施工原则的要求，操作人员必须受过各种保护设备的正确保养和使用的训练例如：橡皮手套、安全帽、防护镜或面具、防护服等c）急救示范训练电动机应按国家标准安装和接地电动机运行时，不得超过铭牌上所给的额定值，也不得与说明书上的内容相反电动机在出厂前都已做过试验，并且是合格产品超出额定值运行会引起不正常的应力和应变，忽视这种警告可能引起电动机损坏和人身危险高压隔爆型三相异步电动机使用说明书1 概述1.1 适用范围和产品特点本使用说明书适用的电动机及其特点如下：共同的特点：高压隔爆型三相异步电动机，绝缘等级F级，安装方式IMB3，工作制S1YB系列高压隔爆型三相异步电动机（机座号355～710），防护等级IP54，冷却方式IC411或IC511YBF系列高效风机用高压隔爆型三相异步电动机（机座号355～710），防护等级IP54，冷却方式IC411或IC511YBKS系列高压隔爆型三相异步电动机（机座号355～710），防护等级IP54，冷却方式IC81WYB2系列高压隔爆型三相异步电动机（机座号355～560），防护等级IP54，冷却方式IC411本使用说明书也适用于以上系列电动机的派生系列。
1.2 执行标准电动机执行下列标准：GB 755《旋转电机 定额和性能》GB/T 997《电机结构及安装型式代号》GB/T 1032《三相异步电动机试验方法》GB/T 1993《旋转电机冷却方法》GB/T 2900.35 电工术语 爆炸性环境用电气设备GB 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求GB 3836.2 爆炸性气体环境用电气设备 第2部分：隔爆型“d” GB 3836.3 爆炸性气体环境用电气设备 第3部分：增安型“e” GB/T 4772.2《旋转电机尺寸和输出功率等级 第2部分：机座号355～1000和凸缘号1180～2360》GB/T 4831《电机产品型号编制方法》GB/T 4942.1《旋转电机外壳防护分级（IP代码）》GB 10068《轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值》GB/T 10069.1《旋转电机噪声测定方法及限值 噪声工程测定方法》GB 10069.3《旋转电机噪声测定方法及限值 噪声限值》MT 451-1995《煤矿用隔爆型低压三相异步电动机安全性能通用技术规定》1.3 电动机电动机的型号由系列代号、规格代号、环境代号3部分依次排列组成示例 YB 560M1–4 - W 环境代号，W-表示户外（户内无防护要求时省略） F1-防中等腐蚀型 F2-防强腐蚀型 TH-湿热带 TA-干热带规格代号，表示轴中心高560mm，M为机座长度代号，1为铁心长代号，4极系列代号，表示隔爆型异步电动机 KS-封闭带空-水冷却器 2 –改型设计 F-高效风机用环境代号中，W可与F1、F2、TH、TA组合成WF1、WF2、WTH、WTA，分别表示户外防中等腐蚀型、户外防强腐蚀型、户外湿热带型、户外干热带型。
机座长度代号：S为短机座、M为中机座、L为长机座系列代号中，YB可与其它字母组合，表示不同系列的电动机如：YBKS表示高压隔爆型空-水冷却三相异步电动机，YB2表示高压隔爆型三相异步电动机1.4 电动机防爆标志的意义及工作原理Ex d e ⅡB T4 防爆标志 温度组别 隔爆型 增安型 电气设备类别电气设备类别：Ⅰ类煤矿用电气设备，Ⅱ类除煤矿外的其他爆炸性气体环境用电气设备Ⅱ类电气设备：ⅡA类、ⅡB类、ⅡC类Ⅱ类电气设备温度组别：T1（450℃）、T2（300℃）、T3（200℃）、T4（135℃）Exde表示复合型防爆，主体为隔爆型，接线盒为增安型隔爆型电动机工作原理：电动机外壳能够承受通过外壳任何接合面或结构间隙渗透到外壳内部的可燃性气体混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性气体环境的点燃。
增安型电动机工作原理：对在正常运行条件下不会产生电弧或火花的电动机进一步采取措施，提高其安全程度，防止电动机产生危险温度、电弧和火花的可能性的防爆型式1.5 电动机现场运行条件危 险！本使用说明书中的各系列隔爆型电动机，主要适用于煤矿井下非采掘面环境中和除煤矿外的其他爆炸性气体环境中，对于ⅡC类的电动机主要适用于不含乙炔的爆炸性气体环境中除非另有规定，电动机应适合于下述现场运行条件，不同于下述现场运行条件的修正按GB 755对于ExdⅠ电动机带有专用煤安标志牌海拔应不超过1000m环境空气温度应不超过40℃对于任何电动机，环境空气温度应不低于-15℃但带滑动轴承的电动机和带空-水冷却器的电动机除外，这两种电动机的最低环境空气温度应不低于0℃对于带空-水冷却器的电动机，冷却器的入口处冷却水温应不高于25℃（根据我国自然环境，如有需要，冷却水温应不高于33℃），也应不低于5℃注 意！对于特殊的现场运行条件，应在订货时特殊说明，并选用特殊用途电动机，如：W-户外防轻腐蚀型、WF1-户外防中等腐蚀型、WF2-户外防。
