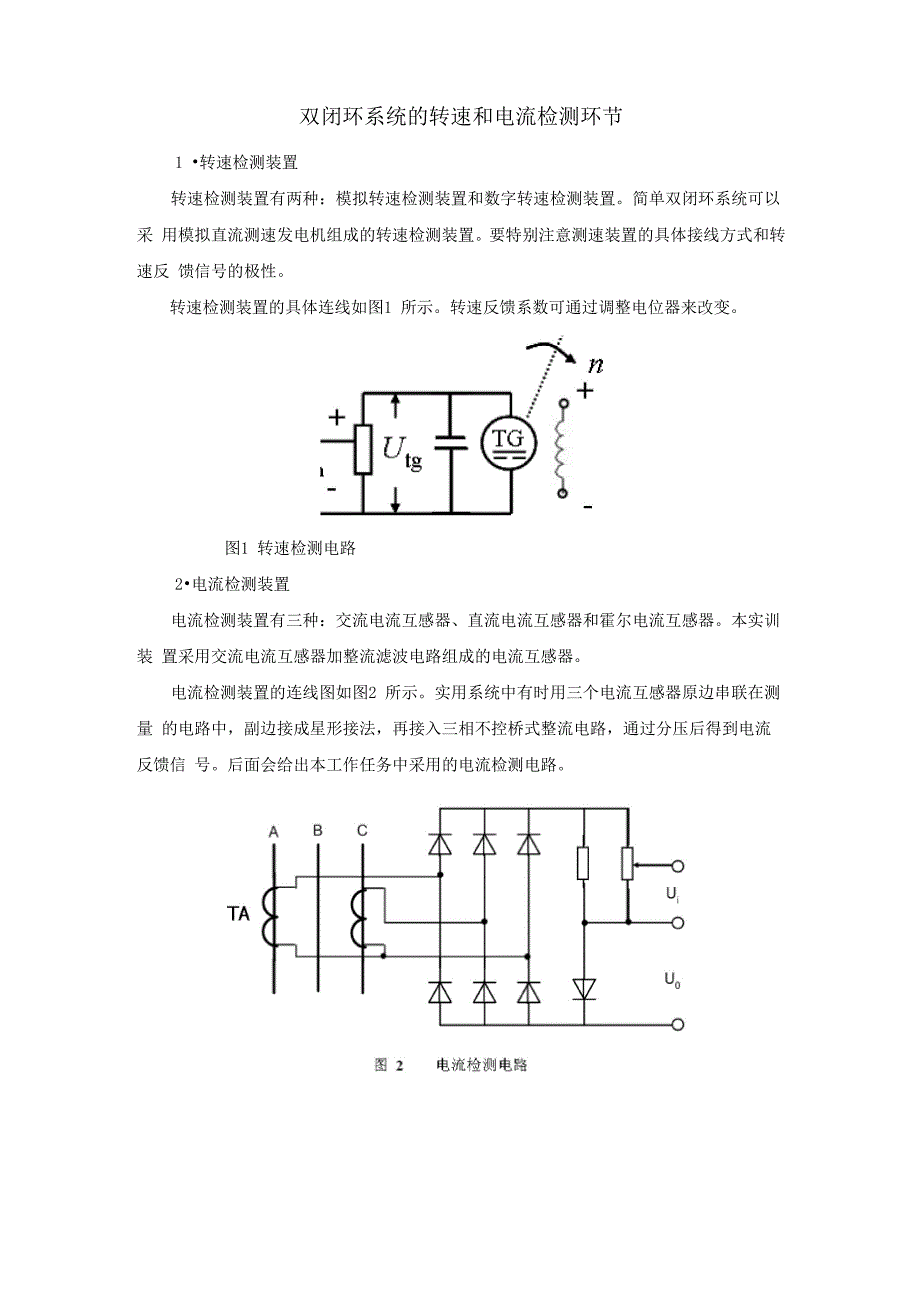

双闭环系统的转速和电流检测环节1 •转速检测装置转速检测装置有两种：模拟转速检测装置和数字转速检测装置简单双闭环系统可以采 用模拟直流测速发电机组成的转速检测装置要特别注意测速装置的具体接线方式和转速反 馈信号的极性转速检测装置的具体连线如图1 所示转速反馈系数可通过调整电位器来改变图1 转速检测电路2•电流检测装置电流检测装置有三种：交流电流互感器、直流电流互感器和霍尔电流互感器本实训装 置采用交流电流互感器加整流滤波电路组成的电流互感器电流检测装置的连线图如图2 所示实用系统中有时用三个电流互感器原边串联在测量 的电路中，副边接成星形接法，再接入三相不控桥式整流电路，通过分压后得到电流反馈信 号后面会给出本工作任务中采用的电流检测电路。
