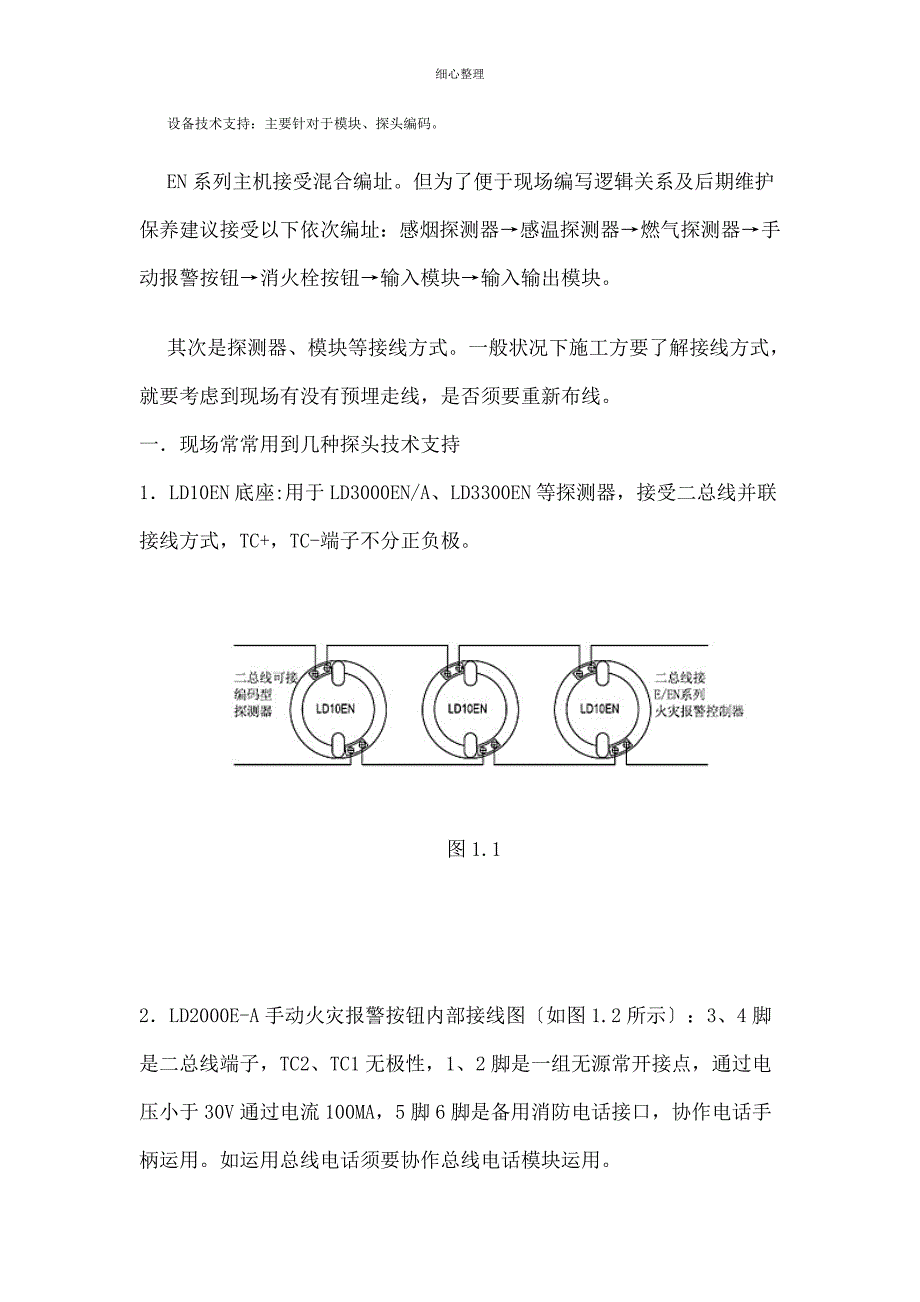

细心整理设备技术支持：主要针对于模块、探头编码EN系列主机接受混合编址但为了便于现场编写逻辑关系及后期维护保养建议接受以下依次编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块其次是探测器、模块等接线方式一般状况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否须要重新布线 一．现场常常用到几种探头技术支持 1．LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，接受二总线并联接线方式，TC+，TC-端子不分正负极图1.12．LD2000E-A手动火灾报警按钮内部接线图〔如图1.2所示〕：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防接口，协作手柄运用如运用总线须要协作总线模块运用图1.2 3．LD2001EN消火栓按钮内部接线图〔如图1.3所示〕：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接干脆启泵线〔图1.4〕，通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵反应线图1.3图1.4 4. LD3101/B点型可燃气体探测器内部接线示意图〔如图1.5所示〕：TC+，TC-，24V+，24V-四个端子。
3101/B点型可燃气体探测器探头编码方式是将TC+及24V+短接，TC-及24V-短接，用编码器红色夹子夹在TC+上,黑色夹子夹在TC-上进展编码图1.55.LD4400EN-1/2输入模块端子图及接线图例如〔如图1.6、1.7所示〕：6脚5脚是二总线TC+，TC-原那么上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点端子现场设备上须要加15K线路检测电阻图1.6图1.76．LD6800EC-1输入/输出模块内部接线图〔如图1.8所示〕：1脚24V+，2脚24V-必需分极性，5、6脚TC+、TC-，11、12脚现场反应信号接入点，须要接82K线路检测电阻9、10脚24V输出，接5.1K线路检测电阻图1.87．LD6800EC-2输入/输出模块内部接线图〔如图1.9所示〕： 1脚24V+，2脚24V-必需分极性，5、6脚接入TC+、TC-，11、12脚和3、4脚分别为两组现场反应信号接入点，须要接82K线路检测电阻9、10脚和7、8脚为24V输出，接5.1K线路检测电阻图1.9二．主机柜技术支持 主要针对主机、手动盘、系统、播送系统、气体灭火盘、联动电源系统等 1．主机类： LD128E〔Q〕火灾报警限制器〔联动型〕接线端子图：2．手动盘接线端子示意图：三．消防系统:1．总线消防系统 HY5711B有总线接口和单路输出接口。
总线接口可接HY5716B总线分机和HY5714B总线插孔单路输出可接入30部HY2712D多线分机和HY2714D多线插孔2．多线消防系统： YJG30403．播送系统：。
