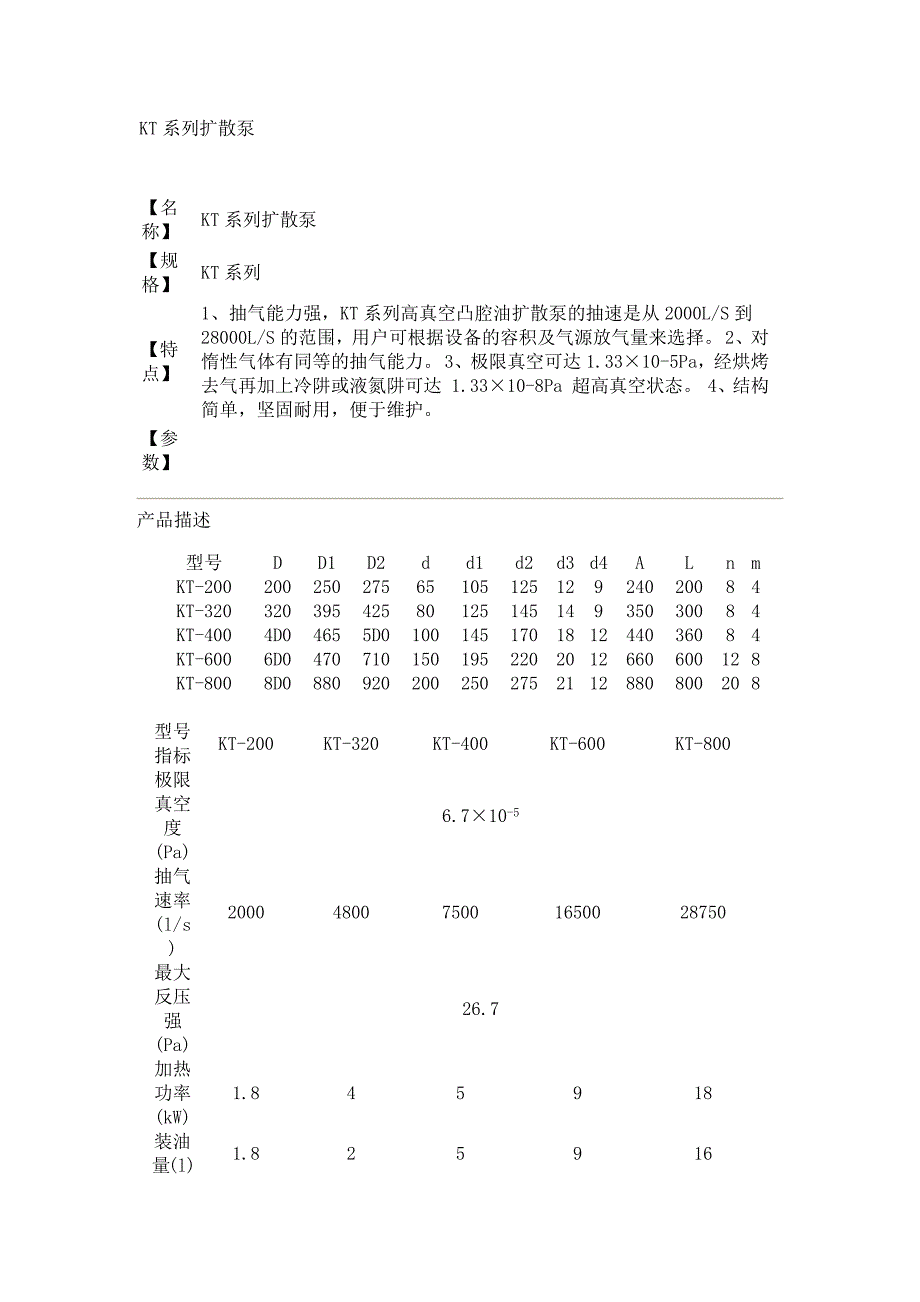

KT 系列扩散泵 【名称】 KT 系列扩散泵【规格】 KT 系列【特点】1、抽气能力强，KT 系列高真空凸腔油扩散泵的抽速是从 2000L/S 到28000L/S 的范围，用户可根据设备的容积及气源放气量来选择 2、对惰性气体有同等的抽气能力 3、极限真空可达 1.33×10-5Pa，经烘烤去气再加上冷阱或液氮阱可达 1.33×10-8Pa 超高真空状态 4、结构简单，坚固耐用，便于维护参数】产品描述型号 D D1 D2 d d1 d2 d3 d4 A L n m KT-200 200 250 275 65 105 125 12 9 240 200 8 4 KT-320 320 395 425 80 125 145 14 9 350 300 8 4 KT-400 4D0 465 5D0 100 145 170 18 12 440 360 8 4 KT-600 6D0 470 710 150 195 220 20 12 660 600 12 8 KT-800 8D0 880 920 200 250 275 21 12 880 800 20 8 型号指标 KT-200 KT-320 KT-400 KT-600 KT-800极限真空度(Pa)6.7×10-5抽气速率(l/s)2000 4800 7500 16500 28750最大反压强(Pa)26.7加热功率(kW)1.8 4 5 9 18装油量 1.8 2 5 9 16(l)推荐前级泵2XT-8 2XT-15 2XT-30 2XT-70 H-150冷却水量(l/h)350 500 700 1000 1500外形尺寸(mm)399×336×596620×420×790860×582×10281310×823×15501600×1000×1830净重(kg) 36 90 173 360 650详细图片2XT 系列旋片式真空泵 【名称】 2XT 系列旋片式真空泵【规格】 2XT 系列【特点】2XT 系列旋片泵是我厂专利产品，专利号：(CN87210706U)1、结构特点：电机与泵采用三角带传动，皮带松紧可调；泵内设有油水、油气分离油过滤，油烟清除装置。
2、性能特点：由于泵油路设计合理，使泵的性能很快达到稳定，使用寿命长、泵进气口敞通大气长时间不喷油，而排出气体不呈现烟雾 3、噪音低、功率小、体积小、重量轻参数】 详见下表产品描述安装与外形尺寸型号H H1 H2 L L1 L2 L3 B B1 B2 B3 B42XT-8 368 333 30 580 540 37 55 350 175 95 84 2402XT-15 440 389 28 550 253 35 60 380 200 106 102 2802XT-30 493 467 30 655 322 40 70 500 240 135 132 3602XT-70 575 535 30 850 430 40 100 705 336 150 195 5002XT-30A 453 427 30 630 300 40 70 500 240 135 132 3602XT-70A 532 492 30 800 380 40 90 655 336 150 180 450安装与外形尺寸型号d1 d2 d3 n m W D D1 D2 D3 D4 D52XT-8 M8 12 7 4 4 4 40 80 100 45 65 802XT-15 M8 8 7 4 4 4 52 90 110 45 65 802XT-30 M8 8 9 4 4 4 61 100 130 60 90 1102XT-70 M10 12 9 4 4 4 81 125 145 80 105 1252XT-30A M8 8 9 4 4 4 61 100 130 60 90 1102XT-70A M10 12 9 4 4 4 81 125 145 80 105 125极限真空度抽气速率泵转速功率进气口直径冷却方式油温参考油量 外形尺寸重量型号\指 标Pa l/s r/min kW mm ℃ l Mm kg2XT-8 8 700 1.1 40 3 580×350×3681102XT-15 15 700 1.5 50 6 550×440×3801502XT-30 30 700 3.0 65 8 665×475×5202252XT-70 70 450 5.5 80 12 850×700×6004052XT-30A 30 700 3.0 65 7 620×453×5002152XT-70A6×10-2 70 450 5.5 80水冷 ＜409 800×655×532350详细图片K 系列扩散泵 【名称】 K 系列油扩散泵【规格】 K 系列【特点】1、抽气能力强，K 系列油扩散泵的抽气速率从而 300 到 23000L/S，用户可根据设备之容积及放气量大小选择。
2、对惰性气体有同样抽气能力3、极限真空度高,一般可达 1.33×10-5Pa，如经烘烤并加液氮阱，可10-8Pa4、结构简单，坚固耐用参数】产品描述指标\型号 K-100 K-150 K-200 K-300 K-400 K-500 K-600 K-800极限真空度(Pa)67×10-5抽气速率(l/s) 300 800 1400 3000 6000 9000 12000 23000最大反压强(Pa)26.7 26.7 40 26.7 26.7 26.7 26.7 26.7加热功率(kW) 0.8 1.2 1.5 3 4 5 7 12装油量(l) 0.15 0.35 0.7 1.4 4 5 7 13推荐前级泵 2X-2 2X-4 2XT-8 2XT-15 2XT-30 2XT-70 2XT-70 H-150冷却水量(lh) 120 200 250 400 600 700 800 1200进气口径(mm) 100 150 200 300 400 500 600 800外形尺寸(mm)299×227×367320×284×520399×336×596575×490×754780×555×1016965×762×9301310×823×14871600×1000×1800净重(kg) 10 20 30 67 140 260 330 600型号 D D1 D2 d d1 d2 d3 d4 A L n mK-100 100 145 170 32 64 78 12 7 130 124 4 4K-150 150 195 220 50 90 110 12 8 180 165 8 4K-200 200 250 275 65 105 125 12 9 240 200 8 4K-300 300 350 380 80 125 145 14 9 330 280 8 4K-400 400 465 500 100 145 170 18 12 440 360 8 4K-500 500 580 610 100 145 170 14 12 440 400 16 8K-600 600 675 710 150 195 220 12 8 660 600 12 8K-800 800 880 920 200 250 275 21 12 880 800 20 8详细图片。
