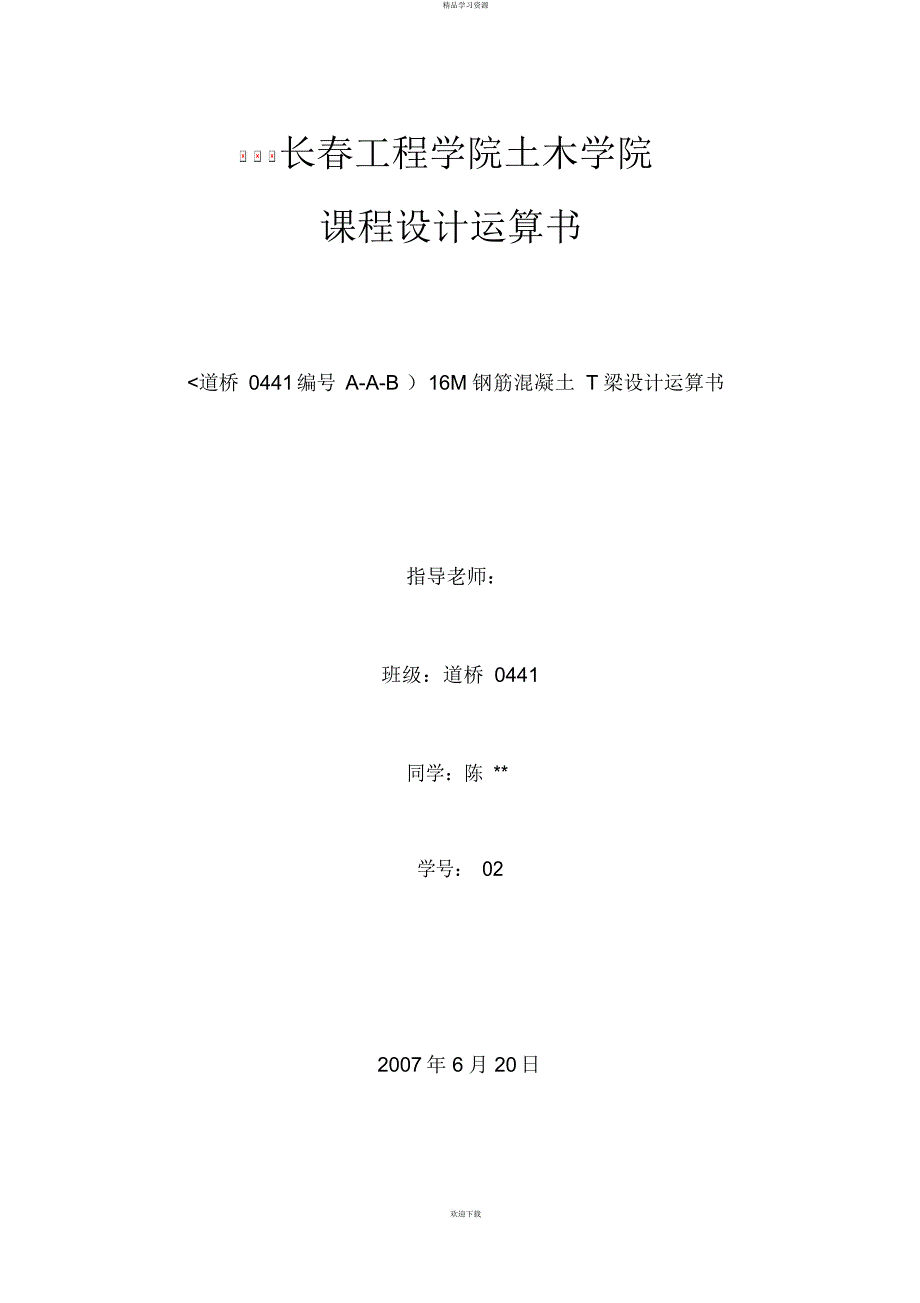

精品学习资源长春工程学院土木学院课程设计运算书<道桥 0441 编号 A-A-B ） 16M 钢筋混凝土 T 梁设计运算书指导老师：班级：道桥 0441同学：陈 **学号： 022007 年 6 月 20 日欢迎下载精品学习资源一、设计资料1、设计荷载：大路 -Ⅱ级人群荷载 3KN/ ㎡2、桥面净空：净— 7+2×1m 人行道；3、主梁跨径和全长： 标准跨径 LB=16m 运算跨径 L P=15.5m主梁全长 L 全=15.96m 4、材料混凝土： C30钢筋：主钢筋，弯起钢筋和架立钢筋用Ⅱ级，其它用 I 级；桥面铺装：沥青混凝土 6cm，C40 防水混凝土 10cm；二、设计依据与参考书《大路桥涵设计规范 <合订本）》 〔JTJ021-85>人民交通出版社《结构设计原理》叶见曙主编，人民交通出版社《桥梁运算示例集》 <梁桥）易建国主编，人民交通出版社《桥梁工程》 <2004）邵旭东主编，人民交通出版社三、桥梁纵横断面及主梁构造横断面共 5 片主梁，间距 1.6m；纵断面共 5 道横梁，间距 3.875m；尺寸拟定见图， T 梁的尺寸见下表：欢迎下载精品学习资源桥梁横断面图桥梁纵断面图主梁断面图横梁断面图T 形梁尺寸表 <单位： m）主梁长度运算跨径主梁高度梁肋宽度横隔梁高度横隔梁宽度横隔梁间距翼板厚度翼板宽度15.9615.501.300.181.000.15~0.163.8750.08~0.141.60四、主梁运算欢迎下载精品学习资源<一）主梁荷载横向分布系数1、跨中荷载弯矩横向分布系数 <〔按 G-M 法>）<1）主梁抗弯及抗扭惯矩 和求主梁的重心位置平均板厚 =1/2〔8+14>=11cm==1/12 × 142 × 113+142 × 11× 〔41.2-11/2>2+1/12 × 18 × 1303+18 × 130× 〔130/2-41.2>2=6627500cm4=6.6275× 10-2m4T 形截面抗弯及抗扭惯矩近似等于各个矩形截面的抗扭惯矩之和，即：式中: —矩形截面抗扭惯矩刚度系数—相应各矩形的宽度与厚度查表知：t 1/b 1=0.11/1.60=0.069 c 1=1/3t 2/b 2=0.18/〔1.3-0.11>=0.151c 2=0.301343=1/3 ×1.60 ×11 +0.301 ×1.19 × 0.18 =0.0028m单位抗弯及抗扭惯性矩：= /b=0.066275/160=4.142 ×10-4 =1.863m㎝ =15 ㎝ C/L=1.863/6.4=0.291欢迎下载精品学习资源依据 C/L 比值 查表求得 λ/C=0.649 λ=0.649C=0.649×1.863=1.21m求横梁截面重心位置：==0.215m横梁的抗弯和抗扭惯矩==3.18 ×10-2 〔m 4>查表 但由于连续桥面的单宽抗 扭惯矩只有独立板宽扁板者的翼板可取查表得故4单位抗弯及抗扭惯矩 /2=0.3925 0.39× 25＝ 9.76欢迎下载精品学习资源外主梁横梁 0.89× 〔0.16+0.15>/2 ×2×0.71 ×5/15.5=0.0632 25 0.0632× 25＝ 1.58内主梁横梁 0.89 ×〔0.16+0.15>/2 ×0.71 ×5/15.5=0.0316 25 0.0316× 25＝ 0.79欢迎下载精品学习资源桥面铺装沥青混凝土： 1.6× 0.06＝ 0.096混凝土垫层： 1.6× 0.1＝ 0.1623 2.20824 3.84欢迎下载精品学习资源人行道及栏杆 25 按 13.97N/m 计一侧 人行道部分每 2.5m 长时重 13.97KN ， 1.0m 长 时重 13.97/2.5＝ 5.59KN/m ，按板横向分布系数分摊至各梁的板重为：1、5 号梁： η1 板=0.47η。
