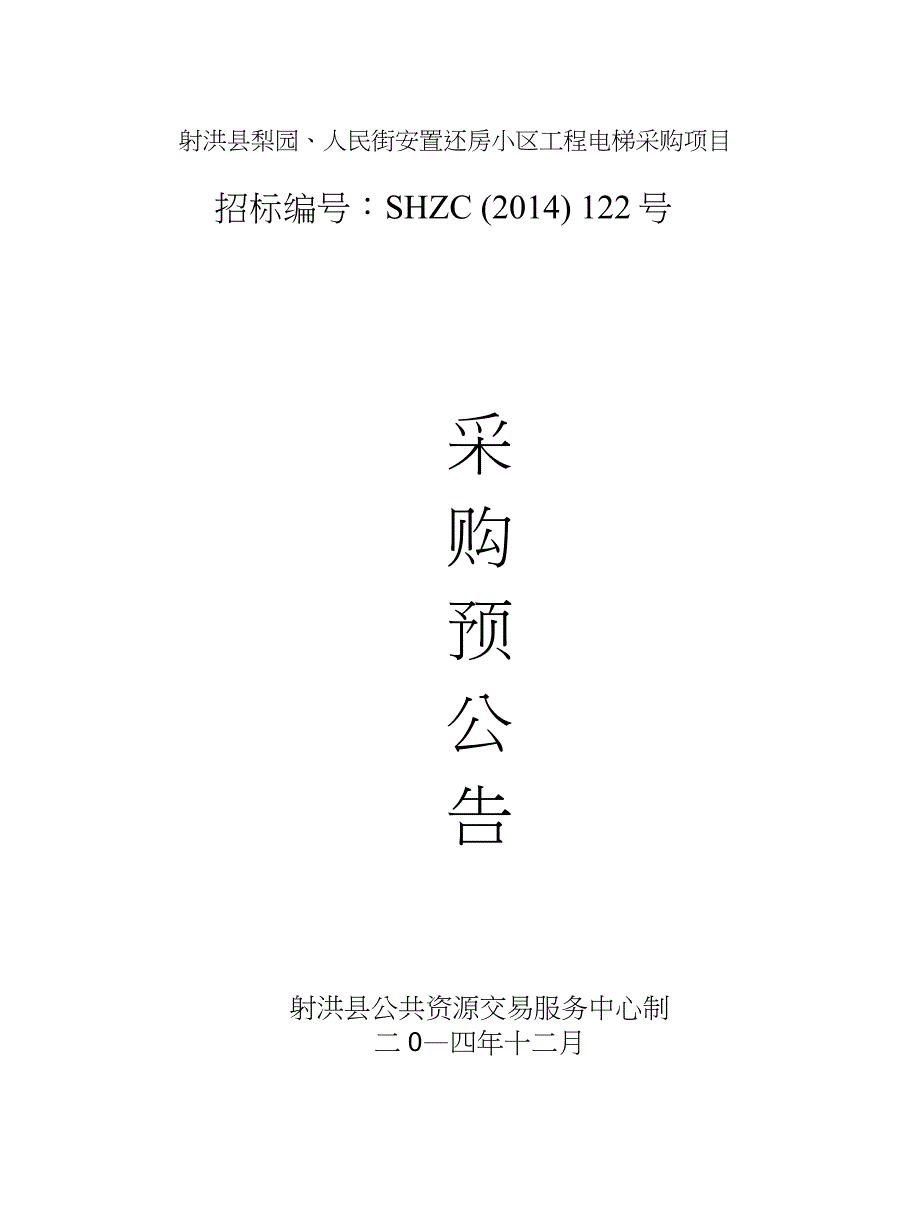

射洪县梨园、人民街安置还房小区工程电梯采购项目招标编号：SHZC (2014) 122号采购预公告射洪县公共资源交易服务中心制二0—四年十二月至各潜在供应商：为了保证政府釆购当事人合法权益，确保政府采购程序公开、公平、 公正，现就该项目的供应商资格条件广泛征求各供应商的意见如认为该项冃的资格条件和技术参数指标存在倾向性或不合理性，请 具体指出存在倾向性或不合理性的内容，并进行说明所提意见（盖公章、法人签字并注明联系地址、联系人及）请在2014 年12月24日下午5时前以书面形式反馈至招标采购人并抄送我中心预 公示结束后，不再受理供应商对资格、技术提出的任何疑问非常感谢您的参与采购人：四川射洪城市建设投资有限责任公司地 址：射洪县太和大道南段1号联系人：王女士电 话：13982536786招标人：射洪县公共资源交易服务中心地 址：射洪县太和镇人民街108^联系人：郭女士沈先生电 话：0825-6633776 传 真：0825-6632765射洪县梨园、人民街安置还房小区工程电梯采购项目预公告招标书编号：SHZC （2014） 122号一、 采购名称：射洪县梨园、人民街安置还房小区工程电梯采购项目二、 采购内容：乘客电梯等采购及安装。
三、 资金来源：自筹资金，控制价为438万元四、 采购方式：公开招标五、 不允许联合体六、 采购内容及要求：（一）采购货物一览表：项目名称单 元电梯 名输(KG)(m/s)总计（个）（包括 地下〉□n+(个 )井道尺寸 宽褓（JM）门洞冬寸 宽*高 （M*M）高度（M）(M)高度（M）高度（M）具体参数梨园小区电 梯1T1客梯兼 货梯10001.511242*2.11.1*2.437.21.84.8负一层4.8轿厢及首层 门为发纹 门,其余层 为优质钢板 喷涂门2T2客梯兼货 梯10001.51122*2.11.1*2.41.84.8一层4.33T3客梯兼货 梯10001.51122*2.11.1*2.41.84.8标准层34T4客梯兼货 梯10001.51122*2.11.1*2.41.84.8顶层4.8人民街小区 电梯1#Th T3消防S无 障碍电梯1000212882*2.290.926负一层/ 一貝/ 一 层/标冠 层5. 4/4.5/5.6/3T2、T4担架.乘 客电梯100021282. 4*2. 21.1*2. 290.926负一层/ 一岸/I 层/标石 层5.4/4.5/5.6/32#T5s T7消防.乘 客电梯100021282*2.21.1*2. 290.926负一层/ 一岸/I 层/标石 层5. 4/4.5/5.6/3T6、T8消防.担 架、无陣碍电梯100021282. 4*2. 21.1*2. 290.926负一层/ 一岸/I 层/标石 层5. 4/4.5/5.6/3注：1、以上报价均包括运输（含上下车费）、安装、调试、售后服务和税（含关税） 费等所有费用；2、供货时间：签订合同后，待土建工程完工并接到采购方的通知后，60天内完 成整个项目；（二）技术规格及相关要求：1、电梯技术规格要求1） 、设备的适用电源及电压*动力电源：三相五线制50HZ、380V,照明电源：单相三线制50HZ、220V.检修用照明：采用安全电压；2） 、*驱动系统：VVVF变频调速微机控制；3） 、控制系统：32位电脑控制集选交流变频变压控制（VVVF）,并联控制；4） 、门机系统：门机系统为（VVVF）电脑控制交流变频变压门机；5） 、系统电压波动范围需达到额定电压的15%；6） 、轿厢吊顶：按选配标准配置（厂家提供方案供用户选择），配大风量送风机（无噪音污染）。
7） 、*轿厢前壁、操作壁：S304发纹不锈钢，厚度不少于1. 2mm;8） 、*客梯载重要求：不少于规定的载重量；9） 、*轿厢：S304发纹不锈钢，厚度不少于1. 2mm;10） 、地板：PVC地板;11） 、*轿门：S304发纹不锈钢，厚度不少于1. 2mm;12） 、*小门套：首层为S304发纹不锈钢小门套，厚度不少于1. 2mm;其余层为钢板喷涂 小门套；13） 、*层门：首层为S304发纹不锈钢厅门，厚度不少于1.2nmi;其余层为钢板喷涂；14） 、地坎：铝合金地坎；15） 、*讯号装置：轿厢内操纵箱为不锈钢面板操纵箱；轿厢内显示为点阵滚动显示，梯厅位置召唤盒及层门指示器为S304发纹不锈钢面板；电梯按钮为盲文16）、*轿厢对讲系统：五方通话系统 17）、每部电梯需配置7寸彩色图片机18）、功能：投标产品需具备以卞基本功能；基本功能说明序号要求具备 功能功能描述1全集选 控制在自动或司机状态，电梯在运行过程中，在响应轿内指令信号的同时，自动响 应上下召唤按钮信号，任何层楼的乘客，都可通过登记上下召唤信号召唤电梯2检修运行这是在检修或调试电梯时使用的操作功能当符合运行条件时，按上/下行按钮 可使电梯以检修速度点动向上/向下运行。
持续按下按钮，电梯保持运行，松开 按钮即停止运行3慢速口救运 行当电梯处于非检修状态下，且未停在平层区此时只要符合起动的安全要求， 电梯将白动以慢速运行至平层区，开门放客4测试运行这是为测试或考核新梯而设计的功能在主板上将某个参数设置为测试运行时， 电梯就会自动运行自动运行的总次数和每次运行的间隔时间都可通过参数设 置5时钟控制系统内部有实时吋钟，因此故障记录吋可记下发生每次故障的确切吋间；另外， 还可以精确确定在什么时间开通哪些功能6保持开门时 间的口动控 制无司机运行时，电梯到站自动开门后，延时若干时间自动关门如停靠该层时 召唤信号登记延时3秒，如有召唤信号延时3秒（缺省值）此延时可在参数中 设置7本层厅外开 门如本层如唤按钮被按下，轿门自动打开如按钮按住不放，门保持打开8关门按钮提 前关门自动状态下，在保持开门的状态时，可以按关门按钮使门立即响应关门动作， 提前关门9开门按钮开 门电梯停在门区时，可以在轿厢中按开门按钮使电梯己经关闭或尚未关闭的门重 新打开10重复开门如果电梯持续关门15秒后，尚未使门锁闭合，电梯就会转换成开门状态11换站停靠如果电梯在持续开门15秒后，开门限位尚未动作，电梯就会变成关门状态，并 在门关闭后，响应下一个召唤和指令。
12反向时口动 消指令当电梯到达最远层站将要反向时，原來所有后方登记的指令全部消除13直接停靠系统采用模拟量控制吋电梯完全按照距离原则减速，平层吋无任何爬行14满载直驶在自动无司机运行状态，当轿内满载时，电梯不响应经过的召唤信号而只响应 指令信号15待梯时轿内 照明、风扇自 动断电如电梯无指令和外召登记超过5分钟，轿厢内照明、风扇自动断电但在接到 指令或召唤信号后，又会自动重新上电投入使用16自动返基站无司机运行时，如果设定自动返基站功能有效，当无指令和召唤时，电梯在一 定时间延迟后自动返回基站 17模拟速度给 定通过先用模拟暈速度曲线给定可自行产生速度曲线，采用距离原则减速，实现 直接停靠，提高电梯运行效率18数字量速度 给定对于无模拟量控制口的变频器可选用数字塑多段速控制，抗干扰能力强19故障历史记 录可记录20条最近的故障，包扌舌发生时间、楼层、故障代码20井道层楼数 据自学习在电梯正式运行前，起动系统的井道学习功能，学习井道内各种数据，并永久 保存这牝运行数据21服务层的任 意设置通过手持操作器可以任意设置电梯能停靠哪些层站，哪些层站不停靠22司机操作通过操纵箱拨动开关可以选择司机操作。
司机操作时，电梯没有自动关门功能， 电梯的关门是在司机持续按关门按钮的条件下进行的同吋还具有司机选择定 向和按钮直驶功能其它功能和无司机操作没有什么区别24独立运行独立运行即专用运行，此吋电梯不接受外召唤登记，也没有自动关门，其操作 方式同司机操作相似25点阵式层楼 显示器系统厅外和轿内都采用点阵式层楼显示器，具有字符丰富、显示生动、字形美 观等特点26运行方向的 滚动显示厅外和轿内的层楼显示器在电梯运行时都采用滚动的方式显示运行的方向27层楼位置信 号的自动修 正系统运行时在每个终端开关动作点和每层楼平层开关动作点都对电梯的位置信 号以自学习时得到的位置数据进行修正28锁梯服务自动运行状态下，锁梯开关被置位后，消除所有召唤登记电梯仍正常运行， 只响应轿内指令直至没有指令登记而后返回基站，自动开门后关闭轿内照明 和风扇，点亮开门按钮，在延时10秒后自动关门，而后停止电梯运行当锁梯 开关被复位后电梯重新开始正常运行29门区外不能 开门保护措 施为安全起见，在门区外，系统设定不能开门30门光幕 保护每台电梯都配有门光幕保护装置当两扇轿门的中间有东西阻挡时，光幕保护 动作，电梯就会开门但光幕保护在消防操作吋不起作用。
31超载保护措 施当超载开关动作时，电梯不关门，且蜂鸣器呜响32调速器故障保护系统收到调速器故障信号就紧急停车，并在有故障时防止电梯运行33防溜车 保护系统检测到电梯平层后，连续3秒钟有反馈脉冲产生，就判定电梯发生溜车， 所以就故障报警，并在有故障时防止电梯运行34防打滑 保护在非检修状态，电梯运行过程中，如果连续运行了运行时间限制器规定的时间 （最大45秒）后，其小没有平层开关动作过，系统就认为检测到钢丝绳打滑故 障，所以就停止轿厢一切运行，直到断电复位或转到检修状态吋，才能恢复正 常运行35防终端越程 保护电梯的上下终端都装有终端减速开关、终端限位开关和终端极限开关，以保证 电梯不会超越行程 36安全接触器 继电器触点 检测保护系统检测安全继电器、接触器触点是否可靠动作，如发现触点的动作和线圈的 驱动状态不一致，将停止轿厢一切运行并直到断电复位才能恢复正常运行37逆向运行保 护当系统检测到电梯连续3秒钟运行的方向与指令方向不一致时，就会立即紧急 停车，故障报警注意：以上打*号的为本次招标项目的实质性要求，不允许有负偏离2、技术性能:投标人投标时需提供的电梯主要性能及指标项目机房运行中轿内开关门过程噪声值dB (A)平均最大W80W54W65注：各类电梯应满足以下规定：1) .平层准确度5mm范围内。
2) ・平衡系数：0. 4-0. 5o3) .电梯起动和制动：力口、减速度最大值＜1.5m/s2o4) .垂直方向和水平方向的振动加速度分别不应大于25cm/s2和15cm/s23、质量要求：。
