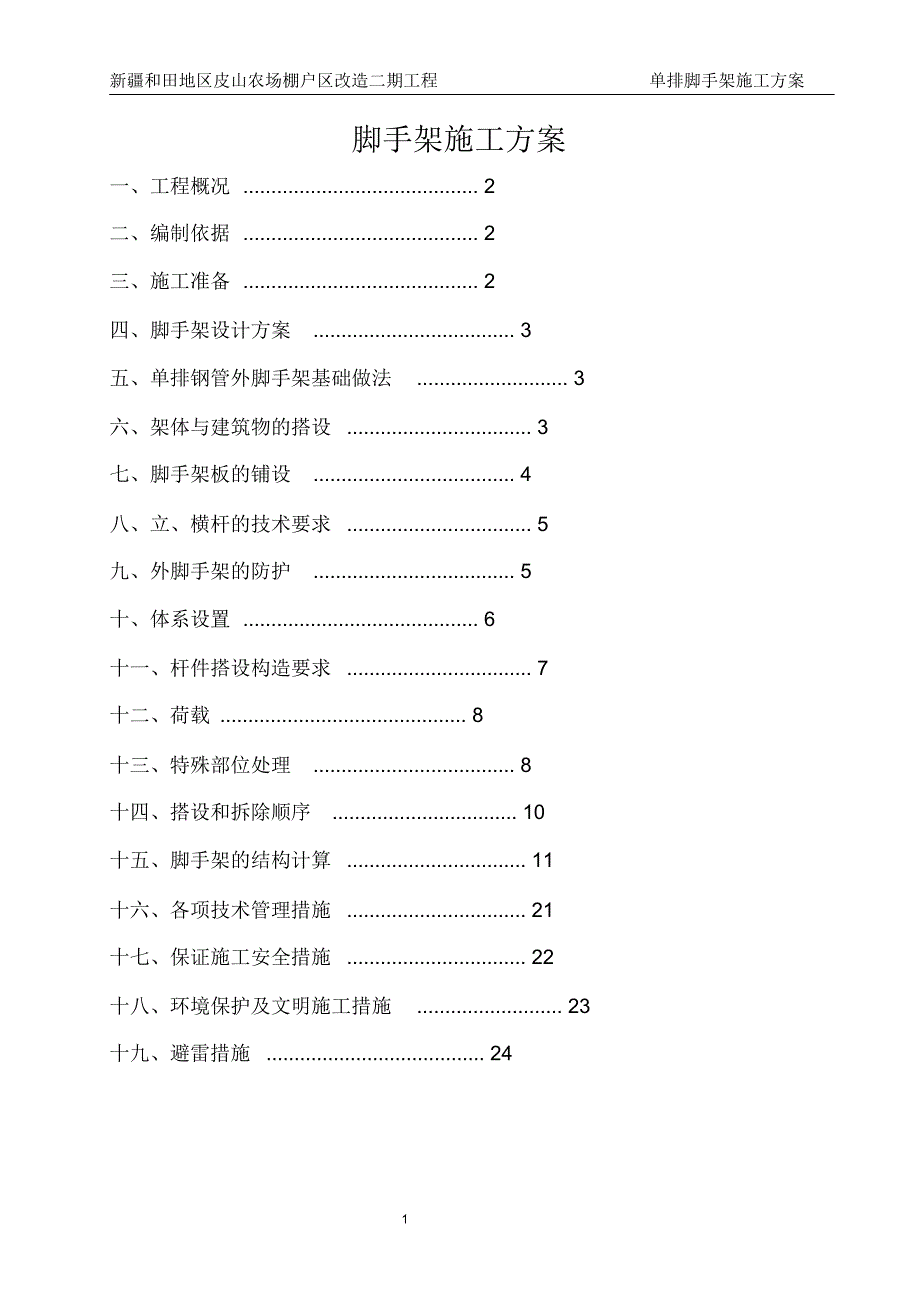

新疆和田地区皮山农场棚户区改造二期工程单排脚手架施工方案1 脚手架施工方案一、工程概况 .......................................... 2二、编制依据 .......................................... 2三、施工准备 .......................................... 2四、脚手架设计方案.................................... 3五、单排钢管外脚手架基础做法........................... 3六、架体与建筑物的搭设 ................................. 3七、脚手架板的铺设.................................... 4八、立、横杆的技术要求 ................................. 5九、外脚手架的防护.................................... 5十、体系设置 .......................................... 6十一、杆件搭设构造要求 ................................. 7十二、荷载 ............................................ 8十三、特殊部位处理.................................... 8十四、搭设和拆除顺序 ................................. 10十五、脚手架的结构计算 ................................ 11十六、各项技术管理措施 ................................ 21十七、保证施工安全措施 ................................ 22十八、环境保护及文明施工措施.......................... 23十九、避雷措施 ....................................... 24新疆和田地区皮山农场棚户区改造二期工程单排脚手架施工方案2 一、工程概况本工程分为住宅楼1~23#楼及公共建筑。
住宅为砖混结构，地下一层，地上4~5 层；门房，活动中心，附属用房为砖混结构，商业及幼儿园为框架结构外脚手架均采用采用单排扣件式单管钢脚手架， 外立面用密目网全封闭， 住宅楼一至五层， 标准层高 2.8 米，室外施工地面标高为 -0.9 米，脚手架搭设最高高度为18 米二、编制依据1、 《建筑施工扣件式钢管脚手架安全技术规范》2、 《建筑施工高处作业安全技术规范》3、建设部部颁标准《建筑施工安全检查标准（JGJ59-99 ） 》4、中国建筑工业出版《建筑施工脚手架实用手册》5、建筑施工图及结构施工图三、施工准备1、材料准备：（1）钢管杆件： 钢管杆件采用 Φ48×3.5mm ，脚手架钢管其材质应符合 《碳素结构钢》（GB700-88）的相应规定用于立杆、大横杆、剪刀撑和斜杆的钢管长度均为6m，用于小横杆的钢管长度为2m、3m2）扣件：扣件应采用GB978-67《可锻铸铁分类及技术条件》的规定，机械性能不低于 KT33-8 的可锻铸铁制造扣件的附件采用的材料应符合GB700-88《碳素结构钢》中Q235 钢的规定；螺纹均应符合GB196-81《普通螺纹》的规定，垫圈应符合GB96-76《垫圈》的规定。
3）脚手板：脚手板采用5cm 厚*25cm 宽木板4）防护立网采用绿色密目安全网，水平网采用大眼网，防护网必须有产品合格证，安全网的选用必须符合GB5725-85《安全网》的规定2、人员配备新疆和田地区皮山农场棚户区改造二期工程单排脚手架施工方案3 各专业施工人员及上岗证、防护用具应配备齐全3、技术准备脚手架施工前，要进行技术及安全交底，并提出有针对性的安全注意事项四、脚手架设计方案1、立杆：采用单排架立管，排距1.5m，立杆距结构边线为1.05m，相邻立杆的接头位置应错开布置在不同的步距内，与相邻的大横杆的距离不应小于0.5m，立杆与大横杆必须用直角扣件扣紧2、横杆：步距 h=1.2 m，大横杆在立杆内侧，小横杆在大横杆的上面3、剪刀撑：根据不同情况，剪刀撑与地面夹角为45°~60°之间在外侧立面整个长度和高度上连续设置剪刀撑剪刀撑除两端用旋转扣件与脚手架的立杆扣紧外，在其中间应增加2-6 个扣节点，剪刀撑交叉点应布置在同一标高4、连墙杆：连墙件竖向间距H1= 2.8m，水平间距L1= 3.5m，每层设拉杆，通过结构楼板预埋件进行拉结5、排架立杆置于50×250×2000通板上或混凝土面上。
6、护栏：在铺脚手板的操作层上设一道挡脚板，挡脚板高度为0.2m五、单排钢管外脚手架基础做法落地式脚手架支承在地基上，应认真处理地基，确保地基有足够的承载力，避免脚手架发生整体沉降或局部沉降1、确保基础回填土的施工质量，按设计要求素土分层回填夯实，分层厚度为250mm，夯实情况应按规范要求做好实验2、待回填土回填至设计标高后，做100mm厚 C20 混凝土基础，宽度60m，中心距墙体外侧 1.05m，围外墙体一圈，其上铺设50厚宽 250 脚手板做脚手架基础使用六、架体与建筑物的搭设1、连墙杆在房屋每一层范围均需布置一排，根据工程的实际情况布置， 一般竖向间距为脚手架步高的 2~4 倍， 不宜超过 4 倍横向间距宜选用立杆纵距的3~4 倍不宜超过 4 倍新疆和田地区皮山农场棚户区改造二期工程单排脚手架施工方案4 2、 连墙杆的间距大小还与脚手架的总高、立杆承受的内力和地区基本风压大小等有关见下表：脚手架的总高与联墙杆的覆盖面积关系系数脚手架总高 H（m）每个联墙杆的覆盖面积（m2/个）≤25 25~28 ＞25 15-25 3、墙杆必须从底部第一根大横杆处开始设置，沿整片脚手架均匀布置。
连墙件应靠近主接点设置，偏离主接点的距离不应大于300mm4、在脚手架周边的端头（包括顶端）以及转角处，要加密连墙杆5、刚性连墙杆做法：（1）本工程主要采用短钢管、扣件与墙体相连接2）连墙杆采用下图布置（3）连墙杆所在位置有时可能遇到门窗洞口，可以用添加附加短钢管的办法来实现联结4）施工过程中当个别连墙杆被拆除后在相当一段时期内难于补上时，必须采取有效的加强措施如附近添设一个临时的连墙杆，限制施工荷载或加强横向刚度等七、脚手架板的铺设1、首层隔离层和施工操作层沿纵向满铺脚手板，作到严密、牢固、铺平、铺稳，不得新疆和田地区皮山农场棚户区改造二期工程单排脚手架施工方案5 超过 30mm 的间隙架子上不准留单块脚手板1）对接铺设的脚手架板， 在每块脚手架板两端下面均要有小横杆，杆离板端的距离应不大于 150mm，不小于 100mm，小横杆应放正、绑牢2）搭接铺设的脚手板，要求两块脚手板端头的搭接长度应不小于200mm，接头处必须在小横杆上，脚手板与小横杆之间的不平处允许用木块垫实并绑牢，不许垫砖块等易碎物体3）探头长度不大于150mm探头板2、脚手板应在下列部位给予固定：（1）脚手板的两端和拐角处；（2）沿板长方向间隔15～20mm；（3）坡道和平台的两端；（4）其他可能发生滑动和翘起的部位。
八、立、横杆的技术要求1、立杆的纵距脚手架高度 H 脚手架的纵向间距L ＜30m 1.2～1.5m 2、立杆的误差控制在脚手架的高度段H 内，立杆的全部垂直偏差绝对值规定如下：当 H≤20m 时，偏差不大于H/200当 Hmax=40m 时，偏差不大于 H/400mm允许偏差 100mm3、作业面的横向尺寸（1）横向水平杆（小横杆）伸出纵向水平杆（大横杆）外的长度不宜小于100mm，以防止小横杆从大横杆上滑脱九、外脚手架的防护1、地面 2m以上铺设脚手板的作业层都要在脚手架外立杆的内侧绑两道牢固的护身栏杆和挡脚板2、两道护身栏杆离脚手架的高度分别为1.2m和 0.6m，紧贴外立杆内侧安设两道水平新疆和田地区皮山农场棚户区改造二期工程单排脚手架施工方案6 钢管3、挡脚板宽度 200mm4、楼层施工如架体超过施工操作层1.8m高，中间须加防护栏杆基槽开挖完毕后，进行基坑边防护，防护距基坑边2m，防护高度1.8m，单排设置、立杆间距 1.2m，三道水平杆，满挂密目安全网5、 密目式安全网应紧随架体搭设高度满挂，使用的密目式安全网须是建设部认证产品因脚手架的纵向间距1.5M，为保证密目式安全网的稳定性，在满挂安全网时， 纵横双向间距 750MM，用塑料打包带固定，使安全网因定点密集，并增加安全感。
6、当风力大于六级时，工人不得在架子上进行施工操作十、体系设置1、体系设置（1）脚手架必须设置支撑体系支撑体系包括纵向支撑（剪刀撑）、横向支撑和水平支撑，这些支撑应和脚手架这一空间构架的基本构件很好连结2）扫地杆设置扫地杆是立杆下端绑扎的纵向和横向的水平杆，一般离下脚面不超过300mm扫地杆必须用扣件扣牢，它的功能是约束立杆底脚所发生的位移和用来避免或减少脚手架的不均匀沉降，在扫地杆下部垫塞木板2、纵向支撑（1）每道剪刀撑跨越立柱的根数在５～７根之间每道剪刀撑宽度不应小于4跨，且不小于 6 米，斜杆与地面的倾角在45 度~60 度之间2）剪刀撑高度在 25～50m，沿脚手架外侧立面整个长度和高度范围内自下而上连续设置的剪刀撑，示意见下图剪 刀 撑 分 布 形 式新疆和田地区皮山农场棚户区改造二期工程单排脚手架施工方案7 3、水平支撑（1）没有铺板的水平板空腹桁架在二榀横向承力结构之间必须设置小横杆，其间距对结构脚手架不宜大于1m，对装修脚手架不宜大于1.2m，这些小横杆和大横杆均应紧密相扣2）对承载力较大的结构脚手架，为了使其有更大的水平横向刚度，需在设置联墙拉结杆件的脚手架水平面同内连续添设水平斜杆，呈之字型布置，形成一个刚度较大的水平桁架。
十一、杆件搭设构造要求1、立杆：在竖立杆时， 要注意杆件的长短搭配使用立杆的接头除顶搭接长度不应小于1m，立杆接头与相近大横杆的距离不宜大于步高的三分之一相邻接头的高度应大于500mm2、横杆：大横杆的长度不宜小于三跨，且不小于6m1）立杆和大横杆必须用直角扣件扣紧，不得遗漏2） 同一排大横杆的水平偏差不大于该片脚手架总长度的1/300， 伸出长度为 500mm，偏差不应大于５０ｍｍ3）用对接扣件连接采用搭接连接时，搭接长度不应小于1M，并用三个旋转扣件扣牢大横杆接头与相邻立杆的距离不大于纵跨的五分之一4）内外两根大横杆的接头和上下相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内相邻接的水平距离应大于500mm3、小横杆（1）小横杆紧贴立杆布置2）小横杆搭于大横杆上， 用直角扣件扣紧， 对贴近立杆的小横杆亦可紧固于立杆上4、斜杆：（1）纵向支撑的斜杆与地面夹角在45°∽60°斜杆用扣件与脚手架扣紧的连接头两端距脚手架节点（即立杆和横杆的交点）不大于200mm除两端扣紧外，中间尚需增加2-4 个节点最下面一个连接点距地面不宜大于500mm，以保证脚手架的稳定新疆和田地区皮山农场棚户区改造二期工程单排脚手架施工方案8 （2）斜杆的接长宜采用对接连接，当采用搭接时，搭接长度不小于400mm，并用两只旋转扣件扣牢。
十二、荷载1、重脚手架负荷量每平方米不宜超过270kg2、不应在脚手架上附装机械设备、摇臂把杆、悬挑平台、拉缆风绳及搭（挂）卸料槽（斗）等十三、特殊部位处理1、洞口（1）脚手架遇到施工时需通行的门洞口时，为了施工方便和不影响通行和运输，应将洞口的立杆抽走这样洞口上的立杆不能落到基底上，这时应采取的构造措施如图（2）从洞口上的大横杆开始扣接，洞口上的内外大杆可用两根钢管加强脚手架的内外。
