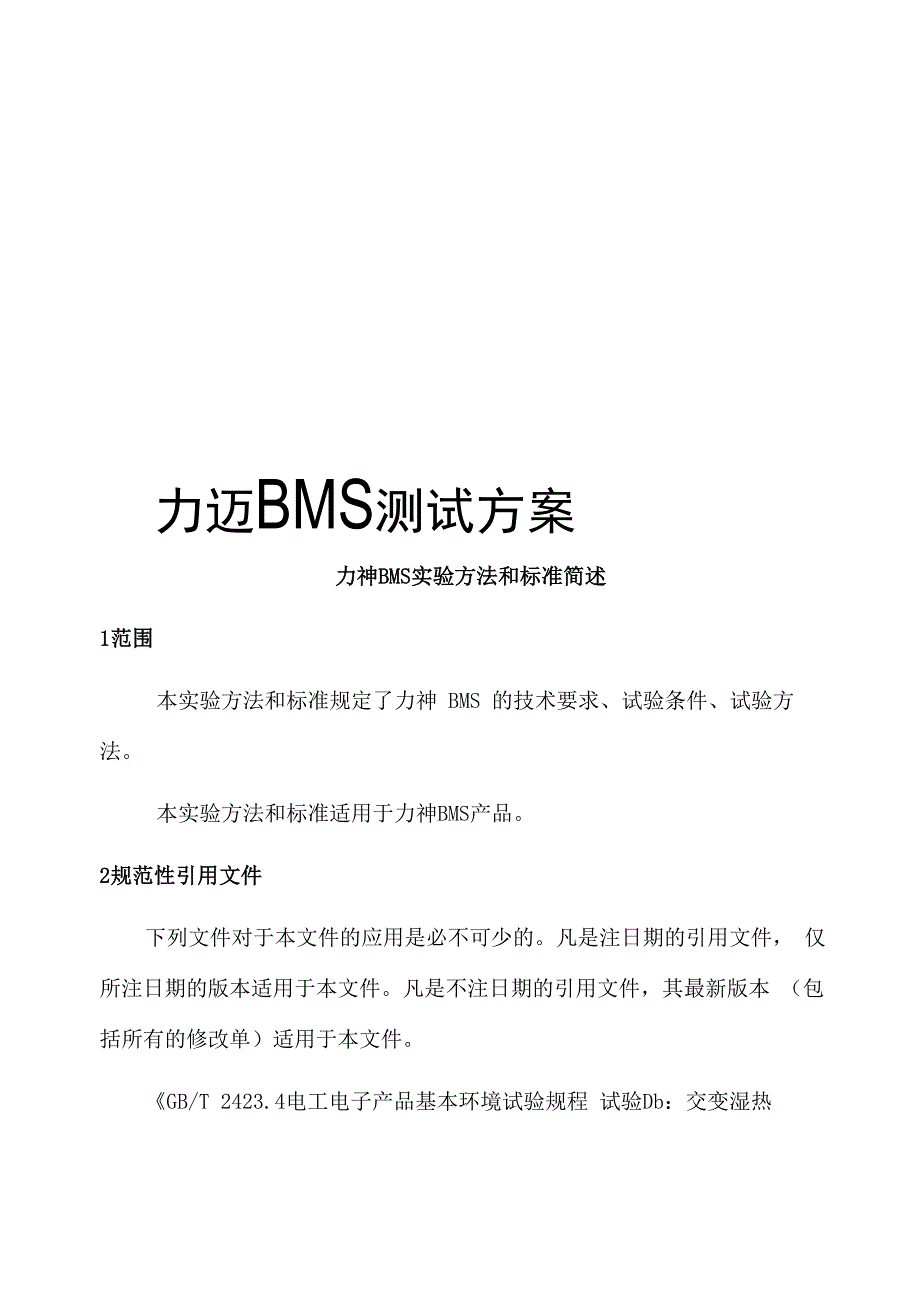

力迈BMS测试方案力神BMS实验方法和标准简述1范围本实验方法和标准规定了力神 BMS 的技术要求、试验条件、试验方法本实验方法和标准适用于力神BMS产品2规范性引用文件下列文件对于本文件的应用是必不可少的凡是注日期的引用文件， 仅所注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本 （包括所有的修改单）适用于本文件《GB/T 2423.4电工电子产品基本环境试验规程 试验Db：交变湿热试验方法》《GB/T 2423.17电工电子产品基本环境试验规程 试验Ka：盐雾试验方法》《GB/T 17619-1998 机动车电子电器组件的电磁辐射 抗扰性限值和测量方法》《GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群 抗扰度试验》《QC/T XXXX-201X 电动汽车用电池管理系统技术条件（送审稿）》3技术要求3.1基本功能3.1.1电池管理系统（BMS）内部通信按5.1.1方法进行试验，BMS内部应正常通信，用上位机监测BMS的内网数据，应正确显示各单体电芯的单体电压、温度等信息3.1.2系统功耗按5.1.3方法进行试验，主机功耗不应超过3.5W；从机功耗不应超过 1.2W。
3.1.3继电器信号检测按5.1.4方法进行试验，继电器闭合时，应有电压（电压值等于供电 电压）输出；继电器断开时，不应有电压输出3.1.4 BMS状态参数监测BMS所监测状态参数的精度要求见表1表1状态参数精度要求参数总电压值电流值温度值单体电压值精度要求<±0.5% FSR<±1% FSR<±1°C<±5mV3・1・5 SOC估算按5.1.6的方法进行试验，SOC误差不应超过±6%3・ 1・ 6过充保护及释放按5.1.7的方法进行试验，过充时，上位机监测外网CAN通信上报过 充警告，BMS应切断充电回路；过充释放时，上位机监测外网CAN通信上 报过充警告消失，BMS应闭合充电回路3.1.7欠压报警及释放按5.1.8的方法进行试验，欠压时，上位机监测外网CAN通信上报欠 压警告；欠压释放时，上位机监测CAN通信上报欠压警告消失3.1.8过放保护及释放按5.1.9的方法进行试验，过放时，上位机监测CAN通信上报过放警 告，BMS应切断放电回路；过放释放时，上位机监测CAN通信上报过放警 告消失，BMS应闭合放电回路3.1.9过温保护及释放按5.1.10的方法进行试验，过温时，上位机监测CAN通信上报过温警 告，BMS应切断充放电回路；过温释放时，上位机监测CAN通信上报过温 警告消失，BMS应闭合充放电回路。
3.1.10 数据存储按 5.1.11 的方法进行试验，应有 CSV 文档，文档中有正确的时间、 从机号、从机采集个数、电压、温度、电流等数据3.1.11 被动均衡按 5.1.12 方法进行试验，电芯所对应的均衡电阻有近 3400mv 的电 压3.1.12 热管理按5.1.13的方法进行试验，温度高于制冷开启阈值时，风扇应在30S内闭合；温度低于制冷关闭阈值时，风扇应在1S内断开3.2 强制安全功能3.2.1 绝缘电阻按5.2.1的方法进行试验，BMS的电源线、电压检测排线、通信线和壳体之间的绝缘电阻值应210MQ3.2.2 绝缘耐压性能BMS 应能经受 5.2.2 规定的绝缘耐压性能试验，在试验过程中应无击 穿或闪络等破坏性放电现象3.2.3 耐电源极性反接性能BMS 应能经受 5.2.3 规定的电源极性反接试验，在试验后应能正常工 作，且满足 3.1.5状态参数测量精度的要求3.2.4 过电压运行BMS应能经受5.2.7规定的过电压运行试验，试验过程中，BMS应能正常工作，且满足3.1.5 状态参数测量精度的要求3.2.5 欠电压运行BMS应能经受5.2.8规定的过电压运行试验，试验过程中，BMS应能正常工作，且满足3.1.5 状态参数测量精度的要求。
3.3 环境可靠性3.3.1 高温运行BMS 应能经受 5.3.1 规定的高温运行试验，在试验过程中及试验后应能正常工作，且满足3.1.5 状态参数测量精度的要求3.3.2 低温运行BMS 应能经受 5.3.2 规定的低温运行试验，在试验过程中及试验后应能正常工作，且满足3.1.5 状态参数测量精度的要求3.3.3 耐高温性能BMS 应能经受 5.3.3 规定的耐高温试验，在试验后应能正常工作，且 满足3.1.5 状态参数测量精度的要求3.3.4 耐低温性能BMS 应能经受 5.3.4 规定的耐低温试验，在试验后应能正常工作，且 满足3.1.5 状态参数测量精度的要求3.3.5 耐湿热性能BMS 应能经受 5.3.5 规定的湿热试验，在试验后应能正常工作，且满 足 3.1.5 状态参数测量精度的要求3.3.6 耐盐雾性能BMS 应能经受 5.3.6 规定的盐雾试验，在试验后应能正常工作，且满 足 3.1.5 状态参数测量精度的要求3.3.7 耐振动性能BMS 应能经受 5.3.7 规定的振动试验，在试验过程中及试验后应能正 常工作，且满足 3.1.5 状态参数测量精度的要求3.3.8 电快速瞬变脉冲群抗扰性BMS 按 5.3.8 进行电快速瞬变脉冲群抗扰性试验，在试验过程中及试验后应能正常工作，且满足3.1.5 状态参数测量精度的要求。
3.3.9 实际充放电BMS 按 5.3.9 进行实际充放电试验，在试验过程中及试验后应能正常 工作，且满足3.1.5 状态参数测量精度的要求3.3.10 实际路况BMS 按5.3.10 装车进行实际路况试验，在试验过程中及试验后应能正 常工作，且满足 3.1.5 状态参数测量精度的要求3.3.11 负载高温老化测试BMS 按 5.3.11 进行均衡可靠性试验，在试验过程中和试验后均衡功能 应正常4 试验条件试验条件、试验电压、试验用仪表按《电动汽车用电池管理系统技术条件（送审稿）》中 5.1 的规定执行5试验方法5.1基本功能5.1.1 BMS内部通信正确连接BMU, LMU,分别将内网CAN通信线和外网CAN通信线与CAN 适配器相连并用PC机打开对应上位机监控程序，能读出各电芯电压，温 度等参数状态及电池组总电压，SOC等状态信息5. 1. 2系统功耗使用可调电源分别给BMU，LMU供电，供电电压调节至24V读取可调电源电流，计算系统功耗，应符合3.1.2的要求5. 1. 3继电器信号检测给BMS正常供电后，根据功能使继电器保持闭合状态，使用万用表测 量继电器相应接口；根据功能使继电器保持断开状态，使用万用表测量继 电器相应接口；应符合3.1.3的要求。
5.1.4 BMS状态参数监测将BMS、电池组、负载正确连接，给BMS正常供电，用高精度电压/温 度/电流检测设备检测，并将测量值与上位机监控程序上显示数值进行比 较；应符合3.1.4的要求5・1・5 SOC估算试验前应检查总容量的正确性，如果总容量不正确，应配置正确的总 容量参数5・ 1・ 5・ 1标准充电、放电方式标准充电方式：使用充电机对容量为10AH的磷酸铁锂电池组（以下 简称电池组）以（II）A电流恒流充电，直至过充3标准放电方式：使电池组对负载以（1I ）A电流恒流放电，直至过3放注1：试验过程中，应将高精度电流检测设备串联进充放电回路中， 试验过程中记录的电流均为该设备的检测电流注2：本实验应有试验员全程监控，试验过程中的电流如有变化应及 时记录变化后的电流值和变化的时间点，SOC变化的理论计算值应考虑电 流的变化5・ 1・ 5・ 2可用容量测试a） 按标准充电方式充电，直至过充，静置10min；b） 记录开始放电的时间t/按标准放电方式放电，记录电流I,直至过放，记录过放的时间t，静置10min；c) 根据 t 、t 和 I 计算理论放电量 Q ；1 2 01d) 重复a) ~c)步骤，放电量分别为Q和Q ,则三次放电量的算术平 02 03均值为 Q 。
如果 Q 、Q 、Q 和 Q 的偏差均小于 2%，则 Q 为该电池 0 01 02 03 0 0系统的可用容量如果 Q 、Q 、Q 和 Q 的偏差有不小于 2%的情 01 02 03 0况，则需要重复a) ~c)步骤，直至连续三次的放电量满足可用容量 确认的条件5.1.5.3充电SOC测试正确连接BMS、电池组、充电机，及打开监控程序给BMS上电，读 取 BMS 上报的 SOC 值，使用充电机对电池组恒流充电，每隔 1H 记录 BMS 显示的 SOC 值，直至过充，将 BMS 测量的 SOC 变化值与按恒定电流计算的 理论 SOC 变化值相比较5.1.5.4放电SOC测试正确连接BMS、电池组、负载，及打开监控程序给BMS上电，读取 BMS 上报的的 SOC 值，使电池组对负载以恒流放电，每隔 1H 记录 BMS 显示 的 SOC 值，直至过放，将 BMS 测量的 SOC 变化值与按恒定电流计算的理论 SOC 变化值相比较5.1.6 过充保护及释放用可调直流稳压电源模拟单体电池的电压，调整电源电压输出使最高 单体电压高于过充保护阈值，用上位机观察LMU, BMU上报的信息状态调整电源电压输出使最高单体电压低于过充保护释放阈值，用上位机 观察 LMU，BMU 上报的信息状态。
5.1.7 欠压报警及释放用上位机监控内网 CAN 数据，用可调直流稳压电源模拟单体电池的电 压，调整电源电压输出使最低单体电压低于欠压报警阈值，上位机观察 LMU，BMU 上报的信息状态调整电源电压输出使最低单体电压高于欠压释放阈值，用上位机观察 LMU，BMU 上报的信息状态5.1.8 过放保护及释放用上位机监控内网 CAN 数据，用可调直流稳压电源模拟单体电池的电 压，调整电源电压输出使最低单体电压低于过放保护阈值，上位机观察 LMU，BMU 上报的信息状态调整电源电压输出使最低单体电压高于过放保护释放阈值，用上位机 观察 LMU，BMU 上报的信息状态5.1.9过温保护及释放用热风枪等加热源对某温度传感器加热，使其温度高于过温保护阈值，用上位机观察LMU, BMU上报的信息状态用冰水等亮冷源对某温度传感器进行低温处理，使其温度低于过温保护释放阈值，用上位机观察LMU, BMU上报的信息状态5.1.10 数据存储将Dataloga接在BMU上的外网CAN通信线上，使BMS在正常工作状 态下运行5min后断电，U盘与电脑连接，查看U盘内容，应符合3.1.10 的要求5.1.11 被动均衡1）连接BMS系统，用CAN适配器连接内网CAN通信线，方式给电池 组充电，直至充满，静置1 h 。
（电池组使所有电压都大于3 40 0mv ） 2 ）可调直流稳压电源模拟第一节单体电池的电压，使其比最低电压大30mv，用万用表测量第一节单体电池均衡电阻电压，将会10S有3.4V 左右的压降， 2 S 无压降的周期变化；调节稳压源使其比最低电压低于 30mv ，万用表测量第一节单体电池均衡电阻电压，其上没有压降3）可调直流稳压电源模拟节体电池的电压，使其低于 3300；用万用表测量所有单体电芯均衡电阻电压，除第一节电芯外 ，其它所有大于3400将会10S有3.4V左右的压降，2 S无压降的周期变化；调节稳压源 使其高于3300mv，。
