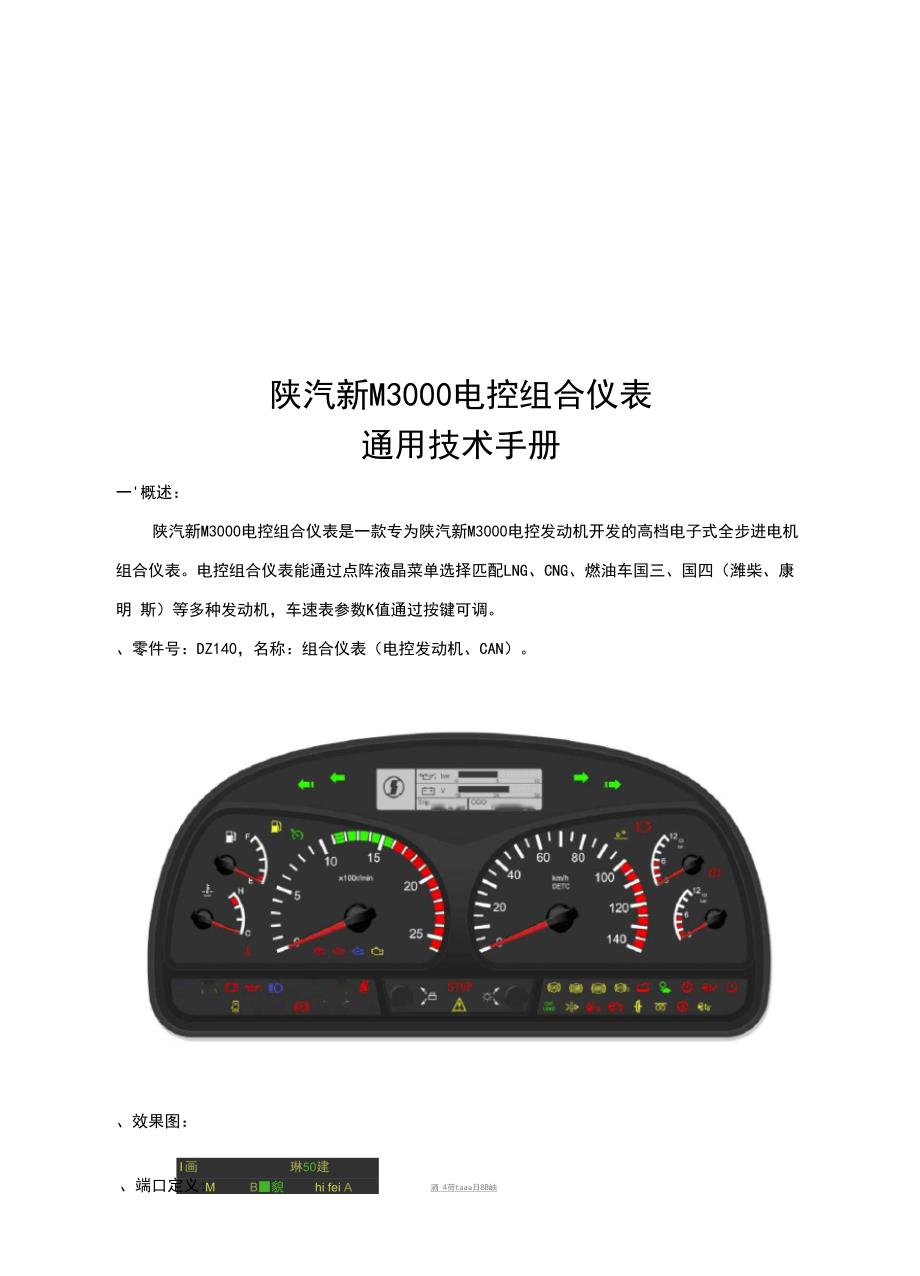

陕汽新M3000电控组合仪表通用技术手册一'概述：陕汽新M3000电控组合仪表是一款专为陕汽新M3000电控发动机开发的高档电子式全步进电机 组合仪表电控组合仪表能通过点阵液晶菜单选择匹配LNG、CNG、燃油车国三、国四（潍柴、康明 斯）等多种发动机，车速表参数K值通过按键可调零件号：DZ140，名称：组合仪表（电控发动机、CAN）效果图：洒 4荷taaa日8B岫I画 琳50建M B■貌 hi fei A、端口定义:表1 A插接件端口定义设珥«e引■定兆加1鹿朔蜀券眠痍物普悬空和虫有钗19尘连ffi祇甘晴示恨有致为3车两举升他布效21C.Mj_=hialu^J4桂左的湘示旺者效22CM^_H5器印曲五旺善效23casll41■皇他指录低有我WLn7班，即熟W高有我凶「H&、・ft房器孕导电压信号8史清：S亳2d9岷H4#示低翌牧27遂建iB工作E暮看效建直室钺止髭时28境通襦丁障<->«««11前称气压侍乱袍田号电压悟号f预留电阻信号〕K王车走玲向12E桥,陟传骚徐苦号电区信弓 顷留电俎佶号］30左左宿转口高看效12油■忤鞘焙号电阻忻号31/酬券饱14年逐行屈若届砂皖舛倡导32车匪佃亏曾出Z睇再堂号点K电源，33昼U.i中叩.缠帝*电16点火场-田17拒示mat-军主味帕拓也捅17YHV钮疏'蝴1B指云灯邑源M36表2 B插接件端口定义略三引胜宜只引凶运义ml1我力膏息炫信号〔口力磨1)低有效11C.E :-：悟E2排气引玷⑴高有我12E麟机M高府戒3夫官在此《京牛；K4WUFI部脚1 (-)任神4E啊摇(0标敢14H-^jSW姓5FDCUift —蛆有姓15R四指示高有蚊bE&U t.电省信枚1巾咱存示7■MDIti* <*>禹橄1.'交涩莆伽I M9OBDtitt {-；19票更芾祯畦t-J任布歌q前c谁斯M)部扯19逐％预揪｛-)2府:％10FDt沽明 <-■>1挤1效20K«tt表3 C插接件端口定义K4弓Hi定贝维营引W定安说明1燃标愈掂15料菁1PSI希示?作虫，泵生】1*驻车3后蹴T17花口扁4ia5坦牟E弁揩示情布找19车盘浦耳输出53寐冲惜月6V必故障20车逸信号辕出1脉刑S号7惟耳在歧［Z1H«ira蝉fill汁净HP、-22主车左妹向丽有政9Kmt23玮门ffia-It砌Id莉穿.：24晾工作11轮丢囱i!暮币对12行1S 4亲牢）底祁t26设玖1，:.赋：隙蜜申建；ia2/*传感!1电源w所电中蛔14近*灯理步全带指爪诋有敛二' 仪表实现方式：1、 硬件采用模块化线路板、MCU集中控制，结构件采用整体卡扣式安装和激光永久性标识。
2、 仪表指针：步进电机驱动3、 背光与照明：以LED发光二极管为载体刻度盘照明为白色，指针照明为红色4、 具备灯光和蜂鸣器声音报警功能，报警指示灯以LED发光二极管为载体5、 LCD采用点阵液晶屏，正显显示三、仪表组成：1、 主要由六表头一液晶组成：车速表、转速表、油量表（-NG表、CNG表与油量表共用同一表头）、水温表、气压表1、气压表 2为指针表里程数、油压表、电压表、尿素液位、LNG气量值和CNG气量值、车辆行驶信号等由 液晶显示2、 LCD显示：柴油机车型：显示油压表、电压表、尿素液位、短里程（Ttip） /总里程（ODO）、当前油耗、综 合油耗、发动机累计油耗、发动机工作时间、时钟日期、巡航车速、档位信息、故障码等LNG车型：显示油压表、电压表、短里程（Ttip） /总里程（ODO）、LNG总气量值、LNG各气瓶气 量值、百公里气耗、发动机当前工作时间、时钟日期、档位信息、故障码等CNG车型：显示油压表、电压表、短里程（Ttip） /总里程（ODO）、CNG气量值、发动机当前工 作时间、时钟日期、档位信息、故障码等在小计里程界面可通过按住左键超过2s清零；发动机类型可通过按键操作在仪表上电时进行选择；菜单（包括语言、单位、参数查询、出厂设置）可通过按键操作设定。
详细介绍见内容八在时钟日期界面可以通过按键调节详细介绍见内容八四、指示灯说明::变速箱低档指示灯;:电池充电指示灯;:停车取力指示灯;:行车取力指示灯;:进气预热指示灯;:空滤器堵塞指示灯;匚=:浮动桥指示灯;:安全带指示灯;:主车左转向指示灯;:挂车左转向指示灯;:紧急停车指示灯;:驻车制动指示灯;挂车ABS指示灯;:主车ABS指示灯;:驱动防滑指示灯;:主车右转向指示灯;OFF分动器指示灯;挂车右转向指示灯;:车辆故障指示灯;:EDC诊断指示灯;Co:OBD指示灯;:EDC停机指示灯;:油中有水指示灯;:水温高指示灯;:机油压力低指示灯;油量（LNG气量低/CNG气压低）指示灯;:驾驶室锁止指示灯;:制动气压低指示灯;:远光灯;:车厢举升指示灯;:缓速器指示灯：常亮表示缓速器工作,闪烁（周期：1s）表示缓速器故障;Sl:变速箱油温高指示灯;排气制动指示灯;:变速箱故障指示灯;:轮差指示灯;:轴差指示灯;:ECAS故障指示灯;:ECAST作指示灯;:胎压故障指示灯;:盘式制动磨损报警指示灯;:离合器指示灯;:冷却液位低指示灯;:前雾灯;:小灯后雾灯;、上ON档电时，仪表指针在3秒内完成自检一指针运行过程：归零-满量程-回零。
对于水温过高、油压过低，当仪表连续2s检测到信号有效时，对应的报警灯才亮对于EDC维修 报警灯，当连续2s检测到信号有效时，对应的报警灯才亮；当信号无效时，报警灯应立即熄灭当仪表连续2s检测到水温高信号有效时，水温过高指示灯亮，STOP指示灯亮，蜂鸣器一直响, 报警波形见波形1-2上ON档电，进气预热、油压过低、变速箱故障、变速箱油温过高、OBD报警、EDC维修、EDC诊 断、EDC停机、油量（气量、液量）指示、制动系统故障指示灯进行自检，没有故障3s后熄灭 、油压过低报警灯点亮后，如仪表连续5s没有接收到CAN信号，该报警灯保持前一状态当轴差速锁、轮差速锁指示灯亮时，蜂鸣器响，报警波形如波形1-1当车厢举升、驾驶室锁止指示灯亮时，STOP指示灯点亮，蜂鸣器一直响，报警波形见波形1-2当离合器报警、冷却液位过低、空滤堵塞、电池充电、OBD报警、EDC诊断、ECAS故障、制动器 磨损报警、尿素液位指示灯亮时，车辆故障指示灯亮当制动器磨损报警灯亮时，蜂鸣器报警5s，报警波形见波形1-2当车速N5km/h时，若驻车制动亮，蜂鸣器一直响，报警波形见波形1-1上“ON”档后，若安全带未系，指示灯闪烁6次，蜂鸣器鸣叫6次；若无车速，指示灯常亮，蜂鸣 器停止鸣叫。
若有车速（车速N5km/h）30秒后，安全带未系，指示灯闪烁6次，蜂鸣器鸣叫6次，之 后若一直有车速，则每隔30秒，指示灯闪烁6次，蜂鸣器鸣叫6次，期间安全带未系，10分钟后蜂鸣 器停止鸣叫，指示灯由闪烁变为常亮若途中系过安全带再解开，或停车（怠速）过，或点火开关 断开后重新上ON档，则报警功能重新开启，安全带指示灯闪烁频率和蜂鸣器报警波形如波形1-3若仪表连续5s没有收到任何CAN信号，仪表液晶显示“车辆网络故障”（长按左键大于2s或超过10s 无动作自动跳转到主界面），STOP指示灯亮，蜂鸣器报警5s，报警波形见波形1-2蜂鸣器报警的波形及优先级如下：波形］_1 响 2y±5ms 250±5ms |―i i―|停 250±5ms 1000±10ms波形 1-2 响 日0*5巴J―I__I―I__I―I__I―I__I—停 250±5ms波形1-3响 件m I 1 I 停 500±5ms蜂鸣器报警的优先级：波形1-2＞波形1-1 ＞波形1-3五、指针说明:1、转速表：、经济区域划分：1100r/min-1200r/min 为绿色弧线区；1500r/min-1600r/min 为绿色弧线区;1200r/min-1500r/min 为绿色区；1600r/min-1900r/min 为红色弧线区；1900r/min-2600r/min 为红色区。
仪表采集发动机ECU的CAN信号，处理计算后驱动指针指示；如果转速〉2600rpm,指针指示在前一位置如果仪表连续5s没有收到转速信号，转速表指针回零2、车速表：指示误差:车速表的车速信号来自安装于变速箱输出法兰处的车速传感器，输出为频率信号，其输出信号 频率与变速箱输出轴转速有关，车速取决于变速箱输出轴的转速、驱动桥速比、轮胎直径这几个参 数如果车速〉140km/h,指针指示在前一位置如果仪表连续5s没有收到车速信号，车速表指针 回零，里程不累计备注：车速参数需根据车型具体参数通过按键进行调节3、电池电压表:电压表表示蓄电池当前的电压当发电机未工作时电压一般为24V左右，电压过低表明蓄电池电量不足在发电机开始工作后，整车电路电压应稳定在28V左右，若低于24V则表明发电机的电 压调机器可能损坏，应及时维修，否则过高的电压会对车辆电器系统造成破坏4、油压表:气X bar油压表用来显示发动机机油压力仪表采集发动机ECU传递来的的油压CAN信号，经仪表MCU计 算处理后在液晶里显示；当仪表连续5s没有收到油压信号时，油压表回零，油压过低指示灯常亮， STOP报警灯同时点亮，蜂鸣器响5s蜂鸣器报警波形见波形1-2。
对于所有类型的发动机：机油压 力W,油压过低报警灯常亮，STOP紧急停车报警灯同时被点亮，蜂鸣器报警s需做回差，直到油压N指示灯熄灭油压低时应停机检修，否则继续运转将会造成发动机的损坏5、水温表:水温表用来显示发动机冷却液温度仪表采集发动机ECU的CAN信号，处理计算后驱动指针指示；当仪表连续5s没有接收到水温信号时，水温表指示在最大值，水温报警灯亮，STOP同时被点 亮，蜂鸣器响5s报警波形见波形1。
