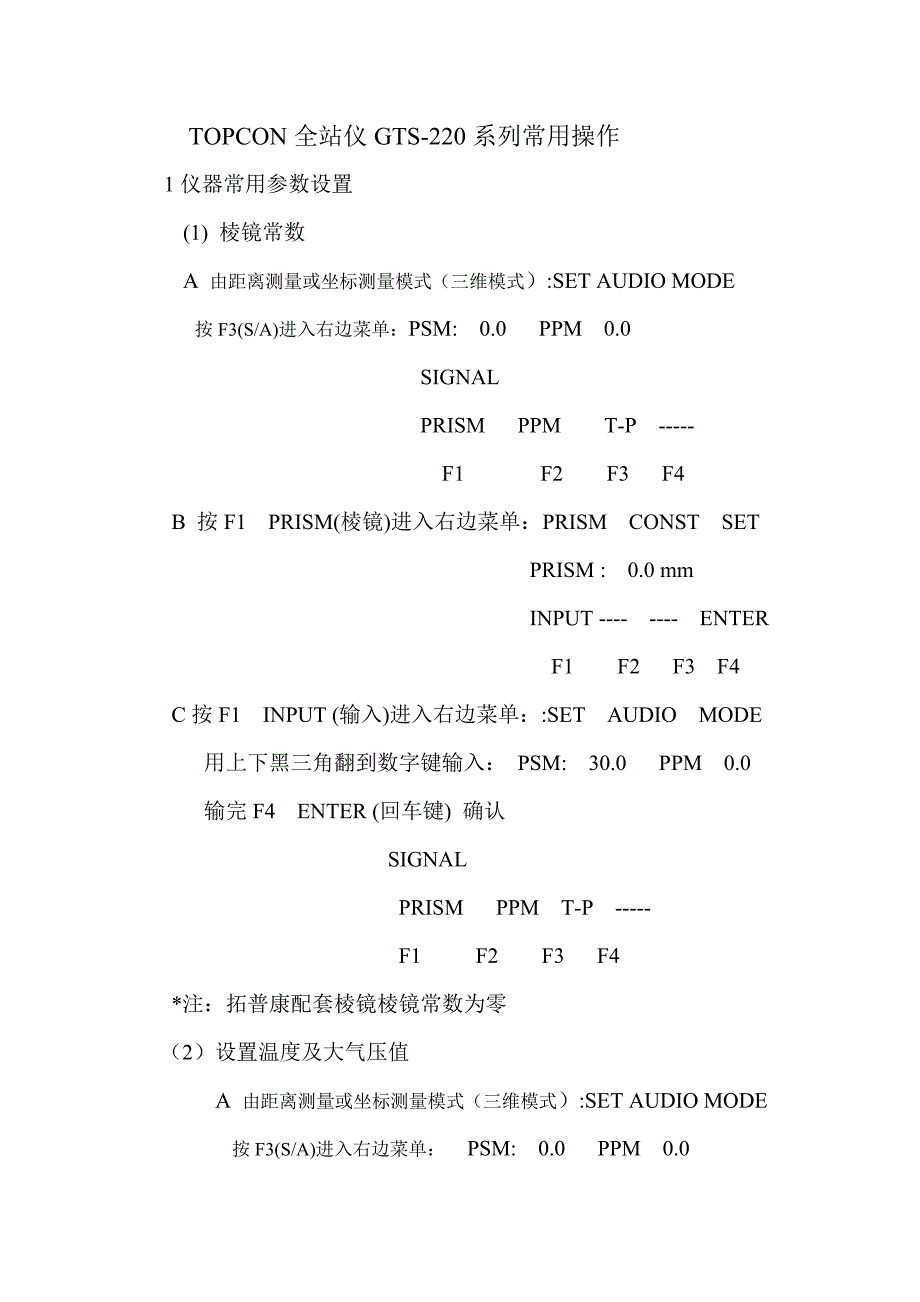

TOPCON 全站仪 GTS-220 系列常用操作 1 仪器常用参数设置 (1) 棱镜常数 A 由距离测量或坐标测量模式（三维模式）:SET AUDIO MODE按 F3(S/A)进入右边菜单：PSM: 0.0 PPM 0.0 SIGNAL PRISM PPM T-P ----- F1 F2 F3 F4 B 按 F1 PRISM(棱镜)进入右边菜单：PRISM CONST SET PRISM : 0.0 mm INPUT ---- ---- ENTER F1 F2 F3 F4 C 按 F1 INPUT (输入)进入右边菜单：:SET AUDIO MODE 用上下黑三角翻到数字键输入： PSM: 30.0 PPM 0.0 输完 F4 ENTER (回车键) 确认SIGNAL PRISM PPM T-P ----- F1 F2 F3 F4 *注：拓普康配套棱镜棱镜常数为零（2）设置温度及大气压值 A 由距离测量或坐标测量模式（三维模式）:SET AUDIO MODE按 F3(S/A)进入右边菜单： PSM: 0.0 PPM 0.0 SIGNAL PRISM PPM T-P ----- F1 F2 F3 F4 B 按 F3 T -P (温度及大气压)进入右边菜单：TEMP PRES SET 用上下黑三角翻到数字键输入 TEMP(温度) 输完 F4 ENTER(回车键)确认. PRES（大气压）: hpa INPUT ---- ---- ENTERF1 F2 F3 F4 2 数据采集 （1）角度距离测量 A 按 MEMU（主菜单）进入右边菜单：MEMU F1：DATA COLLECT（数据采集） F2：LAYOUT F3：MEMORY MGR （内存） B 按 F1 进入右边菜单 SELECT A FILE （选择文件）FN： （文件名） INPUT LIST ----- ENTER F1 F2 F3 F4 C 按 F1 输入文件名或按 F2 LIST（列表）列出所要选择的文件，按 F4 ENTER（确认）进入数据采集菜单如右图： DATA COLLECT（数据采集） F1：OCC.PT# INPUT (输入测站点)F2：BACKSIGHT （后视） F3：FS/SS （测点） D 按 F1 输入测站点,用上下黑三角翻到数字键或字母输入，输完按 F3 REC（记录） ，自动返回数据采集菜单PT# PT—01（测站点名） ID ： INS.HT : 0.000m (仪器高) INPUT SRCH REC OCNEZ F1 F2 F3 F4 * 测站点设置完毕 E 由数据采集菜单按 F2 BACKSIGHT 后视） ，菜单如下：BS# （后视点名） PCODE ： R .HT : 0.000m (镜高) INPUT 0SET MEAS BS F1 F2 F3 F4 按 F1 输入后视点名 ，用上下黑三角翻到数字键或字母输入，输完按 F4 ENT（确认） ，再用上下黑三角翻到 R .HT : 输入 0.000m (镜高)，照准后视按 F2 0SET（置零） ，按 F3MEAS（测距）以便确认后视点是否正确。
*后视设置完毕 F 由角度距离测量中 C 项选 F3 ：FS/SS （测点） 出现右边菜单：PT# L5 PCODE ：------------------- R.HT : 1.500 m INPUT SRCH MEAS ALL F1 F2 F3 F4 按 F3 出现右边菜单：Uh SD *NEZ OFSET（高差） （斜距） （坐标） （ ）（2）坐标测量 A MEMU F1：DATA COLLECT（数据采集） F2：LAYOUT (放样) F3：MEMORY MGR （内存）B 选 F3：MEMORY MGR （内存）显示如下主菜单 F1：FILE STATUS 1/3 F2：SEARCH F3：FILE MAINTAN C 按 F4 进入主菜单第二页： MEMORY MGR 2/3 F1：COORD . INPUT F2: DELETE COORD F3: PCODE INPUT D 按 F1：COORD . INPUT , 输入或选择文件名SELECT A FILE （选择文件名） FN ：---------------------- INPUT LIST ------ ENTER （ 输入） （列表） （确认） E 按 F1（ INPUT）输入点名，按 F4 ENTER（确认）输入点坐标，按 F4 ENTER（确认）F 由（1）角度距离测量中 F3 ：FS/SS（测点）出现如下菜单 PT# PT---01POCDE ：TOPCONR．HT ：1.30m INPUT SRCH MEAS ALL F1 F2 F3 F4 G 按 F3 出现右边菜单：PT# L5 PCODE ：------------------- R.HT : 1.500 m INPUT SRCH MEAS ALL F1 F2 F3 F4 按 F3 出现右边菜单：Uh SD *NEZ OFSET（高差） （斜距） （坐标） （ ）按 F3 细部测量开始。
3LAYOUT (放样) A 按 MEMU 主菜单出现下边菜单： F1：DATA COLLECT（数据采集） F2：LAYOUT (放样) F3：MEMORY MGR （内存）B 选 F2：LAYOUT (放样)显示如下主菜单： SELECT A FILE （选择文件名） FN ：---------------------- INPUT LIST SKP ENTER （ 输入） （列表） （创建或重选） （确认） C 输入或选定文件后按 F4 （ENTER）显示如下主菜单：LAYOUTF1：OCC.PT# INPUT (输入测站点)F2：BACKSIGHT （后视） F3：LAYOUT (放样) D 因放样前坐标数据已提供，因此先按 F1 输入测站点号，再按 F2 输入后视点号，最后按 F3 进行放样测量 E 按 F3：LAYOUT (放样) 显示如下菜单：LAYOUT PT # ：INPUT LIST NEZ ENTERF1 F2 F3 F4 按 F1（输入点号）再按 F4（确认）输入镜高后确认4 数据传输 A 按 MEMU 显示如下菜单： F1：DATA COLLECT（数据采集） F2：LAYOUT F3：MEMORY MGR （内存）B 选 F3：MEMORY MGR （内存）显示如下主菜单：F1：FILE STATUS（文件位置） 1/3 F2：SEARCH （查找） F3：FILE MAINTAN F1 F2 F3 F4按 F4 两次出现如下菜单：MEMORY MGR F1：DATA TRANSFER（数据传输） F2：INITIALIZE （初始化）C 按 F1：DATA TRANSFER 出现如下菜单：F1：SEND DATA（发送数据）F2：LOAD DATA（接收数据）F3：COMM. PARAMETERS（平均值）D 按 F1：SEND DATA（发送数据）出现如下菜单：SEND DATA F1：MEAS .DATA F2：COORD .DATA F3：PCODE .DATA E 按 F1：MEAS .DATA 出现如下菜单：SELECT A FILE （选择文件名）FN : -------------- INPUT LIST ------ ENTER ( 输入) （列表） （确认） F 按 F4 ：ENTER（确认）出现。
