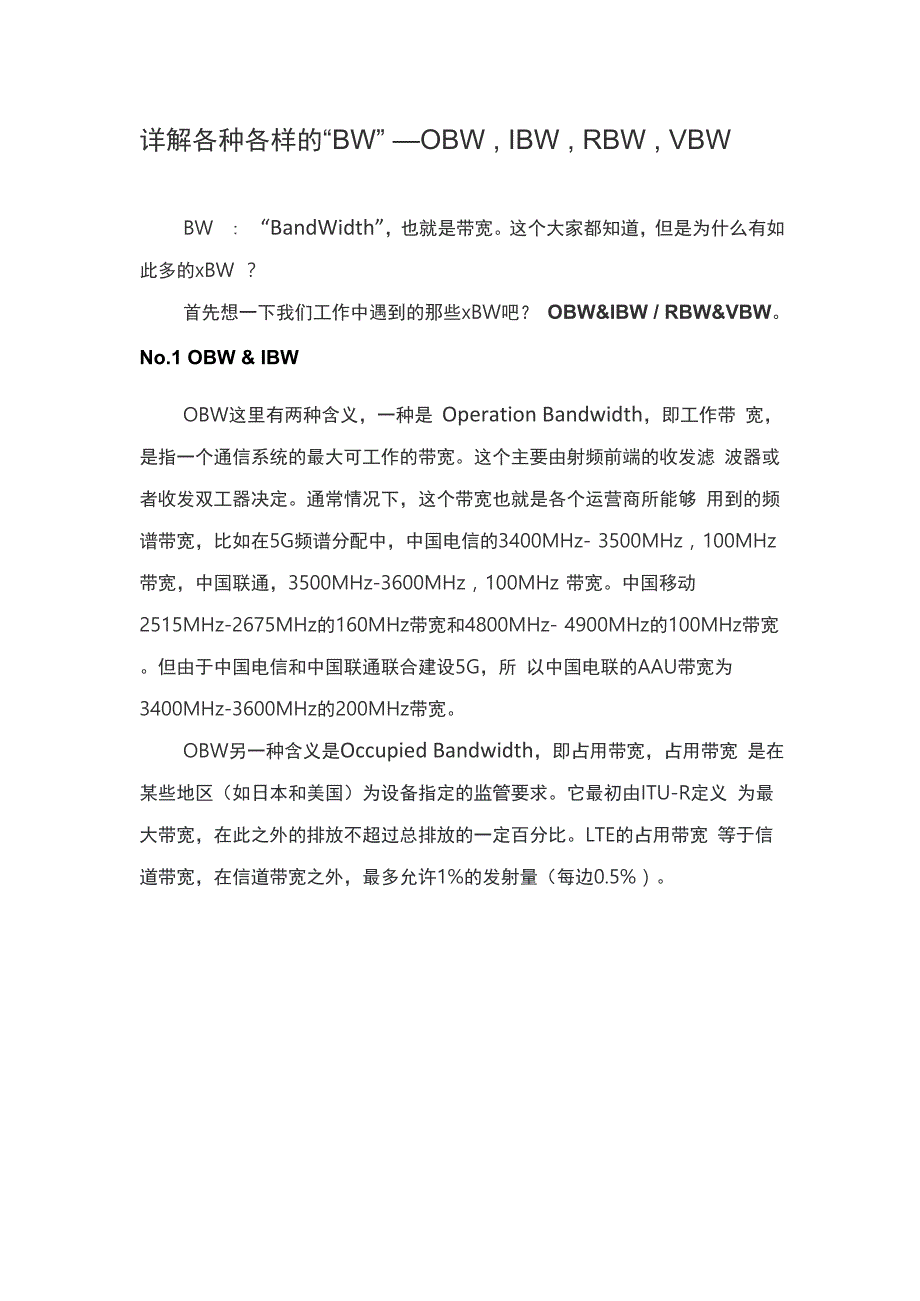

详解各种各样的“BW” —OBW , IBW , RBW , VBWBW : “BandWidth”，也就是带宽这个大家都知道，但是为什么有如 此多的xBW ？首先想一下我们工作中遇到的那些xBW吧？ OBW&IBW / RBW&VBWNo.1 OBW & IBWOBW这里有两种含义，一种是 Operation Bandwidth，即工作带 宽，是指一个通信系统的最大可工作的带宽这个主要由射频前端的收发滤 波器或者收发双工器决定通常情况下，这个带宽也就是各个运营商所能够 用到的频谱带宽，比如在5G频谱分配中，中国电信的3400MHz- 3500MHz，100MHz 带宽，中国联通，3500MHz-3600MHz，100MHz 带宽中国移动2515MHz-2675MHz的160MHz带宽和4800MHz- 4900MHz的100MHz带宽但由于中国电信和中国联通联合建设5G，所 以中国电联的AAU带宽为3400MHz-3600MHz的200MHz带宽OBW另一种含义是Occupied Bandwidth，即占用带宽，占用带宽 是在某些地区（如日本和美国）为设备指定的监管要求它最初由ITU-R定义 为最大带宽，在此之外的排放不超过总排放的一定百分比。
LTE的占用带宽 等于信道带宽，在信道带宽之外，最多允许1%的发射量（每边0.5%）Bandwidth: 55.377 kHz0 50 100 150 200 260 M 350 4(V> 秀细顶翻Frequency (kHz)IBW即Instantaneous Bandwidth ，瞬时带宽，是指通信系统在瞬间 可发射和接受信号的最大带宽这个受数字采样频率和PA的工作带宽限 制，1、PA是线性器件，如果频带太宽，其线性特性很难保证，一旦超过线 性范围，PA性能下降，峰均比严重；2、RRU中的数字采样一般有ADC完成，高精度的ADC十分昂贵，在低成本的前提下，IBW很难作的很宽这也是5G NR的AAU的一个重要指标据说N在5G招标中的失利 就与这个IBW有关中国电联提出了苛刻的200MHz的IBW工作带宽（OBW），瞬时带宽（IBW）和占有带宽（oBW）之间的关 系我们借用无线深海《一文看懂RRU :基站辐射的「万恶之源」》的总 结：工作带宽 > =瞬时带宽 > =占有带宽"比如，一款5G RRU支持的工作带宽是400M，IBW是300M，OBW是 200M，运营商可在这300M IBW的范围内灵活配置载波来发射信号，可 以是连续的200M，也可以是不连续的几块，如100M + 50M + 50M，总之这些载波的带宽之和不能大于200M的OBW，边界跨度不能超过300M的 IBW。
"工作带宜pawtion Band width =400MHz瞬时带宽占用带竟 OB W=100+60+40=200M Hz300M100MNo.2 RBW & VBW这两个带宽通常在测试仪器中出现，比如频谱分析仪RBW即Resolution Bandwidth ，分辨率带宽RBW决定了分辨率带宽，而分辨率带宽与仪器能探测到的最小带宽有关带宽越小，光谱分辨 率越高然而，显示器更新所考虑的全频率范围的速度和频率分辨率之间存 在权衡，后者与区分紧密相连的频率成分有关对于扫频调谐的架构，这种 扫频时间的关系是有用的:ST是扫频时间（以秒为单位），k是比例常数，跨度 是所考虑的频率范围（以赫兹为单位），RBW是分辨率带宽（以赫兹为单位） 它决定了射频噪声的底面以及两个信号的距离有多近，并且仍然可以被分析 仪分解成两个单独的峰值降低RBW滤波器的带宽会降低测量噪声底，反 之亦然这是由于较高的RBW滤波器比较低带宽的RBW滤波器通过包络 检波器的频率成分更多，因此较高的RBW会导致较高的测量噪声下限VBW即Video Band Wdth，显示带宽平均或峰值检测然后指的是 设备的数字存储部分如何记录样本，它采取几个样本每时间步和只存储一个 样本，要么样本的平均值或最高的一个。
视频带宽决定了区分两个不同功率 级别的能力这是因为较窄的VBW可以消除检测器输出中的噪声这个滤 波器是用来通过消除包络线的噪声来平滑显示的与RBW相似，当VBW 小于RBW时，VBW会影响显示的扫描时间当VBW小于RBW时，这种 扫描时间的关系是有用的RBW，分辨率带宽，有人也叫参考带宽，表示测试的是多大带宽的功率，如测试一 GSM2W干放满功率单载波输出时，RBW设为100KHz时测 得30dBm，设为200KHz测得33dBmRBW实际上是频谱仪内部滤波器 的带宽，（是中频滤波器的3dB带宽），设置它的大小，能决定是否能把 两个相临很近的信号分开它的设置对测试结果是有影响的只有设置 RBW大于或等于工作带宽时，读数才准确，但是如果信号太弱，频谱仪则 无法分辨信号，此时即使RBW大于工作带宽读数也会不准VBW，视频带 宽，表示测试的精度，越小精度越高，如将VBW设为100KHz，表示每隔 100KHz取一个样测试其电平，因此可以看到VBW设置越小其测试曲线越 光滑VBW是峰值检波后滤波器带宽，主要是使测试信号更加圆滑也是 3dB带宽别的厂家有6dB带宽的RBW要比VBW重要得多一般安捷 伦推荐VBW<0.01RBW.但很多实验表明VBW=0.1RBW 最合理。
RBW是解析带宽，VBW是视频带宽RBW不要超过SPAN的十分之 一，VBW可以设置为自动，如果信号比较弱的情况下，可以将 VBW减 小小结：前面介绍的OBW和IBW时通信系统的工作指标，而后者RBW和VBW是测试仪器用到的分辨率和显示带宽虽然在射频设计中，我们经常到，但还是要注意区分瞬了容易闹出笑话来当然除了文中提到的，还有载波带宽CBW，中频带宽IFBW (IBW),相 对带宽和绝对带宽。
