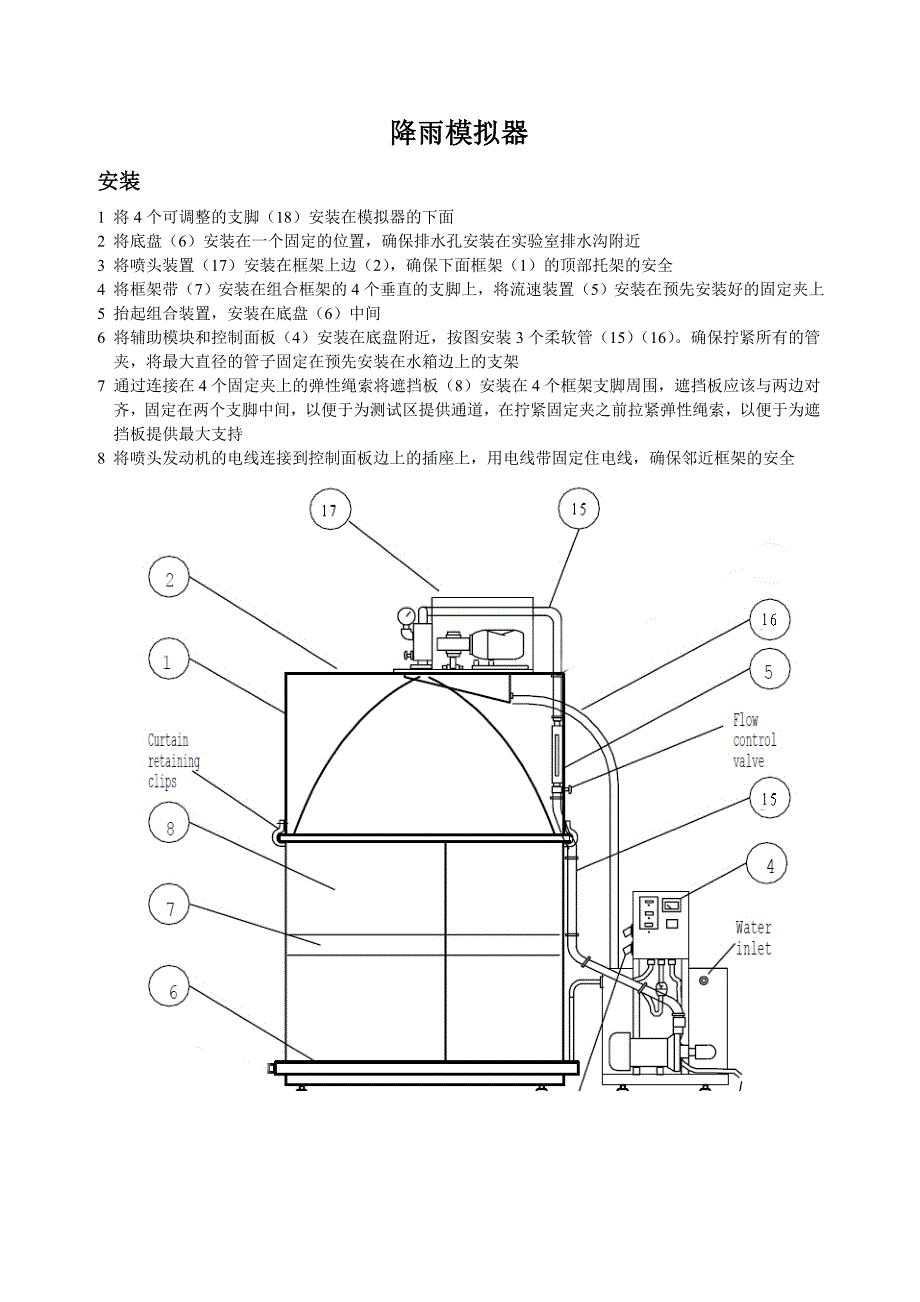

降雨模拟器降雨模拟器安装安装1 将 4 个可调整的支脚（18）安装在模拟器的下面 2 将底盘（6）安装在一个固定的位置，确保排水孔安装在实验室排水沟附近 3 将喷头装置（17）安装在框架上边（2） ，确保下面框架（1）的顶部托架的安全 4 将框架带（7）安装在组合框架的 4 个垂直的支脚上，将流速装置（5）安装在预先安装好的固定夹 上 5 抬起组合装置，安装在底盘（6）中间 6 将辅助模块和控制面板（4）安装在底盘附近，按图安装 3 个柔软管（15） （16） 确保拧紧所有的管 夹，将最大直径的管子固定在预先安装在水箱边上的支架 7 通过连接在 4 个固定夹上的弹性绳索将遮挡板（8）安装在 4 个框架支脚周围，遮挡板应该与两边对 齐，固定在两个支脚中间，以便于为测试区提供通道，在拧紧固定夹之前拉紧弹性绳索，以便于为 遮挡板提供最大支持 8 将喷头发动机的电线连接到控制面板边上的插座上，用电线带固定住电线，确保邻近框架的安全供水供水1 用一段 50mm 孔径的柔软管连接底盘排水孔和实验室的排水沟 2 将水箱的进水管连接到实验室的供水装置，让水流进水箱，水箱内的水位由浮球开关自动控制试运转试运转确定安装完成后，进行以下步骤试运转： 1 检查圆盘固定把手是否固定 2 打开控制面板门，将绝缘门打开到 ON 位置 3 将速度控制开关打开到 ON 位置，检查指示灯是否工作 4 转动速度控制按钮，检查发动机的运行情况和总的速度范围内速度指示器情况 5 检查圆盘是否能自由转动，是否发生堵塞。
如果发生堵塞，通过调节两个杆状螺丝来从新设置圆盘 位置 6 打开速度控制按钮，圆盘缓慢转动，将速度突然调到 0，可以看见圆盘孔隙设置状况 7 转动圆盘固定把手，检查孔隙开口能否在其满刻度范围内进行调节，将孔隙打开到最大 40 度，固定 圆盘固定把手 8 转动速度控制按钮将速度调到最大，检查圆盘孔隙调节是否发生堵塞每个孔隙设置都要重复这一 步骤 9 将速度控制器调到大约中速（60rpm） 10 关闭流速控制阀，打开抽水泵 11 逐渐的打开流水阀，直到水从喷嘴中流出 12 将流水阀开到最大，检查流速计和压力表是否工作正常 13 检查所有水管是否连接紧密试验试验 A试验目的：通过增大圆盘孔隙来评定模拟降雨的强度和均匀度的变化 设备安装：将测试平台的中心通过铅垂线垂直的放在喷嘴下面，按图所示将盛水容器放到测试台面上， 盛水容器可方可圆，小型雨量计或测量圆筒最好，容器的号码能够清晰的标记其所在的位置辅助设备：木板 大约 0.6m x 0.6m，500ml 或 1000ml 精确测量圆筒，秒表 可用变量的初始值：压力表=0.4 bar圆盘转速=100rev/min圆盘孔隙=10°操作步骤：用木板盖上容器，选择好各项参数值，开启模拟器，直到降雨达到稳定时移开木板，同时 用秒表开始计时，让降雨持续一段时间，例如 10 分钟，从新盖上木板，关闭模拟器。
测量每个容器内的水的容积，注意容器代表性的面积将孔隙度设为 15°，20°，25°，30°，重复此操作步骤 计算结果： 降雨强度用单位时间内降雨量来表示，计算公式：I=×600 公式中 Q=容器中的降雨总量tAQ *A=容器总面积t=降雨时间 降雨均匀度公式：Cu=100（1-） 公式中 m=同一时段降雨面上的测点雨量nmx.n=测点总数x=每个测点雨量与平均降雨量的差值 将测量结果填入下表收集的降雨量10152025301容器编号降雨总量平均降雨强度均匀度试验试验 B B试验目的：模拟降雨的雨滴大小和降雨分配，来调查压力和孔隙度大小对降雨分配的影响 设备安装：本实验为室内试验，有无测量平台均可 辅助设备：若干滤纸（Whatman 1 号） ，甲基蓝粉末或亚甲基蓝，适合滤纸大小的垫板 可用变量的初始值：压力表=0.4 bar圆盘转速=70rev/min圆盘孔隙=10° 操作步骤：选择好压力和孔隙度数值，开启模拟器，等到降雨达到稳定状态，将准备好的滤纸注入染 料放到降雨里充足的时间以便形成清晰的标记，使污点和雨滴的重叠最小，只有多练习才 能控制好在雨里的最佳时间。
记录滤纸上标记的数量和大小，根据校正曲线得到雨滴大小的分配，通常按雨滴直径大小 分类，例如 0.75mm 或 1mm，计算每个种类的雨滴总数推荐将种类划分为 0.5mm 或 1.0mm在相对于中间喷嘴的其它位置重复几次，------调查压力对雨滴大小分配的影响，可以在相同的孔隙度和速度下调整压力为 0.2、0.3、0.5bar在 0.3bar 下的压力下，调整孔隙度为 5°和 30°来评定对雨滴大小分配的影响计算结果：雨滴实际粒径和滤纸色斑直径之间的关系Dd=m m，n 都是经验常数Ddn将计算结果填入下表雨滴直径 分类 mm中数雨滴 直径雨滴容积63d雨滴分类 的数量降雨总体 积占总体积 的百分比 %累积百分 比 %试验试验 C试验目的：不同降雨强度下测定模拟降雨的动能 设备安装：此试验为普通室内试验，降雨强度根据试验 A 得出，雨滴大小的分配由试验 B 得出 可用变量的初始值：压力表=0.4 bar圆盘转速=70rev/min圆盘孔隙=20° 操作步骤：根据试验 A 测出平均降雨强度，根据试验 B 测定雨滴大小的分配 计算结果： 降雨动能是单个雨滴动能之和，计算公式为e=mv m 为雨滴质量 212v 为冲击速度 FIL3 的两个喷头的冲击速度可以根据下图得到：将计算结果填入下表 平均降雨强度：I=（）mm/hr雨滴分类 直径中数雨滴 直径雨滴容积63d雨滴数量每个分类 的总质量速度 m/sV2雨滴动能==试验试验 D实验目的：土壤溅蚀和模拟降雨强度之间的关系 设备安装：此试验为室内试验，在喷嘴周围放置几个溅蚀杯，溅蚀杯旁边放置雨量计，如图辅助设备：木板 0.6m x 0.6m 操作步骤：1 准备细沙，先用 60 目的土壤筛筛选，然后再用 70 目的土壤筛筛选，使用留在 70 目土壤 筛中的沙子2 将沙子平铺在溅蚀杯上，称量重量3 将溅蚀杯放到浅水中，使沙子饱和4 将溅蚀杯放到预定的位置上，旁边放上雨量计5 先溅蚀杯上放上木板，选择好压力和孔隙度后，开启模拟器6 等到降雨稳定后，移开木板，开始计时7 持续一段时间后，从新盖上木板，关闭模拟器8 取走溅蚀杯，烘干后称量其重量，计算产沙量9 取走雨量计，测量雨水容积10 选择不同的孔隙度和压力重复以上步骤 计算结果：溅蚀杯 号码溅蚀杯降雨 前重量溅蚀杯降 雨后重量产沙量 g/m2h产沙量修 正值降雨量降雨强度根据下图来计算产沙量修正值实验实验 E实验目的：土壤流失与降雨强度之间的关系 设备安装：模拟器用于室内实验，测量平台放到喷头下面，冲刷板放到如图位置辅助设备：木块、冲刷板、收集筒、雨量计、测量筒、秒表 操作步骤：1 准备土样，所选土样经过 8mm 土壤筛筛选，在冲刷板上放 200g，不要压实2 雨量计和收集筒按上图位置放好3 选择好压力和孔隙度后，开启模拟器4 降雨持续 5-10 分钟后，收集浑水溶液5 通过测量浑水的容量和重量及泥沙比，计算侵蚀量6 改变坡度、压力重复以上步骤 初始设置：压力=0.4bar圆盘速度=100rev/min孔隙度=10°坡度=5° 计算结果：冲刷板号开始时土 壤干重结束时土 壤干重总的土壤 流失冲刷流失溅蚀流失降雨量降雨强度仪器维护：仪器维护：为保证仪器的正常使用，仪器的正确保养分厂重要。
仪器的日常维护应由熟悉仪器操作的人员进 行在常规保养的同时，有以下几点要特别注意：仪器不使用时，做断电处理仪器不使用时，要排净仪器中残留的水仪器的外部要定期清洗，一定不能用研磨剂或溶剂工作模块需要定期清洗，去除杂质和沉积物一定不能用研磨剂或溶剂附录：通地泄露断路器（附录：通地泄露断路器（ELCBELCB）安装）安装1 确定仪器和电源断开 2 确定断路器的合适的位置或挨近仪器 3 移开固定基座的盖子 4 确定基座的位置，钻 2 个孔 5 用合适的螺丝固定基座 6 将 ELCB 固定到基座上 7 剥开 130mm 的线的外壳，要符合 ELCB 8 剪断火线和零线连接 ELCB，不要剪断地线 9 重新装上基座和 ELCB 的盖子 10 重新连接上主电源 11 打开 ELCB 如图。
