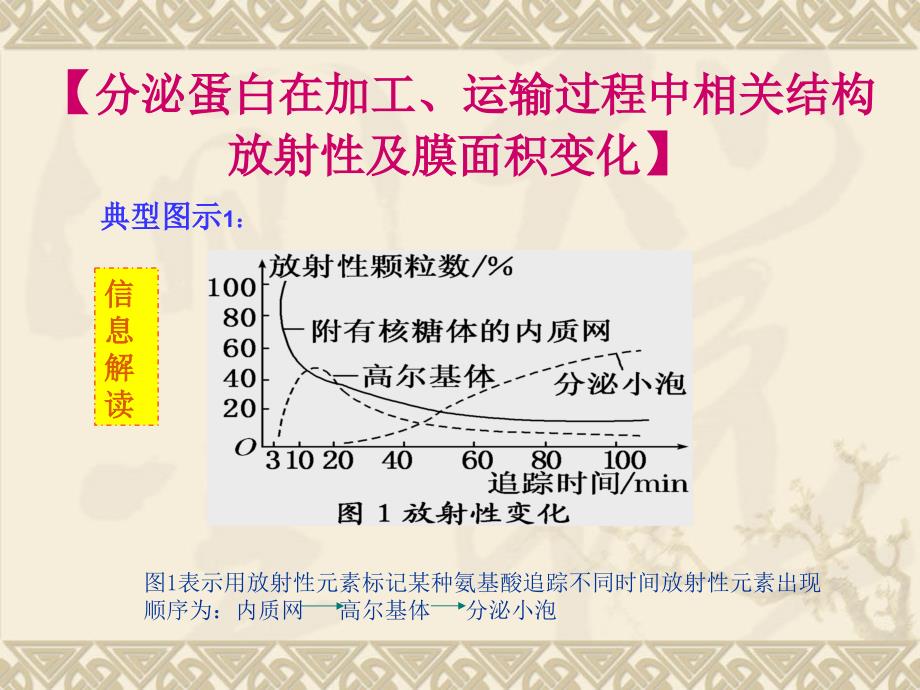

分泌蛋白在加工 运输过程中相关结构放射性及膜面积变化 典型图示1 信息解读 图1表示用放射性元素标记某种氨基酸追踪不同时间放射性元素出现顺序为 内质网高尔基体分泌小泡 典型图示2 信息解读 内质网膜面积减小 高尔基体膜面积基本不变 细胞膜面积相对增大 信息解读 典型图示3 分泌蛋白加工 运输过程为 出芽 囊泡 出芽 囊泡 高尔基体 细胞膜 内质网 内质网膜面积减小 细胞膜面积相对增大 高尔基体膜面积先增大后减小 保持基本不变 2 解答此类问题时 要先判断该物质是否是分泌蛋白 并结合分泌蛋白的合成 加工和运输过程进行综合分析 解题技法 1 分析此类问题要注意横坐标和纵坐标表示的含义和每一个柱状图代表的物质 结构 要对同一物质 结构 变化前后进行比较 与物质跨膜运输有关的曲线解读 典型图示1 信息解读 曲线1表示的运输方式为 曲线2表示的运输方式是 P点之后运输速率不变的原因是 自由扩散 协助扩散或主动运输 蛋白的数量有限 膜上载体 典型图示2 信息解读 P点之后物质运输方向为从低浓度 高浓度的逆浓度运输 该曲线表示的运输方式为主动运输 典型图示3 信息解读 P点之后运输速率不变的限制因素是 载体蛋白的数量 曲线4表示的运输方式为 主动运输 曲线4表示的运输方式为 若曲线4表示哺乳动物成熟红细胞的物质运输 还可表示主动运输 哺乳动物成熟红细胞无线粒体 进行无氧呼吸 自由扩散或 协助扩散 解题技法 1 分析此类曲线题时 要注意区分横坐标表示的意义 如曲线2和曲线4横坐标不同 表示的物质运输方式不同 2 解答此类问题时 要明确自由扩散 协助扩散和主动运输三种跨膜运输方式的区别和联系 主要从是否需要能量和载体蛋白两个方面考虑 。
