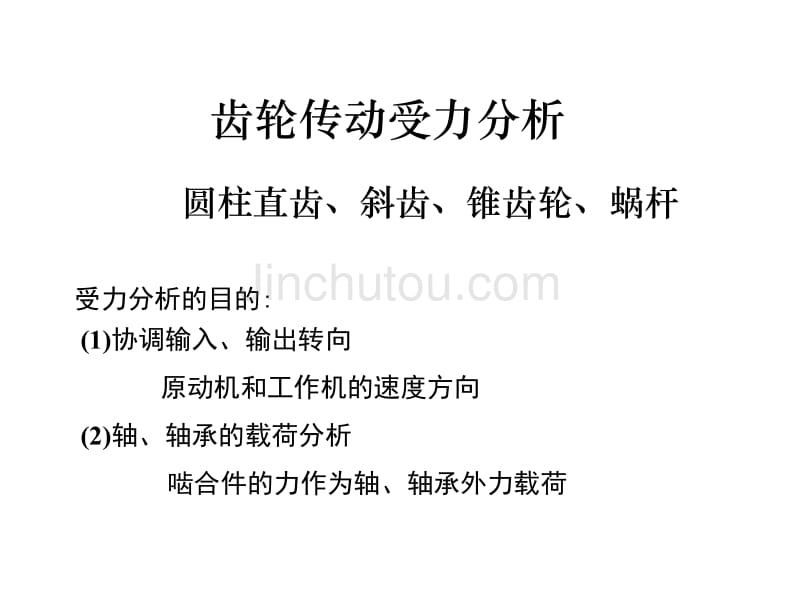

齿轮传动受力分析圆柱直齿、斜齿、锥齿轮、蜗杆受力分析的目的:(1)协调输入、输出转向原动机和工作机的速度方向(2)轴、轴承的载荷分析啮合件的力作为轴、轴承外力载荷T1,n1 主动从动T2n2Ft1Ft2Fr1Fr2Ft1Ft2T1,n1T2n2从动主动Fr2Fr1O2O11 直齿轮轮齿受力方向、转速、转矩方向分析主动轮上的圆周力Ft与其速度方向相反；从动轮上的圆周力Ft与其速度方向相同，径向力指向各轮的轮心T1,n1主动从动T2n2Ft1Ft2T1,n1T2n2从动主动Fr2Fr1Fa1Fa2O2O1Fa1Fa2Ft1Ft22 斜齿轮轮齿受力方向、转速、转矩方向分析Fr、Ft的判定与直齿轮相同主动轮轴向力Fa1左旋用左手；右旋用右手判断从动轮Fa2与其相反3 锥齿轮受力方向分析T1,n1n2T2Fr1Fr2Fa1Fa2主动从动 Ft1Ft2O4 两级圆柱齿轮传动的情况输入轴输出轴中间轴n1 n2n3Fa1Fa2123 4Fa3中间轴上两个齿轮的轴向力方向相反，减轻中间轴和轴承的受力n35 锥柱两级齿轮传动的情况输入轴n1Fa2234Fa3中间轴上两个齿轮的轴向力方向相反，减轻中间轴和轴承的受力n3中间轴n21n1Fa1n2n1Fr1Fr1Ft2Ft1Fa2Fr1Fr1n212216 蜗杆传动的情况受力分析的目的:(1)协调输入、输出转向原动机和工作机的速度方向(2)轴、轴承的载荷分析啮合件的力作为轴、轴承外力载荷。
