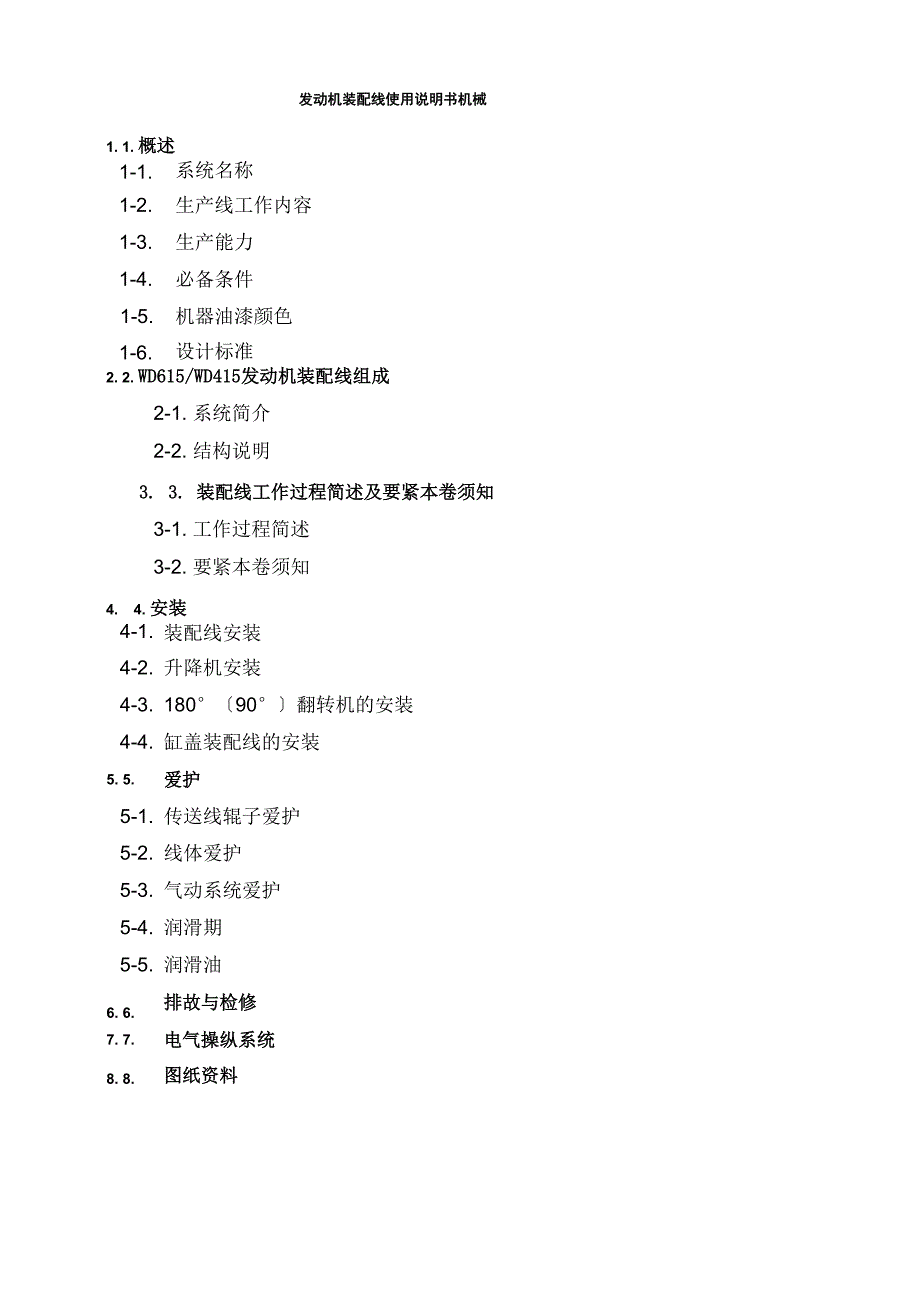

发动机装配线使用说明书机械1. 1. 概述1-1.系统名称1-2.生产线工作内容1-3.生产能力1-4.必备条件1-5.机器油漆颜色1-6.设计标准2. 2. WD615/WD415发动机装配线组成2-1. 系统简介2-2. 结构说明3. 3. 装配线工作过程简述及要紧本卷须知3-1. 工作过程简述3-2. 要紧本卷须知4. 4. 安装4-1.装配线安装4-2.升降机安装4-3.180°〔90°〕翻转机的安装4-4.缸盖装配线的安装5. 5.爱护5-1.传送线辊子爱护5-2.线体爱护5-3.气动系统爱护5-4.润滑期5-5.润滑油6. 6.排故与检修7. 7.电气操纵系统8. 8.图纸资料1. 概述1-1.系统名称 : WD615/WD415 发动机装配线1-2.生产线完成内容:欧III机型、欧II机型、直列四缸柴油机装配线，完成发动机上各零部件的装配，包装 前的预备工作1-3.生产能力- 生产量（生产目标） : 6万台/年（2班制）- 每年工作日 :250 日- 日工作时刻 : 16小时- 生产效率：85％-节拍：＜3分钟1-4.必备条件1）压缩空气在端点处空气供应为5 Kg/cm2）提供电源 AC220V;50Hz1-5.设备油漆颜色1） 机用: RAL 90021-6.设计标准1）GB （中国标准）2） KS （韩国工业标准）3） JIS日本工业标准）4） ISO （国际标准化组织）2. 装配线组成装配线线长270m，为柔性直线环行输送，单层滚道及地下输送线。
单层滚道为装配作业 输送滚道，托盘用上线吊车在起始工位上线，单层线设有92个装配工位，单层线起始端和末 端人工通过自行小车内下料，中间由两个180°翻转机、两个90°翻转机半自动翻转，实现特定工位、特定动作的要求和安全防护功能；实现三种型号的发动机在一条装配线上装配WD615/WD415发动机环行装配线包括输送线体〔单层输送线构成的内装线、外装线、发 动机地下输送线、托盘返回输送线〕、发动机输送托盘 （100 件）、托盘辅助托架〔样品 1 件〕、四台升降机〔三台带转台〕、两台 180°翻转机、两台 90°翻转机、二台相位旋转 机、辅助托盘〔样品2件〕、五个转台、缸盖装配线及电气、气动系统等设备或装置NO种类数量（套）备注1WD615/WD415发动机装配线主体1-单层线体〔摩擦辊道线〕58-倍速链〔下层托盘返回〕4—辅助托盘2—托盘100—托盘辅助托架1—升降机4—180°翻转机2—90°翻转机2—相位旋转机2—气动助力机械手1—转台5—脚踏开关79—停止器912缸盖装配线1—单层线体4—气门油封压装机〔二气门〕1—气门油封压装机〔四气门〕1—缸盖试漏机1—气门卡瓣压装机〔二气门〕1—气门卡瓣压装机〔四气门〕1—气门拍打机〔二气门、四气门共用〕1—气动助力机械手1-气门凹凸度测量机-180°翻转机123气动系统14电器操纵系统12-1. 系统简介NO种类说明备注1单层输送线1） 类型：端面摩擦输送滚道2） 导向：铝型材，尼龙导向条3） 辊子：①90*404） 链条：10A； P=15.8755） 驱动电机-CNHM1-6110-51 （0.75KW ；住友电机）-CNHM2-6125-51〔1.5KW； 住友电机）-CNHM3-6125-51 （2.2KW； 住友电机）-RNYM1-1530-120 （0.75KW；住友电机〕-轴承：6907ZZ6） 截面尺寸-734WX528H7） 停止器（SMC）-①80*40〔单层线〕-①63*40〔下层倍速链〕8） 速度：5.4 M/min2带转台升降机1） 类型：气缸带动，两侧加装直线导轨辅助， 保证升降机的平稳运行，升降台为铝合金框 架，电机驱动，前端设有停止器，后端设有 止回器2） 升降机气缸：-CS1F160-550〔第一个升降机〕 SMC 2件-CS1F250-700〔第二、三升降机〕SMC 4件-CS1F160-300〔第四个升降机〕SMC 2件2） 停止器-缓冲停止器：80*40 3件3） 链条：10A： P=15.87512A： P=19.054〕驱动电机：-RNYM05-1430-80 （0.4KW :住友电机）5〕旋转气缸：-CA2T-63-600 SMC 3件390°及180°翻转 机1） 180° 举升气缸1: 200*〔450 — 110〕； 1套2） 90° 举升气缸 ：200*〔450 — 120〕； 2套3） 180° 举升气缸2: 200*〔550 — 220〕； 1套4） 夹紧气缸：—CS1C125-600 SMC 4件5） 翻转气缸：—CA1L100*100〔90° 翻转机〕 SMC 4件—CA1L100*200〔180° 翻转机〕SMC 4件6） 夹紧锁紧气缸：—CQ2WB63-30DM SMC 8件7） 升降锁紧气缸：—CQ2WB63-30DM SMC 8件8） 链条：—16A； P=19.059） 定位：—利用飞轮壳和齿轮室上的孔及曲轴、曲 轴孔定位10） 定位轴及定位套：钢制和铜制11） 设备总高：最高3100mm12） 提升速度，气动节流调速。
490°转台1） 类型：气缸转动—气缸 CA2T-63-600 SMC 1件2） 停止器— 缓冲停止器：80*40 SMC3〕输送滚道电机：—RNYM05-1430-80 （0.4KW :住友电机）4〕链条：—10A； P=15.8755相位旋转机1） 用途：发动机曲轴自动完成120°旋转2） 定位：利用曲轴后端面外径及销3） 链条：108A P=12.74） 旋转电机：-CNHM02-6100DA-B-165 0.2Kw 住友 1件5） 移动气缸：- 前后移动气缸CQ2B50-50DM SMC 2件-左右移动气缸CA2L50-300 SMC 1件-左右移动气缸CA2L50-200 SMC 1件6） 停止器-缓冲停止器：80*40 SMC7） 外形尺寸-1360LX640W X1300H6发动机托盘1）材料：钢制托盘，底面与输送线体摩擦辊接 触面硬度为HRC40-452〕结构：米纳双层可回转结构，上层 能够36 0°水平任意轻松回转，并能每90°定位，回 转过程易于操作，托盘前后安装有减震垫， 回转中心安装轴承，上层安装有辅助支撑辊 轮轴承，保证回转的平稳3〕定位：1- 4个立柱采纳销孔和端面定位。
2- 采纳两个销孔和端面定位3- 采纳两个螺栓头和端面定位4- 米纳辅助托架定位7缸盖装配线1） 类型：自由滚道机动辊道混合输送2） 导向：钢制导向条，尼龙辊轮3） 链条：05B； P=8mm；4〕高度：850mm；4） 驱动：-自由辊道由人工推动；-电机驱动 CNHM05-6090-430.4KW ；住友电机；1件5） 线长：约18米〔包括横段〕8缸盖气门卡瓣压装 机1） 类型：半自动设备，人工上料，自动压装， 双手按钮启动，四气门与两气门各1台2） 定位方式：前端停止器，后端止回器采纳一 面两销定位3） 压装气缸：-CS1WFN125-100 SMC 2件4〕停止气缸：-CQ2B50-20D SMC 2件5〕有机玻璃防护9缸盖气门油封压装 机1） 类型：半自动设备，人工上料，自动压装， 适于各类型产品，压头能够更换，四气门与 两气门各1台2） 定位方式：前端停止器，后端止回器采纳一 面两销定位3） 压装气缸：-40*200 SMC 6件4） 举升气缸：-CS1F125-50 SMC 2件5） 停止气缸：-CQ2B50-20D SMC 2件10缸盖气门拍打机1〕拍打方式：-电机通过齿形带，带动凸轮轴转动来实 现气门的拍打过程，四气门与两气门各1 台2〕定位方式：-前端停止器，后端止回器；举升后采纳一 面两销定位。
3〕举升定位气缸：-CS1F140-45 SMC 2件4〕停止气缸：-CQ2B50-20D SMC 2件5〕驱动电机-CNHM1—6090T3 0.75kW，住友 2件11缸盖气门试漏机1） 定位方式：前端停止器，后端止回器；举升 后米纳一面两销定位2） 举升定位气缸：-CS1FN140-45 SMC 1件3） 端面封严气缸：-CA2F80-50 SMC 2件4） 上端封严气缸：-CA2F80-50 SMC 1件5） 停止气缸：-CQ2B50-20D SMC 1件6） 检测方式：端面聚胺脂彷形密封，2台试漏仪同时检测进、排气门的干式检测7） 试漏仪品牌：美国USON8） 试漏合格标准：充气压力0.05-0.08MPa，承诺泄漏量30-40ml/min12气门凹凸度仪1） 类型：手动对缸盖气门凹凸度进行测量2） 检测方式：手持式检测3） 校正基准：经磨削的面板4） 气门底面在气缸盖上的凹入值：四气门：进气：0.97〜1.40mm,排气：0.71〜1.05mm；二气门：进气：0.75〜1.15mm,排气：1.08 〜1.48mm；13缸盖手动翻转机1〕类型：人工手动推入、翻转180°后推出2〕辊轮：NATR10PPX 镇江飞亚3〕翻转过程灵活、可靠。
2-2. 结构说明环行单层装配线•完成对发动机缸体的自动输送、半自动翻转、在特定工位完成特定动作的要求和安全 防护功能，实现多种型号的发动机在一条装配线上工作•环行装配线分为：内装线和外装线 •机体由自行小车输送到线体上方，人工将机体上料到托盘 •输送线线体采纳铝型材结构，输送线线体的支撑采纳钢结构支架 •单层摩擦辊轮传动•摩擦辊轮采纳链轮驱动、端面摩擦副传动的结构形式，表面镀硬铬〔硬铬表面进行 磨削〕•辊轮采纳双面支承，双侧固定，刚度好，寿命长•每个工位的承载能力：1200Kg•线体上层装配工位展开长：内装线 95米，38个工位；外装线长110米，大约45个工 位，返修25米，8个工位；地下回程摩擦辊轮输送线16米，〔用于输送发动机〕备速 链输送线31米〔用于输送空托盘〕线体大部分工位间距2200mm〔拆卸曲轴箱处工位 间距3000mm 9处〕•传动形式：减速电机〔品牌：住友电机SUMITOMO〕带动、带减速电机的驱动系统安 装体下侧•输送线线体采纳结构强度好，精度稳固性高，寿命长 •输送线由可互换的标准段构成，操纵、搬运、修理方便 •辊道两边有非金属。
