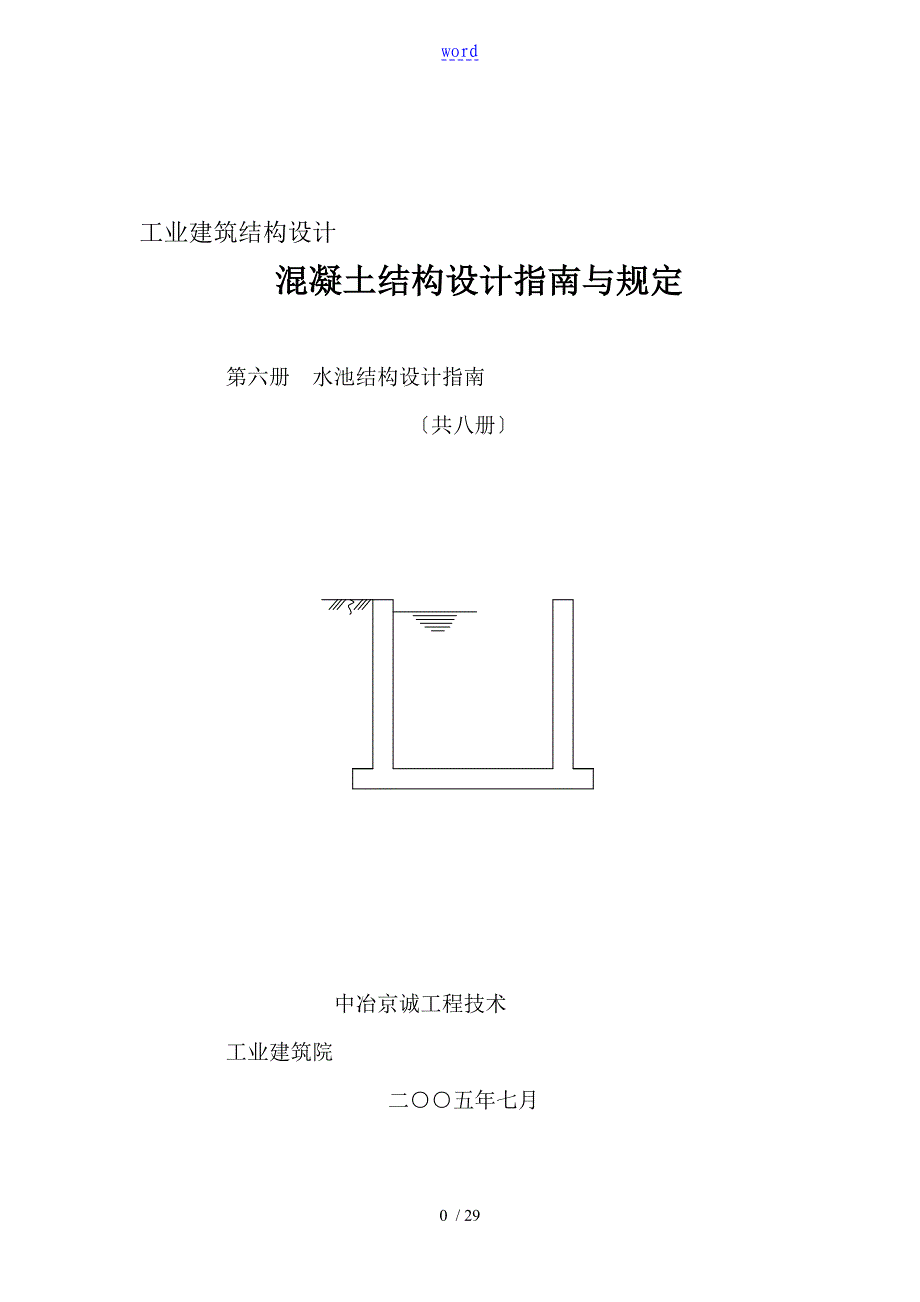

word工业建筑结构设计混凝土结构设计指南与规定第六册 水池结构设计指南 〔共八册〕中冶京诚工程技术工业建筑院 二○○五年七月目录一． 材料………………………………………………………2二． 水、土压力计算…………………………………………3三． 侧壁力计算……………………………………………4四． 底板力计算……………………………………………6五． 配筋计算…………………………………………………9六． 裂缝宽度验算……………………………………………9七． 侧壁、底板厚度拟定………………………………… 10八． 抗浮验算……………………………………………… 11九． 工况组合……………………………………………… 11十． 构造要求……………………………………………… 11十一． 按强度与裂缝宽度控制的最大弯矩值〔附表三〕… 14十二． 例题…………………………………………………… 26 绪华 衍法 编程：覃嘉仕钢铁厂的设计中会经常遇到水池，无论是炼铁、炼钢，还是轧钢，都存在水池因没有统一的设计方法，导致设计方法较为离散。
结合《给水排水工程钢筋混凝土水池结构设计规程》〔CECS 138:2002〕，对水池结构的设计方法进展一定的统一一．材料1．砼强度等级不低于C25，严寒和寒冷地区不低于C302．抗渗等级，根据最大作用水头与砼厚度的比值确定最大作用水头与砼壁、板厚度之比iw抗渗等级 ＜10 S4 10~30 S6 ＞30 S8注：抗渗等级si的定义系指龄期为28d的砼试件，施加i×一般情况下采用S6即可满足要求3．抗冻等级最冷月平均气温低于－3℃的地区，外露的钢筋砼构筑物的砼应具有良好的抗冻性能，按下表采用：大气温度抗冻等级最冷月平均气温低于－10℃ F200最冷月平均气温在－3～－10℃ F150砼抗冻等级Fi系指龄期为28d的砼试件，在进展相应要求冻融循环总次数i次作用，其强度降低不大于25%，重量损失不超过5%最冷月平均气温在《民用建筑热工设计规》GB 50176-93中查取如：℃℃℃℃℃℃℃℃℃℃根本上除东北、西北和华北的大局部地区外，其他地区均不需要考虑砼抗冻要求二．水、土压力计算1．水压力按季节最高水位计算水压力，勘察报告中一般提出勘察期间地下水位，可根据勘察的季节与水位变化幅度确定计算水位，准永久值系数为1.0。
2．土压力主动土压力系数Ka可按1/3，地下水位以上土的重度取18kN/m3，地下水位以下取土的有效重度，可按10 kN/m3，准永久值系数为1.03．地面堆积荷载〔作用于水池侧面〕无特殊情况时，地面堆积荷载取10 kN/m2，准永久值系数为0.54．汽车荷载〔作用于水池侧面〕等代均布荷载见下表，准永久值系数为0荷载等级等代均布荷载汽车—10级10 kN/m2汽车—15级12 kN/m2汽车—20级15 kN/m25．列车荷载〔作用于水池侧面〕假如枕木在滑裂体〔与水平面夹角55°斜面形成的滑裂体〕以外，如此不需考虑；否如此按60 kN/m2等代均布荷载考虑，准永久值系数为0上述均布荷载乘以主动土压力系数Ka后作为矩形分布的荷载作用于池壁上三．侧壁力计算1．平长壁板所谓平长壁板，即LB/HB＞2〔有顶板〕或LB/HB＞3〔无顶板〕的侧壁板取1m宽截条按竖向单向受弯计算，下端为固接，上端为自由〔无顶板时〕、铰接〔有顶板或局部走道板〕此时应考虑水平角隅弯矩，即验算构造水平筋能否满足水平角隅处的强度与裂缝宽度水平向角隅处弯矩： Mcx=mcqHB2 q—均布荷载或三角形荷载的最大值〔kN/m2〕 mc见下表：荷载类别池壁顶端支承条件mc均布荷载 自由 铰接三角形荷载自由铰接2．深长壁板所谓深长壁板，即HB/LB＞2的侧壁板，按两局部计算：从底板顶面算起，2LB以上局部按水平单向受弯计算，0~2LB局部按双向板计算，从底板顶面算起2LB处视为自由边。
3．矩形水池除上述两种情况外，即介于平长、深长之间的壁板，按双向受弯计算，以计算手册或软件进展计算4．圆形水池池壁根据水池高度、半径与壁厚确定计算模型，见下表：H/S圆柱壳力计算模型H/S≤1按竖向单向计算，类似于平板1＜H/S≤15按壳体计算环向和竖向力H/S＞15顶端自由时，H/S＞15局部的圆柱，按无约束的自由圆柱壳计算薄膜力H：圆柱壳池壁高度 S：圆柱壳的弹体特征系数，R：圆柱壳计算半径 h：池壁厚度计算可用水工结构手册图表人工计算，也可用SAP 2000软件进展计算人工计算较繁琐，最好以SAP 2000进展计算四．底板力计算1．长条水池〔净长/净宽＞2〕〔1〕池壁顶以上无荷载〔如无冷却塔等〕或荷载较小底板底面承受由侧壁传来的弯矩，分别按根本组合设计值和准永久组合设计值计算配筋和裂缝宽度底板顶面按构造配筋，即满足最小配筋率按最小配筋率确定的钢筋面积：As=ρmin×bh，ρmin为0.20%〔C25〕、0.21%〔C30〕也可根据厚度查表，选取较小配筋，表中配筋率ρ= As/bh0，其一定≥ρmin×h/h0， As/bh≥ρmin，等同于As/bh0≥ρmin×h/h0。
〔2〕池壁顶以上有荷载〔如冷却塔等〕底板以基底净反力按1m宽简支板计算，但要将壁板底部弯矩加到支座处，以降低底板跨中弯矩，Mz=ql2/8-MB基底净反力包括壁板、顶板与上部冷却塔等设备自重，而不包括池水重与底板自重采用桩基时以桩的净反力作为集中力计算跨中弯炬，板边负弯矩等于壁板底部弯炬，跨中正弯矩以负弯矩抵消一局部2．一般矩形水池〔净长/净宽≤2〕〔1〕池壁顶以上无荷载〔如无冷却塔等〕或荷载较小底板底面承受由侧壁传来的弯矩，分别按根本组合设计值和准永久组合设计值计算配筋和裂缝宽度底板顶面按构造配筋，即最小配筋率和考虑超长时的构造纵筋〔2〕池壁顶以上有荷载〔如冷却塔等〕底板以基底净反力按四边简支板计算，但要将壁板底部弯矩加到支座处，以降低底板跨中弯矩基底净反力包括壁板、顶板与上部冷却塔等设备自重，而不包括池水重与底板自重跨中弯矩的计算采用下述方法：先根据静力计算手册按双向板计算跨中短向、长向弯矩Mx、My，假定底板的长边与短边由壁板所传弯矩为Mx0、My0，如此考虑支座负弯矩后的跨中弯矩按下式计算 Mxx=Mx-mxx Mx0-mxyMy0 Myy=My-myx Mx0-myyMy0mxx——长边负弯矩在短向跨中的弯矩系数mxy——短边负弯矩在短向跨中的弯矩系数myx——长边负弯矩在长向跨中的弯矩系数myy——短边负弯矩在长向跨中的弯矩系数上述系数见下表：mxxmxymyx0..324myy00000采用桩基时，以桩的净反力作为集中力计算跨中弯矩，板边负弯矩等于壁板底部弯矩，跨中正弯矩以负弯矩抵消一局部。
5．圆形底板周边支座形式半径r处的径向弯矩半径r处的切向弯矩铰接 固接q—1m宽的板基底净反力〔kN/m2×m〕 R—圆板半径 五．配筋计算1．弯矩计算中，水、土压力乘以荷载分项系数1.27，地面堆积与车辆荷载产生的侧压力乘以荷载分项系数1.4池有水，考虑池外土压力时，强度计算时的池外土压力荷载分项系数取1.0；计算底板跨中弯矩时，假如考虑侧壁弯矩的有力影响，如此侧壁弯矩荷载分项系数取1.02．以根本组合的设计值弯矩计算配筋面积，可人工计算，也可以构件计算软件计算，应注意保护层厚度问题，即钢筋合力点至壁边缘距离as，见下表：钢筋摆放顺序 水平钢筋as〔mm〕竖向钢筋as〔mm〕水平钢筋在外 3550(40) 水平钢筋在 55 40截面有效高度h0=h-as 〔括号数字用于水平筋为构造筋时〕六．裂缝宽度验算1．先按配筋计算结果选配出钢筋的直径与间距，然后验算裂缝宽度2．裂缝宽度验算采用准永久组合值弯矩，水、土压力按标准值，地面堆积荷载按标准值的0.5，汽车、列车荷载不考虑 3．裂缝宽度限值 4．裂缝宽度计算按《给水排水工程构筑物结构设计规》〔GB 50069-2002〕附录A进展，现有Excel计算表格可用。
5．受力钢筋的保护层厚度： 侧壁取30mm，与污水接触取35mm，当外表有水泥砂浆或涂料时可减少10mm；底板取40mm受力筋可能是水平筋或竖筋七．侧壁、底板厚度拟定1．侧壁厚度可参考如下表格初步拟定埋置情况平面形状壁顶部边界条件埋深围有、无地下水水平长度/高度LB/HB深度平方/直径H2/D 壁厚地下水池地下水池圆形有≤20H/20无H/25有＞20H/25无H/30矩形矩形有板或梁有＞2HB/12无HB/15自由有＞2HB/10无HB/12有板或梁有≤2HB/15无HB/18自由有≤2HB/12无HB/15地上水池矩形有板或梁＞2HB/12自由＞2HB/10有板或梁≤2HB/15自由≤2HB/12注 1〕 壁厚按50 mm的倍数取值，水池较深时应采用变厚度形式，壁厚在任何情况下不小于250 mm2〕 按假定厚度试算，按强度或裂缝宽度确定的配筋率应在0.3~0.8%之间，最好在0.4~0.6%之间假如配筋率＜0.3%，应减小厚度；假如配筋率＞0.8%，应加大厚度3〕 控制裂缝宽度最好用提高配筋率的方法，而不用加大厚度的方法2．底板厚度底板厚度按壁厚的1.2~1.5倍，以1.2倍起算，与壁板类似，以配筋率控制。
采用桩基时，为使桩与池壁中心线一致，应将底板外挑八．抗浮验算按最高地下水位计算底板底面的浮托力，不计池水重，以池壁、底板自重抵抗地下水浮托力，抗浮系数≥1.05采用桩基时，可考虑加上桩的抗拔承载力特征值来抵抗浮托力九．工况组合1．地下水池在池外水、土压力〔包括。
