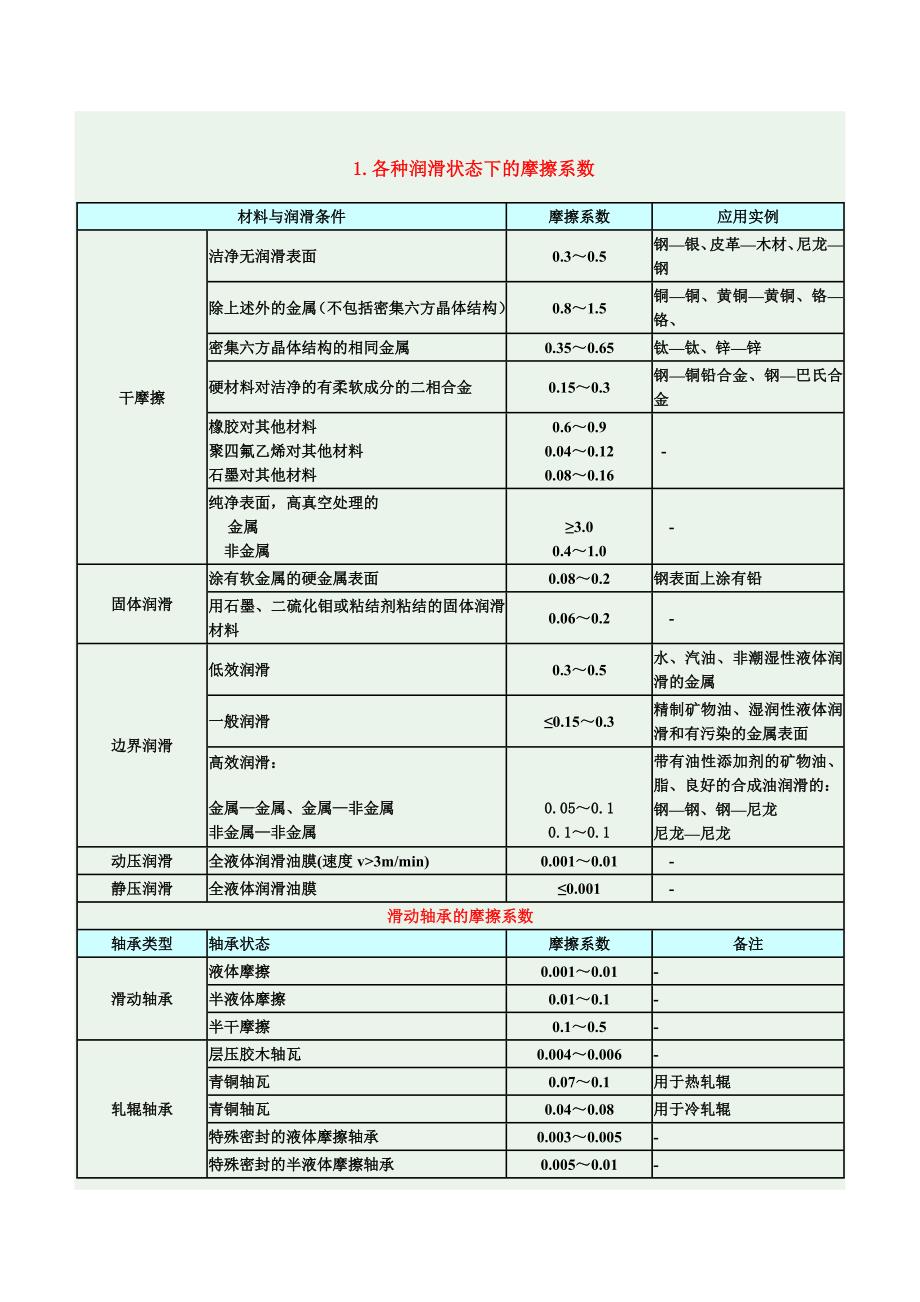

1.各种润滑状态下的摩擦系数材料与润滑条件 摩擦系数 应用实例洁净无润滑表面 0.3～0.5 钢—银、皮革—木材、尼龙—钢除上述外的金属（不包括密集六方晶体结构） 0.8～1.5 铜—铜、黄铜—黄铜、铬—铬、密集六方晶体结构的相同金属 0.35～0.65 钛—钛、锌—锌硬材料对洁净的有柔软成分的二相合金 0.15～0.3 钢—铜铅合金、钢—巴氏合金橡胶对其他材料聚四氟乙烯对其他材料石墨对其他材料0.6～0.90.04～0.120.08～0.16-干摩擦纯净表面，高真空处理的金属非金属≥3.00.4～1.0-涂有软金属的硬金属表面 0.08～0.2 钢表面上涂有铅固体润滑 用石墨、二硫化钼或粘结剂粘结的固体润滑材料 0.06～0.2 -低效润滑 0.3～0.5 水、汽油、非潮湿性液体润滑的金属一般润滑 ≤0.15～0.3 精制矿物油、湿润性液体润滑和有污染的金属表面边界润滑高效润滑： 金属—金属、金属—非金属非金属—非金属0.05～0.10.1～0.1带有油性添加剂的矿物油、脂、良好的合成油润滑的：钢—钢、钢—尼龙尼龙—尼龙动压润滑 全液体润滑油膜(速度 v>3m/min) 0.001～0.01 -静压润滑 全液体润滑油膜 ≤0.001 -滑动轴承的摩擦系数轴承类型 轴承状态 摩擦系数 备注液体摩擦 0.001～0.01 -半液体摩擦 0.01～0.1 -滑动轴承半干摩擦 0.1～0.5 -层压胶木轴瓦 0.004～0.006 -青铜轴瓦 0.07～0.1 用于热轧辊青铜轴瓦 0.04～0.08 用于冷轧辊特殊密封的液体摩擦轴承 0.003～0.005 -轧辊轴承特殊密封的半液体摩擦轴承 0.005～0.01 -2.常用材料的摩擦系数摩擦系数 摩擦系数摩擦副材料无润滑 有润滑摩擦副材料无润滑 有润滑钢 0.15(静)0.1 0.1~0.12(静)0.05～0.1 未淬火 T8 钢 0.18 0.03软钢 0.2 0.1～0.2 淬火 T8 钢 0.17 0.02未淬火 T8 钢 0.15 0.03 黄铜 0.27 0.02铸铁 0.2～0.3( 静)0.16～0.18 0.05～0.15 青铜 0.22 -黄铜 0.19 0.03 钢 0.3 0.02青铜 0.15～0.18 0.1～0.15(静)0.07铝夹布胶木 0.26 -铝 0.17 0.02 夹布胶木 0.34 -轴承合金 0.2 0.04 钢纸 0.32 -夹布胶木 0.22 - 树脂 0.28 -钢纸 0.22 - 硬橡胶 0.25 -冰 0.027(静)0.014 - 石板 0.26 -粉末冶金 0.35～0.55( 静) -硅铝合金绝缘物 0.26 -聚四氟乙烯 0.1(静)0.05 聚四氟乙烯 0.04(静)0.04 -聚全氟乙丙烯 0.25(静)0.18 聚三氟氯乙烯 0.43(静)0.32 -聚偏二氟乙烯 0.33(静)0.25 低密度聚乙烯 0.33(静)0.33 -聚三氟氯乙烯 0.45(静)0.33 高密度聚乙烯 0.12(静)0.11 -低密度聚乙烯 0.27(静)0.26 聚氯乙烯 0.5(静)0.4 -高密度聚乙烯 0.18(静)0.08-0.12 聚偏二氯乙烯 0.9(静)0.52 -聚氯乙烯 0.45(静)0.4 聚苯二甲酸乙二醇酯 0.27(静)0.20 -钢聚偏二氯乙烯 0.68(静)工程塑料聚酰胺（尼龙 0.42(静) -0.45 66） 0.35聚苯二甲酸乙二醇酯0.29(静)0.28 尼龙 尼龙 0.15～0.25(静) -聚酰胺（尼龙66）0.37(静)0.34聚四氟乙烯聚四氟乙烯 0.04(静) -铸铁 0.2(静)0.18 0.05～0.15 橡胶 橡胶 0.5(静) -软钢青铜 0.2(静)0.18 0.07～0.15 金属 0.3～0.4(静) -聚甲醛 0.46 0.016石土 0.5(干)0.3（湿） -聚碳酸脂 0.3 0.03 雪橇 雪 0.08(静)0.06 -尼龙 9(加3%MoS2) 0.57 0.02 石墨 软钢 0.21 -尼龙 9(加 30%玻璃纤维) 0.48 0.023 冰0.3～0.5(静)0.11(-40℃)0.025(0℃)-尼龙 1010(加30%玻璃纤维) 0.039 -冰铁 0.027 -尼龙 1010(加40%玻璃纤维) 0.07 - 红宝石 0.16 -氯化聚醚 0.35 0.034红宝石淬硬钢 0.25 -ABS 0.35～0.46 0.01845#淬火钢玻璃 0.7 -石棉基材料钢或铸铁 0.25～0.4 0.08～0.12钢或铸铁 0.3～0.5 0.12～0.15铸铁 0.15 0.15～0.16(静)0.07～0.12金属 0.4～0.6(静) -青铜 0.28(静)0.15～0.21 0.16(静)0.07～0.15皮革木料 0.4～0.5(静)0.03～0.05 -皮革 0.550.28 0.150.12 硬木 0.2～0.35 0.12～0.16铸铁橡胶 0.8 0.5 软木 0.3～0.5 0.15～0.25铜 0.2 - 钢纸 0.3～0.5 0.12～0.17未淬火的 T8 钢 0.15 0.03 毛粘钢或铸铁0.22 0.18铜淬火的 T8 钢 0.15 0.03 木材 木材0.4～0.6(静)0.2(湿)0.2～0.50.1(静)0.07～0.1黄铜 0.17 0.02 石 0.4(静) -钢 0.3 0.02 金属 0.6(干)0.2(湿) -未淬火 T8 钢 0.19 0.03 麻绳 木材 0.5～0.8(静)0.5 -淬火 T8 钢 0.14 0.02 毛织 品 毛织品 0.44 -硬橡胶 0.25 - 砖 砖 0.6～0.7 -黄铜玻璃 0.25 - 玻璃 玻璃 0.7 -夹布胶木 0.23 - 水晶 水晶 0.9 -钢纸 0.24 - - - - -树脂 0.21 - - - - -硬橡胶 0.36 - - - - -石板 0.33 - - - - -青铜绝缘物 0.26 - - - - -3.自润滑材料的摩擦系数材料 摩擦系数粘滑试验 环块试验配方 质量百分比密度(kg/m3)硬度(HB)抗压强度(MPa) LY12 LY12 渗碳钢备注Ag 100 9600 25 386 0.66 静 0.63 粘着 0.58～0.6590+10 9500 25 185 0.18 静 0.17 0.12～0.15 0.25～0.3780+20 9400 22 110 0.16 静 0.16 0.12～0.14 0.25～0.2670+30 9300 20 72 0.16 静 0.15 0.14～0.17 0.19～0.25Ag+WSe260+40 9100 19 45 0.15 静 0.14 0.15～0.17 0.33～0.3895+5 8800 25 304 0.19 静 0.13 0.12～0.16 0.23～0.3490+10 8500 24 229 0.13 静 0.14 0.10～0.13 0.17～0.2380+20 7800 22 105 0.14 静 0.14 0.13～0.14 0.25～0.3170+30 7200 20 67 0.14 静 0.13 0.13～0.14 0.22～0.25Ag+MoS260+40 6700 20 46 0.12 静 0.11 0.14～0.16 0.18～0.2262+29+9+0 8500 58 >386 0.57 静 0.55 粘着 0.48～0.4959+27.5+8.5+5 7800 50 287 0.38 静 0.33 0.15～0.20 0.21～0.34Ag+Cu+Zn+MoS255.8+26.1 7700 45 216 0.32 静 0.30 0.11～0.16 0.21～0.29烧结温度：600℃。
粘滑试验中，圆头为LY12(铝 )，载荷 4.8N,速度 8mm/min.环块试验中，+8.1+1052.7+24.61.7+15 7400 42 194 0.27 静 0.24 0.14～0.16 0.21～0.20Cu 100 7000 44 266 0.46 静 0.44 粘着 0.72～0.7790+10 7400 38 247 0.31 静 0.29 0.12～0.15 0.14～0.3180+20 7500 35 196 0.28 静 0.26 0.11～0.13 0.10～0.3175+25 7600 27 128 0.25 静 0.23 0.14～0.17 0.15～0.2865+35 7700 25 107 0.24 静 0.21 0.12～0.15 0.26～0.29Cu+WSe260+40 7600 22 71 0.21 静 0.20 0.12～0.13 0.19～0.2690+10 6900 38 157 0.37 静 0.33 0.11～0.14 0.19～0.2180+20 6500 39 103 0.30 静 0.25 0.11～0.13 0.13～0.28Cu+MoS270+30 6300 26 77 0.19 静 0.17 0.13～0.15 0.15～0.2290+10 6000 21 119 0.15 静 0.15 粘着 0.22～0.2380+20 5000 14 65 0.17 静 0.17 0.17～0.18 0.23～0.26Cu+石墨70+30 4300 12 43 0.17 静 0.17 0.19～0.21 0.23～0.26总载荷98N，速度 7.8m/min,15min停止试验。
90+10 4700 40 187 0.18 静 0.17 0.14～0.15 -80+20 4300 17 72 0.15 静 0.15 0.18～0.20 -Fe+石墨70+30 3900 16 52 0.13 静 0.13 0.20～0.21 -烧结温度 900℃试验条件同上4.密封材料的摩擦系数 润滑剂 摩擦系数(与 45 钢套)18℃ 100℃密封材料 粘度 ν50（mm 2/s） 添加剂 润滑充分 润滑不足 润滑充分 润滑不足30 抗氧剂 0.09 0.06 0.16 0.08鞣制皮革 60 - 0.06 0.06 - -铬鞣皮革 30 抗氧剂 0.13 0.06 - -30 抗氧剂 0.02 0.07 0.12 -60 - 0.01 - - -氯丁橡胶130 10%菜子油 0.01 0.06 - -30 抗氧剂 0.03 0.06 0.16 0.17特殊橡胶 60 - 0.02 - 0.15 - 5.真空中材料的摩擦系数摩擦系数 摩擦系数摩擦副材料空气中 真空中 摩擦副材料 载荷（N） 空气中 真空中Cu Ni 0.45 1.5 30 0.78 1.57Cu Fe 0.51 0.75 Al Al 60 0.59 0.59W Ni 0.21 1.36 32 0.31 0.7W Cu 0.34 0.41 黄铜 黄铜 64 0.39 0.6Ta Cu 0.23 0.9 铍青铜 铍青铜 32 0.58 1.1Ta Ni 0.44 0.43 不锈钢 不锈钢 - 0.82 2.946.低温下材料的摩擦系数摩擦系数 摩擦系数摩擦副材料液氮中 液氢中 摩擦副材料 液氮中石墨 +金属氟化物 0.18 0.22 Al Al 0.718石墨+酚 0.04 0.06 Ti Ti 0.692石墨(15%)+F4(85%) 0.09 0.16 W W 1.006石墨(5)+尼龙(95%)不锈钢0.06 0.15 Fe Fe 0.841Al 0.853 - Ni Ni 0.879Ti 0.734 - Mo Mo 0.831W 1.068 - 聚苯乙烯 0.33～0.35Fe 1.023 - 聚氯乙烯 0.20～0.22Co 0.537 - 夹布胶木 0.31～0.34Ni 1.037 - F4 0。
