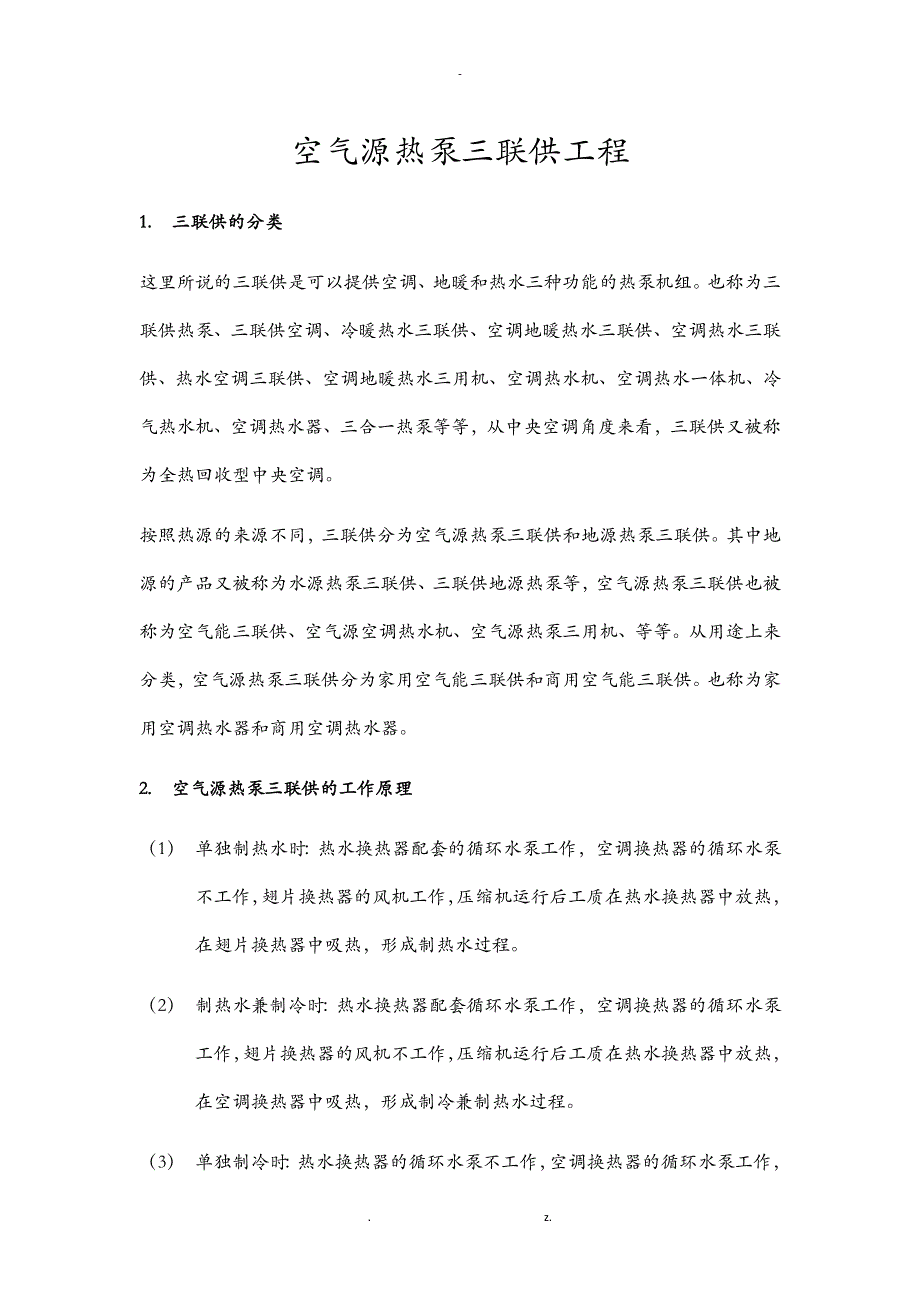

空气源热泵三联供工程1. 三联供的分类这里所说的三联供是可以提供空调、地暖和热水三种功能的热泵机组也称为三联供热泵、三联供空调、冷暖热水三联供、空调地暖热水三联供、空调热水三联供、热水空调三联供、空调地暖热水三用机、空调热水机、空调热水一体机、冷气热水机、空调热水器、三合一热泵等等，从中央空调角度来看，三联供又被称为全热回收型中央空调按照热源的来源不同，三联供分为空气源热泵三联供和地源热泵三联供其中地源的产品又被称为水源热泵三联供、三联供地源热泵等，空气源热泵三联供也被称为空气能三联供、空气源空调热水机、空气源热泵三用机、等等从用途上来分类，空气源热泵三联供分为家用空气能三联供和商用空气能三联供也称为家用空调热水器和商用空调热水器2. 空气源热泵三联供的工作原理（1） 单独制热水时：热水换热器配套的循环水泵工作，空调换热器的循环水泵不工作，翅片换热器的风机工作，压缩机运行后工质在热水换热器中放热，在翅片换热器中吸热，形成制热水过程2） 制热水兼制冷时：热水换热器配套循环水泵工作，空调换热器的循环水泵工作，翅片换热器的风机不工作，压缩机运行后工质在热水换热器中放热，在空调换热器中吸热，形成制冷兼制热水过程。
3） 单独制冷时：热水换热器的循环水泵不工作，空调换热器的循环水泵工作，翅片换热器的风机工作，压缩机运行后工质在翅片换热器中放热，在空调换热器中吸热，形成制冷过程4） 单独制热时：热水换热器的循环水泵不工作，空调换热器的循环水泵工作，翅片换热器的风机工作，压缩机运行后工质在翅片换热器中吸收热能，在空调换热器中放出热能，形成制热过程双四通阀压缩机热水换热器空调换热器翅片换热器储液器电磁阀节流阀空调热水三联供系统示意图其中空调换热器在夏季作为制冷换热器，在冬季作为地暖换热器，为了配合不同水管路的流向，空调换热器水管路上需要有阀门来切换3. 空气源热泵三联供系统组成与运行过程对于客户而言，除了知晓三联供主机之外，还需要知道三联供系统的整体构造和运行过程三联供系统包括主机局部〔含水泵，膨胀罐等〕、室末端局部〔含线控器等〕、室地暖局部〔含分水器和温控器等〕、中央热水局部〔含水箱、回水控制等〕三联供一般有“制冷〞、“制冷兼热水〞、“热水〞、“制热〞、“制热兼热水〞五种模式在需要空调和热水的情况下，设定“制冷兼热水模式〞在此模式下，当空调管道回水温度高于12℃时启动“制冷〞运行，直到回水温度低于7℃〔可设定〕停机；当热水箱中水温低于50℃时启动“热水〞运行，直到水温到达55℃〔可设定〕停机；当回水温度高于12℃同时热水箱中水温低于50℃时启动“制冷兼热水〞运行，直到热水箱水温到达55℃或者空调回水温度低于7℃〔可设定〕停机。
在此模式下，启动空调末端〔风机盘管〕就可以得到保持设定温度、清凉干爽的室环境，开启热水龙头，就可以得到50-55℃的生活热水在仅仅需要空调的情况下，设定“制冷模式〞在此模式下，当空调管道中的回水温度高于12℃时启动“制冷〞运行，直到回水温度低于7℃〔可设定〕停机；热水功能不启动在此模式下，启动空调末端〔风机盘管〕就可以得到保持设定温度、清凉干爽的室环境在仅仅需要热水的情况下，设定“热水模式〞在此模式下，当热水箱中水温低于50℃时启动“热水〞运行，直到水温到达55℃〔可设定〕停机在此模式下，开启热水龙头，就可以得到50-55℃的生活热水在仅仅需要制热的情况下，设定“制热模式〞在此模式下，当空调管道中的回水温度低于40℃时启动“制热〞运行，直到回水温度高于45℃〔可设定〕停机；热水功能不启动在此模式下，启动空调末端〔风机盘管〕或者启动地暖温控器就可以得到保持设定温度、温暖舒适的室环境在需要制热及热水的情况下，设定“制热兼热水模式〞在此模式下，当热水箱温度低于50℃时启动“制热水〞运行，直到热水箱水温到达55℃停机；当空调管道或地暖管道回水温度低于40℃时启动“制热〞运行，直到回水温度高于45℃〔可设定〕停机；当同时需要“制热〞和“制热水〞时优先启动制热水，直到热水到达设定温度后再切换到制热。
在此模式下，启动空调末端〔风机盘管〕或者启动地暖温控器就可以得到保持设定温度、温暖舒适的室环境；翻开热水龙头就可以获得50-55℃的生活热水三联供系统示意图4. 豪尔德空气源热泵三联供产品技术参数表空调地暖热水三联供机组1产品型号KLR-7I/MKLR-12I/MKLR-12II/MKLR-24II/MKLR-65II/M2压缩机匹数35510243额定制冷量6.8kw12.0kw12.0kw24.0kw65.0kw4制冷输入功率2.34kw4.28kw4.36kw8.61kw23.02kw5额定制热量7.2kw12.5kw12.8kw25.6kw66.0kw6制热输入功率2.28kw3.98kw4.16kw8.52kw22.62kw7热水额定制热量9.80kw17.8kw18.0kw36.0kw80kw8制热水输入功率2.14kw4.23kw4.33kw8.60kw19.50kw9最高出水温度60℃10压缩机形式涡旋式涡旋式涡旋式涡旋式涡旋式11压缩机电源220V/1N～50Hz220V/1N～50Hz380V/3N～50Hz380V/3N～50Hz380V/3N～50Hz12制冷剂R2213制冷蒸发器钎焊板式换热器/壳管式换热器14制冷冷凝器亲水膜翅片管式换热器15热水换热器同轴套管式换热器/高效罐式换热器/满液壳管式换热器16空调接口尺寸ＤＮ２０ＤＮ２５ＤＮ２５ＤＮ４０ＤＮ５０17空调额定水流量1.2T/H2.1T/H2.1T/H4.2T/H11.2T/H18热水接口尺寸ＤＮ２０ＤＮ２５ＤＮ２５ＤＮ４０ＤＮ５０19热水额定水流量1.7T/H3.1T/H3.1T/H6.2T/H13.8T/H20外形尺寸〔MM〕750×340×12501245×350×9451245×350×9451420×760×10602010×1170×2030注：热水工况：室外温度20℃DB/15℃WB，使用侧初始水温15℃，终止水温55℃。
制冷工况：室外温度35℃DB/27℃WB，空调水侧供水温度 7℃制热工况：室外温度 7℃DB/ 6℃WB，空调水侧供水温度45℃规格参数随产品改进而更改，请以铭牌参数为准5. 豪尔德空气源热泵三联供优点（1） 超过10年的研发和开展过程，千万用户的实践检验2） 区别于串联式的冷气热水机构造，卓越的冬季供暖性能3） 具有220V、380V、整体式、分体式等多种机型，充分满足客户不同应用场合的需求4） 制冷同时免费有热水，夏季等同于免费得热水的太阳能热水器5） 一机解决空调地暖热水三大需求，空气源三联供相当于集中“风冷热泵中央空调〞、“热泵型水循环地暖〞、“空气能热水器〞——三大舒适家居产品于一身6） 一份电费付出得到多份收益，电加热功率大，效率低，平安性差，空气能热水器吸收空气能源，一份电能可以得到4份热能热泵是替代电热水器、采暖电热膜的理想之选7） 一路电源解决三大高能耗设备供电需求，让客户不必再为电热水器、空调和供暖的电源供给来发愁了8） 一个机位就可以完成主机安装，不破坏原有建筑设计，在安装上化繁为简，实现建筑一体化6. 空气源热泵三联供经济性分析（1） 初投资：三联供主机本钱比冷热水机组本钱增加1/3左右。
但在一个常规建筑中，热水负荷仅仅是冷暖负荷的1/5左右，所以，一个建筑的三联供系统一般是包含1/5三联供主机配置和4/5冷热水机组配置这样三联供系统主机的全部初投资仅仅比常规冷热水系统主机投资增加6.66%〔1/3×1/5〕的本钱特别是对于整个系统而言，主机局部本钱大约只占到其整体本钱的30%左右，所以，采用三联供主机仅仅增加了系统投资的2%〔6.66%×30%〕左右的费用这样的费用，比“冷热水机组+空气能热水机〞的独立配置更廉价2） 热水使用费用：夏季免费得热水，春秋季节热泵热水平均能效比3.8、冬季热泵热水平均能效比2.5，每天用水量300升，则春秋季节40度温升时每天耗电量4度电，冬季50度温升时每天耗电量7度电，全年耗电量1350度，全年热水费用702元3） 不同热水设备的能耗比照：三联供系统空气能热水机太阳能系统燃气锅炉燃油锅炉电热水器燃料电电太阳能，电管道燃气柴油电理论燃值860kcal/kwh860kcal/kwh860kcal/kwh9500kcal/ m39800kcal/kg860kcal/kwh热效率夏季免费春秋季节3.8冬季2.5夏季4.2春秋季节3.8冬季2.5240天免费120天0.9585%80%95%燃料单价1元/kwh1元/kwh1元/kwh4元/m37.3元/kg1元/kwh1吨热水能耗〔40度温差〕10.77kwh13.53kwh16.32kwh4.95m35.1kg48.96kwh1吨热水费用10.77元13.53元16.32元19.81元37.24元48.96元*空气能热水器全年平均加热1吨热水能耗计算：〔90*1000*40/860/4.2+*1000*40/860/3.8+90*1000*40/860/2.5〕/360=13.53kwh*空气能三联供全年平均加热1吨热水能耗计算：〔*1000*40/860/3.8+90*1000*40/860/2.5〕/360=10.77kwh*太阳能热水器全年平均加热1吨热水能耗计算：48.96*120/360=16.32kwh7. 空气源热泵三联供工程安装说明三联供工程分为家装和工装两种类型，家装是针对家庭用户的工程安装，工装是对商业用户或者工厂用户的工程安装。
两者安装过程小异下面以家装为例来作简单说明1） 空气源热泵三联供主机的安装要点l 安装位置：空气源热泵三联供主机需要安装在露天环境中以便于吸收空气热能一般放置在楼顶、花园、阳台或者墙壁上的空调机位上l 通风距离：三联供主机周边应留有足够的安装维护空间一般而言，翅片换热器距离墙壁不少于30CM，出风口距离墙壁或者顶棚不少于1.5米l 配套部件：一般三联供主机不配置循环水泵、水箱、膨胀罐、靶流开关等配件，所以，在三联供主机的连接水路中需要考虑相应的安装位置和固定方式l 电源保证：三联供主机电源包括220V和380V两种方式，在采购主机时应咨询专业人员确认需要配置的电源，以保证主机能正常工作2） 空调室末端的安装要点〔见空调工程页面〕（3） 地暖工程的安装要点〔见地暖工程页面〕（4） 热水系统的安装要点〔见热水工程页面〕8. 空气源热泵三联供造价的决定因素（1） 根据地理位置决定主机压缩机是否需要补气增焓当冬季最低温度低于-10度的情况下，建议采用补气增焓压缩机以保证低温情况下压缩机能正常运行同时需要指出的是，压缩机正常运行不代表它能够供给足够。
