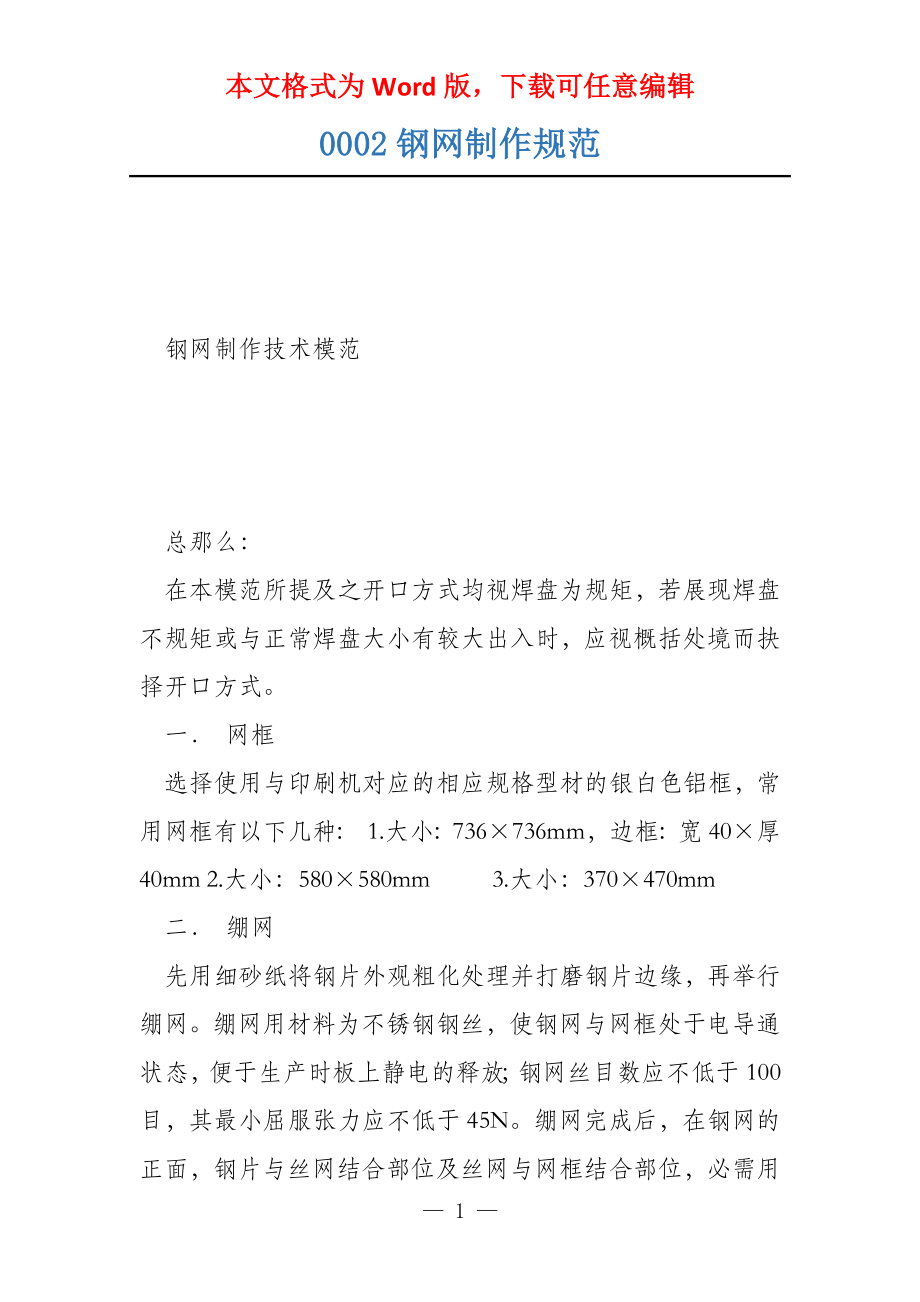

本文格式为Word版，下载可任意编辑0002钢网制作规范 钢网制作技术模范 总那么： 在本模范所提及之开口方式均视焊盘为规矩，若展现焊盘不规矩或与正常焊盘大小有较大出入时，应视概括处境而抉择开口方式 一． 网框 选择使用与印刷机对应的相应规格型材的银白色铝框，常用网框有以下几种： 1.大小：736×736mm，边框：宽40×厚40mm 2.大小：580×580mm 3.大小：370×470mm 二． 绷网 先用细砂纸将钢片外观粗化处理并打磨钢片边缘，再举行绷网绷网用材料为不锈钢钢丝，使钢网与网框处于电导通状态，便于生产时板上静电的释放；钢网丝目数应不低于100目，其最小屈服张力应不低于45N绷网完成后，在钢网的正面，钢片与丝网结合部位及丝网与网框结合部位，必需用强度足够的胶水填充所用的胶水不应与清洗钢网用的清洗溶剂（工业酒精、二甲苯、丙酮等）起化学回响 三． 钢片 为保证钢网有足够的张力和良好的平整度，所做钢片距外框内侧应留存有25mm的距离建议根据不同的元件选择相应的钢片厚度，主要依据最小开孔和最小间距为考虑，详见下表或可根据公式举行计算得出： 若焊盘尺寸L＞5W时，那么依据宽厚比确定钢片的厚度： W／T≥1.5 若焊盘呈正方形或圆形，那么依据面积比确定钢片的厚度： L×W/[2T(L+W)]≥0.66 元件对应钢片厚度表 类型 间距 0.5mm以上 IC 0.5mm 0.4mm 1.0mm以上 BGA 0.5-1.0mm 0603及以上 Chip 0402 0.12-0.13mm 第1页 共7页 钢网厚度 0.15-0.18mm 0.12-0.13mm 0.10-0.12mm 0.13-0.15mm 0.12mm 0.15mm（采用0.13） 四． 字符 为便当公司与供给商沟通，应在钢片和网框上附上以下字符（特殊要求除外）（理应加上流扳 方向以及上钢网方向） MODEL：（产品型号） P/C:（供给商制作型号） T:（钢片厚度） DATE：（生产日期） QA：检验员 标识区：刻钢网厂家LOGO、要求字符等 图形开孔区标识区绷网区网框 俯视图 标识区（贴纸） 侧视图 五． 六． 钢网加工方式：激光切割、化学蚀刻、电铸加工 开孔方式 说明：以下开孔方式仅包含常见典型零件，若碰见以下模范中未提及之焊盘类型，可参考元件焊盘形状类似之开孔设计方案制作。
6.1锡膏制程中钢网开孔方式： 此钢网开孔方式得志大片面产品达成最正确锡膏释放效果的要求，全体开孔方式试用于有铅制程，如有特殊要求应按要求制作 a.CHIP料元件 封装为0402/0603/0805元件开孔如下图（按焊盘100％开孔；0603内距保持0.65）： 0402/0603/0805元件开孔方式 封装为0805以上(不含0805)chip元件开孔如下图（举行防锡珠设计）： 0805以上元件开孔 第2页 共7页 贴片磁芯电感焊盘如下，钢网开孔方式（举行外延设计）： +0.2~0.4mm 焊盘小于3mm×4mm时，钢板开孔方式；（焊盘大于3mm×4mm时，钢网开孔方式详见第8条） +1.0~1.5mm 二极管钢网开孔方式：（外扩0.1mm-0.2mm，内间距保持不变） 钽电容按100％（外扩0.2mm，内间距保持不变） 备注：大CHIP料无法分类的内距保持不变，全部开1/3梯形防锡珠（细致开孔方式见0805 以上零件防锡珠开孔设计）。
b.小外型晶体 SOT323长形焊盘钢网开孔方式：（外扩0.1-0.15mm；方形焊盘按1：1开口） SOT23元件钢网开口方式：（外扩0.1-0.15mm） SOT143、SOT223元件钢网开孔方式：（开孔按焊盘1：1） SOT143 SOT223 SOT89元件钢网开孔方式： 第3页 共7页 SOT252元件钢网开孔方式：（小焊盘按1:1开孔，接地焊盘举行搭桥设计：大接地焊盘开孔：∑S1＝70％S；S1要得志第8条） c. 排插座 Pitch＝0.5mm：裸铜板宽度0.24mm，长度外延0.15-0.20mm；喷锡板宽度0.235mm，长度外延0.15-0.20mm； Pitch＝0.65mm～1.5mm：宽度按100％，长度外延0.2-0.3mm； Pitch＝1.5mm以上：宽度按100％，长度外延0.3～0.5mm，尽量取大值。
定位脚开口：内距保持不变；(S1+S):S=1.6~2.0,尽量取大值（S1为外延面积） S1S d. HDMI、8pin USB pitch＝0.5mm,钢网开孔方式：宽度开0.21mm，长度外延0.20mm—0.40mm 固定脚开孔如图，开口需要将定位脚的插件孔笼罩住，并且中间不架桥HDMI的 W=1.0-1.5mm，USB的W＝0.5-1.0mm（由孔边缘算起） e. FPC焊盘钢网开孔方式：宽度按焊盘60％开口，长度按焊盘100％开口 f. IC类零件钢网开孔方式 pitch＝0.4mm ,裸铜板宽度0.188mm，长度外延0.15mm；喷锡板宽度0.185mm，长度外延0.15mm； pitch=0.5mm，裸铜板宽度0.24mm，长度外延0.15-0.20mm；喷锡板宽度0.235mm，长度外延 0.15-0.20mm； 其它 Pitch，长度外延0.15-0.20mm，宽度按100％； 上述引脚开口两端均需倒圆角，R=0.05mm，以上如若引脚长度1mm时，那么长度需內延0.1mm，外延0.1-0.15mm。
g.BGA钢网开孔方式 对于Pitch﹥0.8mm 的BGA，钢网开孔为1:1.1 对于Pitch≤0.8mm 的BGA，钢网开孔为与焊盘外切的方形，如下图所示： 第4页 共7页 — 7 —。
