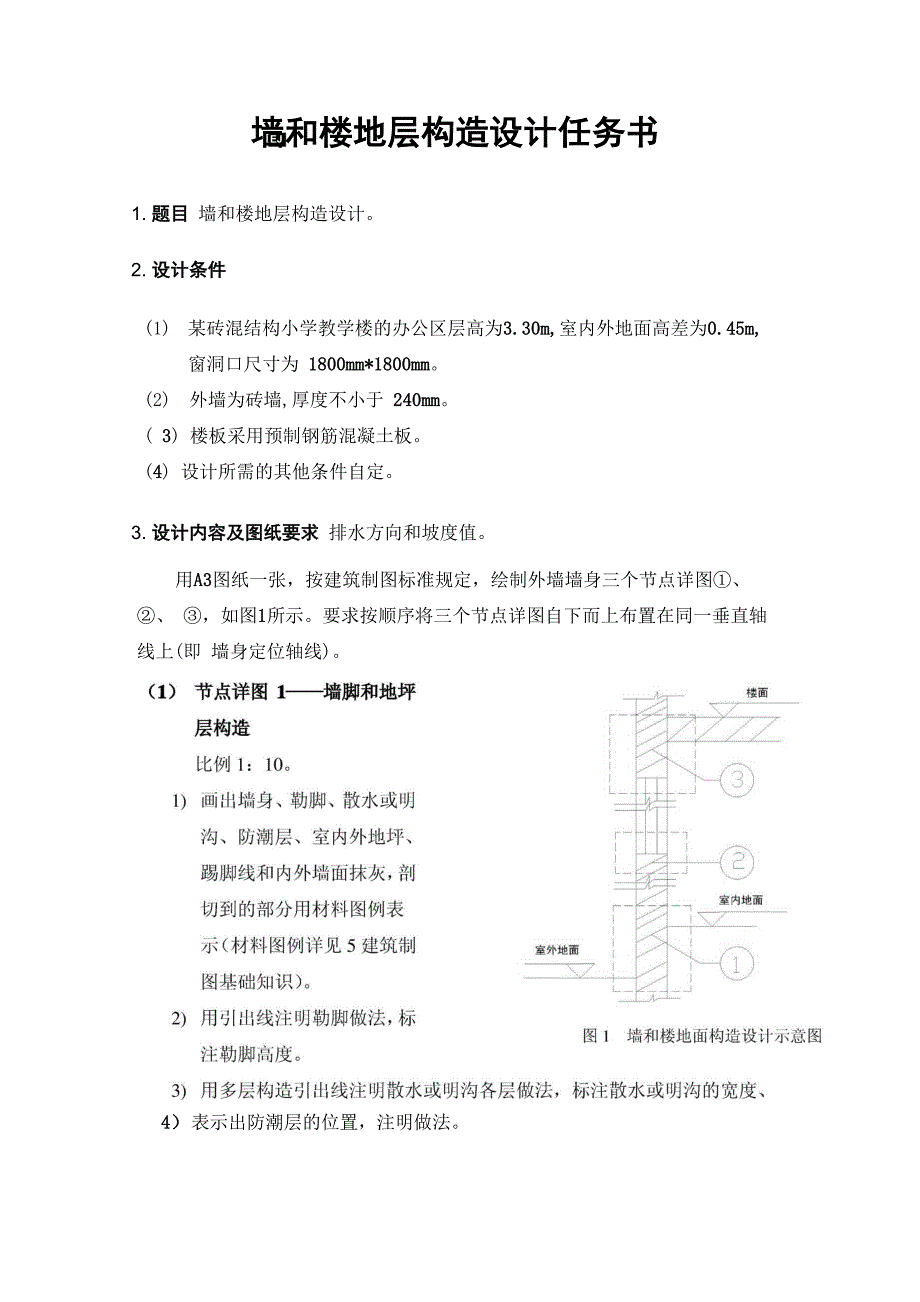

墙和楼地层构造设计任务书EJ1. 题目 墙和楼地层构造设计2. 设计条件(1) 某砖混结构小学教学楼的办公区层高为3.30m,室内外地面高差为0.45m, 窗洞口尺寸为 1800mm*1800mm2) 外墙为砖墙,厚度不小于 240mm 3) 楼板采用预制钢筋混凝土板4) 设计所需的其他条件自定3. 设计内容及图纸要求 排水方向和坡度值用A3图纸一张，按建筑制图标准规定，绘制外墙墙身三个节点详图①、②、 ③，如图1所示要求按顺序将三个节点详图自下而上布置在同一垂直轴线上(即 墙身定位轴线)4） 表示出防潮层的位置，注明做法5） 用多层构造引出线注明地坪层的各层做法6） 注明踢脚线的做法，标注踢脚线的高度等尺寸7） 标注定位轴线，标注墙体厚度和室内外地面标高，注写图名和比例2） 节点详图 2——窗台构造（选做）比例 1：101） 画出墙身、内外墙面抹灰、内外窗台和窗框等2） 用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水 方向和坡度值3） 按开启方式和材料表示出窗框，表示清楚窗框与窗台饰面的连接（参考 门窗构造一章内容）4） 用多层构造引出线注明内外墙面装修做法5） 标注定位轴线（与节点详图 1 的轴线对齐），标注窗台标高（结构面标高）， 注写图名比例。
3） 节点详图 3——过梁和楼板层构造比例 1：101） 画出墙身、内外墙面抹灰、过梁和楼板层等2） 表示清楚过梁的截面形式，标注有关尺寸3） 用多层构造引出线注明楼板层做法，表示清楚楼板的形式以及板与墙的 相互关系4） 标注定位轴线（与节点详图1、2 的轴线对齐），标注过梁底面（结构面） 标高和楼面标高，注写图名和比例4. 墙和楼地层构造设计指导（1） 墙脚和地坪层构造1）墙脚构造 外墙墙脚构造设计主要是确定勒脚、防潮层、散水或是明沟的构造勒脚：根据勒脚的构造要求并结合立面设计，确定勒脚的构造做法和高度 防潮层：选择防潮层的做法，根据地坪层的垫层材料确定防潮层的位置 散水或明沟：根据当地的气候条件，确定墙角处的排水方案采用散水时，应确定散水的 宽度、排水坡度和构造做法若设明沟排水，则应明确明沟的尺寸和构造做法2）地坪层的构造包括地坪层构造和踢脚线构造 根据房间使用要求和室内装饰要求，确定地坪层的构造做法及踢脚线的做法 和高度2） 窗台构造包括墙面装修和窗台构造1）墙面装修 根据使用和装饰要求确定内外墙面装修的饰面材料和构造做法2）窗台 根据外墙面的饰面材料特点和立面设计要求确定外窗台的形式。
在满足立面 设计要求的情况下，外墙面为抹灰类或涂料类装修时，窗台宜采用悬挑式，并做 滴水处理；若为贴面类装修，窗台可不悬挑确定外窗台的排水坡度和饰面做法参考门窗构造一章的内容，确定内窗台构造和窗框构造根据使用要求结合 当地气候条件，确定窗框和墙洞中的相对位置，当窗框设在墙身中部时，应根据 室内装饰要求，确定内窗台的饰面材料和做法根据窗的开启方式和窗框材料， 选择窗框的断面形式，窗框与内外窗台饰面的结合应密实3） 过梁和楼板层构造1）过梁选择过梁类型： 由于窗口宽度较大，故宜采用钢筋混凝土过梁根据墙体厚度和窗洞口宽度，考虑结构、构造和施工要求，确定过梁的断面 形式和尺寸2）楼板层构造选择预制钢筋混凝土楼板的断面形式，考虑板的布置，确定板与墙的连接关 系根据使用和室内装饰要求，确定楼面和顶棚的饰面材料及构造做法（4） 设计构造备注1）混凝土散水或明沟构造参考图，详见图 24? kg a 4 宀旳口 0混厳土 严0璋碎砖或逍潢L壷土夯实円犁泊噸:a）混旌I-做水泥砂桨悚而（b）混雑上明沟 -CIO混整七■80序碎砖或道渣堆圧图 2 混凝土散水与明沟构造2）踢脚线构造说明踢脚板的高度取值：120mm〜150mm。
常见构造做法 1： 15 厚 1： 0.3： 4 混合砂浆打底，3 厚1： 1 水泥细砂浆 面层抹光常见构造做法 2： 13 厚 1： 0.3： 4 混合砂浆打底，胶粘剂，贴塑料板 常见构造做法3： 13厚1： 0.3： 4混合砂浆打底，10厚1 ： 2水泥石子 面层，磨光打草酸打蜡3）预制钢筋混凝土楼板断面，详见教材第4篇建筑构造第2章楼地面等水平构件的基本构造，P102, P1035. 建筑制图基础知识1 ） 图纸幅面规格 图纸幅面及图框尺寸，参照表 1 和表 2表 1 幅面基本幅面尺寸幅面代号A0A1A2A3A4尺寸時L841X1189594X841420X594297X420210X297表 2 图框尺寸图纸幅面图见图 3图 3 图纸幅面（ a 横式、 b 立式）标题栏格式详见图 4■« *（国名）比例材料年 月n校 专业 班审核年月n 1斤丄 创 丄 占 p 140图 4 标题栏格式2） 建筑材料图例常用建筑材料图例，详见表 3表 3 常见建筑材料图例续表 3 常见建筑材料图例6. 参考资料《房屋建筑学》（第四版），同济大学、西安建筑科技大学、东南大学、重庆大学 四校合编，建筑工业出版社。
全国通用及各地区标准图集建筑构造资料集。
