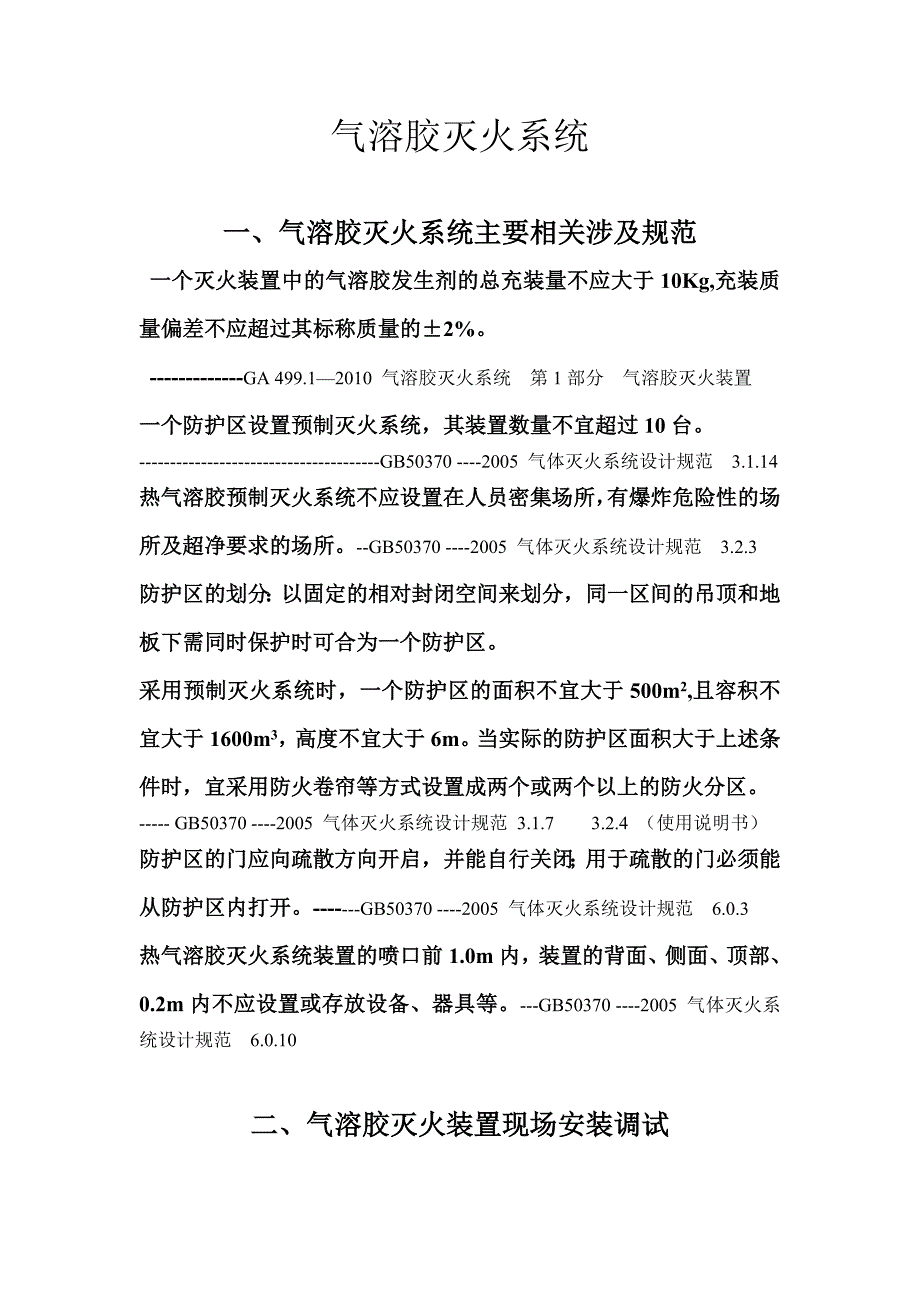

气溶胶灭火系统 一、气溶胶灭火系统主要相关涉及规范 一个灭火装置中的气溶胶发生剂的总充装量不应大于 10Kg,充装质 量偏差不应超过其标称质量的±2% -------------GA 499.1—2010 气溶胶灭火系统 第 1 部分 气溶胶灭火装置 一个防护区设置预制灭火系统，其装置数量不宜超过 10 台 ---------------------------------------GB50370 ----2005 气体灭火系统设计规范 3.1.14 热气溶胶预制灭火系统不应设置在人员密集场所，有爆炸危险性的 场所及超净要求的场所GB50370 ----2005 气体灭火系统设计规范 3.2.3 防护区的划分：以固定的相对封闭空间来划分，同一区间的吊顶和 地板下需同时保护时可合为一个防护区 采用预制灭火系统时，一个防护区的面积不宜大于 500m 2 ,且容积不 宜大于 1600m 3 ，高度不宜大于 6m 当实际的防护区面积大于上述 条件时，宜采用防火卷帘等方式设置成两个或两个以上的防火分区 ----- GB50370 ----2005 气体灭火系统设计规范 3.1.7 3.2.4 （使用说明书） 防护区的门应向疏散方向开启，并能自行关闭；用于疏散的门必须 能从防护区内打开。
GB50370 ----2005 气体灭火系统设计规范 6.0.3 热气溶胶灭火系统装置的喷口前 1.0m 内，装置的背面、侧面、顶部、 0.2m 内不应设置或存放设备、器具等GB50370 ----2005 气体灭火系 统设计规范 6.0.10二、气溶胶灭火装置现场安装调试 ㈠、系统调试： 1、开箱时，检查资料及零配件是否齐全检验灭火装置型号规格是 否与设计方案上一致 2、安装前应由专业安装维护人员检查控制器功能及灭火输出端，火 灾探测器等部件，一切正常，方可进行下一步安装 3、落地式气溶胶灭火装置安装无需在地面固定，安装时将其放置在 设计的位置即可气溶胶灭火系统装置的喷口前 1.0m 内，装置的背 面、侧面、顶部、0.2m 内不应设置或存放设备、器具等 4、气溶胶灭火装置无法单独调试，气溶胶灭火系统调试为设备厂家 配合报警厂家进行联调条件满足时，系统加电调试时应将替代负 载（灯泡或 0.5 保险管）代替气溶胶灭火装置接到线路上，以防止 接线错误或操作错误等人为因素造成灭火装置的误启动 5、气溶胶自动灭火装置安装在安装工程全面验收合格前，严禁将任 何外接线路与本灭火装置连接，验收合格后，方可连接，连接前应 确保控制线路无电信号输入。
（注：如果安装完毕后，客 户坚持要求接 线的，客 户需在公司《产品售后服务反馈卡》上给予签字并写明为客户 要求接线， 发生勿喷陕西中联公司不负责任，方可接 线 ） ㈡、连接方式： 1、气溶胶灭火装置启动需 DC24V 电平启动（非脉冲） ，无极性， 电源容量不小于 1.5A 2、单台气溶胶装置连接时，灭火控制器输出 DC24V 端子接到1、2#端子上，无源反馈端子接到 3、4#端子上 （注：设备出场是， 1、2#端子为红线，并用短接线短接，待最终接通设备时，撤下短接 线，接通信号线3、4#端子为黑线且有时设备出场时，设备背面 端子排上的盖板盖反，此时应注意，取下盖板盖正 ） 3、多台连接时：气溶胶灭火装置可直接连接在气体灭火控制器的启 动输出端子上，多台灭火装置启动（负载）串联连接，不应超过 8 台以免启动电流过小造成启动延迟，多台灭火装置需并联 4、如果防护区较大且设置的气溶胶数量超过 8 台时，可采取增加启 动回路的方法，将多个回路并联当两个以上回路启动电流超过控 制器电源功率时，可匹配合适的外部电源 ㈢ 气溶胶灭火系统接线图： 注意接线前应确保无启动信号输入，可用万用表或继电器测试，确 认后方可接线。
赛福多台气溶胶自动灭火装置接线图 DC24V 1.5A 启动：—— 8 台以下串联 —— 8 台以上并联（增加回路，并增加外部电源）反馈：并联。
