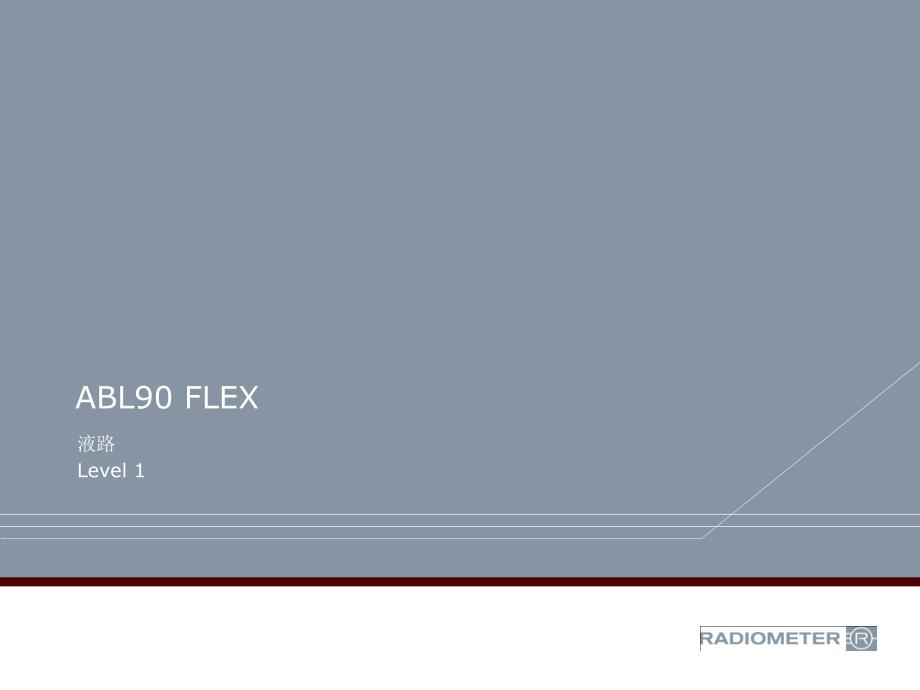

ABL90 FLEX液路Level 1RADIOMETER PRESENTATION2*液路单元功能概述 选择抽取那种液体或气体.操作者通过抬起进样口选择抽取样本或外部质控，分析仪在定标或质控时通过液路选择器选择抽取那种定标液(气)或质控液. 将样本，定标液，气体，质控液运送到测试卡及比色池. 检查样本质量. 将样本，气体及液体加热到37度. 溶血 当样本或定标/质控完成时，将样本及液体运送到废液包.RADIOMETER PRESENTATION3*液路图RADIOMETER PRESENTATION4* 定标液定标1 待机时湿化测试卡. pH, pO2, pCO2及电解质的定标.代谢物电极的零点.冲洗.状态值的测定.定标2 用于pH及电解质的定标.定标3 用于代谢物，pCO2的定标以及血氧模块的零点.RADIOMETER PRESENTATION5*质控液QC1, QC2, QC3及气体包用于系统的质量控制 QC2包含个循环：首先测量QC2液液，再测量气体(高值)RADIOMETER PRESENTATION6*进样模块关闭状态 (垂直):进样堑圈及吸样针与包上的液路选择器相连.倾斜状态 (注射器):当用注射器将进样口堑圈向上推18mm时开始吸样. 水平状态 (毛细管):当用毛细管将进样口圈向内推2.5mm时开始吸样. GasketGliderProbeRADIOMETER PRESENTATION7*进样模块进样模块包括: 个磁块 个霍尔元件 检测: 进样模块的个位置 开始自动吸样的个位置.RADIOMETER PRESENTATION8*进样模块禁止: 将进样支架前面的黑色堑圈取下来 在分析仪忙时将进样口打 长时间打开进样口 长时间让机器处于手动操作界面（故障时没有及时处理）牢记:重新安装进样模块前请确认连接堑圈是否处于正确位置RADIOMETER PRESENTATION9*测试卡舱 L3 比色池 夹紧阀的管 LS2 底座加热 LS1 连接堑圈测试卡接口预加热器RADIOMETER PRESENTATION10*液路传感器及阀LS1吸样初始时检测样本头部，检测气泡及样本量是否充足.LS2检测样本头部，检测测试卡是否已充满样本LS3检测样本头部，检测比色池是否已充满样本RADIOMETER PRESENTATION11*液路传感器及阀夹紧阀将样本固定在测试卡及比色池中，同时在血氧测量时维持比色池中的超压状态.蠕动泵传输所有液体. 在血氧测量时在比色池中产生超压.RADIOMETER PRESENTATION12*测试卡包括: 块带有加热元件的电路板 温度传感器(热敏电阻) 记忆芯片 32个接触针 上接口与液路相连RADIOMETER PRESENTATION13*连接测试卡的接口测试卡舱进样口夹紧阀RADIOMETER PRESENTATION14*血氧模块功能: 溶血 测量透过样本的光强分析仪会自动计算各血红蛋白衍生物的浓度. RADIOMETER PRESENTATION15*血氧模块溶血器:1 uL的样本37.00.3C 振动频率30kHz (压电晶体*压电效应)用于测量的光源led灯.用于校准的固定波长的氖灯(585.25nm)分光计:将光转换为连续光谱有256 个photo detectors 用于光强测量RADIOMETER PRESENTATION16*血氧模块Tikhonov 补偿: 分光计的尺寸太小导致光学系统略有瑕疵. 每个分光计EEPROM中存储的工厂校准数据反应了这些瑕疵. 为了补尝这些瑕疵.创立为名Tikhonov的补偿方法：以工厂校准数据为基础创建一个200X200的模型. 在计算最终血氧结果时用这个模型来校正. 该模型在在工厂建立，并被存储在wet section control pcb中. 当更换了wet section control pcb或分光计时，该模型需重建，需用时30M，仪器会显示：OXIinitialization in progressRADIOMETER PRESENTATION17*血氧模块分光计溶血器夹紧阀谢谢！Wednesday, July 10, 2013。
