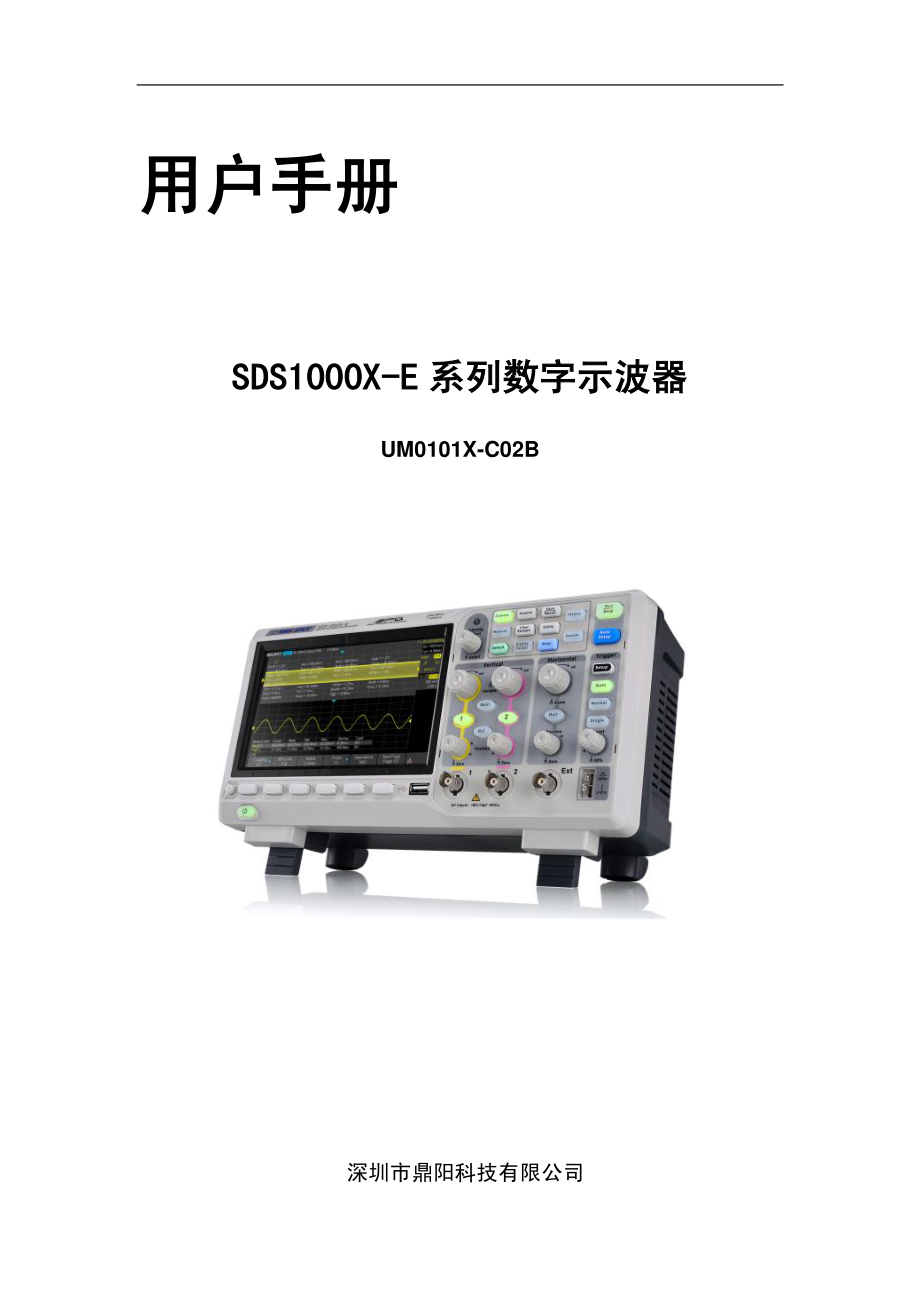

用户手册 SDS1000X-E 系列数字示波器 UM0101X-C02B 深圳市鼎阳科技有限公司 SIGLENT SDS1000X-E 用户手册 I 版权和声明 版权 深圳市鼎阳科技有限公司版权所有 商标信息 SIGLENT 是深圳市鼎阳科技有限公司的注册商标 声明 本公司产品受已获准及尚在审批的中华人民共和国专利的保护 本公司保留改变规格及价格的权利 本手册提供的信息取代以往出版的所有资料 未经本公司同意，不得以任何形式或手段复制、摘抄、翻译本手册的内容 产品认证 SIGLENT 认证本产品符合中国 国家产品标准和行业产品标准，并进一步认证本产品符合其他国际标准组织成员的相关标准 联系我们 如您在使用此产品过程中有任何问题或需求，可与 SIGLENT 联系 地址：广东省深圳市宝安区 68 区留仙三路安通达工业园 4 栋 3 楼 服务热线： 400-878-0807 E-mail： support@ Http:// SIGLENT II SDS1000X-E 用户手册 安全要求 一般安全概要 了解下列安全性预防措施，以避免人身伤害，并防止本产品或与之相连的任何其他产品受到损坏。
为避免可能发生的危险，请务 必按照规定使用本产品 使用适当的电源线 只允许使用所在国家认可的本产品专用电源线 将产品接地 本产品通过电源电缆的保护接地线接地为了防止电击，接地导体必须与地面相连，在与本产品的任何输入或输出终端连接之前，请务必将本产品正确接地 正确连接信号线 信号地线与地电势相同，请勿将地线连接到高电压上 查看所有终端额定值 为了防止火灾或电击危险，请查看本产品的所有额定值和标记说明请在连接产品前阅读产品手册，以便了解有关额定值的详细信息 怀疑产品出故障时，请勿操作 如怀疑本产品有故障， 请联系 SIGLENT 授权的维修人员进行检测任何对于本产品的维护、调整或零件的更换必须由 SIGLENT 授权的维修人员执行 使用合适的过压保护 确保没有过电压（如由雷电造成的电压）到达该产品，否则可能导致操作人员遭受电击 防静电保护 静电会造成仪器损坏，应尽可能在防静电区进行测试在连接电缆到仪器之前，应将其内外导体短暂接地以释放静电 保持良好的通风 通风不当会引起仪器温度升高，进而引起仪器损坏使用时应保持良好的通风，定期检查通风口和风扇。
SIGLENT SDS1000X-E 用户手册 III 避免电路外露 电源接通后，请勿接触外露的接 头和元件 请勿开盖操作 请勿在仪器机箱打开时运行本产品 使用合适的保险丝 只允许使用本产品指定规格的保险丝 保持产品表面清洁和干燥 请勿在潮湿环境下操作 请勿在易燃易爆环境中操作 注意搬运安全 为避免仪器在搬运过程中滑落，造成仪器面板上的按键、旋钮或接口等部件损坏，请在搬运仪器的过程中注意安全 SIGLENT IV SDS1000X-E 用户手册 安全术语和标记 本手册中的术语以下术语可能出现在本手册中： 警告 警告性声明指出可能会危害操作人员生命安全的条件和行为 注意 注意性声明指出可能导致本产品损坏或数据丢 失的条件和行为 本产品上使用的术语 以下术语可能会出现在本产品上： DANGER 表示标记附近有直接伤害危险存在 WARNING 表示标记附近有潜在的伤害危险存在 CAUTION 表示对本产品及其他财产有潜在的危险存在。
本产品上使用的标记 以下标记可能会出现的本产品上： 警告高压 保护性终端 小心 测量接地端 电源开关 SIGLENT SDS1000X-E 用户手册 V 测量类别 SDS1000X-E 系列 数字示波器可在测量类别 I 下进行测量 警告 警告性声明指出可能会危害操作人员生命安全的条件和行为 测量类别定义 测量类别 I 在没有直接连接到主电源的电路上进行测量例如，对没有从主电脑导出的电路，特别是受保护（内部）的主电源导出的电路进行测量在后一种情况下，瞬间应力会发生变化因此，用户应了解设备的瞬间承受能力 测量类别 II 在直接连接到低压设备的电路上进行测量例如，对家用电器、便携式工具和类似的设备进行测量 测量类别 III 在建筑设备中进行测量例如，在固定设备中的配电板、断 路器、线路（包括电缆、母线、接线盒、开关、插座）以及工业用途的设备和某些其他设备（例如，永久连接到固定装置的固定电击）上进行测量 测量类别 IV 在低压设备的源上进行测量。
例如，电量计在主要过电保护设备与脉冲控制单元上的测量SIGLENT VI SDS1000X-E 用户手册 工作环境 温度 操作时： 0℃至 +50℃ 非操作时： -20℃至 +70℃ 湿度 +35℃以下：≤ 90%相对湿度 +35℃至 +40℃：≤ 60%相对湿度 警告 为避免仪器内部电路短路或发生电击的危险，请勿在潮湿环境下操作仪器 海拔高度 操作时： 3000 米以下 非操作时： 15000 米以下 安装（过电压）类别 本产品由符合安装（过电压）类别 II 的主电源供电 警告 确保没有过电压（如由雷电造成的电压）到达该产品否则，操作人员可能有遭受的危险 安装（过电压）类别定义 安装（过电压）类别 I 指信号电平，其适用于连接到源电路中的设备测量端子，其中已经采取措施，把瞬时电压限定在相应的低水平 安装（过电压）类别 II 指本地配电电平，其适用于连接到市电（交流电源）的设备 SIGLENT SDS1000X-E 用户手册 VII 污染程度 2 类 污染程度定义 污染度 1 无污染，或仅发生干燥的非传导性污染。
此污染级 别没有影响例如：清洁的房间或有空调控制的办公环境 污染度 2 一般只发生干燥非传导污染有时可能发生由于冷凝而造成的暂时性传导例如：一般室内环境 污染程度 3 发生传导性污染，或干燥的非传导性污染，由于冷凝而变为具有传导性例如：有遮棚的室外环境 污染程度 4 通过传导性的尘埃、雨水或雪产生永久的可导性污染例如：户外场所 安全级别 1 级 — 接地产品 SIGLENT VIII SDS1000X-E 用户手册 通风要求 本示波器通过风扇强制冷却，请确保进气和排气区域无阻碍并有自由流动的空气为保证充分的通风，在工作台机架中使用示波器时，请确 保其两侧、上方、后面应留出至少 10 厘米的间隙 警告 通风不良会引起仪器温度升高，进而引起仪器损坏使用时应保持良好的通风，定期检查通风口和风扇 SIGLENT SDS1000X-E 用户手册 IX 日常保养与清洁 保养 存放或放置仪器时，请勿使液晶显示器长时间受阳光直射 注意 为避免损坏仪器或探头，请勿将其置于雾气、液体或溶剂中。
清洁 请根据使用情况经常对仪器和探头进行清洁方法如下： 1. 使用质地柔软的抹布擦拭仪器和探头外部的浮尘清洁液晶显示屏时，注意不要划伤透明的塑料保护屏 2. 使用一块用水浸湿的软布清洁仪器， 请注意断开电源如要更彻底地清洁，可使用 75％ 异丙醇的水溶剂 注意 为避免损坏仪器或探头的表面，请勿使用任何磨蚀性试剂或化学清洁试剂 警告 在重新通电使用前，请确认仪器已干透，避免因水分造成电气短路甚至人身伤害 SIGLENT X SDS1000X-E 用户手册 文档概述 本手册介绍如何使用 SDS1000X-E 系列数字示波器 1. 快速入门 介绍使用仪器前的准备工作并对仪器进行初步介绍 2. 设置垂直系统 介绍示波器的垂直系统功能 3. 设置水平系统 介绍示波器的水平系统功能 4. 设置采样系统 介绍示波器的采样系统功能 5. 设置触发系统 介绍示波器的触发类型及各类触发的具体设置 6. 串行总线触发 介绍 总线触发 7. 参考波形 介绍如何使用参考波形与输入波形进行比较 8. 数学运算 介绍示波器的波形数学运算功能 9. 光标 介绍如何使用光标进行测量。
10. 测量 介绍示波器的自动测量功能 11. 显示设置 介绍如何控制示波器的显示模块 12. 存储和调用 介绍如何 使用示波器的内、外部存储和调用功能 13. 系统功能设置 介绍如何 设置系统辅助功能及较高级功能的应用 14. 历史波形 介绍如何使用和设置历史波形功能 15. 出厂 设置 介绍示波器 默认出厂设置值 16. 故障处理 介绍示波器常见故障的处理 方法 SIGLENT SDS1000X-E 用户手册 XI 文档中的格式约定 前面板按键：用带文本框的字符表示，例如： Acquire 菜单软键：用带底纹并加粗的文本表示，例如： 获取方式 操作步骤：用箭头“→”表示，例如： Acquire → 获取方式 SIGLENT XII SDS1000X-E 用户手册 目 录 版权和声明 ........................................................ I 安全要求 ......................................................... II 一般安全概要 ............................................................ II 安全术语和标记 .......................................................... IV 测量类别 ................................................................. V 工作环境 ................................................................ VI 通风要求 .............................................................. VIII 日常保养与清洁 .......................................................... IX 文档概述 .......................................................... X 快速入门 ..............................................。
