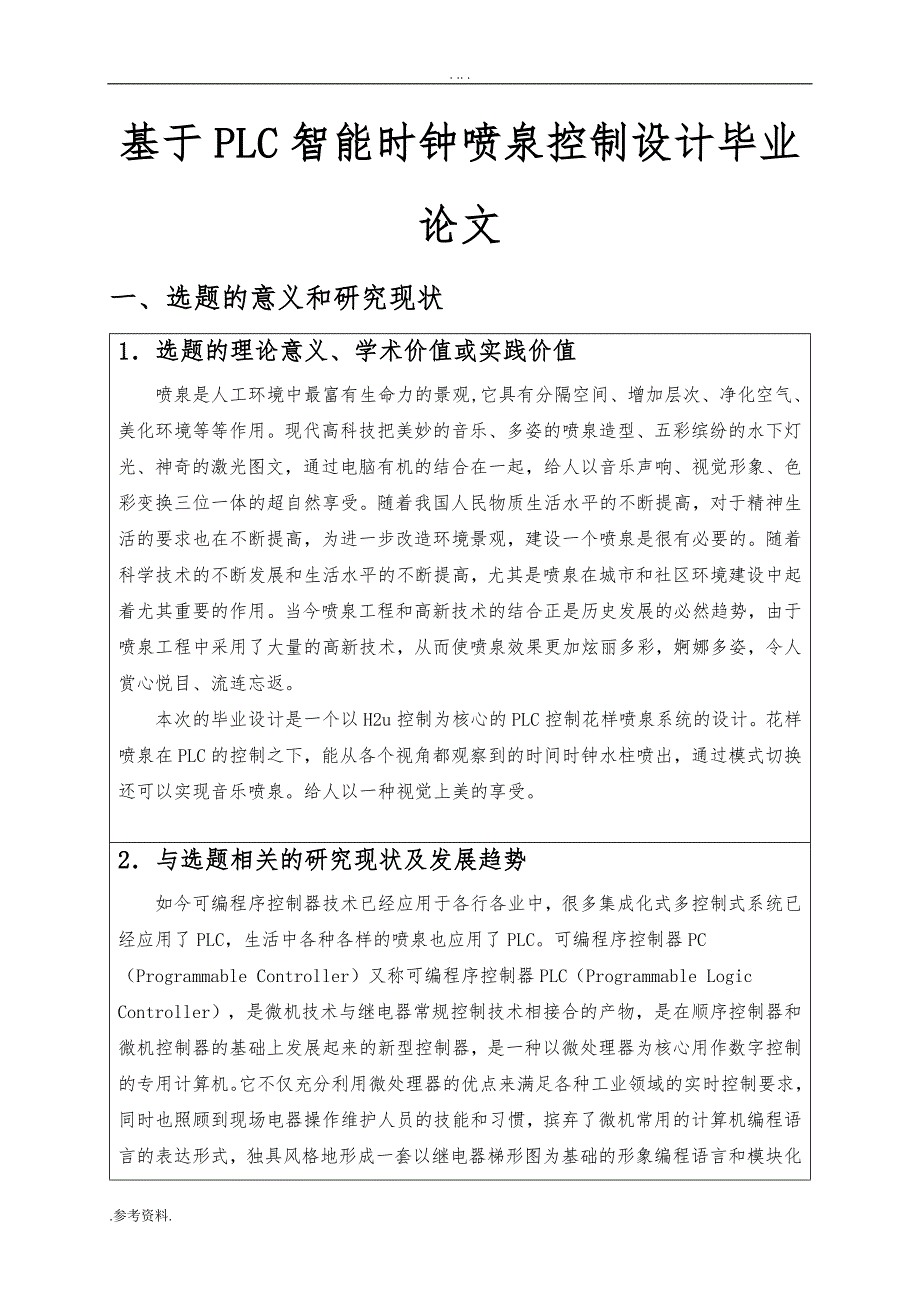

参考资料 基于基于 PLCPLC 智能时钟喷泉控制设计毕业智能时钟喷泉控制设计毕业 论文论文 一 选题的意义和研究现状一 选题的意义和研究现状 1 1 选题的理论意义 学术价值或实践价值 选题的理论意义 学术价值或实践价值 喷泉是人工环境中最富有生命力的景观 它具有分隔空间 增加层次 净化空气 美化环境等等作用 现代高科技把美妙的音乐 多姿的喷泉造型 五彩缤纷的水下 灯光 神奇的激光图文 通过电脑有机的结合在一起 给人以音乐声响 视觉形象 色彩变换三位一体的超自然享受 随着我国人民物质生活水平的不断提高 对于精 神生活的要求也在不断提高 为进一步改造环境景观 建设一个喷泉是很有必要的 随着科学技术的不断发展和生活水平的不断提高 尤其是喷泉在城市和社区环境建 设中起着尤其重要的作用 当今喷泉工程和高新技术的结合正是历史发展的必然趋 势 由于喷泉工程中采用了大量的高新技术 从而使喷泉效果更加炫丽多彩 婀娜 多姿 令人赏心悦目 流连忘返 本次的毕业设计是一个以 H2u 控制为核心的 PLC 控制花样喷泉系统的设计 花 样喷泉在 PLC 的控制之下 能从各个视角都观察到的时间时钟水柱喷出 通过模式 切换还可以实现音乐喷泉 给人以一种视觉上美的享受 2 2 与选题相关的研究现状及发展趋势 与选题相关的研究现状及发展趋势 如今可编程序控制器技术已经应用于各行各业中 很多集成化式多控制式系统 已经应用了 PLC 生活中各种各样的喷泉也应用了 PLC 可编程序控制器 PC Programmable Controller 又称可编程序控制器 PLC Programmable Logic Controller 是微机技术与继电器常规控制技术相接合的产物 是在顺序控制器 和微机控制器的基础上发展起来的新型控制器 是一种以微处理器为核心用作数字 控制的专用计算机 它不仅充分利用微处理器的优点来满足各种工业领域的实时控 制要求 同时也照顾到现场电器操作维护人员的技能和习惯 摈弃了微机常用的计 算机编程语言的表达形式 独具风格地形成一套以继电器梯形图为基础的形象编程 参考资料 语言和模块化的软件结构 使用户程序的编制清晰直观 方便易学 调试和查错都 很容易 PLC 现已成为现代工业控制三大支柱 PLC CAD CAM ROBOT 之一 以其可靠 性 逻辑功能强 体积小 可修改控制程序 具有远程通信联网功能 易于与 计算机接口 能对模拟量进行控制 具备高速计数与位控等高性能模块等优异性能 日益取代由大量中间继电器 时间继电器 计数继电器等组成的传统继电 接触控 制系统在机械 化工 石油 冶金 电力 轻工 电子 纺织 食品 交通 等行 业得到广泛应用 PLC 的应用深度和广度已经成为一个国家工业先进水平的重要标志 之一 3 3 主要参考文献 主要参考文献 1 王兆义主编 小型可编程序控制器使用技术 M 机械工业 1997 23 2 万忠主编 可编程序控制器应用技术 M 化学工业 2002 40 47 3 廖常初主编 可编程序控制器应用技术 第四版 M 大学 2002 4 常斗南主编 可编程序控制器原理 应用及通信基础 M 机械工业 1997 5 龚仲华 史建成 毅编著 三菱 FX Q 系列 PLC 应用技术 M 人民邮电 2006 6 汇川公司编 H2u 系列可编程控制器用户手册 J 2006 10 35 275 290 7 汇川公司编 H2u H2u 系列可编程序控制器特殊功能模块用户手册 J 2006 1 50 8 衣承斌 金南编 模拟集成电子技术基础 M 东南大学 1994 9 朱正涌编著 半导体集成电路 M 清华大学 2001 1 3 10 王远主编 模拟电子技术 M 机械工业 1994 1 15 11 钟日铭等编著 AUTO 2012 机械设计完全自学手册 J 机械工业 2012 1 16 12 周海波 郭士清主编 CAD 技术基础 M 机械工业 2011 13 郭俊英 继海主编 计算机绘图实用教程 J 高等教育 2011 1 47 14 王卫兵主编 CAXIA 线切割应用案例教程 M 机械工业 2008 15 朱新涛 许祖敏 徐峰等编著 CAXIA 机械设计从入门到精通 M 机械工业 2011 16 INO TOUCH 用户使用手册 J 2009 1 35 17 JING Qun ping ZHANG Yong an WANG She chang etal App roach of adjusting the overlap in the trimming diskshear for cold rolled p late J HeavyMachinery 2008 参考资料 18 WANG Yong qiang SUN Qing quan DONG Kai etal Clearance adjusting of side trimmer and imp rovement ofcutting quality J ShandongMetallurgy 2007 二 研究方案二 研究方案 1 1 研究的思路与方法 研究的思路与方法 随着时代的进步 人们变得忙碌 别的没有太多时间去欣赏美景 也忘了在意环 境的改变 设计时间时钟音乐喷泉是从视觉上给人一种冲击美 让人们在没时间的时 候也可以不经意的欣赏到美景 设计音乐喷泉配合时间喷泉是从听觉和视觉上给人直 观而又炫丽的美景冲击 夜间配合闪烁变幻的色彩灯 让人更能流连忘返 让烦躁的 心得以安静和让喘不过气的你得以释放 通过研究时钟喷泉是为了使喷泉智能化 让人们看到不一样的喷泉 欣赏不一样 的美景 通过 PLC 控制输出 借助 PLC 部计时器计数 配合相应的逻辑转换 满足 1 小时 3600 秒 1 分钟 60 秒关系 设计喷泉喷头呈数字时钟分布 将各点定义 对应各 PLC 输出点 将 PLC 输出点连接到喷头开关 实现数字时钟喷泉 通过延时输出 使得 喷泉在延时过后形成旋转时钟 可以从不同的角度观看时钟喷泉 为提高人们的生活 警觉度 设计了整点报时 根据在整点时时钟的另类喷发提醒人们时钟整点报时 为了保证人们的生活环境 时钟喷泉不能长期不限时的喷 这样有一定的噪音 影响人们的生活 因而时钟喷泉设计了定时系统 满足人们在正常休息的情况下无噪 声污染 不影响其正常休息 2 2 研究的基本容 大纲 研究的基本容 大纲 通过 PLC 控制喷泉 实现音乐喷泉数字时钟和指针时钟显示 搭配变换色彩 让 喷泉多样化 通过控制继电器控制主喷注喷射出旋转喷泉 管道设计 整点报时系统 首先是第一部分的编写 就是时钟的显示 将小时 分钟分开控制 用一延时程序共 同计时 比如 0 点 显示 00 00 仿真显示如图 1 所示 参考资料 图图 1 1 时钟显示为时钟显示为 0 0 点时仿真点时仿真 1 点 1 分 显示 01 01 然后每隔 15S 更换方向显示 延时之后重新延时 15S 继续 更换方向 通过控制电路在不同的延时控制通过电流大小 达到控制输出水压大小 让喷出的水柱呈高低分布 让人们在低于喷柱的时候也能看清 其次正点报时系统 通过计时达到 3600S X 当到达整点时 PLC 控制喷泉喷出一种伴随着时钟的别出花样 效果 炫丽多彩 来提醒现在时间为整点 XX 当启动音乐喷泉时 还可以有音响效果 让报时系统更为逼真形象 还可以执行定时设置控制 如图 2 所示 参考资料 图图 2 2 时钟喷泉定时从时钟喷泉定时从 2222 点到点到 6 6 点点 3030 分分 管道布局如图 3 所示 图图 3 3 管道布局图管道布局图 在实际的管道布局的设计时 首先要尽量让管道都在一个平面 以保证水流量在 同一水平线上近似相等 这样喷泉喷水高度就基本上统一高度 加上统一 Y 轴上的流 参考资料 量不同 形成在一个方向上看到的水柱呈前低后高分布 从人们观察的视角上看 可 以清晰直观的就能看出显示的是时钟 在白天时喷泉喷水一般情况下 彩灯应该是关 闭的 因为在白天光线强烈的情况下 彩灯的是不被人们所看见的 但是水柱是可以 直观的 晚上水柱需要加上彩灯 让水柱看的更清晰 程序执行步骤为 第一步给 PLC 通电 24VDC 42VDC 让后按启动按钮 启动后 延迟 2S 之后 执行时钟喷泉显示 调节时钟为当地准确时间 根据需要调节定时系统 的时间和彩灯开关断时间 更好的保证人们生活环境 可根据总水流量调节喷泉喷柱 高低 系统可通过复位使时钟重新计时 可在节日或特定时间采用音乐喷泉增加气氛 本系统采用了多方位时钟显示的复杂结构和整点报时的智能化设计 当不使用时 可通过启动按钮的常开信号 将系统停止 3 3 工作的主要阶段 进度及完成时间 工作的主要阶段 进度及完成时间 第 1 周确定毕业设计题目 第 2 周下达任务书查阅收集资料文献 第 3 4 周上交设计任务书及开题报告 第 5 周根据安排进行课题调研 第 6 周课题的需求分析和方案论证确定自己的研究方案并做针对性的调研和论证 第 7 8 周对课题容进行统筹分析准备开始写论文 第 9 13 周拟订毕业论文的初稿 第 14 周修改并确定毕业论文稿件 第 15 周打印论文准备论文答辩 学生签名 年 月 日 指导教师意见 指导教师意见 论文选题联系实际 经查阅资料 对论文任务有一定理解 形成初步方案正确 可行 工作安排符合要求 同意转入下一阶段工作 参考资料 指导教师签名 日期 参考资料 参考资料 基于基于 PLCPLC 智能时钟喷泉控制设计智能时钟喷泉控制设计 摘要摘要 本论文以喷泉为研究对象 采用了汇川 H2u 系列 PLC 作为喷泉的主控制器 将 传统的花式喷泉改进成高速电磁阀控制智能时钟喷泉 采用高速电磁阀喷柱控制水流 量可以实现喷泉水柱高低 根据 PLC 的控制特性 设计出不一样的时钟喷泉 在此时 钟喷泉系统中 既有时尚的音乐喷泉功能 还有彩灯控制的衬托 更有智能的报时系 统 有人性化的定时系统 和多彩化的多方位更换显示时钟喷泉 本文根据可编程控 制器的组成和工作原理对智能喷泉的控制系统的总体功能进行了阐述 论述了智能时 钟喷泉系统硬件模块详细的设计方案 并对系统各模块功能编写了梯形图 还采用触 摸屏软件连接 PLC 控制器对系统进行了仿真 仿真结果完全符合系统设计预计的 所有要求 本系统改善了现有喷泉系统的控制品质 还创新增加了多方位更换显示时 钟的功能 并真正地达到了实时控制的要求 关键词关键词 PLC 电磁阀 时钟喷泉 智能控制 参考资料 BasedBased onon PLCPLC intelligentintelligent fountainfountain controlcontrol designdesign Abstract Abstract This paper regards the fountain as the research object used the H2u series PLC Huichuan as the main fountain controller The traditional fancy fountain has been improved into a high speed solenoid valve control intelligent clock fountain used high speed solenoid valve to control the flow of water spray column According to the control characteristics of the PLC it can control the fountain water column height it can also be used to design a different clock fountain which contains the stylish music fountain featu。
