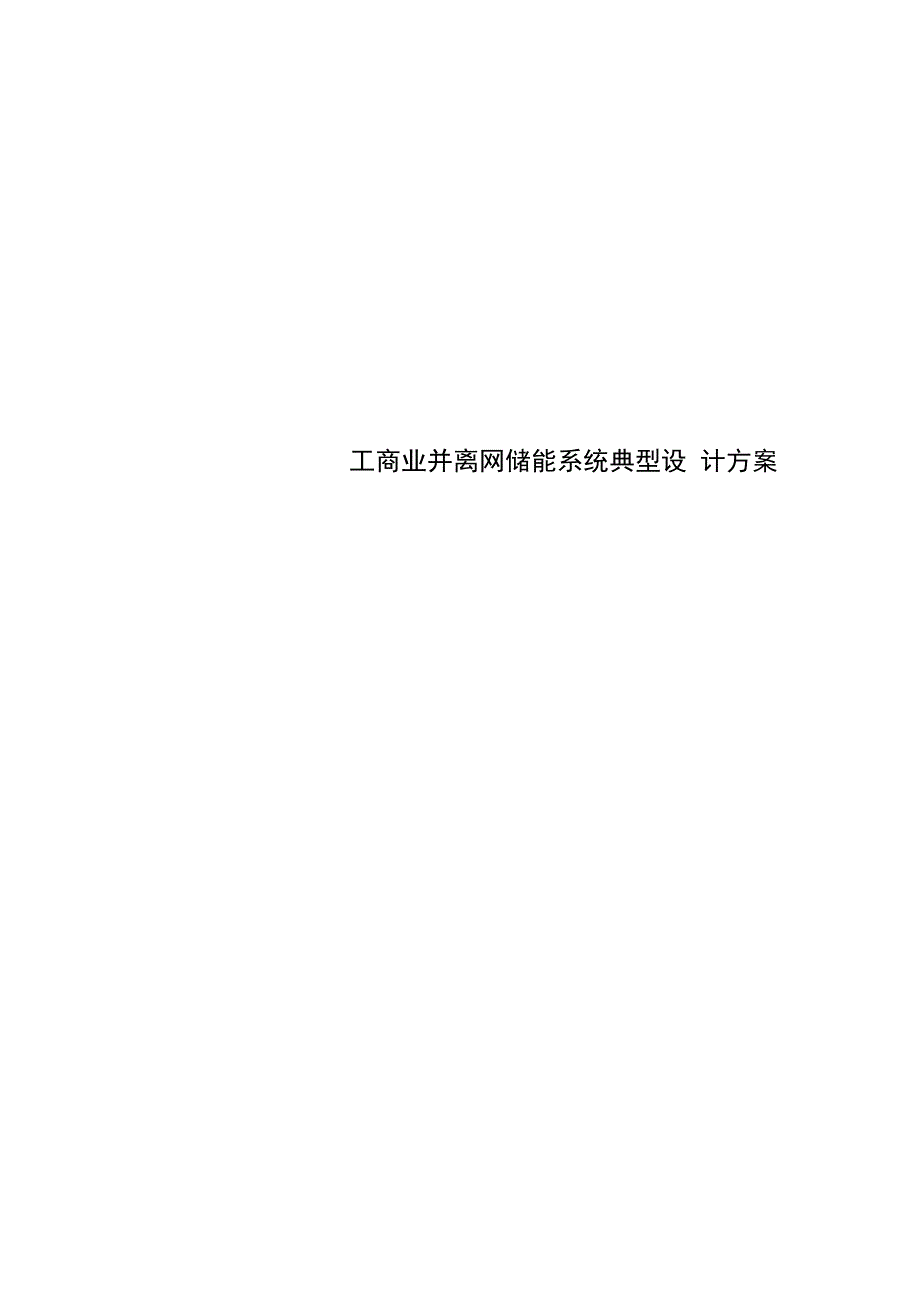

工商业并离网储能系统典型设 计方案工商业并离网储能系统典型设计方案太阳能并离网储能系统广泛应用于工厂、商业等峰谷价差较大、或者经常停电的场 所系统由太阳电池组件组成的光伏方阵、汇流箱，太阳能并离网一体机、蓄电池组、 风力发电机、负载、电网等构成光伏方阵在有光照的情况下将太阳能转换为电能，通 过太阳能控制逆变一体机给负载供电，同时给蓄电池组充电，多余的电还可以送入电网； 在无光照时，由电网给负载供电；当电网停电时，由蓄电池通过逆变一体机给负载供电组件流 箱汇流箱并离网一休机控制柜负荷电网风机｛监控系统1■ff电池组L■■■■■■■■■■」并离网光伏储能发电系统示意图、系统主要组成（i）太阳电池组件是太阳能供电系统中的主要部分， 也是太阳能供电系统中价值最高的部件， 其作用 是将太阳的辐射能量转换为直流电能;Gro wan 太阳能微网发电系统技术方案(2) 太阳能并离网一体机主要功能分为2部分，MPPT太阳能控制器和双向DC/AC变流器，其作用是对太 阳能电池组件所发的电能进行调节和控制， 对蓄电池进行充电，并对蓄电池起到过充电 保护、过放电保护的作用同时把组件和蓄电池的直流电逆变成交流电，给交流负载使 用，在适当的时候，电网也可以向蓄电池充电。
3) 蓄电池组：其主要任务是贮能，以便在电网停电时保证负载用电主要组成部件介绍2.1太阳电池组件介绍单晶硅 Mono-Crystalli ne多晶硅 Poly Crystalli ne薄膜 Thi n film太阳电池组件是将太阳光能直接转变为直流电能的阳光发电装置 根据用户对功率和电压的不同要求，制成太阳电池组件单个使用，也可以数个太阳电池组件经过串联(以 满足电压要求)和并联(以满足电流要求)，形成供电阵列提供更大的电功率太阳电 池的发电量随着日照强度的增加而按比例增加随着组件表面的温度升高而略有下降 随着温度的变化，电池组件的电流、电压、功率也将发生变化，组件串联设计时必须考 虑电压负温度系数2.2离网逆变器介绍古瑞瓦特HPS50KW三相太阳能并离网逆变控制一体机，采用新一代的全数字控 制技术，纯正弦波输出；太阳能控制器和逆变器集成于一体，方便使用；适用于电力缺 乏和电网不稳定的地区，为其提供经济的电源解决方案，产品具有以下优势：（1） 控制逆变一体机：集成太阳能控制器和逆变器，连接简单，方便使用；（2） 效率高，效率达到95%以上，最大限度利用太阳能；（3） 可靠性高：逆变器采用工频设计，过载能力强，适应空调等冲击性负载；（4） 完善的保护功能：蓄电池过充过放保护和先进的蓄电池管理功能，延长蓄电 池寿命，过载保护、短路保护等功能，保护设备和负载安全可靠运行；（5） LCD液晶屏直观显示：光伏输入电压/电流，交流输出电压/电流，电池容量 等多种工作运行状态参数监控。
6） 储能系统兼容铅酸蓄电池和锂电池，为用户提供多种选择7） 光伏充电，市电（油机）充电，混合充电等多种充电方式，蓄电池供电，市 电供电等多种供电方式8） 支持多台逆变器并机，功率扩展方便2.3蓄电池介绍储能电池及器件是太阳能光伏发电系统不可缺少的存储能电能的部件， 其主要功能是存储光伏发电系统的电能，并在日照量不足，夜间以及应急状态下为负载供电常用#rowact 太阳能微网发电系统技术方案的储能电池有铅酸蓄电池，碱性蓄电池，锂电池，超级电容，它们分别应用于不同场合 或者产品中，目前应用最广是铅酸蓄电池，从 19世纪50年代开发出来至今，已经有160余年的历史，目前衍生出来很多种类，如富液铅酸电池、阀控密封铅酸电池、胶体 电池，铅碳电池等，发展最快是锂电池不同种类蓄电池的优缺点比较种类优缺点AGM密封铅蓄电池1. 循环充电能力高，使用寿命约2-3年2. 在整个使用寿命周期内具有更咼的电容量稳定性3•低温性能更可靠4•降低事故风险，减少环境污染风险5.维护很简单，减少深度放电GEL胶体 密封铅蓄 电池1、 使用寿命长约5年左右2、 胶体铅酸畜电池的自放电性能好3、 胶体铅酸蓄电池在严重缺电的情况下，抗硫化性能很明显。
4、 胶体铅酸蓄电池在严重放电情况下的恢复能力强5、 胶体铅酸蓄电池抗过充能力强6、胶体铅酸畜电池后期放电性能好铅碳电池铅碳电池使用寿命长约 5-8年左右，是一种新型的超级电池，是将铅 酸电池和超级电容器两者合一：既发挥了超级电容瞬间大容量充电的 优点，也发挥了铅酸电池的比能量优势，且拥有非常好的充放电性能而且由于加了碳（石墨烯），阻止了负极硫酸盐化现象，改善了过去电 池失效的一个因素，更延长了电池寿命锂电池使用寿命长约10年左右，重量轻、储能容量大、功率大、无污染、寿 命长、自放电系数小、温度适应范围广考虑到负载条件、使用环境、使用寿命及成本因素，一般选择 GEL胶体铅酸免维护电池用户千万不要因贪图便宜而选择劣质电池， 因为这样做会影响整个系统的可靠 性，并可能因此造成更大的损失并离网逆变器原理图和参数表❸ ❺、1 •光伏开夫2. 光伏控制器3. 层向連匪器4 一切樣开黄5. 氏琵开关6. 摩网开关7. EfittHX原理框圏❶❷—L3samw)HPS 30HPS 50HPS 12038kVA60KV占150kVA有功功率30kW4BKW120kW斗00 V斗00”400V电压范圉360V - 440V360V - 440V36W -440V颉宦预率90/60Hz5(M6OHz50/SOHz頻率范围47*51.5J57-61.5Hz47*515/57*61-5HZ47*51.5/57-61 5HzTHDI<3%<3%<3%0用超前7启帝后th 8S前7 8蒲后0 8£前滞右交流制武3/NiPE3/N/PEa/N/PE交 »（an）砒功率 有功功率 It宦电压 THDU3&kVA3DkW400V丘勺喘线性 50760Hz 册㈡麟60KVA48kW400V乓1%越性5CW6OHZ瞬嗪150kVA120kW4OOV 刘麗融 50石0比!38tW辰t光畑人电压 量大光试功率 MPPT^HJEE 石电1000 V 口 c33kWp48QVDC-0OOVDC352V-600V1000 VDCSSkVWp480VDC-800VDC3 52V-600V100GVDC132kWp40OVDC-0OOVDG352V-600V#u …一 i -r » -H rowacr太阳能微网发电系统技术方案太阳能组件参数表电msa试艇件下)最犬功覃皿駆個卩)?65?70275290功率公差0 -量大功率点的工作电ffi-VMFP(V)d0,830.93U^L4董大功率盒的工作电ait-iMPF(A)&618.948.92丹踣电B-Vcc(V)B8.338.4BBS38.7短踣电Sl-hc(A)91Q9.18925934宝件姣率n™(^)16.2165LG.B17.1方案设计组件：多晶270W，数量200块，20串1并，总功率54kW。
离网逆变器：HPS50控制逆变一体机，输出功率为 48KW胶体铅酸蓄电池：2V800AH，270台，全部串联，电池组电压为540V，可以用300 度电名称型号数量1并离网逆变器HPS 501台2组件270W200块3汇流箱10进1出1台4铅酸蓄电池2V800AH300台5监控1套监控系统设计：微网系统具有复杂多样的功能，其实用起来也很简单，古瑞瓦特推出高效贴心的监 控系统，用户只需安装一个数据采集器，和 APP监控软件，即可以在上完成 所有设置，而且可以随时修改和查看电脑监控平台:1 ♦* ■* 1 *# ■ r>* s*ui rowanHdp 琢；guwt蚀舖沪】运HDemeTBSMkWhG训卜3 kWh2W170剧#APP监控能源分析能源调度优先级设置可以设置光伏.曙电池.电网供电的优先等级.智能联动设置峰谷电价设雪可決设置智能家电定吋 启动和停止*啤谷段动作使能申价峰谷亢电放控制控制优先级比伏零功率揄出使能可以设置全部自发自用。
