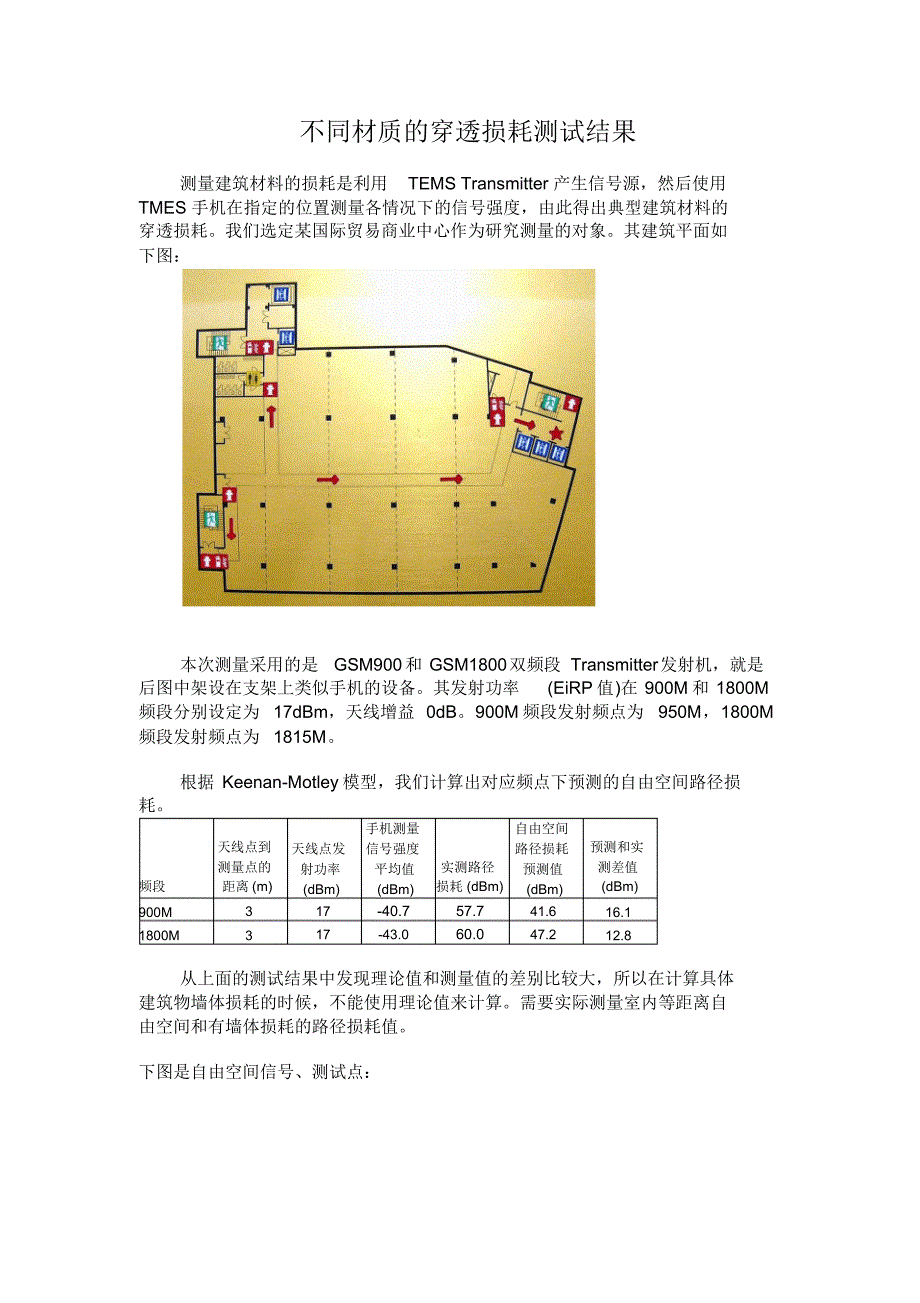

不同材质的穿透损耗测试结果测量建筑材料的损耗是利用 TEMS Transmitter 产生信号源，然后使用TMES 在指定的位置测量各情况下的信号强度，由此得出典型建筑材料的穿透损耗我们选定某国际贸易商业中心作为研究测量的对象其建筑平面如下图：本次测量采用的是 GSM900 和 GSM1800双频段 Transmitter发射机，就是后图中架设在支架上类似的设备其发射功率 (EiRP 值 )在 900M 和 1800M频段分别设定为 17dBm，天线增益 0dB 900M 频段发射频点为 950M， 1800M频段发射频点为 1815M根据 Keenan-Motley 模型，我们计算出对应频点下预测的自由空间路径损耗频段天线点到测量点的距离 (m)天线点发射功率(dBm)测量信号强度平均值(dBm)实测路径损耗 (dBm)自由空间路径损耗预测值(dBm)预测和实测差值(dBm) 900M 3 17 -40.7 57.7 41.6 16.1 1800M 3 17 -43.0 60.0 47.2 12.8 从上面的测试结果中发现理论值和测量值的差别比较大，所以在计算具体建筑物墙体损耗的时候，不能使用理论值来计算。
需要实际测量室内等距离自由空间和有墙体损耗的路径损耗值下图是自由空间信号、测试点：我们选取了室内覆盖研究中感兴趣的场景，主要包括下面九个场景具体的流程如下测量次数：一个位置建议测量 3 次；流程简介：利用 TEMS Transmitter 产生信号源，然后使用 TMES 在指定的位置测量信号强度，由此得出不同材质和空间的穿透损耗注意事项：尽量选择密闭性好的空间 ,以免绕射的信号对结果造成较大的误差另外，测试的时候要注意， TEMS 接收机的最大接收信号强度为 -37dBm，不要超过测量范围，如选取距离过近的测量点以下为不同场景下的测试结果汇总场景天线点到测量点的距离 (m)墙体厚度(cm)天线点发射功率(dBm)900M自由空间路径损耗预测值 (dBm)1800M 自由空间路径损耗预测值(dBm)900M测量信号强度平均值 (dBm)1800M 测量信号强度平均值(dBm)900M路径损耗(dBm)1800M路径损耗(dBm)900M不同材质穿透损耗(dBm) 1800M不同材质穿透损耗(dBm) 信号点测试点走廊拐角 9＋ 3 17 57.7 60 -53.3 -56.0 70.3 73.0 12.7 13.0 走廊 45 17 57.7 60 -56.0 -54.0 73.0 71.0 15.3 11.0 木板隔墙 3 17 57.7 60 -41.0 -45.0 58.0 62.0 0.3 2.0 玻璃门 3 17 57.7 60 -43.0 -45.5 60.0 62.5 2.3 2.5 玻璃幕墙 3 17 57.7 60 -43.0 -47.5 60.0 64.5 2.3 4.5 砖墙石板墙 3 30 17 57.7 60 -57.0 -71.5 74.0 88.5 16.3 28.5 电梯门 3 17 57.7 60 -67.7 -75.0 84.7 92.0 27.0 32.0 钢筋水泥外墙 3 50 17 57.7 60 -65.0 -88.0 82.0 105.0 24.3 45.0 混凝土天花板 3 20 17 57.7 60 -55.7 -66.0 72.7 83.0 15.0 23.0 根据测试结果分析， Keenan-Motley 模型虽然是个经典模型，但对于近场和很远场的预测与实测结果差异较大。
对于自由空间和走廊，走廊拐角，木板隔墙，玻璃门，玻璃幕墙等穿透损耗较小的材质而言， 900M 和 1800M 频段测量的损耗结果非常接近对于砖墙石板墙、电梯门、钢筋水泥外墙、混凝土天花板等穿透损耗很大的材质， 1800M 频段的损耗明显大于 900M 频段，损耗越大的材质两个频段的差异越大这个结果对于 GSM1800，尤其是将来选用 2G 频段的 3G 无线网络的基站选择，应该具有较大的参考意义即在 3G 无线网络设计中，在 3G 基站室外信号的覆盖和 GSM900 和 GSM1800 的差异相对不大的情况下，室内覆盖水平差异会较大尤其是 3G 网络的室内话务量占全网比例会比 2G 网络要高不少的情况下，室内覆盖应该更加依重于室内分布系统，而非宏蜂窝基站以下为各场景测量的地点和照片，供参考玻璃门信号、测试点：信号点测试点木板隔墙测试地点：木板隔墙信号点：木板隔墙测试点：信号点测试点走廊信号、测试点：砖墙石板墙测试地点：信号点测试点砖墙石板墙信号点：砖墙石板墙测试点：走廊拐角测试地点：信号点测试点走廊拐角信号点：走廊拐角测试点附近：电梯门测试地点：电梯门信号点：电梯门测试点（此时为测试人员走出时的照片）：玻璃幕墙信号、测试点：信号点测试点钢筋水泥外墙测试地点：信号点测试点钢筋水泥外墙信号点：钢筋水泥外墙测试点：测试点信号点混凝土天花板信号点：信号点。
