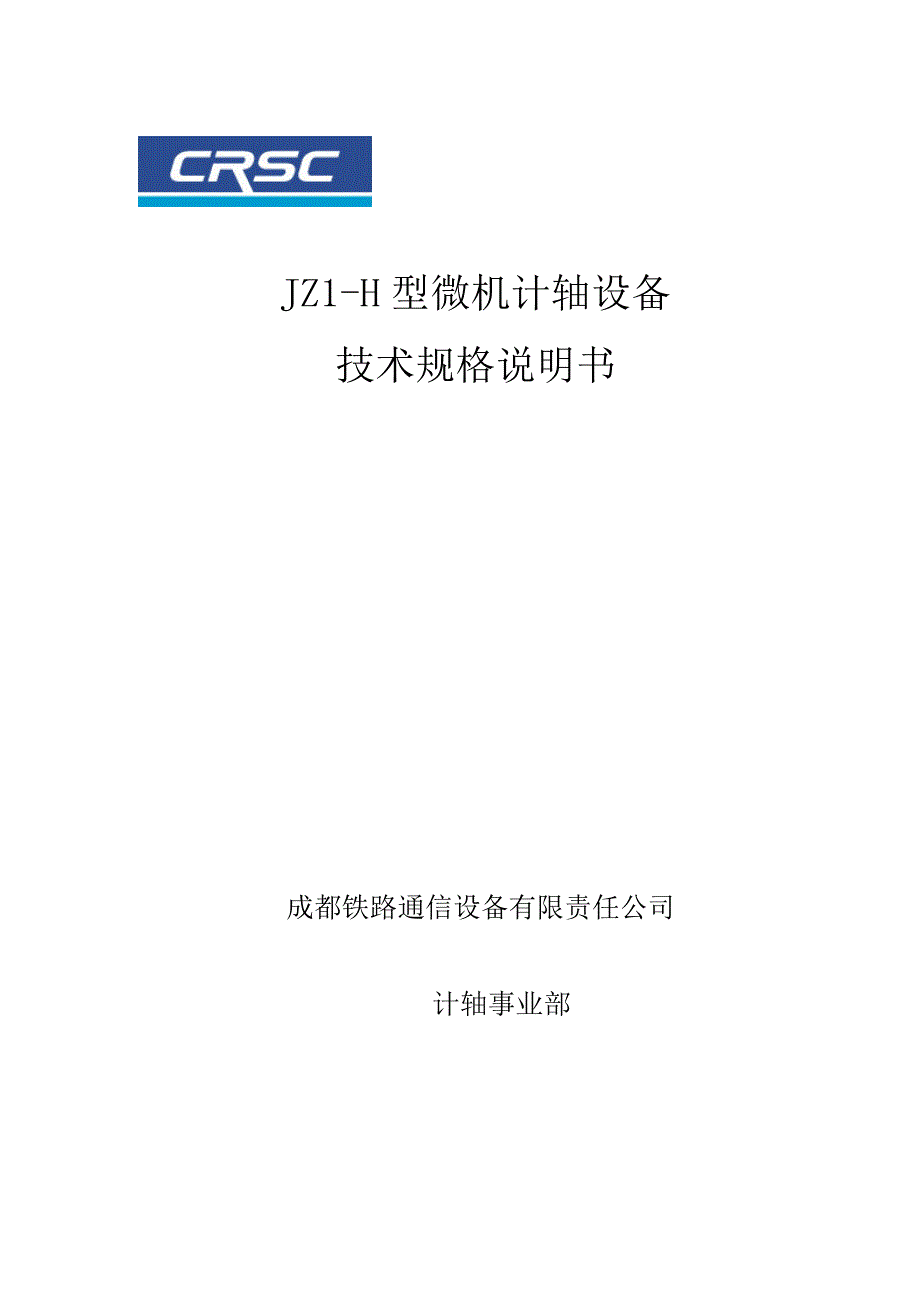

JZ1-H型微机计轴设备技术规格说明书 成都铁路通信设备有限责任公司计轴事业部版本及信息说明变更说明初次发布系统名称JZ型微机计轴设备文献名称JZ1-H型微机计轴设备技术规格说明书文献编号版本号V1.0修订次数第 1 次修订发布日期2023.10.20实行日期2023.10.20修改祁岚审核丁华伟批准陈路平文档历史 修订次数变更说明版本编制日期编写审核批准0初次发布V1.002023.10.19祁岚丁华伟陈路平目 录1.系统概述 52.合用范围及参考标准 53.系统功能 64.环境条件 74.1 室内设备 74.2 室外设备 75.系统结构 85.1 系统组成 85.1.1室外部分 85.1.2室内部分 85.1.3传输通道部分 95.2 系统组件描述 105.2.1室外设备 105.2.2室内设备 116.系统安装 156.1室内主机 156.2室外设备： 157.系统重要技术性能指标 217.1 技术指标 217.2 系统的隔离与保护 227.3 系统工作过程 228现场配套设施及操作 238.1 系统复位 238.2 对外接口及规定 238.2.1系统与联锁设备接口 238.2.2系统与监测系统接口 238.2.3电源接口 248.2.4线缆规定 248.2.5接地规定 249.系统仪器仪表及工具说明 241.系统概述本文描述的JZ1-H微机计轴系统，重要用于实现铁路轨道区段的占用与空闲检查。
该系统为通过采集室外车轮传感器的信息，计算比较得出轨道区段的占用/空闲状态，并通过安全型继电器将此状态向相关的系统（如联锁系统）输出的安全设备系记录算判断部分是由两个独立的解决板完毕，其硬件和软件完全相同，采用2取2的安全结构两块CPU板采集解决相同的信息（轴信息、复位信息等），通过独立计算输出鉴定结果，并通过交叉回读输出结果信息判别2块CPU板解决结果的一致性当鉴定结果一致时，系统才干给出标记区段空闲的轨道继电器条件输出；否则，系统输出标记区段占用的轨道继电器条件JZ1-H型计轴系统是国内最先通过铁道部相关认证的计轴产品，并于2023年8月通过了欧标SIL4认证（证书编号：A12023RE005)2.合用范围及参考标准该文档对JZ1-H型计轴子系统的技术规格作了具体地说明，仅合用于JZ1-H型微机计轴设备参考标准见下表：序号文献号文献名版本1IEC61312-1:1995雷电电磁脉冲防护.第1部分:总则/2TB 2296-2023计轴设备通用技术规定/3TB/T 2668-2023铁路自动站间闭塞技术条件/4TB/T 3189-2023铁路信号计轴应用系统技术条件/5TB/T 1567-1990铁路自动闭塞技术条件/6TB/T 1447-1982信号产品的绝缘电阻/7TB/T 1448-1982通信信号产品的绝缘耐压/8EN50126:1999铁路设备 可靠性、可用性、可维修性和安全性(RAMS)的规范和说明/9EN 50128:2023铁路应用 通信、信号传输和解决系统 铁路控制和保护系统软件/10EN 50129:2023铁路信号设备安全性规定/11EN 50125-3:2023铁路应用－设备环境条件/12EN 50121-4：2023铁路设备 电磁兼容 第4部分：信令及通信设备的发射和抗扰性/13TB/T 3073-2023铁道信号电气设备电磁兼容性实验及其限值/14TB/T 3074-2023铁道信号设备雷电电磁脉冲防护技术条件/15GB/T2423.1-2023电工电子产品环境实验 第2部分：实验方法 实验A：低温/16GB/T2423.2-2023电工电子产品环境实验 第2部分：实验方法 实验B：高温/17GB/2423.4-2023电工电子产品环境实验 第2部分：实验方法 实验Db：交变湿热/3.系统功能JZ1-H型计轴系统能区分列车运营方向，合用于列车正常运营，补机折返等正常作业。
系统分为室内设备和室外设备两部分室外车轮传感器设在轨道区段的始端和末端，用于采集轨道上列车通过传感器的所有轴数及方向；同样设立在室外的JCH配合车轮传感器用于轮对信息的采集解决；JCH将解决过的轮对信息传输至室内主机，经主机CPU板卡逻辑判断比较后，输出区段的占用/空闲条件本系统设有防雷措施，具有较强的抗雷电冲击能力，并符合铁道部铁电务［1987］577号《铁路信号设备雷电防护办法》的规定系统提供两种复位方式，预复位及条件复位，可在控制台设立相关复位按钮系统带有RS232标准接口，可将信息通过监测接口接至监测设备图3-1：JZ1-H计轴系统功能示意图4.环境条件需注意和遵守各种许可环境条件和工作条件4.1 室内设备l 运营情况下：Ø 海拔高度：不大于3000mØ 温度范围：-5℃～+40℃Ø 湿度范围：≤90﹪（25℃）Ø 合用于电气化或非电气化区段l 储存情况下：Ø 设备应贮存在温度-25～+40℃，相对湿度不大于80%，并无腐蚀性气体的库房内产品在运送过程中不应有剧烈振动和冲击Ø 产品存放期超过6个月以上，应打开包装箱，通风存放l 设备标记及包装情况：Ø 产品标志涉及公司名（成都铁路通信设备有限责任公司）、设备型号（JZ1-H微机计轴设备）、编号、出厂日期。
Ø 按TB1498铁路通信信号产品包装技术条件执行—— 设备具有可靠的防潮包装，箱内应有防振材料，箱外标明“向上”、“防雷”等标志，包装标志应符合GB191规定；箱内有产品质量合格证和装箱单4.2 室外设备l 室外温度：Ø 车轮传感器：-40℃～+80℃Ø JCH：-40℃～+70℃l 湿度：Ø 车轮传感器≤95﹪（25℃）l 冲击与振动：应能承受使用时的振动和冲击而无损坏或故障振动及冲击规定按照EN50125-3 2023标准相应条款执行，以证明在使用条件下具有规定的使用寿命Ø 振动（正弦）：² JCH：频率5Hz～2023Hz垂直方向、水平横向、水平纵向三个方向r.m.s=2.3m/ s2；² 车轮传感器：振动频率5～2023Hz，垂直方向r.m.s=280m/s2,水平横向r.m.s=140m/s2，水平纵向r.m.s=50m/s2；Ø 冲击：² 车轮传感器：峰值加速度2500 m/s2，1mS,3次² 电子检测盒：峰值加速度20 m/s2，11mS,3次l IP等级：Ø JCH：IP55，车轮传感器：IP67l 雷电防护及电磁兼容性：Ø JZ1-H计轴设备已通过电磁兼容性实验，符合EN50121标准；且符合TB/T3074-2023《铁路信号设备雷电电磁脉冲防护技术条件》。
5.系统结构5.1 系统组成JZ1-H型微机计轴系统分为以下三个部分：l 室外部分l 室内部分l 传输通道部分5.1.1室外部分JZ1-H型计轴系统室外信号源部分由JCH和CC32K型车轮传感器组成，JCH配合传感器共同完毕对轮对信息的感应和检测，并将解决后的信息转换为FSK信号发送具体描述见§5.2章节5.1.2室内部分信号机械室内装设有计轴主机柜，主机柜包含计轴主机单元、防雷单元组合、电源单元具体描述示意见§5.2章节图5-1：IZ1-H型计轴系统结构示意图5.1.3传输通道部分计轴检测点至室内主机应采用专用通道，采用计轴专用电缆PJZL23型电缆，该电缆芯数包含：8芯、12芯、16芯、22芯、28芯、34芯、38芯、44芯等每个室外检测点与机械室内有两对连接线，一对为信号线，另一对为电源线，其中电源线可以最多四个检测点共用一对电缆与室内连接当室内至室外距离大于4公里时，电源线需要加芯解决，减小电源损耗；当室内至室外距离大于7公里时，请与制造商联系5.2 系统组件描述5.2.1室外设备 室外设备涉及CC32K型传感器和高频电子检测盒JCH5.2.1.1传感器CC32K传感器采用高频调相方式，具有较高的可靠性和良好的抗干扰性能，对钢轨上的牵引电流不受影响。
它由2对传感器系统组成，每对互相独立每对传感器系统包含一个发送传感器和一个接受传感器，接受传感器分为左接受和右接受，左接受位于钢轨内侧的左侧，右接受位于钢轨内侧的右侧，在铭牌上分别用“L”和“R”标记车轮传感器采用打孔安装方式，安装在轨腰位置发送传感器安装在钢轨外侧，接受传感器安装在钢轨内侧，每对传感器的发送和接受磁头对称于钢轨安装每个传感器均配有一条用于和电子检测盒JCH连接的尾缆尾缆一端固定灌封在传感器内，尾缆长度通常为4米左右图5-2：CC32K型车轮传感器视图（以1个计轴点为例）5.2.1.2 电子检测盒JCH电子检测盒采用标准的3U，28T插箱结构，并外加金属防护罩，由金属支架固定在轨边的水泥基座上盒内内插三种4块欧洲标准尺寸（100×160mm）的印制板单元板，分别为：CG1，CG2发送/接受板，TD通道板，DY电源板见图5-3）图5-3：JCH机笼内板卡面板示意图（以1个计轴点为例）电子检测盒重要功能：DY电源板将室内提供的电源转化为各单板所需电压；传感器板（CG板）向发送磁头提供30KHz和29KHz的信号电压，并将接受磁头中感应的信号电压送回盒内，进行解调，经TD板转换成便于远距离传输的数字信号（FSK），送往车站信号机械室内的计轴主机进行计轴。
JCH内各板卡介绍：l CG板：传感器接受板板卡由发送模块、接受模块、和检测模块组成CG板通过对轮对通过时传感器所感应信号的相位和幅度变化的检测判别，输出传感器有无受阻状态以及参数的漂移监测结果电平信息每个JCH中配置2块CG板，2块板卡互相独立，分别相应1对传感器l TD板：通道板TD板内设独立3组振荡源，分别受控于传感器系统1、传感器系统2的受阻及无受阻电平信息，以及相应传感器系统1和2电气参数漂移监测的电平信息通过电平-频率转换后的频率信息通过母板与室内运算解决单元连接每个JCH中配置1块TD板l DY板：电源板DY板用于将室内远供AC110V电源转换为DC24V电源，为JCH中的CG板、TD板供电每个JCH中配置1块DY板l 母板：电子检测盒JCH各单板，通过母板进行板卡间的电气连接每个电子检测盒配备1块母板5.2.2室内设备参见图5-4，计轴系统室内设备分为计轴主机单元，防雷单元以及电源单元通常情况下，计轴主机与防雷单元可放置在一个主机柜中；若站场较大，防雷单元与主机柜需分设在不同机柜中5.2.2.1室内主机在本项目中，计轴主机采用机柜结构机柜尺寸推荐为600mm×800mm×2200mm(长×深×高)Ø 计轴主机板卡置于标准3U，19’’机笼内（见图5-4），主机单元相应有开关、保险、RS232串口；Ø 室外供电单元由隔离变压器（220V/110V）及防雷模块组成，隔离变压器置于机柜内托盘上，并设有相应的断路器；Ø。
