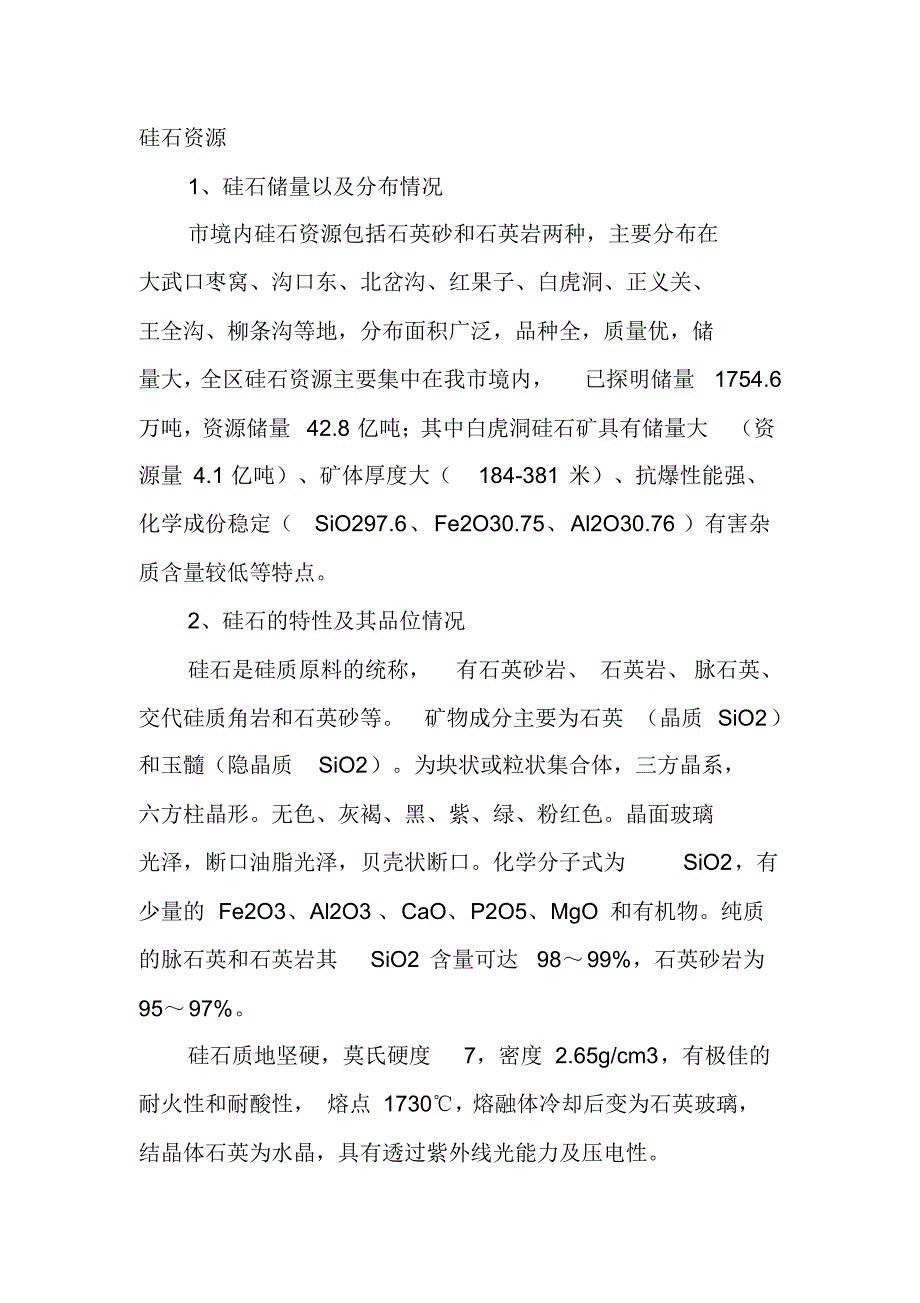

硅石资源1、硅石储量以及分布情况市境内硅石资源包括石英砂和石英岩两种，主要分布在大武口枣窝、沟口东、北岔沟、红果子、白虎洞、正义关、王全沟、柳条沟等地，分布面积广泛，品种全，质量优，储量大， 全区硅石资源主要集中在我市境内，已探明储量1754.6万吨，资源储量 42.8 亿吨；其中白虎洞硅石矿具有储量大（资源量 4.1 亿吨）、矿体厚度大（184-381 米）、抗爆性能强、化学成份稳定（SiO297.6、Fe2O30.75、Al2O30.76 ）有害杂质含量较低等特点2、硅石的特性及其品位情况硅石是硅质原料的统称，有石英砂岩、 石英岩、 脉石英、交代硅质角岩和石英砂等矿物成分主要为石英 （晶质 SiO2）和玉髓（隐晶质SiO2）为块状或粒状集合体，三方晶系，六方柱晶形无色、灰褐、黑、紫、绿、粉红色晶面玻璃光泽，断口油脂光泽，贝壳状断口化学分子式为SiO2，有少量的 Fe2O3、Al2O3 、CaO、P2O5、MgO 和有机物纯质的脉石英和石英岩其SiO2 含量可达98～99%，石英砂岩为95～97%硅石质地坚硬，莫氏硬度7，密度 2.65g/cm3，有极佳的耐火性和耐酸性， 熔点 1730℃，熔融体冷却后变为石英玻璃，结晶体石英为水晶，具有透过紫外线光能力及压电性。
硅石可分为下列几种矿石：（1）、石英砂岩：是石英与其他矿物颗粒被某种胶结物胶结起来的沉积岩其特点是 80%以上的碎屑都是石英和硅质碎屑， 此外还有长石、 燧石、 高岭土、 白云母杂于其中颗粒呈浑圆状，表面光滑、干净，多为中—— 细状胶结物常为硅质，有时常见钙质、铁质、泥质、锰质，其中以硅质胶结质量最好，胶结物常为蛋白玉及玉髓矿石一般呈白、灰白、浅红、浅黄色，硬度大，断面粗糙，透水性好2）、石英岩：由石英砂岩受热变质重结晶作用而成通常结晶颗粒间的胶结物已消失，矿物组成为石英，常含绿泥石、黑云母、白云母、硅线石、辉石、角闪石、绿帘石、石榴石、 方解石、 石墨及含铁矿物等外表呈白色至灰白色致密块状，其硬度及强度均很大3）、硅质角砾岩：是硅质交代的一种岩石，矿石致密，呈细粒状，具有贝壳状断口，颜色多为灰色及黑色4）、脉石英：矿物成分为石英，含少量长石、云母及其它矿物，致密块状，质纯呈白色，半透明，油脂光泽，贝壳状断口，结晶颗粒很大，SiO2 含量高， 加热时不易转化且发生分裂而松散5）、石英砂：是比较纯的砂，呈白色或灰白色，带杂质时则呈浅红、浅褐黄或土色砂粒是各种硅质岩石的碎粒6）、石英粉矿：是SiO2 含量高达 98%以上的天然高硅原料。
3、硅石资源开发利用现状80 年代以来，随着铁合金、碳化硅、工业硅等高耗能工业的兴起， 我市硅石采矿业亦得到了快速发展硅石在冶金、化学、陶瓷、建材玻璃等工业中均有较重要的用途，从硅石中提炼的纯硅应用到国民经济的各行各业，而且成为现代尖端科学技术最理想的材料，广泛应用于电子、国防、机械制造、建筑、医药等工业我市硅石矿产资源是自治区优势矿产之一道路沟石英岩是全区及临省区碳化硅、工业硅重要原料基地，仅此一处年开采量在 6 万吨以上我市硅石矿产地共有10 处，已开发利用 6 处现有硅石矿产开采企业54 家，年开采量30 万吨左右我市及自治区利用硅石资源生产的产品主要有：（1）日用瓷器、卫生瓷器；（2）65#、75#号硅铁、金属镁、硅锰、硅钡、硅钙等系列硅合金产品；（3）生产碳化硅、工业硅产品；（4）陶瓷、耐火瓷制品；（5）平板玻璃、瓶装玻璃制品白云岩资源一种以白云石 〔CaMg(CO ３)2〕 为主要组分的碳酸盐岩白云岩在形成过程中由于受到不同地质作用和环境的影响，所以常常混入一些方解石、石膏、粘土矿物等杂质白云岩在我国二十多个省、区、直辖市均有分布，它是一种用途非常广泛的非金属矿产然而，因其应用领域的不同，对白云岩品质要求也不尽相同，现就其主要用途及其新进展分别概述如下：（1）、白云岩在建材工业部门主要用于玻璃、陶瓷、铸石配料和含镁水泥原料及建筑用石料等领域。
制造玻璃加入一定量白云岩粉，可以有效降低玻璃的高温粘度，提高制品的化学稳定性和机械强度实践还表明：在制取低温陶瓷、浮法玻璃配料中引入白云岩粉，可显著地节约能耗，唐山陶瓷研究所、秦皇岛耀华玻璃厂等单位或企业应用后，均获得很好的社会效益和经济效益玻璃、陶瓷用白云岩质量要求一般是：MgO ≥19% 、CaO ≥26%、Al ２O３＜ 1%、Fe２O３＜ 0.2%制造氯氧镁水泥是白云岩的另一重要用途这种含镁水泥具有良好的抗压、抗挠曲强度和抗腐蚀等特性尤其是采用隔焰锻烧白云岩制备的苛性粉，进而配制的氯氧镁水泥安定性更佳含镁水泥已被广泛地用于地板块、快速凝固路面铺砌和路面裂纹裂缝的修补等含镁水泥用白云岩化学成分要求为： MgO ＞18%，(Te２O３＋ MnO ２)≤0.5% ，R２O３≤4% 白云岩在铸石加工生产中作为附加原料，配料中引入适量白云岩可有效地调解酸度系数所用白云岩质量要求一般为：MgO＞18%，CaO＞30%建议游离二氧化硅SiO２≤4%为宜近几年来，随着建筑业的持续发展，促进了硅质白云岩的开发应用白云岩不仅成为人造大理石、水磨(光)石的主要矿物原料，同时一些结构紧密、质地细腻的白云岩还作为装饰材、工艺材得到很快发展。
据悉，以优质白云岩为主料烧制的镁质复合材，用其进一步加工成地板砖、墙体砖及板材等新型装饰材料，具有重量轻、强度大、抗老化、美观大方等诸多特点，深受人们青睐2）、白云岩在化工、轻工领域中的应用十分广泛以白云岩为原料制备的镁盐系列多达十余种；如Mg（OH）２、 MgO、MgCO３、 MgSO4?7H２O 等镁盐的开发有效地促进了造纸、印刷、涂料、橡胶、塑料、试剂等行业的发展， 潜在经济效益相当可观近几年新兴起来的白云岩超细粉及其偶联处理产品亦得到广泛地推广应用；高硅白云岩粉按一定量充填在普通醇基调合漆中，便制成具有防腐性能的 “ 特种 ” 漆了；白云岩粉在消防中可以制成用于厂房、仓库大型建筑的防火涂料以及环保中作为净化剂等应该指出：用于生产镁盐的化工级白云岩矿中二氧化硅应是以石英状态存在，若是以硅酸盐形态赋存在白云岩中，将会影响轻质碳酸镁等产品的质量化工级白云岩质量要求为：MgO ≥19% 、CaO ≥29%，SiO２＋ Al2O ３＋ Fe2O３＋ Mn３O4＜7% ，其中SiO2≤3.5% ；目前，用于橡胶、塑料填料级白云岩的化学成分尚无统一要求但是对于铁、铜、锰等杂质含量应严加控制，其中MnO ≤0.045% 为宜。
3）、白云岩在冶金领域中的应用，主要用作碱性耐火材料、熔剂、冶炼金属镁等碱性耐火材料又分为稳定性白云岩砖和抗水性白云岩砖，主要用于砌筑转炉、电炉、化铁炉的炉衬耐火材料用白云岩须符合下列质量要求：MgO ≥20%，(Fe2O３＋ Al2O ３＋ Mn３O4＋SiO２) ≤3% ，其中 SiO２≤1.5% 耐火材料用白云岩之所以要求MgO ≥20% ，并允许少量的Fe２O３、 Al ２O３等杂质存在，这主要考虑既要保持耐火砖有良好的耐火度，又有利于降低制砖过程中的焦炭耗量若白云岩中含有较高的SiO２，那在锻烧过程中将会产生2CaO?SiO２晶质体，这是一种有害物质，所以二氧化硅含量须严格控制熔剂用白云岩，即钢、铁冶炼时加一定量白云岩矿石目的是降低熔点节约能耗，提高炉渣碱度有利于脱除硫、磷，改善冶炼条件和稳定产品质量采用白云岩作造渣材料更大优点是延长炉龄约20～30%助溶剂用白云岩对砖、磷等杂质要求比较严格， 炼铁用白云岩质量要求：MgO ＞16%，SiO２ ≤4% ， P＜ 0.09% ； 转 炉 炼 钢 用 白 云 岩 ： MgO ≥20% ，CaO ≥30% 、SiO２≤1.5% 近几年来，白云岩在冶炼方面的应用又有新进展。
辟如用白云岩制取一种含钙镁氧化物的新型喷补炉料，不仅价格低廉、原料易得、而且对钢水有着很好的净化作用这种碱性炼钢炉喷补料的推广应用，正在产生巨大的经济社会效益冶炼金属镁是白云岩重要用途之一硅热法从白云岩中提炼金属镁国内外都有成熟经验，特别是新硅热法炼镁工艺的出现，金属镁的产量和质量都有很大提高炼镁用白云岩国内尚无统一质量标准，中国有色金属工业总公司对青海民和镁厂用白云岩工业指标的批复可供各地参考：MgO ≥20% ，K２O＋Na２O ≤0.3%，SiO２≤3% 这里还应指出：白云岩中通常钙、镁组成不完全是等摩尔，而硅热法炼镁要求白云岩中CaO 与 MgO 的摩尔比值保持 1.035～1.065 间为宜 因为当 CaO／MgO＜1 时(摩尔比 )，在冶炼过程中将会有部分硅酸镁(渣)析出，造成部分镁的损失影响产率，这点特别值得引起重视近几年来，采用和推广外部燃烧室回转窑煅烧新工艺的实施，有效地提高了锻烧白云岩的活性度，从而对稳定镁的产率起到很好作用4）、白云岩在农牧业中的应用前景广阔白云岩在农业上主要用途是制取钙镁磷(钾)肥、矿物微肥、酸性土壤改良中和剂等二价镁离子能促进植物叶绿素的形成和有利于磷的吸收，并可补充土壤中镁元素的流失。
制取钙镁磷肥或钙镁钾肥，生产企业一般要求白云岩化学成分：MgO ≥20% ，CaO ≥30%，并且允许少量的SiO２、Fe２O３、 Al ２O３等杂质存在白云岩粉可作为土壤改良剂，如科威特等国家将白云岩粉体与尿素混合使用，不仅使肥效得到充分利用，提高农作物产量，而且对酸性土壤具有明显的“ 调解 ” 作用钙、镁均是动物体内所必须的营养元素，在畜、禽饲料中添加适量的白云岩粉(或是 0.1～1.5ｍｍ的颗粒 )， 对于促进动物的生长发育，减少疾病非常有益值得注意的是饲用白云岩在开发利用时，一定要严格控制有害元素的含量具体要求如下： Pb≤30PPM，AS ≤10PPM、Hｇ≤0.1PPM ，F≤2000PPM ，酸不溶物≤5% ，－２ｍｍ的磁性金属微粒≯0.8%。
