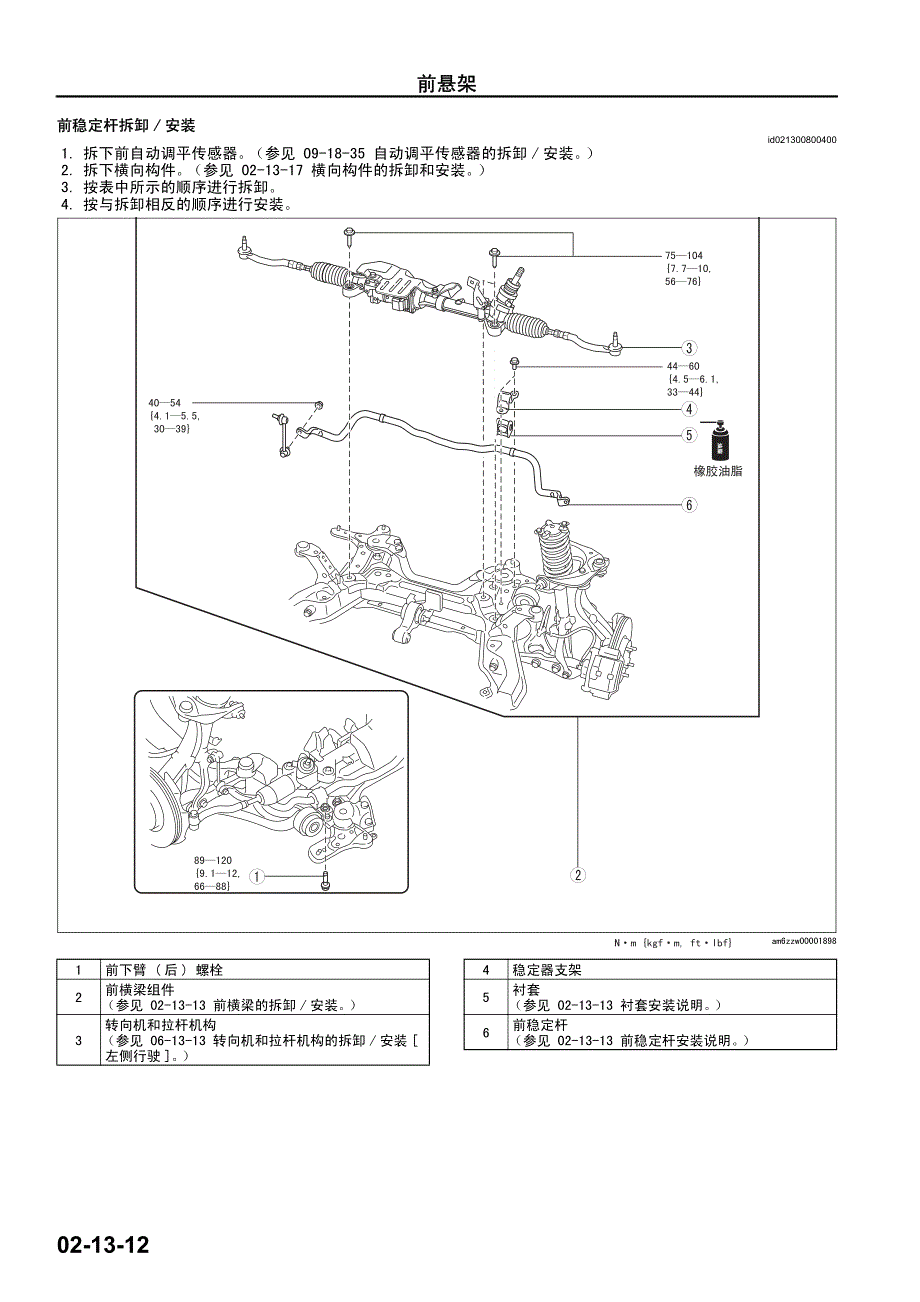

前悬架 前悬架 02-13-12前稳定杆拆卸 / 安装前稳定杆拆卸 / 安装 id021300800400 1. 拆下前自动调平传感器 （参见 09-18-35 自动调平传感器的拆卸 / 安装 ） 2. 拆下横向构件 （参见 02-13-17 横向构件的拆卸和安装 ） 3. 按表中所示的顺序进行拆卸 4. 按与拆卸相反的顺序进行安装am6zzw000018981前下臂 ( 后 ) 螺栓2前横梁组件 （参见 02-13-13 前横梁的拆卸 / 安装 ）3转向机和拉杆机构 （参见 06-13-13 转向机和拉杆机构的拆卸 / 安装 [ 左侧行驶 ] ）4稳定器支架5衬套 （参见 02-13-13 衬套安装说明 ）6前稳定杆 （参见 02-13-13 前稳定杆安装说明 ）コピー ～ E-WLC-61A1.book 12 ページ ２００８年１１月１１日 火曜日 午後８時１０分前悬架 前悬架 02-13-1302前稳定杆安装说明前稳定杆安装说明 1. 在稳定杆上划上识别标记 , 标记朝向车的右侧衬套安装说明衬套安装说明 1. 安装箭头指向车正面的衬套 End Of SieWM: STABILIZER CONTROL LINK (FRONT/REAR)前稳定控制杆的检查前稳定控制杆的检查 id021300800500 1. 将稳定控制杆从汽车上拆下。
（参见 02-13-12 前稳定杆拆卸 / 安装 ） 2. 检查是否出现弯曲或者损坏 3. 测量球笼万向节的起动扭矩 (1) 左右摇动球笼万向节螺栓 10 次 (2) 转动球笼万向节双头螺栓 10 圈 (3) 使用一个合适的内六角套筒板手和力矩扳手测 量起动转矩前稳定控制杆起始扭矩 0.2前稳定控制杆起始扭矩 0.2—0.8 N0.8 N·m {2.1m {2.1—8.1 kgf8.1 kgf·cm, 1.8cm, 1.8—7.0 in7.0 in·lbf}lbf}End Of SieWM: FRONT CROSSMEMBER前横梁的拆卸 / 安装前横梁的拆卸 / 安装 id021300801000注意注意 • 操作转向机和拆卸/安装拉杆机构时,EPS系统可能会出现操作错误 程序完成后,务必将EPS系统设置为空 挡 , 以使 EPS 正常工作操作转向机和拆卸/安装拉杆机构时,EPS系统可能会出现操作错误 程序完成后,务必将EPS系统设置为空 挡 , 以使 EPS 正常工作 • 如果在执行下列步骤之前没有提前拆下 ABS 轮速传感器 , 则在误动作拉动线束的情况下可能会导致线束开 路。
在执行下列步骤之前 , 应拆下 ABS 车轮转速传感器 ( 轴侧 ), 并将它固定在妥当的位置 , 以确保在检 修车辆时不会误动作拉动线束如果在执行下列步骤之前没有提前拆下 ABS 轮速传感器 , 则在误动作拉动线束的情况下可能会导致线束开 路在执行下列步骤之前 , 应拆下 ABS 车轮转速传感器 ( 轴侧 ), 并将它固定在妥当的位置 , 以确保在检 修车辆时不会误动作拉动线束1. 拆下转向柱盖 , 并从转向机和转向传动机构上分离转向柱 , 然后拆下转向防尘盖 （参见 06-13-3 转向盘和转 向柱的拆卸 / 安装 [ 不带高级门锁系统和按钮起动系统 ] ） （参见 06-13-8 转向盘和转向柱的拆卸 / 安装 [ 带 高级门锁系统和按钮起动系统 ] ） （参见 06-13-13 转向机和拉杆机构的拆卸 / 安装 [ 左侧行驶 ] ） 2. 拆下发动机下护板 1 号和 2 号 参见 09-16-36 1 号发动机下护板的卸载 / 安装) （参见 09-16-37 2 号发 动机下护板的卸载 / 安装 ） 3. 拆下前自动调平传感器 （参见 09-18-35 自动调平传感器的拆卸 / 安装。
） 4. 拆下横向构件 （参见 02-13-17 横向构件的拆卸和安装 ） 5. 拆下前自动调平传感器 （参见 09-18-35 自动调平传感器的拆卸 / 安装 ）am6zzw00001899??am6zzw00001900am6zzw00002422コピー ～ E-WLC-61A1.book 13 ページ ２００８年１１月１１日 火曜日 午後８時１０分前悬架 前悬架 02-13-146. 按表中所示的顺序进行拆卸 7. 按与拆卸相反的顺序进行安装 8. 检查前轮定位 （参见 02-11-2 前轮定位 ） 9. 将 EPS 系统设置为空挡 （参见 06-13-28 EPS 系统中立点设置 ）??????????????????? ????????? ???????????? ????????? ???????? ????????????????????????????????????????????????????????????????????????????????????????? ?????????? ??????????? ?????????? ????????????? ???????? ?????????????? ????????? ??????????? ?????????? ???????????? ????????? ???????????? ????????? ????????????? ???????? ?????????????? ???????? ?????????????? ???????? ????????????? ????????? ?????????????????????? ???????? ????????am6zzw00003676コピー ～ E-WLC-61A1.book 14 ページ ２００８年１１月１１日 火曜日 午後８時１０分前悬架 前悬架 02-13-1502.横拉杆端头的拆卸说明横拉杆端头的拆卸说明 1. 用 SSTSST 把横拉杆端头和转向节分开。
前横梁组件的拆卸说明警告前横梁组件的拆卸说明警告 • 横梁的拆卸具有危险性横梁组件可能会掉下来，并且会导致严重的伤亡在拆下横梁支架之前，确认千 斤顶稳固地支撑着横梁组件横梁的拆卸具有危险性横梁组件可能会掉下来，并且会导致严重的伤亡在拆下横梁支架之前，确认千 斤顶稳固地支撑着横梁组件1. 拆下前下臂 ( 前 ) 下侧螺栓2. 卸下散热器软管支架螺栓1前 ABS 车轮转速传感器 2制动管支架螺栓 3横拉杆端头 （参见 02-13-15 横拉杆端头的拆卸说明 ） 4前减震器下侧螺栓 5前下臂外侧螺母 61 号发动机支座中心螺栓 7前横梁组件（参见 02-13-15 前横梁组件的拆卸说明 ） （参见 02-13-17 前横梁组件的安装说明 ）8转向机和拉杆机构 （参见 06-13-13 转向机和拉杆机构的拆卸 / 安装 [ 左侧行驶 ] ） 9前稳定杆 10前下臂 111 号发动机悬置 12前横梁???????????am6zzw00001953am6zzw00001954am6zzw00001955コピー ～ E-WLC-61A1.book 15 ページ ２００８年１１月１１日 火曜日 午後８時１０分前悬架 前悬架 02-13-163. 分离前横梁上的碳罐软管夹。
4. 分离 EPS 控制模块的 EPS 控制模块连接器 （参见 06-13-24 EPS 控制模块的拆卸 / 安装 ）5. 拆卸伸展杆6. 用千斤顶支撑横梁组件 7. 拆下横梁支架 8. 拆下前横梁零件am6zzw00002496am6zzw00002497am6zzw00001958am6zzw00001959コピー ～ E-WLC-61A1.book 16 ページ ２００８年１１月１１日 火曜日 午後８時１０分前悬架 前悬架 02-13-1702前横梁组件的安装说明警告前横梁组件的安装说明警告 • 横梁组件可能会掉下来，并且会导致严重的伤亡确认千斤顶能安全地支撑住横梁组件横梁组件可能会掉下来，并且会导致严重的伤亡确认千斤顶能安全地支撑住横梁组件1. 用千斤顶慢慢定期前横梁组件 2. 在 EPS 控制模块上安装 EPS 电机连接器 （参见 06-13-24 EPS 控制模块的拆卸 / 安装 ）3. 将延长部分安装安装到前横梁上 4. 在前横梁上安装碳罐软管夹5. 拧紧散热器水管支架螺栓 6. 安装前横梁组件 , 然后按规定力矩拧紧螺母 End Of SieWM: TRANSVERSE MEMBER横向构件的拆卸和安装横向构件的拆卸和安装 id021300801100 1. 拆下横向构件。
2. 安装横梁 End Of Sieam6zzw00001959????????? ???????????????? ????????????? am6zzw00001960???????? ??????????????? ?????????????am6zzw00001961am6zzw00001901コピー ～ E-WLC-61A1.book 17 ページ ２００８年１１月１１日 火曜日 午後８時１０分コピー ～ E-WLC-61A1.book 18 ページ ２００８年１１月１１日 火曜日 午後８時１０分后悬挂装置 后悬挂装置 02-14-10202-14后悬挂装置02-14后悬挂装置后悬架位置索引图 . . . . . . . . . . 02-14-1 后减震器的拆卸 / 安装 . . . . . . . . 02-14-2 后减震器的检查 . . . . . . . . . . . 02-14-2 后减震器的处理 . . . . . . . . . . . 02-14-2 后螺旋弹簧的拆卸 / 安装 . . . . . . . 02-14-3 后下臂的拆卸 / 安装 . . . . . . . . . 02-14-5后上臂的拆卸 / 安装 . . . . . . . . . 02-14-5 后纵臂拆卸 / 安装 . . . . . . . . . . 02-14-8 后横向连杆拆卸 / 安装 . . . . . . . . 02-14-9 后稳定杆拆卸 / 安装 . . . . . . . . . 02-14-10 后稳定控制杆的检查 . . . . . . . . . 02-14-11 后横梁的拆卸 / 安装 . . . . . . . . . 02-14-11后悬架位置索引图 . . . . . . . . . . 02-14-1 后减震器的拆卸 / 安装 . . . . . . . . 02-14-2 后减震器的检查 . . . . . . . . . . . 02-14-2 后减震器的处理 . . . . . . . . . . . 02-14-2 后螺旋弹簧的拆卸 / 安装 . . . . . . . 02-14-3 后下臂的拆卸 / 安装 . . . . . . . . . 02-14-5后上臂的拆卸 / 安装 . . . . . . . . . 02-14-5 后纵臂拆卸 / 安装 . . . . . . . . . . 02-14-8 后横向连杆拆卸 / 安装 . . . . . . . . 02-14-9 后稳定杆拆卸 / 安装 . . . . . . . . . 02-14-10 后稳定控制杆的检查 . . . . . . . . . 02-14-11 后横梁的拆卸 / 安装 . . . . . . . . . 02-14-11End of TocWM: REAR SUSPENSION后悬架位置索引图后悬架位置索引图 id021400800400.End Of SieWM: REAR SHOCK ABSORBER?????????am6zzw000003551后减震器（参见 02-14-2 后减震器的拆卸 / 安装）（参见 02-14-2 后减震。
