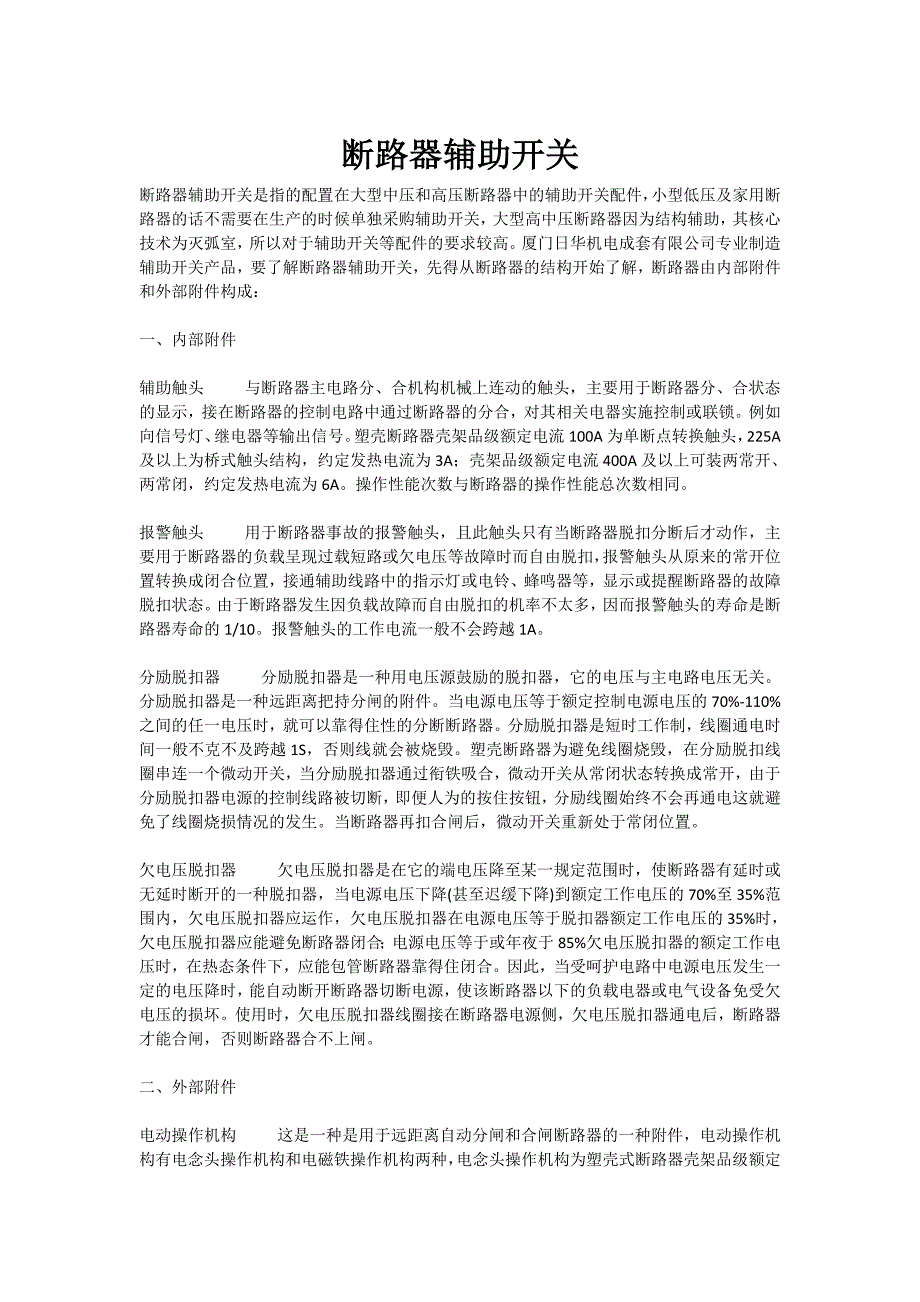

断路器辅助开关

断路器辅助开关断路器辅助开关断路器辅助开关是指的配置在大型中压和高压断路器中的辅助开关配件，小型低压及家用 断路器的话不需要在生产的时候单独采购辅助开关，大型高中压断路器因为结构辅助，其 核心技术为灭弧室，所以对于辅助开关等配件的要求较高厦门日华机电成套有限公司专 业制造辅助开关产品，要了解断路器辅助开关，先得从断路器的结构开始了解，断路器由 内部附件和外部附件构成：一、内部附件 辅助触头 与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态 的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁例 如向信号灯、继电器等输出信号塑壳断路器壳架品级额定电流 100A 为单断点转换触头， 225A 及以上为桥式触头结构，约定发热电流为 3A；壳架品级额定电流 400A 及以上可装两 常开、两常闭，约定发热电流为 6A操作性能次数与断路器的操作性能总次数相同 报警触头 用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主 要用于断路器的负载呈现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开 位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的 故障脱扣状态。

由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿 命是断路器寿命的 1/10报警触头的工作电流一般不会跨越 1A 分励脱扣器 分励脱扣器是一种用电压源鼓励的脱扣器，它的电压与主电路电压无关 分励脱扣器是一种远距离把持分闸的附件当电源电压等于额定控制电源电压的 70%-110% 之间的任一电压时，就可以靠得住性的分断断路器分励脱扣器是短时工作制，线圈通电 时间一般不克不及跨越 1S，否则线就会被烧毁塑壳断路器为避免线圈烧毁，在分励脱扣 线圈串连一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开， 由于分励脱扣器电源的控制线路被切断，即便人为的按住按钮，分励线圈始终不会再通电 这就避免了线圈烧损情况的发生当断路器再扣合闸后，微动开关重新处于常闭位置欠电压脱扣器 欠电压脱扣器是在它的端电压降至某一规定范围时，使断路器有延时或 无延时断开的一种脱扣器，当电源电压下降(甚至迟缓下降)到额定工作电压的 70%至 35% 范围内，欠电压脱扣器应运作，欠电压脱扣器在电源电压等于脱扣器额定工作电压的 35% 时，欠电压脱扣器应能避免断路器闭合；电源电压等于或年夜于 85%欠电压脱扣器的额定 工作电压时，在热态条件下，应能包管断路器靠得住闭合。

因此，当受呵护电路中电源电 压发生一定的电压降时，能自动断开断路器切断电源，使该断路器以下的负载电器或电气 设备免受欠电压的损坏使用时，欠电压脱扣器线圈接在断路器电源侧，欠电压脱扣器通 电后，断路器才能合闸，否则断路器合不上闸二、外部附件电动操作机构 这是一种是用于远距离自动分闸和合闸断路器的一种附件，电动操作机 构有电念头操作机构和电磁铁操作机构两种，电念头操作机构为塑壳式断路器壳架品级额定电流 400A 及以上断路器，电磁铁操作机构适用于塑壳断路器壳架品级额定电流 225A 及 以下断路器，无论是电磁铁或电念头，它们的吸合和转动标的目的都是相同，仅由电动操 作机构内部的凸轮的位置来达到合、分，断路器在用电念头构操作时，在额定控制电压的 85%-110%之间的任一电压下，应能包管断路器靠得住闭合转动操作手柄 适用于塑壳断路器，在断路器的盖上装转动操作手柄的机构，手柄的转 轴装在它的机构配合孔内，转轴的另一头穿过抽屉柜的门孔，旋转手柄的把手装在成套装 置的门上面所露出的转轴头，把手的圆形或方形座用螺钉固定的门上，这样的安装能使操 作者在门外通过手柄的把手顺时针或逆时针转动，来确保断路器的合闸或分闸。

同时转脱 手柄能包管断路器处于合闸时，柜门不克不及开启；只有转脱手柄处于分闸或再扣，开关 板的门才能打开在告急情况下，断路器处于“合闸“而需要打开门板时，可按动转脱手柄 座边上的红色释放按钮加长手柄 是一种外部加长手柄，直接装于断路器的手柄上，一般用于 600A 及以上的 年夜容量断路器上，进行手动分合闸操作手柄闭锁装置 是在手柄框上装设卡件，手柄上打孔然后用挂锁锁起来主要用于断路 器处于合闸工作状态时，不容许其他人分闸而引起停电事故，或断路器负载侧电路需要 维修或不允许通电时，以防被人误将断路器合闸，从而呵护维修人员的平安或用电设备的 靠得住使用。
