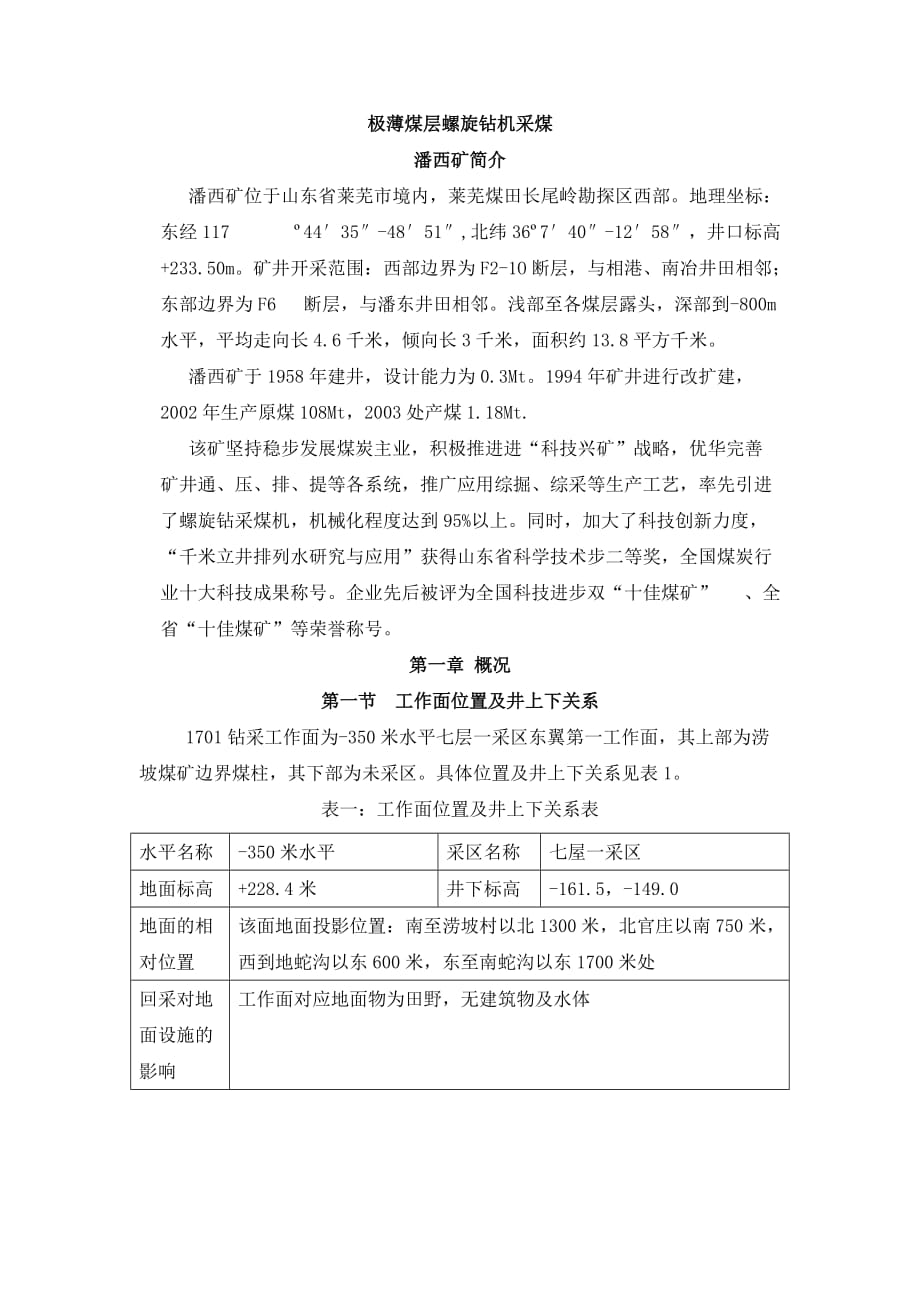

极薄煤层螺旋钻机采煤极薄煤层螺旋钻机采煤 潘西矿简介潘西矿简介 潘西矿位于山东省莱芜市境内，莱芜煤田长尾岭勘探区西部地理坐标： 东 经 117 º44′35″-48′51″, 北 纬 36º7′40″-12′58″ ， 井 口 标 高 +233.50m 矿井开采范围：西部边界为F2-1O断层，与相港、 南冶井田相邻； 东部边界为 F6 断层，与潘东井田相邻浅部至各煤层露头，深部到-800m水 平，平均走向长 4.6千米，倾向长3千米，面积约13.8平方千米 潘西矿于 1958年建井，设计能力为0.3Mt 1994年矿井进行改扩建，2002 年生产原煤 108Mt，2003处产煤1.18Mt. 该矿坚持稳步发展煤炭主业，积极推进进“科技兴矿”战略，优华完善 矿井通、 压、 排、 提等各系统，推广应用综掘、 综采等生产工艺，率先引进了螺 旋钻采煤机，机械化程度达到95%以上 同时，加大了科技创新力度，“千米 立井排列水研究与应用”获得山东省科学技术步二等奖，全国煤炭行业十大 科技成果称号企业先后被评为全国科技进步双“十佳煤矿” 、全省“十佳 煤矿”等荣誉称号 第一章 第一章 概况概况 第一节第一节 工作面位置工作面位置及井上下关系及井上下关系 1701 钻采工作面为-350米水平七层一采区东翼第一工作面，其上部为涝坡 煤矿边界煤柱，其下部为未采区。
具体位置及井上下关系见表1 表一：工作面位置及井上下关系表 水平名称-350 米水平采区名称七屋一采区 地面标高+228.4 米井下标高-161.5，-149.0 地面的相 对位置 该面地面投影位置：南至涝坡村以北 1300米，北官庄以南 750 米， 西到地蛇沟以东 600 米，东至南蛇沟以东1700米处 回采对地 面设施的 影响 工作面对应地面物为田野，无建筑物及水体 井下位置 及与四邻 关系 工作面西部为七层一采运输上山及一采轨道上山，东部至七层煤变 薄带，北部为 1702工作面准备区，南部为涝坡煤矿边界煤柱 走向长度 m 1043倾斜长度m40-120/80面积m283440㎡ 第第2 2节节煤层煤层 本工作面设计开采煤层为7层煤，通过地质资料分析煤层赋存情况见表2 表二：煤层情况表 煤层厚度 m 0.42- 0.81/0.65 煤层结 构 简单煤层倾角 （度） 开采煤层7硬 度 1.5煤 种 肥煤稳定程度较稳定 18 2412 煤层情 况描述 该区煤层赋存稳定，煤层总厚度 0.42-0.81 米，平均 0.65 米， 煤层结构简单，7 层煤属半亮型煤，黑色，条痕褐色，暗煤为主树 脂光泽，光泽暗淡，节理发育，坚硬块状，断口平坦。
本煤层工业牌 号为肥煤，可采指数为1，变异系数为25.28%属较稳定型煤层 第三节第三节 煤层顶底板 煤层顶底板 工作面煤层顶底板情况见表3 表三：煤层顶底板情况表 顶、底板名称岩石名称厚度特征 基本顶粉砂层8.2为粉砂岩，厚 8.2 米，灰色-浅灰色，节 理发育，块状结构，f=5 直接顶细砂岩或 粉砂岩 7.4为浅灰色细砂岩或粉砂岩，层理节理发 育，性脆、易碎、易冒落 直接底细砂岩4.5直接底板为细砂岩，粘土胶结，厚 4.5 米，f=2 基本底岩9为砂质面岩，局部夹细砂岩，厚 9.0 米 浅灰色-灰色，泥质胶结，f=5 附图一：1701工作面地层综合柱状图略） 第四节 地质构造第四节 地质构造 一、断层情况以及对回采的影响 1701 运输巷掘进过程中，揭露 7 条断层，正断层 F2，H=0.5 米，52º角，正 断层 F2，H=0.4 米，56 度角，正断层 F3，H=0.7 米 56 度角，正断层 F4，H=1.2 米，74 度角，正断层F5，H=0.7米 74度角，正断层F6，H=0.8米，78度角，正 断层 F7，H=0.2米，56 度角 不排列除钻采过程中的工作面遇落差较小断层的可 能性。
从钻采出来的煤岩矸含量及岩性分析，并调整钻杆位置和方向，确定是否 揭露断层或其他地质构造 揭露落成差0.5米以上断层时退出钻杆，移机进行下 药个钻孔的钻采已揭露的构造情况见表4 表四：断层情况表 断层名称断层 性质 走向 /º 倾向 /º 倾角 /º 落差 /m 对回采的影响 F1正46136520．5影响不大 F2正47317560．4影响不大 F3正56326560．7影响不大 F4正106196741．2影响较大 F5正88178740．7影响不大 F6正15161780．8影响较大 F7正38308560．2影响不大 二、其他因素对回采的影响（陷落柱、火成岩等） 根据工作面实际揭露资料分析，本工作面内无岩浆侵入体、冲刷带、陷落柱 等 附图二: -150米水平1701 工作面运输巷素描图（略） 第五节第五节 水文地质水文地质 一、含水层（顶部和底部）分析 该区水文地质条件简单，直接充水含水层为煤层基本顶中细砂岩，厚 15.6 米 富水弱 根据而一采运输上山及1701工作成的实际揭露的水文情况预计，该 含水层不对开采造成水害威胁 二、其它水源的分析 1701 运输巷掘进过程中所揭露的断层不含水，不导水，因此 1701 面钻采地 这程中不受断层水害威胁。
本面钻采过程中水降尘衙积存的水，水量较小，对钻 采无影响 三、涌水量 预计正常涌水量为1m³/h左右，最大涌水量为1.5m³/h 第第6 6节节影响回采的其它因素影响回采的其它因素 一、影响回采的其它地质情况（表5） 表五：影响回采的其它地质情况表 瓦斯低瓦斯矿井，瓦斯绝对涌出量为 5.94m³/min，采面参考值为 3m³/min CO2低 CO2 矿井，CO2 绝对涌出量 17.1 m³/min，采面参考值为 17.1 m³/min 煤尘爆炸指数煤尘具有爆炸性，指数为36.37% 煤的自燃倾向性无自然发火史 地温危害无 冲击地压危害无 二、冲击地压和应力集中区 1701 工作面为七层一采区第一个钻采工作面，预计局部的应力集中对正常 钻采影响不大 第七节 储量及服务年限第七节 储量及服务年限 一、储量 1.工业储量:9.87*100²t. 2.可采储量 : 本钻采工作面采出率参考值为８０ %，可采储量为 7.89*100²t. 二、工作面服务年限 预计钻采工作面的服务年限=可采推进长度/月设计推进长度 。
