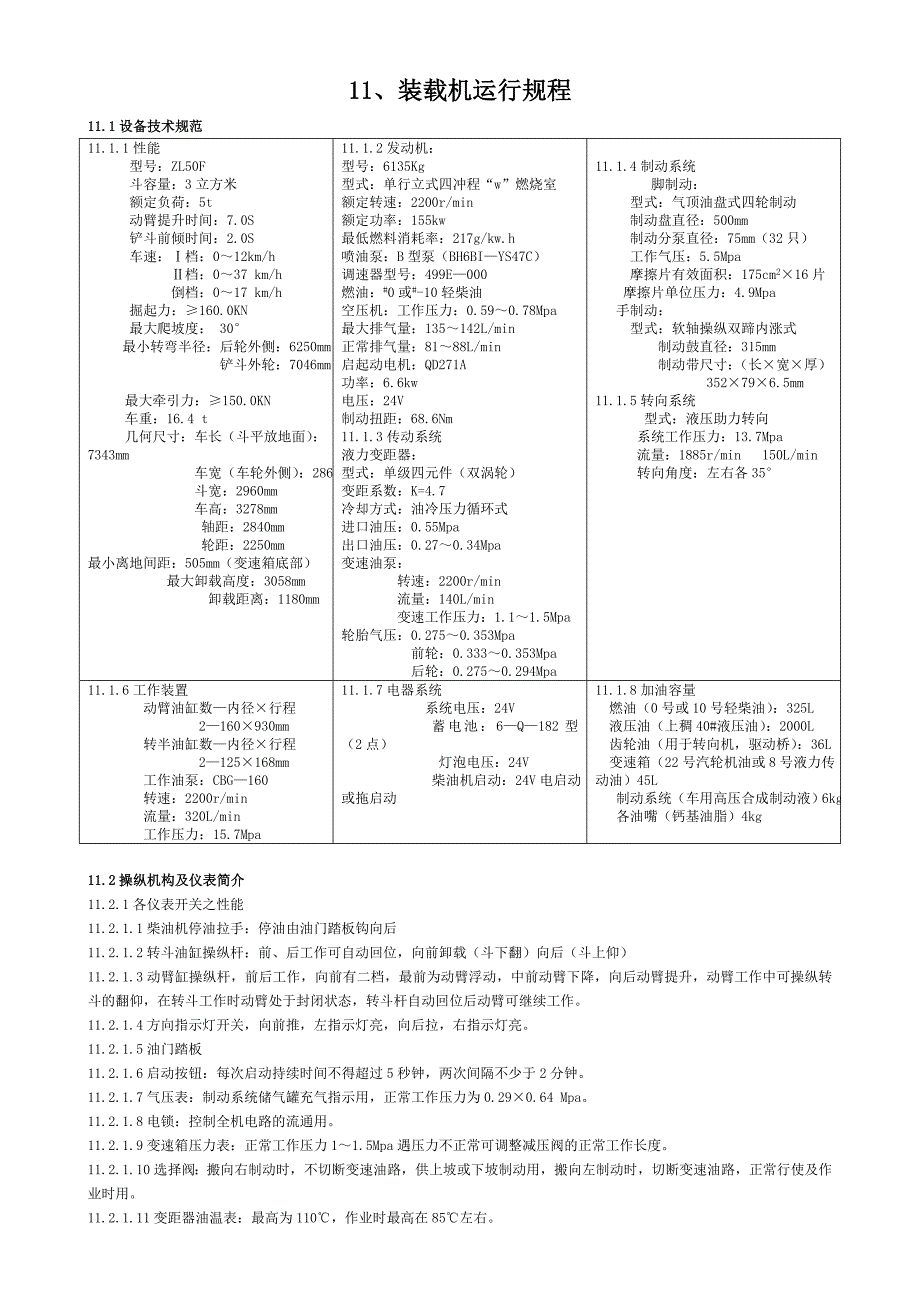

11、装载机运行规程11.1 设备技术规范11.1.1 性能型号：ZL50F斗容量：3 立方米额定负荷：5t动臂提升时间：7.0S铲斗前倾时间：2.0S车速：Ⅰ档：0～12km/hⅡ档：0～37 km/h倒档：0～17 km/h掘起力：≥160.0KN最大爬坡度： 30°最小转弯半径：后轮外侧：6250mm铲斗外轮：7046mm最大牵引力：≥150.0KN车重：16.4 t几何尺寸：车长（斗平放地面）：7343mm车宽（车轮外侧）：2860mm斗宽：2960mm车高：3278mm轴距：2840mm轮距：2250mm最小离地间距：505mm（变速箱底部）最大卸载高度：3058mm卸载距离：1180mm11.1.2 发动机：型号：6135Kg 型式：单行立式四冲程“w”燃烧室额定转速：2200r/min额定功率：155kw最低燃料消耗率：217g/kw.h喷油泵：B 型泵（BH6BI—YS47C）调速器型号：499E—000燃油： #0 或 #-10 轻柴油空压机：工作压力：0.59～0.78Mpa最大排气量：135～142L/min正常排气量：81～88L/min启起动电机：QD271A功率：6.6kw电压：24V制动扭距：68.6Nm11.1.3 传动系统液力变距器：型式：单级四元件（双涡轮）变距系数：K=4.7冷却方式：油冷压力循环式进口油压：0.55Mpa出口油压：0.27～0.34Mpa变速油泵：转速：2200r/min流量：140L/min变速工作压力：1.1～1.5Mpa轮胎气压：0.275～0.353Mpa前轮：0.333～0.353Mpa后轮：0.275～0.294Mpa11.1.4 制动系统脚制动：型式：气顶油盘式四轮制动制动盘直径：500mm制动分泵直径：75mm（32 只）工作气压：5.5Mpa摩擦片有效面积：175cm 2×16 片摩擦片单位压力：4.9Mpa手制动：型式：软轴操纵双蹄内涨式制动鼓直径：315mm制动带尺寸：（长×宽×厚）352×79×6.5mm11.1.5 转向系统型式：液压助力转向系统工作压力：13.7Mpa流量：1885r/min 150L/min转向角度：左右各 35°11.1.6 工作装置动臂油缸数—内径×行程2—160×930mm转半油缸数—内径×行程2—125×168mm工作油泵：CBG—160转速：2200r/min流量：320L/min工作压力：15.7Mpa11.1.7 电器系统系统电压：24V蓄电池：6—Q—182 型（2 点）灯泡电压：24V柴油机启动：24V 电启动或拖启动11.1.8 加油容量燃油（0 号或 10 号轻柴油）：325L液压油（上稠 40#液压油）：2000L齿轮油（用于转向机，驱动桥）：36L变速箱（22 号汽轮机油或 8 号液力传动油）45L制动系统（车用高压合成制动液）6kg各油嘴（钙基油脂）4kg11.2 操纵机构及仪表简介11.2.1 各仪表开关之性能11.2.1.1 柴油机停油拉手：停油由油门踏板钩向后11.2.1.2 转斗油缸操纵杆：前、后工作可自动回位，向前卸载（斗下翻）向后（斗上仰）11.2.1.3 动臂缸操纵杆，前后工作，向前有二档，最前为动臂浮动，中前动臂下降，向后动臂提升，动臂工作中可操纵转斗的翻仰，在转斗工作时动臂处于封闭状态，转斗杆自动回位后动臂可继续工作。
11.2.1.4 方向指示灯开关，向前推，左指示灯亮，向后拉，右指示灯亮11.2.1.5 油门踏板11.2.1.6 启动按钮：每次启动持续时间不得超过 5 秒钟，两次间隔不少于 2 分钟11.2.1.7 气压表：制动系统储气罐充气指示用，正常工作压力为 0.29×0.64 Mpa11.2.1.8 电锁：控制全机电路的流通用11.2.1.9 变速箱压力表：正常工作压力 1～1.5Mpa 遇压力不正常可调整减压阀的正常工作长度11.2.1.10 选择阀：搬向右制动时，不切断变速油路，供上坡或下坡制动用，搬向左制动时，切断变速油路，正常行使及作业时用11.2.1.11 变距器油温表：最高为 110℃，作业时最高在 85℃左右11.2.1.12 转向指示灯：与车外转向灯相应工作11.2.1.13 保险丝盒：内有五组保险丝11.2.2.14 动力机水温表：每次发动后开车前应先将水温升至 55℃，最高不得高于 90℃，寒冷气候应先将水温提至 35℃左右方可起动11.2.2.15 动力机油温表11.2.2.16 电流表11.2.2.17 动力机油压表：怠速时不低于 0.1Mpa，正常工作压力为 0.2～0.4Mpa11.2.2.18 顶灯开关：供夜间驾驶室内照明用。
11.2.2.19 后大灯开关：供夜间作业倒车时用11.2.2.20 仪表灯、示宽灯、前大灯、雾灯开关：夜间行使或作业时用11.2.2.21 制动踏板11.2.2.22 变速操纵杆：换档时可根据指示牌位置进行11.2.2.23 手制动操纵杆：往上提停车，往下推手制动释放，手制动应调整至 5℃坡上能停住车11.2.2.24 电源总开关：工作时往下压接通，停使时应切断，以防漏电11.2.2.25 拖启动操纵杆：往前推脱开，往后拉拖启动接合，在拖启动或过险路时应使其接合11.2.2.26 前后桥操纵杆：往前推脱开，仅前桥工作，这是一般公路行使时使用的，作业时必须拉向后使后桥接上11.3 出车前后的检查工作11.3.1 出车前应对车辆进行如下检查：11.3.1.1 发动机电器、仪表部分：散热器水位燃油箱油量发动机油底壳机油量各油管、水管、气管及各部附件的密封性蓄电池接线11.3.1.2 底盘部分：液压工作油油量液压系统管路几其附件的密封性脚制动、手制动是否可靠操纵杆是否灵活并放在空档位 轮胎气压是否正常11.3.1.3 启动发动机时的检查：检查各仪表指示是否正常各照明设备、指示灯、喇叭、制动灯、刮水器操纵工作装置低速运转中倾听发动机工作是否正常接合各档运行11.3.2 作业结束后应对车辆做如下检查：11.3.2.1 检查燃油储量，及时补充油量。
11.3.2.2 检查发动机油底壳，油面及清洁情况，如发现油面过高并逐渐变稀，应找出原因，予以排除11.3.2.3 检查油管、水管、气管及其各附件有无渗漏现象11.3.2.4 检查变速箱、变距器、液压油泵、转向机、前后桥的固定，密封以及有无过热现象11.3.2.5 检查轮网螺栓、传动轴螺栓、以及各销轴的固定是否松动11.3.2.6 工作装置情况是否正常11.3.2.7 检查轮胎外观及气压是否正常11.3.2.8 气候寒冷时须将冷却水放出11.3.2.9 向工作装置及各注油点压注黄油11.4 装载机操作规程11.4.1 启动：11.4.1.1 进行“出车前”的检查，确认各部均属正常后方可启动发动机11.4.1.2 启动前应将变速杆，操纵阀杆置中间档位置，推下手制动杆，接通电源总开关，微踏下油门，按下启动按钮11.4.1.3 一次按下启动按钮时间不得超过 5 秒钟，5 秒钟内不能启动，应立即放开电钮，待停约 2 分钟再做第二次启动，若连续 4～5 次无法启动则应找出不能启动的原因11.4.1.4 启动后，应在 500—700r/min 进行缓机，并密切注意发动机仪表的指示11.4.2 拖启动若蓄电池电压不足或低温情况下可进行拖启动，拖启动的步骤如下：11.4.2.1 用汽车或拖拉机拖动的钢丝绳长度不得少于 5 米，并栓在铲斗的专用孔上。
11.4.2.2 接合拖启动杠杆，变速杆置于空挡11.4.2.3 汽车徐徐起步，带动柴油机启动，如铲斗落地，可在起步后轻微操纵动臂杆使铲斗离地13.4.2.4 当柴油机启动后，应发出信号，并使车辆制动11.4.3 停车发动机停车前，应先以怠速运转几分钟以便使各部均匀冷却，在气温低于-30℃时，应注意保护蓄电池以防冻裂，停车前，操纵铲斗平放地面，尔后关闭电源总开关，如停车时间过长，应将水箱的水放净11.4.4 作业操纵11.4.4.1 作业准备：接通四轮驱动铲装物料工作时，挂一档工作清理作业场地，填平凹坑，铲除尖石等可能损坏轮胎或妨碍作业的障碍物11.4.4.2 铲装作业：以一档向料堆前进，动臂下交接点距地面约 200 毫米，铲斗与地面平行 距物料堆前约 1 米，下降动臂使铲斗底接地，切进料堆徐徐加大油门使铲斗全力切进料堆，同时将动臂操纵杆拉倒上升位置，并间断的操纵铲斗上转配合动臂自动上升，以达到装满为止 当动臂升到需要高度，将动臂杆推回中间位置11.4.4.3 搬运作业：下列情况采用自行搬运：路面过软或未经平整的场地，不能使用卡车时。
搬运距离在 500 米以内用卡车浪费时间时，搬运的车速应根据距离和路面的条件决定，为使搬运时具有良好的视线和安全稳定，应上转铲斗至极限位置，并保持动臂下交接点距地面 400mm 左右11.4.4.4 卸载作业往载重汽车或货场倾斜物料时，应将动臂提升到铲前翻碰不倒车箱或货堆为止，前推转斗操纵杆使铲斗前倾卸载，通过转斗操纵杆的控制，可全部卸载或部分卸载卸载时要求动作缓和，以减物料对皮带或载重汽车的冲击力当物料粘积铲车时，可来回板动转斗操纵杆，使铲车弹振脱落物料，卸载完毕后，将转斗杆后拉至限位点，动臂杆前推到下降位置，以备下次循环作业11.4.4.5 推运作业：铲斗平贴地面，踩油门向前推进，推进时发现阻碍车前进的障碍时，可稍稍提升动臂继续前进，操纵动臂升降时，操纵杆应在上升和下降之间进行，不可板到上升或下降任一固定位置，以保证推运作业的顺利进行11.4.4.6 牵引作业：将拖平车牢靠地连接在牵引销下工作装置置于运行状态启动和停止要求动作缓和，下坡前注意检查制动系统，在坡度较大的道路上运输，要设置拖平车制动以保证安全11.4.5 使用时应注意的事项：11.4.5.1 发动机启动后，空运转在水温上升至 55℃，气压达到 0.44Mpa 后再起步行使。
11.4.5.2 一般气温 5℃以下，发动机启动前应用热水或蒸汽进行预热，待对面热至 30℃～40℃再启动11.4.5.3 高速行使用两轮驱动，低速作业用四轮驱动，行使中换档不停车（当换档时，应平稳拨动换档操纵杆） 但在从高速换为低速时应先使车辆慢速再换档11.4.5.4 改变行车方向或接、脱后驱动桥必须在车停后进行脚制动有同时自动切断离合器油路（制动前不必将变速杆置于空挡）和通过选择阀不切断离合器油路两种，后者多在上坡或下坡时使用11.4.5.5 当操纵动臂与转斗达到需要位置后，应使操纵阀杆置于中间位置作业时发动机水温不超过 90℃，变距器油温不超过 120℃，由于重载作业，温度超过允许置，应停车冷却11.4.5.6 不得将铲斗提升到最高位置进行运载作业，应保持动臂下绞点距地 400mm 左右11.5 润滑正确的润滑可大大减少机器的摩擦阻力和零件磨损11.5.1 注油时应注意事项：11.5.1.1 注油容器及注油部位应清洁11.5.1.2 检查油量时必须使机器至水平状态11.5.1.3 前后桥注油从左右轮毂注油孔加入，由桥壳油位塞溢出为准11.5.1.4 变速箱、工作油箱以油位开关溢出为准。
11.5.1.5 合成刹车油与普通刹车油二者绝对不能混合使用11.5.2 各种润滑油的使用见附表种类 名称夏季用油 冬季用油 应用部分润滑脂 1 号钙基润滑脂（GB491—65） 用于轴承及交接部位液压工作油 HC—14 号机油（SY1152—71） HC—11 号机油（SY1152—71） 工作装置，转向系统变距器油 22 号透平油（SYB1201—60） 变距器、变速箱发动机油 HC—14 号机油（SY1152—71） HC—11 号机油（SY1152—71） 柴油机发动机燃油 0 号轻柴油（GB252—。
