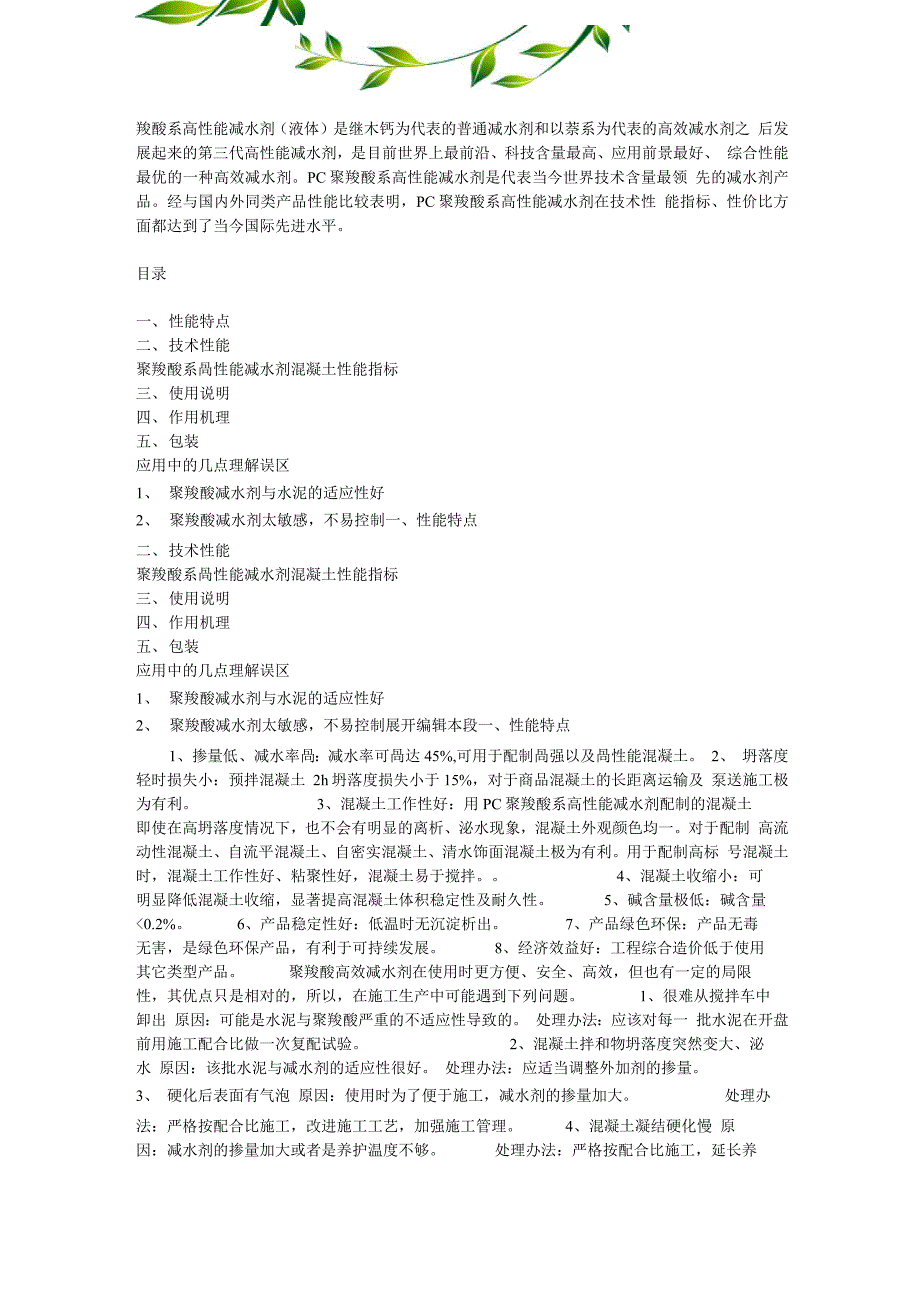

羧酸系高性能减水剂（液体）是继木钙为代表的普通减水剂和以萘系为代表的高效减水剂之 后发展起来的第三代高性能减水剂，是目前世界上最前沿、科技含量最高、应用前景最好、 综合性能最优的一种高效减水剂PC聚羧酸系高性能减水剂是代表当今世界技术含量最领 先的减水剂产品经与国内外同类产品性能比较表明，PC聚羧酸系高性能减水剂在技术性 能指标、性价比方面都达到了当今国际先进水平目录一、 性能特点二、 技术性能聚羧酸系咼性能减水剂混凝土性能指标三、 使用说明四、 作用机理五、 包装应用中的几点理解误区1、 聚羧酸减水剂与水泥的适应性好2、 聚羧酸减水剂太敏感，不易控制一、性能特点二、 技术性能聚羧酸系咼性能减水剂混凝土性能指标三、 使用说明四、 作用机理五、 包装应用中的几点理解误区1、 聚羧酸减水剂与水泥的适应性好2、 聚羧酸减水剂太敏感，不易控制展开编辑本段一、性能特点1、掺量低、减水率咼：减水率可咼达45%,可用于配制咼强以及咼性能混凝土 2、 坍落度轻时损失小：预拌混凝土 2h坍落度损失小于15%，对于商品混凝土的长距离运输及 泵送施工极为有利 3、混凝土工作性好：用PC聚羧酸系高性能减水剂配制的混凝土即使在高坍落度情况下，也不会有明显的离析、泌水现象，混凝土外观颜色均一。
对于配制 高流动性混凝土、自流平混凝土、自密实混凝土、清水饰面混凝土极为有利用于配制高标 号混凝土时，混凝土工作性好、粘聚性好，混凝土易于搅拌 4、混凝土收缩小：可明显降低混凝土收缩，显著提高混凝土体积稳定性及耐久性 5、碱含量极低：碱含量<0.2% 6、产品稳定性好：低温时无沉淀析出 7、产品绿色环保：产品无毒无害，是绿色环保产品，有利于可持续发展 8、经济效益好：工程综合造价低于使用其它类型产品 聚羧酸高效减水剂在使用时更方便、安全、高效，但也有一定的局限性，其优点只是相对的，所以，在施工生产中可能遇到下列问题 1、很难从搅拌车中卸出 原因：可能是水泥与聚羧酸严重的不适应性导致的 处理办法：应该对每一 批水泥在开盘前用施工配合比做一次复配试验 2、混凝土拌和物坍落度突然变大、泌水 原因：该批水泥与减水剂的适应性很好 处理办法：应适当调整外加剂的掺量3、 硬化后表面有气泡 原因：使用时为了便于施工，减水剂的掺量加大 处理办法：严格按配合比施工，改进施工工艺，加强施工管理 4、混凝土凝结硬化慢 原因：减水剂的掺量加大或者是养护温度不够 处理办法：严格按配合比施工，延长养护时间 5、混凝土坍落度与设计值有明显差异 原因：两种外加剂混合使用，发生不相容性。
处理办法：使用前做相容性试验，调整掺配比例编辑本段二、技术性能项目（标准型）（缓凝型）外观浅棕色液体浅棕色液体 密度（g/ml） 1.07 ±0.02 1.07 ±0.02固含量（％） 20±2 20±2水泥净浆流动度（基准水泥）（mm） 三250 （W/C=0.29）三250 （W/C=0.29）pH 6〜8 6〜8氯离子含量（％） <0.02 <0.02碱含量（Na2O+0.658K2O） （%） <0.2 <0.2编辑本段聚羧酸系咼性能减水剂混凝土性能指标项目（标准型）（缓凝型）减水率（％） 25〜45 25〜45泌水率比（％） <20 <20坍落度增加值（mm） >100 >100 坍落度保留值（1h） （mm）三160三160 含气量（％） 2.0〜5.0 2.0〜5.0凝结时间差（min） 初凝-90〜+90 +150 终凝-90〜+90 +150抗压强度比（％）1d三180无要求3d 三 165 三 1557d 三 155 三 14528d 三135 三130耐久性28d收缩率比（％） <100 <100200次快冻相对动弹模量（％）三60三60 抗氯离子渗透性（C） <1000 <1000碳化深度比（％） <100 <100钢筋锈蚀无无常用掺量（％）占胶凝材料总量的0.8〜1.5%编辑本段三、使用说明1、DH-4004型聚羧酸系高性能减水剂的掺量为胶凝材料总重量的0.4%〜2.5%,常用掺 量为0.8%〜1.5%。
使用前应进行混凝土试配试验，以求最佳掺量 2、DH-4004型聚羧酸系高性能减水剂不可与萘系高效减水剂混合使用，使用聚羧酸系高性能减水剂时必须将 使用过萘系高效减水剂的搅拌机和搅拌车冲洗干净否则可能会失去减水效果 3、使用聚羧酸系高性能减水剂时，可以直接以原液形式掺加，也可以配制成一定浓度的溶液使用， 并扣除聚羧酸系高性能减水剂自身所带入的水量 4、由于掺用聚羧酸系高性能减水剂混凝土的减水率较大，因此坍落度对用水量的敏感性较高，使用时必须严格控制用水量5、 聚羧酸系高性能减水剂与绝大多数水泥有良好的适应性，但对个别水泥有可能出现减水 率偏低，坍落度损失偏大的现象另外，水泥的细度和储存时间也可能会影响聚羧酸系高性 能减水剂的使用效果此时，建议通过适当增大掺量或复配其它缓凝组分等方法予以解决6、 掺用聚羧酸系高性能减水剂后，混凝土含气量有所增加（一般为2%〜5%）有利于改善混凝土的和易性和耐久性，如需在蒸养混凝土中使用或有其它特殊要求，请联系我们，我们 为您及时解决 7、由于聚羧酸系咼性能减水剂掺量小、减水率咼，使用聚羧酸系咼性能减水剂配制C45以上的各类高性能混凝土，可以大幅度降低工程成本，具有显著的技术 经济效益；用于配制C45以下等级混凝土，虽然聚羧酸系高性能减水剂的成本偏高，但可 以通过增加矿物掺合料用量，降低混凝土的综合成本，同样具有一定的技术经济效益。
编辑本段四、作用机理减水作用是表面活性剂对水泥水化过程所起的一种重要作用减水剂是在不影响混凝土 工作性的条件下，能使单位用水量减少；或在不改变单位用水量的条件下，可改善混凝土的 工作性；或同时具有以上两种效果，又不显著改变含气量的外加剂目前，所使用的混凝土 减水剂都是表面活性剂，属于阴离子表面活性剂 水泥与水搅拌后，产生水化反应，出现一些絮凝状结构，它包裹着很多拌和水，从而降低了新拌混凝土的和易性（又称工作性， 主要是指新鲜混凝土在施工中，即在搅拌、运输、浇灌等过程中能保持均匀、密实而不发生 分层离析现象的性能）施工中为了保持所需的和易性，就必须相应增加拌和水量，由于水 量的增加会使水泥石结构中形成过多的孔隙，从而严重影响硬化混凝土的物理力学性能，若 能将这些包裹的水分释放出来，混凝土的用水量就可大大减少在制备混凝土的过程中，掺 入适量减水剂，就能很好地起到这样的作用 混凝土中掺入减水剂后，减水剂的憎水基团定向吸附于水泥颗粒表面，而亲水基团指向水溶液，构成单分子或多分子层吸附膜由 于表面活性剂的定向吸附，使水泥胶粒表面带有相同符号的电荷,于是在同性相斥的作用下， 不但能使水泥一水体系处于相对稳定的悬浮状态，而且，能使水泥在加水初期所形成的絮凝 状结构分散解体，从而将絮凝结构内的水释放出来，达到减水的目的。
减水剂加入后，不仅 可以使新拌混凝土的和易性改善，而且由于混凝土中水灰比有较大幅度的下降，使水泥石内 部孔隙体积明显减少，水泥石更为致密，混凝土的抗压强度显著提高减水剂的加入，还对 水泥的水化速度、凝结时间都有影响这些性质在实用中都是很重要的编辑本段五、包装1、DH-4004型聚羧酸系高性能减水剂，水剂采用桶装，粉剂为塑桶装 2、应置于阴凉干澡处储存，避免阳光直射 3、有效保存期为12个月，超期经试验验证合格后仍可继续使用 DH-4004型聚羧酸系高性能减水剂（液体）编辑本段应用中的几点理解误区作为最新一代的高性能外加剂，聚羧酸减水剂的工程应用日益增加从预制混凝土构件 到现浇混凝土，从自密实混凝土、清水混凝土到需要快凝早强的特殊混凝土，从铁路、桥梁、 水电等领域到市政、民建工程，聚羧酸减水剂正占有越来越大的市场份额但毕竟聚羧酸减 水剂工程应用的时间还较短，对其应用技术的基础研究还相对较少，应用者大多凭厂家的宣 传、凭以往经验甚至凭感觉，其中难免有一些应用乃至理解上的误区编辑本段1、聚羧酸减水剂与水泥的适应性好常见的对聚羧酸减水剂性能的描述是：减水率高、与水泥适应性非常好、混凝土和易性 好、一小时坍落度无损失等。
事实上，胶凝材料成分复杂多变，从吸附一分散机理看，任何 外加剂都不可能适应所有情况，聚羧酸外加剂与水泥适应性好也是与萘系减水剂相对比较而 言的 混凝土工作性，总体上可分为流动性指标和稳定性指标掺加聚羧酸减水剂的混凝土和易性比较好，在较高的掺量或较高用水量时也不会发生明显的离析、泌水，混凝土 在模板中的沉降也较小，也就是说从稳定性指标来说，聚羧酸减水剂与水泥的适应性要明显 好于萘系减水剂但从流动性指标来说，并不尽然 （1 ）聚羧酸减水剂的适应性与其掺量直接相关 我们都知道，萘系减水剂掺量较高的高标号混凝土流动性较好，坍落 度损失较小；但中低标号混凝土往往流动性差，坍损也较大，而适当增加掺量是改善适应性的最有效措施聚羧酸外加剂同样如此，笔者用北京地区常用的胶凝材料和骨料配制C30 混凝土，外加剂用巴斯夫公司聚羧酸减水剂，结果发现：减水剂掺量（折固）在0.13 % 〜0.15 %间时，混凝土都能获得较好的流动性，但坍落度损失普遍较大，不管复配哪种常用 缓凝剂，加多大剂量，当减水剂掺量达到0.16 %后，大部分混凝土 1小时后都能保持较 好的流动性 （2）与萘系减水剂适应性差的水泥一般与聚羧酸减水剂适应性也较差一般说来，碱含量高、铝酸盐含量高或细度高的水泥需水量大。
萘系减水剂的掺量较高，坍 落度损失较大，同样，用聚羧酸减水剂也有相同的规律某些掺加萘系减水剂有滞后泌水现 象的水泥，改用聚羧酸减水剂同样会泌水，但程度稍轻若水泥由于石膏原因存在非正常坍 落度损失（混凝土在出机几分钟后即失去流动性），用聚羧酸减水剂也不会有改观，只能 同时补充硫酸根离子才能从根本上解决，这跟萘系减水剂是一致的 （3）某一具体的聚羧酸产品的“适应面”不及萘系产品 萘系产品是由相同原材料在相同工艺条件下合成的结构性能相同的产品，聚羧酸减水剂是由不同种原材料在不同工艺条件下合成的具有相 类似分子结构的一类产品萘系产品的不同主要体现在原材料的品质和工艺条件的稳定性 上,而聚羧酸产品的不同基于化学分子结构的不同具体到应用上，萘系产品对不同情况的 适应性更多表现在最佳掺量在一定范围内的波动或坍落度损失值的相对大小对于某一具体 聚羧酸产品，情况截然不同：如果该产品能适应混凝土材料，混凝土状态会很好，坍损也小； 若不能适应混凝土材料，则结果就不是程度的不同了，而可能是完全失效，这时必须换用另 一种类型的产品才能解决事实上这样的情况经常发生，特别是用北方原材料，可能原因是 水泥矿物、微量元素或助磨剂等。
也就是说从“适应面”上说，某一特定的聚羧酸产品的适 应性不及萘系产品编辑本段2、聚羧酸减水剂太敏感，不易控制一般而言，减水剂减水率越高，则在其有效掺量区间内拌和物流动度对掺量越敏感因 此，许多工程技术工作者凭直觉认为聚羧酸减水剂应用时太敏感，并以此强调计量、混凝土 生产与控制的困难性这样理解的前提是将减水剂折算成纯固体，看纯固体掺量的增加对混 凝土流动性能的改善举例来说：对普通标号的泵送混凝土，萘系减水剂掺量在0.65 %〜 0.85 %的区间内能使混凝土的工作性能达到最佳，而聚羧酸减水剂（以巴斯夫公司产品为 例）的掺量区间是0.14 %〜0.18 %萘系减水剂的掺量变化范围是0.2 %左右，聚羧酸 减水剂的掺量范围是0.04 %左右，从这个意义上说，羧酸减水剂确实比。
