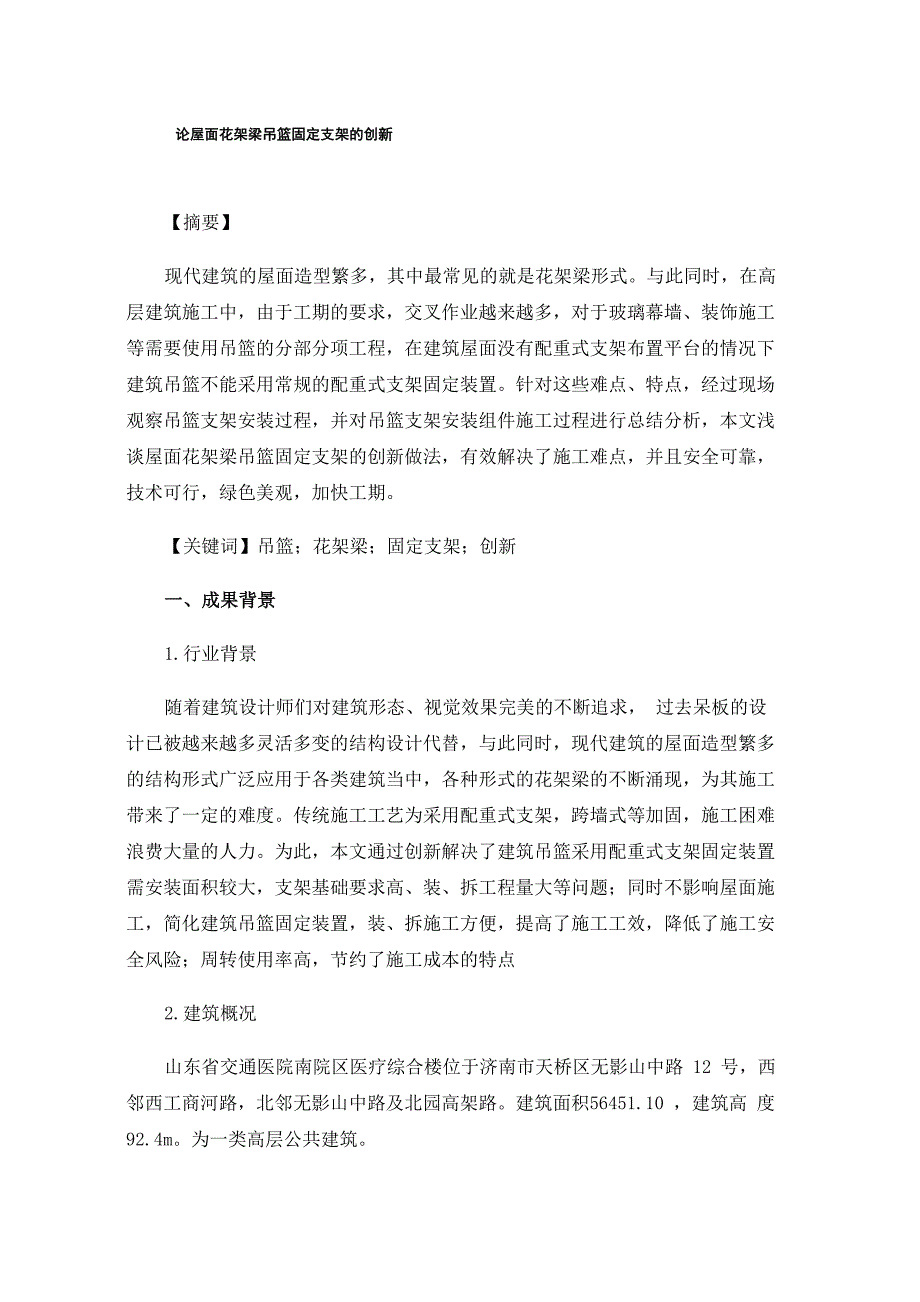

论屋面花架梁吊篮固定支架的创新【摘要】现代建筑的屋面造型繁多，其中最常见的就是花架梁形式与此同时，在高 层建筑施工中，由于工期的要求，交叉作业越来越多，对于玻璃幕墙、装饰施工 等需要使用吊篮的分部分项工程，在建筑屋面没有配重式支架布置平台的情况下 建筑吊篮不能采用常规的配重式支架固定装置针对这些难点、特点，经过现场 观察吊篮支架安装过程，并对吊篮支架安装组件施工过程进行总结分析，本文浅 谈屋面花架梁吊篮固定支架的创新做法，有效解决了施工难点，并且安全可靠， 技术可行，绿色美观，加快工期关键词】吊篮；花架梁；固定支架；创新一、成果背景1.行业背景随着建筑设计师们对建筑形态、视觉效果完美的不断追求， 过去呆板的设 计已被越来越多灵活多变的结构设计代替，与此同时，现代建筑的屋面造型繁多 的结构形式广泛应用于各类建筑当中，各种形式的花架梁的不断涌现，为其施工 带来了一定的难度传统施工工艺为采用配重式支架，跨墙式等加固，施工困难 浪费大量的人力为此，本文通过创新解决了建筑吊篮采用配重式支架固定装置 需安装面积较大，支架基础要求高、装、拆工程量大等问题；同时不影响屋面施 工，简化建筑吊篮固定装置，装、拆施工方便，提高了施工工效，降低了施工安 全风险；周转使用率高，节约了施工成本的特点2.建筑概况山东省交通医院南院区医疗综合楼位于济南市天桥区无影山中路 12 号，西 邻西工商河路，北邻无影山中路及北园高架路。
建筑面积56451.10 ，建筑高 度92.4m为一类高层公共建筑3 屋面花架梁概况裙房主体结构共 6 层，其中北立面和东立面外侧结构梁全部为圆弧梁 圆弧梁分布见图 1图 1 主楼屋面花架梁及吊篮平面布置图图 2 裙房屋面花架梁及吊篮平面布置图二、花架梁吊篮固定支架创新要点在屋顶花架梁上用 M16x260mm 化学锚栓固定 300x240x20mm 四孔钢板，然后 将 10#槽钢与钢板焊接连接，以固定吊篮后支臂，吊篮前支臂搭设在外圈花架梁 上结构承载力及荷载满足施工要求此固定支架可集中焊接然后用于施工，对 结构破坏小，有效避免安全风险适用于高层屋面花架梁结构外墙施工建筑吊篮固定，在保证建筑吊篮安全使用的情况下，具有结构简单，附墙布置，装、拆方便，不受场地制约，材料周转利用率高等特点三、施工工艺施工流程：材料准备一植化学锚栓一化学锚栓拉拔试验一安装钢板及槽钢焊接一固定支架安装1. 材料准备此安装组件采用10#槽钢，300x240x20mm四孔钢板，M16x260mm化学锚栓,08.3钢丝绳2. 植入化学锚栓按照图纸在花架梁上定位放线，机械钻眼110mm，然后植入化学锚栓3．化学锚栓拉拔试验化学锚栓植入后，按要求达到强度后，进行拉拔试验，拉拔值大于设计值，满足要求设计要求。
4. 安装四孔钢板及槽钢焊接拉拔试验拉拔值远大于设计值，进行钢板安装，并将已经加工好的槽 钢水平方向垂直花架梁焊接在钢板上5. 固定支架安装将已经调试后好的吊篮支架进行固定，图3.5-1 吊篮支架前臂安装后效果图 图3.5-2 吊篮支架后臂安装后效果图图 3.5-3 吊篮支架后臂采用钢丝绳斜拉固定四、质量控制标准4.1 本固定支架创新所涉及的规范、规程及标准如下：《钢结构工程施工质量验收规范》GB50205-2001《建筑施工咼处作业安全技术规范》JGJ80-2016《高处作业吊篮安装、拆卸、使用技术规程》JB/T11699-20134.2 质量控制要点及措施4.2.1 组件焊接质量，采用双面焊，焊缝饱满检查方法：观察法4.2.2 组件采用化学锚栓安装牢固，达到规定要求 检查方法：力矩扳手4.2.3 支架组件控制垂直度检查方法：线坠检测五、安全管理措施5.1加强安全教育，提高全体人员的施工安全意识5.2进入施工现场的施工人员戴好安全帽，高空作业系好安全带，穿好防滑 鞋，现场严禁吸烟5.3进入施工现场人中要爱护场内的各种设施和标示牌，不得随意拆除各 移动标示牌5.4严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打 闹。
5.5安装人员必须是经过考试合格的专业幕墙工，并持有上岗证，上岗人 员定期体检合格者方可发上岗证，凡患有高血压、贫血病、必脏病及其他不适于 高空作业者，一律不得上脚手架操作5.6支架组件验收合格后任何人不得擅自拆改，如需做局部拆改时，须经 过技术部门同意后由幕墙工操作5.7工完场清，作业完成后废料垃圾及时回收，分类存放5.8安装时检查钢丝绳有无断裂、变形、腐蚀钢丝绳固定处是否用3个绳 夹固定；5.9禁止悬挂机构拉勾未拉紧时，上升工作平台； 5.10施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具 用滑轮各绳索运输，不得乱扔六、环境保护措施6.1施工人员严禁凌空投掷杆件、物料及其他物品，材料、工具用滑轮各绳索运输， 不得乱扔6.2组件堆放场做到整洁、摆放合理、专人保管6.3各施工班组每天进行工作面的自我检查，工完场清，减少环境污染6.4六级以上大风、大雪、大雾、大雨天气停止安装作业在雨期要经常 检查上升平台上有无积水等物若有随时清扫，并要采取防滑措施七、效益分析7.1 施工制作过程简便，可拆卸循环利用，对主体结构损坏小，符合绿色施 工的要求7.2 让吊篮支架工具化，简单易行，解决拆装困难等难题。
7.3 适用于高层屋面花架梁吊篮安装固定，在保证建筑吊篮安全使用的情况 下，具有结构简单，附墙布置，装、拆方便，不受场地制约，材料周转利用率高 等特点7.4 解决了建筑吊篮采用配重式支架固定装置，需安装面积较大，支架基础 要求高、装、拆工程量大等问题；7.5 简化建筑屋面花架梁吊篮固定装置，装、拆施工方便，提高了施工工效 降低了施工安全风险；周转使用率高，节约了施工成本的特点八、结束语近年来，随着屋面花架梁的广泛运用，对屋面吊篮安装施工的要求也逐渐提 高，传统的施工工艺已不能满足要求，上述屋面花架梁吊篮固定方法在现场实际 施工中得到验证，在高层建筑外墙施工中显示出它的优越性，获得了迅速的应用 与发展，市场前景看好，同时也为企业赢得了最大化的社会效益与经济效益。
