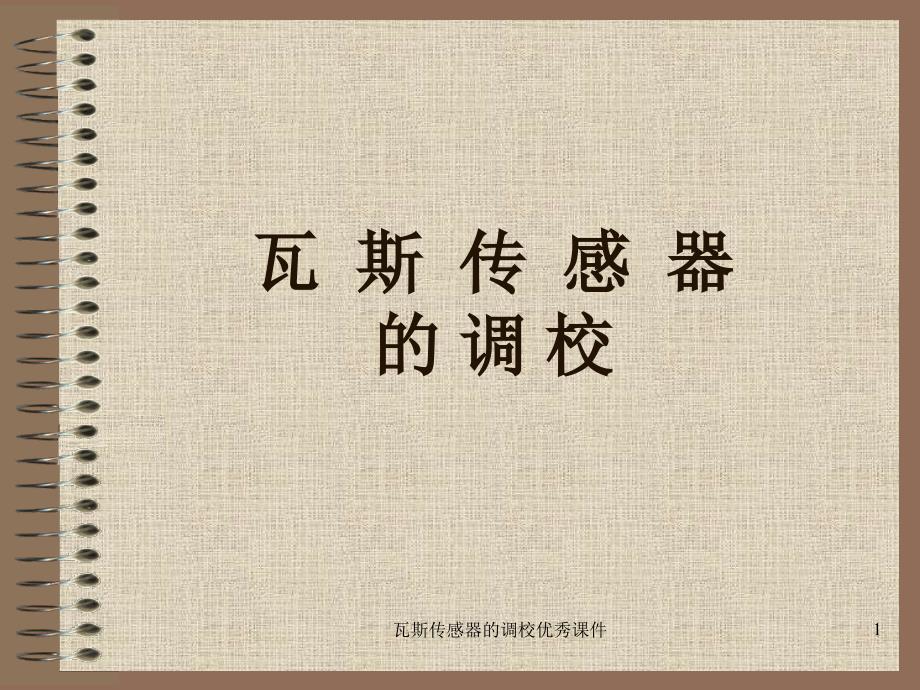

瓦瓦 斯斯 传传 感感 器器的的 调调 校校1瓦斯传感器的调校优秀课件 KG9701传感器图示2瓦斯传感器的调校优秀课件 三通接线盒3瓦斯传感器的调校优秀课件 四位红色数码管显示•第一位：功能显示： – 1— 调零– 2— 调灵敏度– 3— 调报警点– 4— 调断电点– 5— 调复电点– 6— 自检• 后三位：测量数值显示4瓦斯传感器的调校优秀课件 使用前的准备 •将插头缺口对插座，上好旋紧，输出线严格按以下所标颜色按线；–红色线——电源正级（电缆插头1号口）–蓝色线——电源负极（电缆插头2号口）–白色线——恒流（或频率）输出（电缆插头3号口）– 绿色线——断电信号（恒流）输出（电缆插头4号口） 5瓦斯传感器的调校优秀课件 零点调节 •方法一方法一：按操作步骤使仪器进入工作状态，预热20分钟，在新鲜空气样中观察LED数字显示是否为零，若有偏差，可将遥控器对准传感器显示窗，轻轻按动遥控器上的选择键，使小数码管显示1，然后同时同时遥控器器的上升键和下降键，完成校零工作； 6瓦斯传感器的调校优秀课件 零点调节•方法二方法二：按操作步骤使仪器进入工作状态，预热20分钟，在新鲜空气样中观察LED数字显示是否为零，若有偏差，可将遥控器对准传感器显示窗，轻轻按动遥控器上的选择键，使小数码管显示1，然后分别按动遥控制器的上升键（使显示值增加）和下降键（使显示值减小），使仪器完成校零工作。
若小码管显示 ，说明仪器偏负 7瓦斯传感器的调校优秀课件 精度调节 •在电气调零完成后，将通气罩插入传感器气室外面，通入标准甲烷气体，其浓度在2%左右，气体流量在200ml/min，，此时仪器显示数字应指示标准甲烷气体浓度，若有偏差，可将遥控器对准显示窗，轻轻按动遥控器的选择键，使小数码管显示2，若增加，按动遥控器的上升键，若需减少，按动下降键，使显示值与标准甲烷浓度相对应 8瓦斯传感器的调校优秀课件 报警点调节 • 按动遥控器的选择键，使小数码管显示3，然后分别按动上升键或下降键，可调节报警点，其变化范围为（0.50-2.50%）9瓦斯传感器的调校优秀课件 断电点调节 •按动遥控器的选择键，使小数码管显示4，然后分别按动上升键或下降键，可调节断电点，其变化范围为（0.50-2.50%） 10瓦斯传感器的调校优秀课件 复电点调节 • 按动遥控器的选择键，使小数码管显示5，然后分别按动上升键或下降键，可调节复电点11瓦斯传感器的调校优秀课件 自检功能 •用于检查仪器工作是否正常按动遥控器的选择键，使用小数码管显示6，此时仪器显示2.00，输出对应为600Hz（或3.0mA）若显示“2.AA”或“2.bb”，说明热催化电桥已偏离零点过大，应旋转机内零碎点电位器P1予以调节。
其具体方法是：同时按下遥控器的三个按键数秒钟，然后立即动选择键，使仪器显示为1，再用螺丝刀调机内零点电位器，使仪器显示为零进行此操作后，必须用标准气样重新调校传感器后方可下井使用 12瓦斯传感器的调校优秀课件 注意事项 •一旦对仪器部分参数进行了调节，在断电之前，必须按动遥控器上的选择键，使小数码管显示数字循环至其消隐，否则调校后的参数未存入存储器，导致此次调校无效•本仪器固定专人使用，严格按照说明书进行操作，非专职人员禁止拆开仪器，按动按键 •在使用中，避免猛烈摔打，碰撞对仪器的零点、测试精度要定期调校，若未超差时可继续使用此外应及时擦拭、清扫气室内部及仪器外部煤尘，保持清洁、美观 •调校时，头灯不得直照传感器显示窗13瓦斯传感器的调校优秀课件 故障处理一• 若传感器显示L.LL时，此时催化元件可能断丝，断开电源，打开后盖，用万用表对照安装图分别测量G、R12与R12、V2之间的电阻，若有一边不通，则应更换催化元件14瓦斯传感器的调校优秀课件 故障处理二•在自检状态时，显示2.AA或2.bb：说明传感器测量桥偏离过大，应对传感器进行硬件调零，方法见上 （调零）15瓦斯传感器的调校优秀课件 故障处理三•报警声光有问题：如果有光无声或声音嘶哑，首先检查蜂鸣器连线，无断线情况时，应更换蜂鸣器片，必要时可用橡胶等弹性物衬垫。
如无光无声，首先检查报警灯连线，无误后，应检查IC12（CD4011）AKN6（9013），必要时予以更换16瓦斯传感器的调校优秀课件 故障处理四•遥控问题：如传感器收不到遥控信号，首先检查遥控器是否有电，确认后再更换传感器线路板数码管旁的红外按收头（SFH）如小数码管功能位数字乱跳而无法控制时，也可更换SFH17瓦斯传感器的调校优秀课件 故障处理五• 显示8.88或其它不明字符：若传感器在井下显示8.88或其它不明字符，或反复显示00.00，有可能是分站和传感器之间电缆距离太长或按头电阻过大造成的；缩短距离，更换截面积大的电缆或重做接头若传感器在分站附近还是显示8.88或其它不明字符，，请检查传感器IC3（7805）是否完好，正确状态应是输入18V左右，输出5V左右另外检查传感器机内芯片是否有脱落现象18瓦斯传感器的调校优秀课件 。
