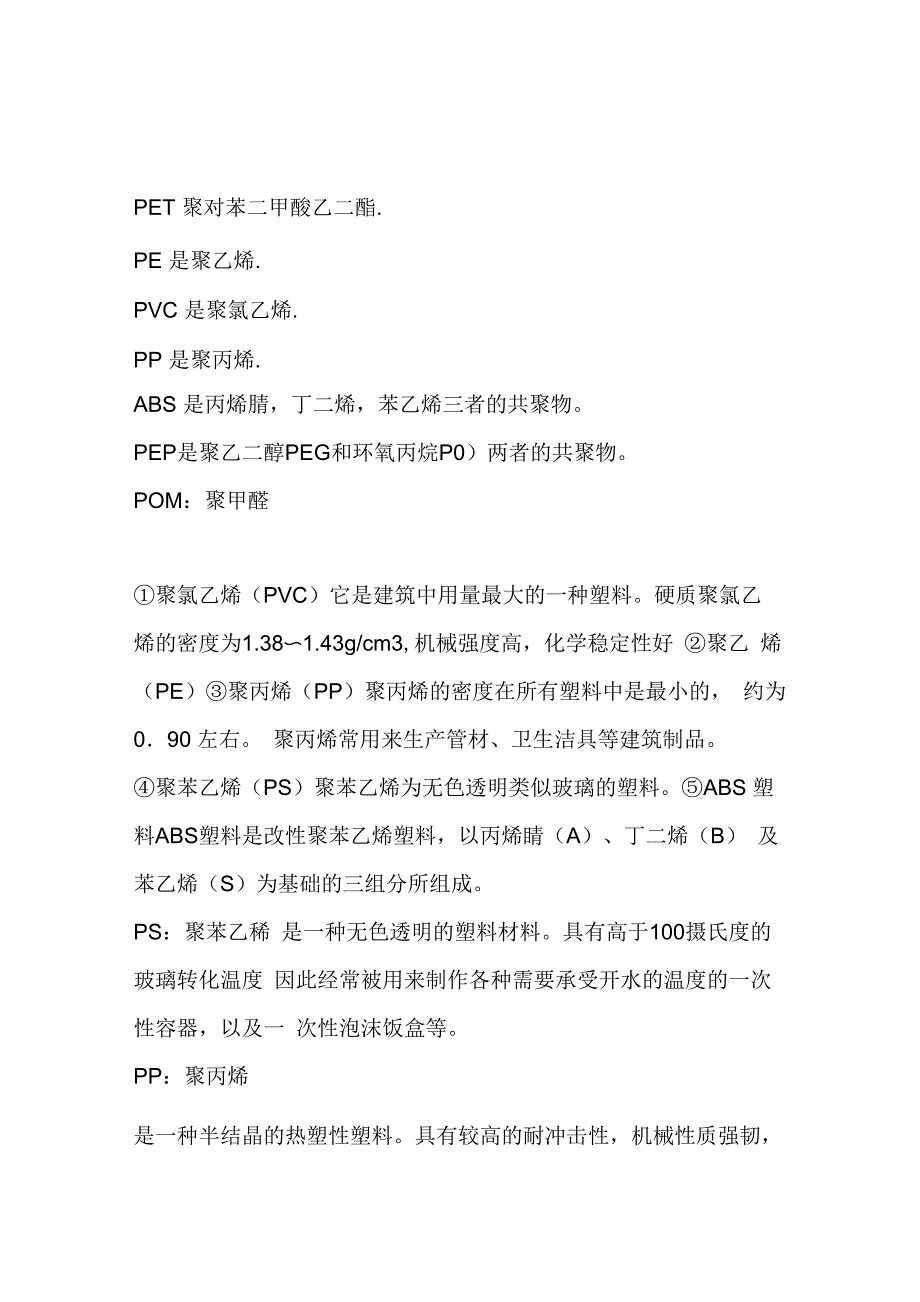

PET 聚对苯二甲酸乙二酯.PE 是聚乙烯.PVC 是聚氯乙烯.PP 是聚丙烯.ABS 是丙烯腈，丁二烯，苯乙烯三者的共聚物PEP是聚乙二醇PEG和环氧丙烷P0）两者的共聚物POM：聚甲醛①聚氯乙烯（PVC）它是建筑中用量最大的一种塑料硬质聚氯乙 烯的密度为1.38〜1.43g/cm3,机械强度高，化学稳定性好 ②聚乙 烯（PE）③聚丙烯（PP）聚丙烯的密度在所有塑料中是最小的， 约为 0．90 左右 聚丙烯常用来生产管材、卫生洁具等建筑制品④聚苯乙烯（PS）聚苯乙烯为无色透明类似玻璃的塑料⑤ABS 塑料ABS塑料是改性聚苯乙烯塑料，以丙烯睛（A）、丁二烯（B） 及苯乙烯（S）为基础的三组分所组成PS：聚苯乙稀 是一种无色透明的塑料材料具有高于100摄氏度的玻璃转化温度 因此经常被用来制作各种需要承受开水的温度的一次性容器，以及一 次性泡沫饭盒等PP：聚丙烯是一种半结晶的热塑性塑料具有较高的耐冲击性，机械性质强韧， 抗多种有机溶剂和酸碱腐蚀在工业界有广泛的应用，是平常常见的 高分子材料之一澳大利亚的钱币也使用聚丙烯制作结构式：PE：聚乙烯是日常生活中最常用的高分子材料之一，大量用于制造塑料袋，塑料 薄膜，牛奶桶的产品。
聚乙烯抗多种有机溶剂，抗多种酸碱腐蚀，但是不抗氧化性酸，例如 硝酸在氧化性环境中聚乙烯会被氧化聚乙烯在薄膜状态下可以被认为是透明的，但是在块状存在的时候由 于其内部存在大量的晶体，会发生强烈的光散射而不透明聚乙烯结 晶的程度受到其枝链的个数的影响，枝链越多，越难以结晶聚乙烯 的晶体融化温度也受到枝链个数的影响，分布于从 90 摄氏度到 130 摄氏度的范围，枝链越多融化温度越低聚乙烯单晶通常可以通过把 高密度聚乙烯在 130 摄氏度以上的环境中溶于二甲苯中制备 结构式： - CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2ABS：是丙烯腈、丁二烯、苯乙烯的合成塑料丙烯腈、丁二烯、苯乙烯三种单体的接枝共聚合产物，取它们英文名 的第一个字母命名它是一种强度高、韧性好、综合性能优良的树脂， 用途广泛，常用作工程塑料工业上多以聚丁二烯胶乳或苯乙烯含量 低的丁苯橡胶为主链，与丙烯腈、苯乙烯两种单体的混合物接枝共聚 合制得实际上它往往是含丁二烯的接枝聚合物与丙烯腈－苯乙烯共 聚物 SAN 或称 AS 的混合物近年来也有先用苯乙烯、丙烯腈两种 单体共聚，然后再与接枝共聚的ABS树脂以不同比例混合，以制得 适应不同用途的各种ABS树脂。
20世纪50年代中期已开始在美国 工业化生产工业生产方法 可分两大类：一类是将聚丁二烯或丁苯橡胶与 SAN 树 脂在辊筒上进行机械共混，或将两种胶乳共混，再共聚；另一类是在 聚丁二烯或苯乙烯含量低的丁苯胶乳中加入苯乙烯和丙烯腈单体进行乳液接枝共聚，或再与SAN树脂以不同比例混合使用结构、性质和应用 在 ABS 树脂中，橡胶颗粒呈分散相，分散于 SAN 树脂连续相中当受冲击时，交联的橡胶颗粒承受并吸收这种能量， 使应力分散，从而阻止裂口发展，以此提高抗撕性能接枝共聚合的目的在于改进橡胶粒表面与树脂相的兼容性和粘合力这与游离 SAN 树脂的多少和接枝在橡胶主链上的 SAN 树脂组成有 关这两种树脂中丙烯腈含量之差不宜太大，否则兼容性不好，会导 致橡胶与树脂界面的龟裂ABS 树脂可用注塑、挤出、真空、吹塑及辊压等成型法加工为塑料， 还可用机械、粘合、涂层、真空蒸着等法进行二次加工由于其综合 性能优良，用途比较广泛，主要用作工程材料，也可用于家庭生活用 具由于其耐油和耐酸、碱、盐及化学试剂等性能良好，并具有可电 镀性，镀上金属层后有光泽好、比重轻、价格低等优点，可用来代替 某些金属还可合成自熄型和耐热型等许多品种，以适应各种用途。
PET：聚对苯二甲酸乙二醇酯对苯二甲酸与乙二醇的聚合物英文缩写为PET，主要用于制造聚 对苯二甲酸乙二酯纤维中国商品名为涤纶这种纤维强度高，其织物 穿著性能良好，目前是合成纤维中产量最高的一个品种， 1980 年世 界产量约 510 万吨，占世界合成纤维总产量的 49％性质 分子结构的高度对称性和对亚苯基链的刚性，使此聚合物具有 高结晶度、高熔融温度和不溶于一般有机溶剂的特点，熔融温度为 257〜265^；它的密度随着结晶度的增加而增加，非晶态的密度为1.33克/厘米八3,拉伸后由于提高了结晶度,纤维的密度为1.38〜1.41 克/厘米八3，从X射线研究，计算出完整结晶体的密度为1.463克/厘 米八3非晶态聚合物的玻璃化温度为67°C；结晶聚合物为81 °C聚 合物的熔化热为 1 13〜122焦/克，比热容为1 .1 〜1 .4焦/克.开，介电 常数为3.0〜3.8,比电阻为10八11 10八14欧.厘米PET不溶于普通 溶剂，只溶于某些腐蚀性较强的有机溶剂如苯酚、邻氯苯酚、间甲酚、 三氟乙酸的混合溶剂，PET纤维对弱酸、弱碱稳定应用 主要做合成纤维的原料短纤维可与棉花、羊毛、麻混纺，制 成服装用纺织品或室内装饰用布；长丝可做服装用丝或工业用丝，如 用于滤布、轮胎帘子线、降落伞、输送带、安全带等。
薄膜可作片基， 用于感光胶片、录音磁带注射模塑件可做包装容器PVC：聚氯乙烯 是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料 聚氯乙烯的最大特点是阻燃，因此被广泛用于防火应用但是聚氯乙 烯在燃烧过程中会释放出盐酸和其他有毒气体结构式：- CH2 - CHCl - CH2 - CHCl - CH2 - CHCl -POM：聚甲醛学名为聚氧亚甲基，是一种热塑性结晶聚合物英文缩写为 POM 结构式为 CH—O ，1942年以前，甲醛聚合得到的多半是聚合度不 高、容易受热解聚的聚氧亚甲基二醇HO CH O H,其中=8〜100的 为多聚甲醛； 超过100的为 -聚甲醛，1 955年前后，美国杜邦公司 由甲醛聚合得到甲醛均聚物，即均聚甲醛，商品名为Delrin美国塞 拉尼斯公司由三聚甲醛出发,制得与少量二氧五环或环氧乙烷的共聚 物，即共聚甲醛，商品名为Celcon性质 聚甲醛很容易结晶,结晶度达70％；通过高温退火,可增加结晶度均聚甲醛的熔融温度为181 °C，密度为1.425克/厘米共聚 甲醛的熔点为170C左右均聚甲醛的玻璃化温度为一60C酚类 化合物是聚甲醛的最佳溶剂从熔融指数的研究得知,均聚甲醛的分 子量分布较窄。
除强酸、氧化剂和苯酚外,共聚甲醛对其他化学试剂 很稳定,而均聚甲醛还对浓氨水不稳定经稳定处理的聚甲醛可加热 到230C仍无显著分解聚甲醛可用压缩、注射、挤出、吹塑等方 法成型，加工温度为170〜200 C ；也可用机床加工，还可焊接制 品质轻,坚硬,有刚性和弹性,尺寸稳定,摩擦系数小,吸水率低, 绝缘性能良好，又耐有机溶剂；可在广泛的温度范围-50〜105°C和湿 度范围内使用；在各种溶剂和化学试剂作用下，以及大负荷和长时间 循环应力下保持性能不变ABS、PE、PP、PVC 塑料材料的区别,塑料基础知识介绍。
