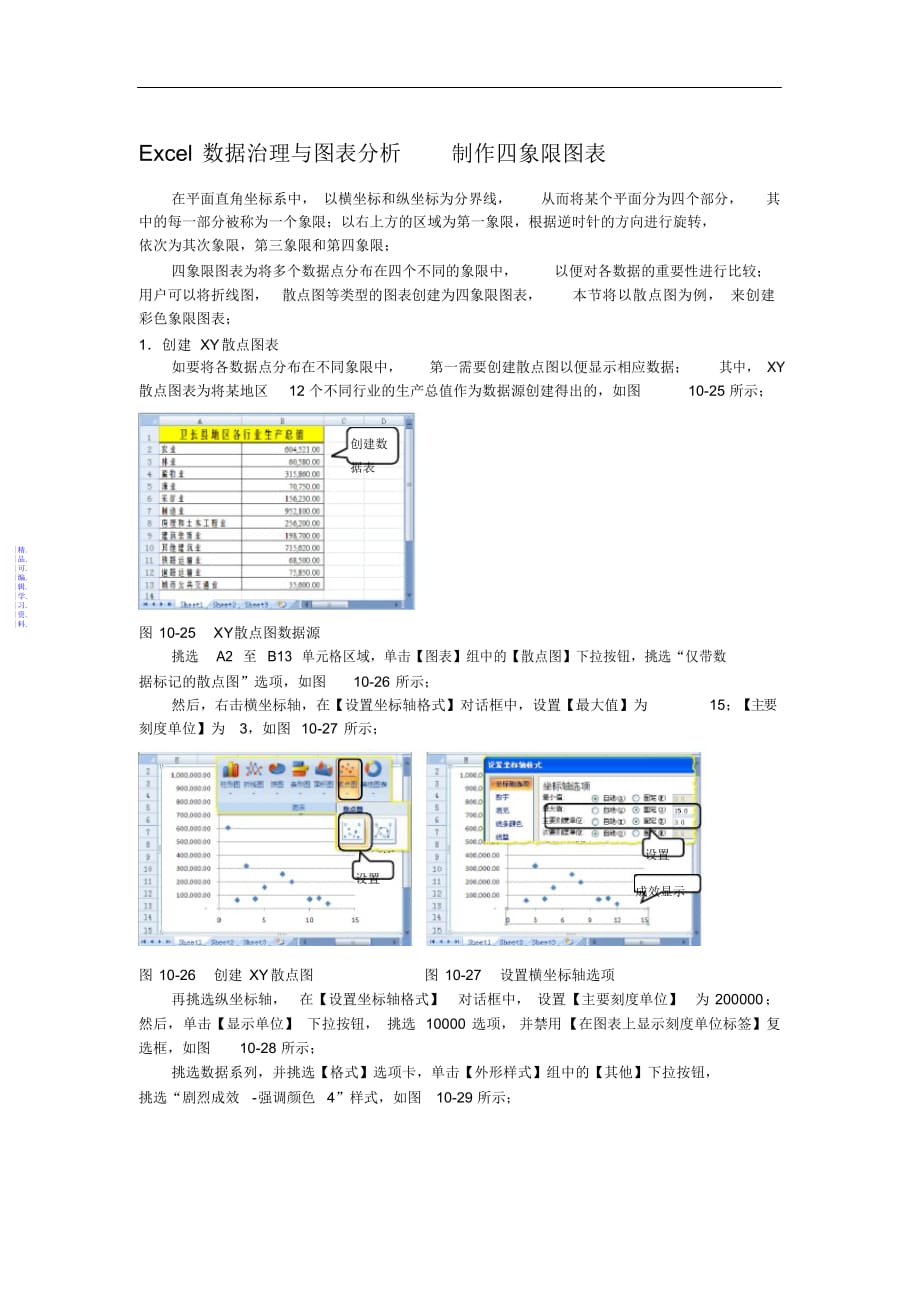

Excel 数据治理与图表分析制作四象限图表在平面直角坐标系中， 以横坐标和纵坐标为分界线，从而将某个平面分为四个部分，其中的每一部分被称为一个象限；以右上方的区域为第一象限，根据逆时针的方向进行旋转，依次为其次象限，第三象限和第四象限；四象限图表为将多个数据点分布在四个不同的象限中，以便对各数据的重要性进行比较；用户可以将折线图，彩色象限图表；1．创建 XY 散点图表散点图等类型的图表创建为四象限图表，本节将以散点图为例， 来创建如要将各数据点分布在不同象限中， 第一需要创建散点图以便显示相应数据； 其中， XY散点图表为将某地区 12 个不同行业的生产总值作为数据源创建得出的，如图 10-25 所示；创建数据表图 10-25 XY散点图数据源挑选 A2 至 B13 单元格区域，单击【图表】组中的【散点图】下拉按钮，挑选“仅带数据标记的散点图”选项，如图10-26 所示；然后，右击横坐标轴，在【设置坐标轴格式】对话框中，设置【最大值】为刻度单位】为 3，如图 10-27 所示；15；【主要设置设置成效显示|精.|品.|可.|编.|辑.|学.|习.|资.|料.图 10-26 创建 XY 散点图 图 10-27 设置横坐标轴选项再挑选纵坐标轴， 在【设置坐标轴格式】 对话框中， 设置【主要刻度单位】 为 200000 ；然后，单击【显示单位】 下拉按钮， 挑选 10000 选项， 并禁用【在图表上显示刻度单位标签】复选框，如图 10-28 所示；挑选数据系列，并挑选【格式】选项卡，单击【外形样式】组中的【其他】下拉按钮， 挑选“剧烈成效 -强调颜色 4”样式，如图 10-29 所示；挑选设置成效显示图 10-28 设置纵坐标轴选项图 10-29 设置数据系列格式2．创建象限图表四象限图表的创建， 为利用积累柱形图系列， 以及两条相互交叉的次要坐标轴共同实现的；而且，每个象限仍会使用不同的颜色标识出来；在 A15 至 C17 单元格区域中，创建“象限图表依据”数据表，并挑选 A16 至 C17 单元格区域，单击【剪贴板】组中的【复制】按钮；然后，挑选图表，单击【粘贴】下拉按钮，执行【挑选性】粘贴命令，如图 10-30 所示；在【挑选性粘贴】对话框中，启用【首列为分类X 值】复选框，单击【确定】按钮，即可在图表中分别添加“系列 2”和“系列 3”，如图 10-31 所示；执行启用复制成效显示图 10-30 复制数据图 10-31 添加新系列在图表中添加新的数据系列（ “系列 2 ”和“系列 3 ”），并将其图表类型更换为 “百分提示比积累柱形图 ”，其目的在于创建四个区域作为图表象限；|精.|品.|可.|编.|辑.|学.|习.|资.|料.挑选“系列 2”数据系列，在【设置数据系列格式】对话框中，挑选【系列选项】选项卡，并挑选【次坐标轴】单项按钮，如图 10-32 所示；再使用相同的方法，设置“系列 3” 的次坐标轴；然后，分别挑选“系列 2”和“系列 3”数据系列，将其图表类型更换为“百分比积累柱形图”，其成效如图 10-33 所示；成效显示 成效显示挑选图 10-32 添加次坐标轴 图 10-33 更换图表类型在默认情形下，图表中的次要横坐标轴没有显示，需要用户手动操作使其显示在图表当中；注 意|精.|品.|可.|编.|辑.|学.|习.|资.|料.接下来， 根据逆时针方向， 分别挑选图表中的 4 个数据点， 单击【外形样式】 组中的【外形填充】下拉按钮，设置其填充颜色依次为“橙色” ，“淡紫色” ，“浅绿色”和“黄色” ，如图 10-34 所示；成效显示图 10-34 设置数据点填充颜色右击“系列 2”和“系列 3”中任意一个数据系列， 在【设置数据系列格式】 对话框中， 设置【分类间距】为 0％，如图 10-35 所示；成效显示设置图 10-35 设置数据系列格式3．设置次要坐标轴格式在四象限图表中，次要横坐标轴和次要纵坐标轴主要用于四象限各区域的区分，因此， 要求次要坐标轴分别显示在“系列 2”和“系列 3”之间；挑选次要横坐标轴， 在【设置坐标轴格式】 对话框的【坐标轴选项】 选项卡中， 设置【刻度线间隔】为 1；【主要刻度线类型】和【次要刻度线类型】均为“外部”；【坐标轴标签】为“无”；再挑选【纵坐标轴交叉】栏中的【分类编号】单项按钮，并在其后的文本框中输入 2，如图 10-36 所示；设置图 10-36 设置次要横坐标轴格式然后，挑选次要纵坐标轴，在【设置坐标轴格式】对话框中，设置【主要刻度线类型】和【坐标轴标签】均为“无” ；【次要刻度线类型】为“外部” ；再挑选【横坐标轴交叉】栏中的【坐标轴值】单项按钮，并在其后的文本框中输入 0.5，如图 10-37 所示；次要坐标轴的格式设置完成之后，图 10-38 所示的成效；删除图表中的图例项， 并添加图表标题， 即可得到如设置|精.|品.|可.|编.|辑.|学.|习.|资.|料.图 10-37 设置次要纵坐标轴格式 图 10-38 最终成效由上图的制作成效可以看出， XY 散点图中的各个数据点被分布到不同颜色， 等面积的 4个象限中；。
