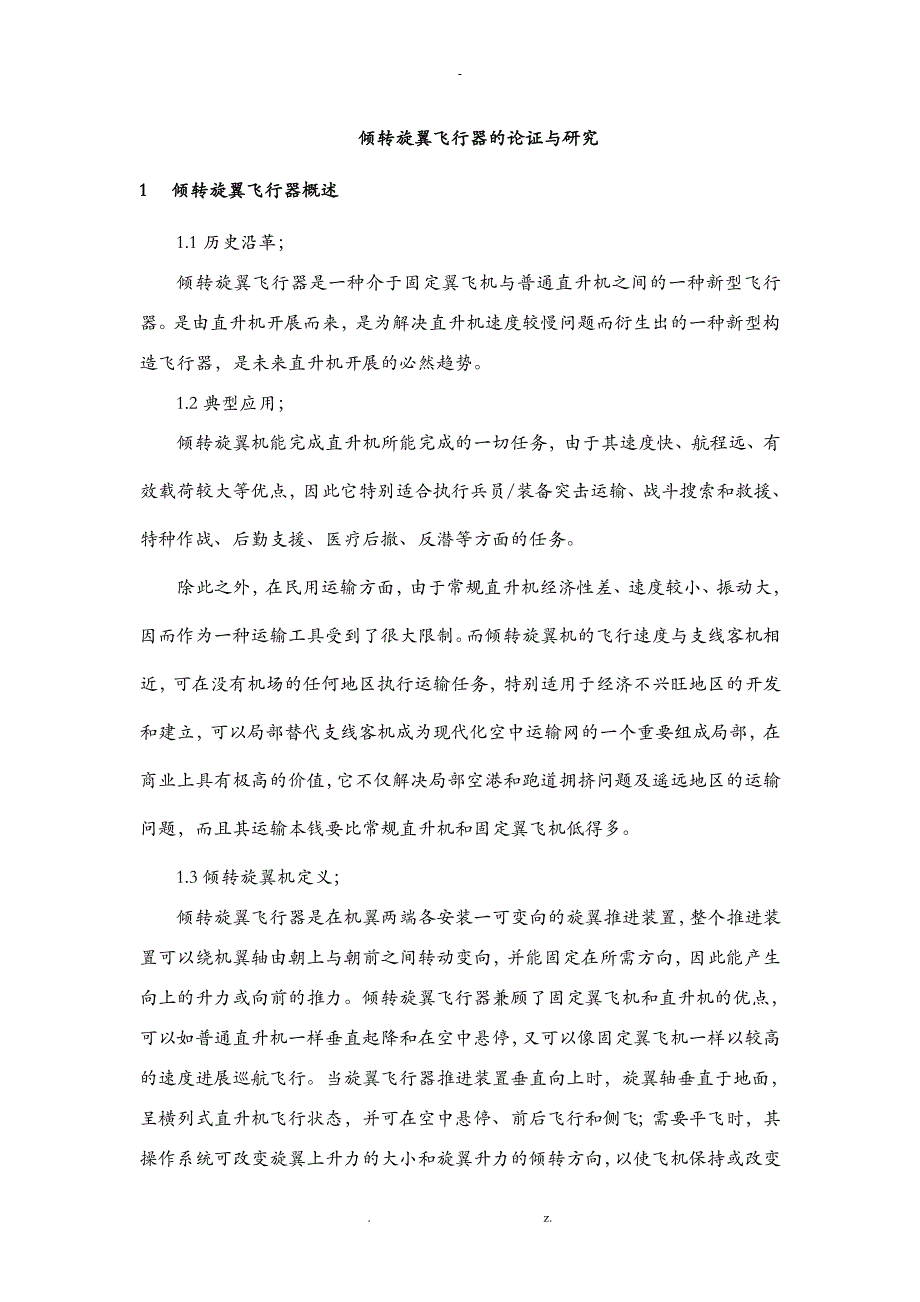

倾转旋翼飞行器的论证与研究1 倾转旋翼飞行器概述1.1历史沿革；倾转旋翼飞行器是一种介于固定翼飞机与普通直升机之间的一种新型飞行器是由直升机开展而来，是为解决直升机速度较慢问题而衍生出的一种新型构造飞行器，是未来直升机开展的必然趋势1.2典型应用；倾转旋翼机能完成直升机所能完成的一切任务，由于其速度快、航程远、有效载荷较大等优点，因此它特别适合执行兵员/装备突击运输、战斗搜索和救援、特种作战、后勤支援、医疗后撤、反潜等方面的任务除此之外，在民用运输方面，由于常规直升机经济性差、速度较小、振动大，因而作为一种运输工具受到了很大限制而倾转旋翼机的飞行速度与支线客机相近，可在没有机场的任何地区执行运输任务，特别适用于经济不兴旺地区的开发和建立，可以局部替代支线客机成为现代化空中运输网的一个重要组成局部，在商业上具有极高的价值，它不仅解决局部空港和跑道拥挤问题及遥远地区的运输问题，而且其运输本钱要比常规直升机和固定翼飞机低得多1.3倾转旋翼机定义；倾转旋翼飞行器是在机翼两端各安装一可变向的旋翼推进装置，整个推进装置可以绕机翼轴由朝上与朝前之间转动变向，并能固定在所需方向，因此能产生向上的升力或向前的推力。
倾转旋翼飞行器兼顾了固定翼飞机和直升机的优点，可以如普通直升机一样垂直起降和在空中悬停，又可以像固定翼飞机一样以较高的速度进展巡航飞行当旋翼飞行器推进装置垂直向上时，旋翼轴垂直于地面，呈横列式直升机飞行状态，并可在空中悬停、前后飞行和侧飞；需要平飞时，其操作系统可改变旋翼上升力的大小和旋翼升力的倾转方向，以使飞机保持或改变飞行状态在起飞之后，推进装置可转90度到水平位置，呈水平状态，旋翼当作拉力螺旋桨使用，像固定翼飞机一样依靠机翼产生升力飞行倾转旋翼机是一种性能独特的旋翼飞行器它既具有普通直升机垂直起降和空中悬停的能力，又具有涡轮螺旋桨飞机的高速巡航飞行的能力因为倾转旋翼飞机具有技术复杂，研制周期长，耗资巨大等特点目前大多数国家对其的研究还只停留于理论阶段目前只有美军的v-22“鱼鹰〞正式投入了使用，所以本文以v-22“鱼鹰〞为例对倾转旋翼机进展论证和研究2 倾转旋翼飞行器模型构造2.1倾转旋翼飞行器构造倾转旋翼飞行器由机身、发动机舱、旋翼、可变向旋翼推进装置、尾翼、机翼和起落架几局部组成其中，旋翼、可变向旋翼推进装置和机翼显示了倾转旋翼飞行器的构造特点2.1.1 旋翼局部旋翼是一个单独的系统，也是倾转旋翼飞行器最重要的组成局部，它肩负着飞行器飞行时所需的推进、负重和操控3种功能。
旋翼是飞行器的关键部件，其作用主要由以下几点：1.产生向上的拉力克制重力，类似于固定翼飞机机翼的作用2.产生向前的水平分力使飞行器前进，类似于固定翼飞机的发动机3.产生其他分力及力矩使飞行器保持平衡或做机动飞行，类似于操纵面的作用2.1.2 机翼局部机翼于倾转旋翼飞行器中的功能主要是保证动力装置与机身的连接和在飞行器有水平向前的速度分量时为飞行器提供局部升力为保证飞行器平衡，两个推进装置会对飞行器产生相反的扭矩，所以要求机翼拥有较大的强度 2.1.3 可变向旋翼推进装置可变向旋翼推进装置是区别旋翼飞行器与直升机的关键所在直升机的操纵大多采用自动倾转器使桨叶的浆距角作周期性变化，从而改变气动合力方向如悬停是旋转的旋翼产生的力是垂直向上的力，此时直升机并不会向前移动当需要向前移动时，旋翼向机体纵轴方向略微倾转，同时机身低头，即产生了一个向前的力，是直升机向前飞行2.1.4 尾翼局部 尾翼包括水平尾翼和垂直尾翼水平尾翼由固定的水平安定面和可动的升降舵组成垂直尾翼包括固定的垂直安定面和可动的方向舵尾翼的作用是操纵飞机俯仰和偏转，保证飞机平稳飞行2.2机体运动模型机体的六自由度动力学方程建立在机体轴系上，如下图，体轴系原点位于机体的质心，轴*沿机体纵轴指向前方，轴Z垂直轴*向下，轴Y与轴*和轴Z构成右手系。
运动模型在建立动力学方程前，对机体作如下假设：〔1〕采用刚体动力学模型，且假定重量恒定〔2〕惯性参考系建立在地面上〔3〕忽略地球曲率，即地球看成平面〔4〕仿真中飞行高度变化范围不大，假定重力加速度和空气密度不随高度变化〔5〕机体坐标系*OZ平面为飞行器的对称平面，惯性积I*z和Izy等于0基于上述假设，在机体轴系下所建立倾转旋翼机的运动方程为：在过渡飞行状态时，随着旋翼倾转角βM的改变Iz、I*、 Iz、Iy*也会变化利用以下各式得到Iz、I*、Iz、Iy*在不同的旋翼倾转角Mβ时的值式中m是全机质量，g是重力加速度，I*IyIz是机体质量对机体坐标系各轴的惯性矩，Iz*是惯性积；F*FyFz分别为飞行器的空气动力的三分量，M*MyNz分别滚转、俯仰和偏航合力矩；wvu为质心运动速度在体轴系 *YZ轴上的投影，pqr是机体角速度在体轴系上的投影，分别称为滚转角速度、俯仰角速度和偏航角速度；θφψ为相对地面坐标系的姿态欧拉角，分别是俯仰角、滚转角和偏航角；*yz分别是相对地面坐标系的水平位置和高度2.2.2 气动力模型倾转旋翼机兼具了固定翼飞机和直升机双重飞行模式，具有旋翼和机翼两种升力来源。
旋翼与机翼之间存在着严重的气动干扰，因此倾转旋翼机的空气动力学模型较传统的固定翼飞机的空气动力学模型和直升机空气动力学模型复杂本节分别介绍旋翼气动力模型和机身空气动力模型1旋翼气动力模型旋翼空气动力模型是倾转旋翼机空气动力模型中的关键局部旋翼既是倾转旋翼机的升力面，也是倾转旋翼机的推进器和操纵面，具有一系列复杂的空气动力特性旋翼气动力建模包括了二元翼型的气动力模型、旋翼诱导速度模型和旋翼桨叶的挥舞运动模型三者相互作用、相互影响，存在着闭环的逻辑关系，.2机体气动力模型机体部件由机身、机翼、水平尾翼、垂直尾翼和倾转倾转舱五个子部件组成，机体空气动力由这五个子部件的空气动力合成本文把倾转舱部件的气动力计算参加到机翼部件气动力计算中去机翼空气动力模型是所有组件中最复杂的，在低速飞行时，旋翼对机翼的干扰计算十分复杂本文在建立机翼空气动力模型时，假设机翼为刚性，无弹性变形，机身对机翼的干扰效应包括在气动力系数中机翼气动力和力矩在风轴系中计算得到，力和力矩的作用点在机翼气动中心在低速非对称飞行时，由于左右旋翼尾涡的不同，对左右机翼的影响也不同，左右机翼所受到力的不对称，将要考虑由此产生了的滚转力矩和偏航力矩。
水平安定面和垂直安定面是一种标准翼型，它的气动力在风轴系中进展计算，然后转换到机体轴系中当地动压和迎角的计算考虑了机翼和机身的阻塞，短舱角，机翼尾迹，旋翼尾迹和飞机的姿态角和角速率的影响3 旋翼飞行器飞行过程下面我将整个旋翼飞行器的飞行过程分为三个阶段，对每个阶段的飞行过程进展论述3.1.升空阶段升空过程：倾转旋翼飞行器升空有两种方法，第一为当推进装置垂直向上，旋翼转动产生升力，便可像直升机一样垂直起飞、降落或悬停第二为当推进装置倾转45度产生斜向上的拉力，使飞机短距滑跑起飞为了保证旋翼具有一定的拉力，旋翼的螺距应到达一定的长度，此长度要大于旋翼在飞机安装处到地面的距离，所以倾转旋翼机不能以螺旋桨固定翼飞机模式进展滑跑起飞推进装置垂直向上起飞此起飞方式与直升机类似，位于机翼两端的推进装置呈垂直向上状态，两个发动机工作带动旋翼转动，此时为保证飞机的平稳，必须保持两个旋翼的转速保持一致，当两个旋翼到达一定转速后，产生的拉力与飞机重量平衡时，飞机开场升空，旋翼的截面为拱形，在转动过程中，空气相对于旋翼运动，会在旋翼上下外表产生压强差，从而产生向上的升力，使飞机升空推进装置倾转45度起飞此起飞方式同时具有直升机起飞与固定翼飞机起飞特点 推进装置倾转45度后旋翼产生倾转角为45度斜向上的力，通过力的分解可以产生一个水平分力和一个垂直向上的分力，通过水平分力使飞机向前移动 ，空气流过飞机机翼产生向上的升力。
垂直向上的分力为飞机提供一个垂直向上的力使得机翼上升力较小时飞机即可离地起飞，到达短距起飞的效果3.2平飞阶段平飞阶段有两种飞行模式：固定翼飞行模式和直升机飞行模式 固定翼飞行模式通过可变向旋翼推进装置将旋翼由起飞时的垂直状态改为水平状态，使旋翼的拉力线与飞机纵轴平行，指向机头方向此时旋翼为飞机提供一个向前的力，产生速度升力由旋翼提供改为由机翼提供，在此状态下倾转旋翼机飞行模态与双螺旋桨固定翼飞机相似，可进展高速飞行直升机飞行模式此状态下，旋翼的拉力以较小的角度倾转，因而产生了两个分力，一个分力垂直向上为倾转旋翼机提供升力，一个分力与飞机纵轴平行，指向机头方向为飞机提供向前的力由于受旋翼升力不对称性的影响，在此状态下倾转旋翼机不能进展高速飞行3.3降落阶段 降落阶段与起飞阶段类似，在到达降落局域上空后，旋翼推进装置由水平改为垂直采用直升机的方法垂直降落4 倾转旋翼飞行器的飞行力学4.1 旋翼力学原理 旋翼的桨叶类似于旋转的机翼，通过气流向下流动产生升力同机翼一样，旋翼桨叶上的升力与有效迎角成正比升力但与机翼不同的是，旋翼上各点的速度随其距中央浆毂的距离的增加而增加升力与速度的平方成正比，所以旋翼上各点的升力随其距中央浆毂的距离的增加而迅速增加。
尖头所示为旋翼产生的升力，此时旋翼的迎角恒定显然，绝大局部升力在桨叶叶尖附近产生，升力分布很不均匀为改善这点，在制造旋翼桨叶时进展了翼扭转，以使桨叶上各点的迎角随着距中央浆毂的距离的增大而减小这种扭转是升力分布更加均匀s升力分布不均匀 升力均匀分布旋翼的拉力〔1〕垂直飞行状态下旋翼的力倾转旋翼飞行器在主旋翼系统上产生升力，在垂直上升时，升力是沿垂直方向向上作用，阻力和重量是相反方向的力，是垂直向下的作用升力支持飞行器的重量或垂直加速度在垂直上升期间，由于主旋翼系统的下洗流冲击机身，阻力会显著增加，拉力必须克制阻力、重力和下洗流空气作用于翼型产生的反作用力可以产生升力；然而，阻力是一个独立于重量之外的力〔2〕前进/后退飞行状态下旋翼的力在向前、向后飞行时，旋转平面通过可变向的旋翼推进装置改变方向，旋转平面与水平面是倾转的，从而，产生一个朝倾转方向的水平拉力矢量，例如，要建立向前飞行，总升力要向前倾转与竖直方向相倾转的合力作用在向上和向前方向，因此，它可以分解成两个分量：一个是升力，另一个是拉力；同样，通过朝想要的飞行方向改变叶尖轨迹平面，就能建立侧向或任何水平方向的飞行，移动速率或速度取决于总升力的倾转程度，也就是可变向的旋翼推进装置的旋转程度。
前飞状态下力的分布后飞状态下力的分布扭矩扭矩效应通过机身向两个旋翼系统旋转的反方向转弯中，能在机体上显现出来，这种反作用力符合牛顿运动第三定律：“对任何一个作用力，都存在一个大小相等方向相反的反作用力〞发动机有一个初始力驱动旋翼系统向*一个方向转动，对这个驱动力的反作用力，使得机身在大小相等而方向相反的力的作用下朝旋翼旋转相反的方向运动如果只存在一个倾转旋翼的情况下需要加装尾桨来消除旋翼产生的相反力矩，造成了功率上的浪费所以“鱼鹰〞采用两个旋转方向相反的旋翼，使得两个相反的力矩抵消而又不浪费功率旋翼垂直状态下的升力不对称现象升力不对称现象是在垂直飞行期间，旋翼浆盘区域的前行一半桨叶和浆盘区域的后行一半桨叶之间的升力不相等当“鱼鹰〞的两个旋翼垂直向上，在无风状况下悬停时，在旋翼叶尖速度达435节和旋翼桨叶的桨叶角固定时，叶尖速度和迎角在整个360度的一圈中保持不变，这会在整个浆盘区域产生相等的升力当旋翼垂直朝上进入水平飞行时，在浆盘区域内前行和后行的旋翼桨叶之间的。
