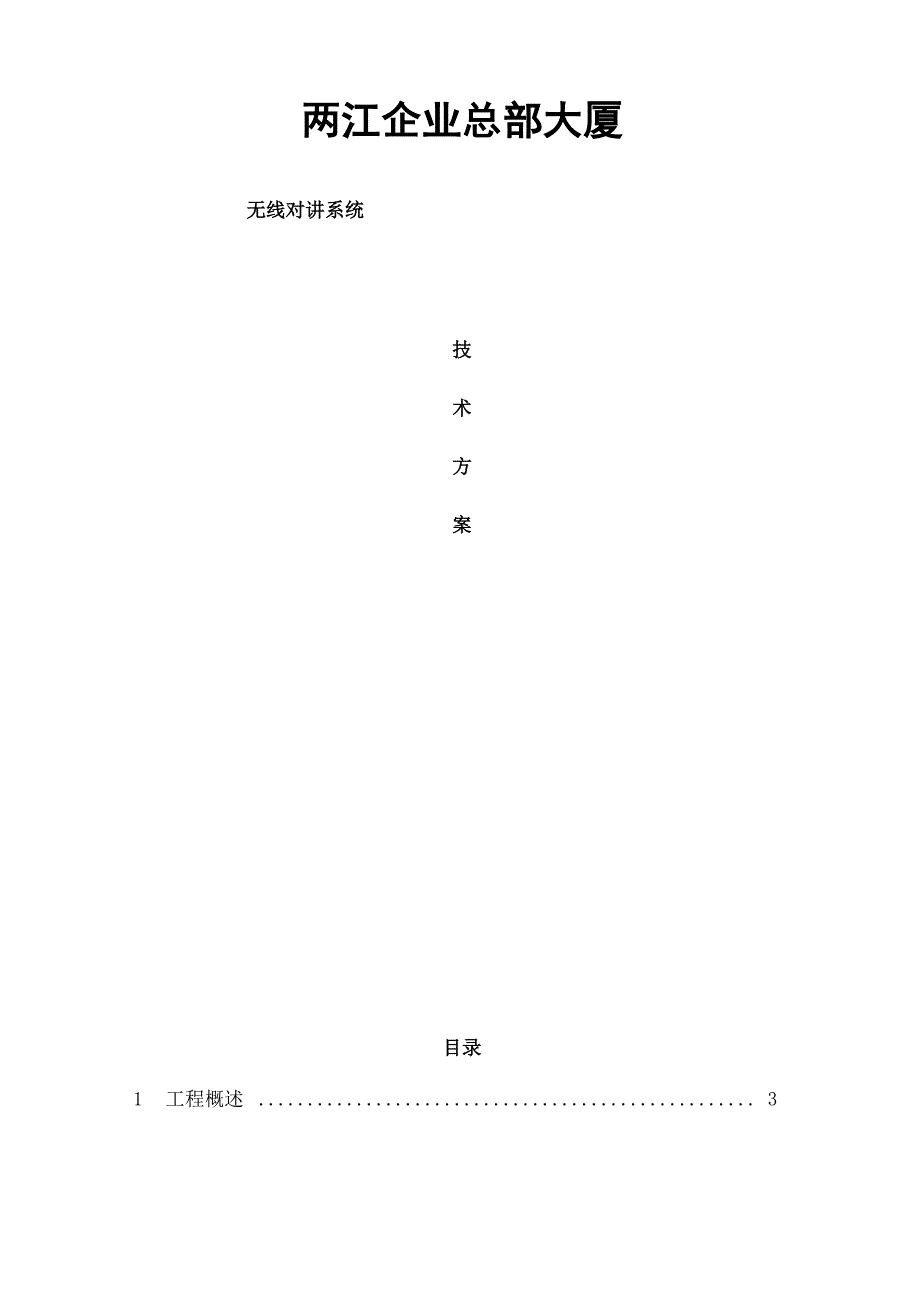

两江企业总部大厦无线对讲系统技术方案目录1 工程概述 32 方案设计依据 33 方案设计思路及方案说明 43.1 设计原那么 43.2 覆盖目标 53.3 技术分析 53.4 信号源 53.5 方案说明 63.6 无线信号的计算 63.7 场强预测 93.8 泄漏分析 104 系统功能描述 105 系统组成及安装要求 115.1 系统组成 115.2 设备安装说明 11室内天线安装 11馈线走向 12射频连接器安装 12耦合器、功分器的安装 13标签 131 工程概述重庆两江企业总部大厦重庆两江新区龙兴工业园，由重庆两江新区置 业开展投资建立，占地约50083平方米，工程建筑面积约110000平方米 成后将成为全国最长、最宽的办公楼本次方案主要针对大厦及周边园区进展覆盖该建筑体是封闭性较 强的建筑体，包括地下层以及地面建筑，地下层形状均为不规那么空间， 墙体厚实，封闭严重，对无线信号的传输影响较大手持式无线对讲机在 使用过程中，有较多盲区，会较大影响工作效率，造成诸多不便经过实地测试及分析需要架设无线中继系统，进展地面及地下信号 覆盖分布，在工程的设计和施工过程，尽量考虑元器件安装结实，馈线的 敷设简便、易行。
天线的位置布设合理，既使信号分布均匀，又保证可靠、 美观; 在满足设计要求的前提下，尽量使用较低的输出功率，到达良好的 覆盖效果，参照中华人民共和国卫生部颁发“环境电磁波卫生标准〞，保 护周围人员卫生安康由于构造复杂，单机盲点率高，设计中尽量做到室 内场强均匀，并有足够的信号强度考虑今后系统扩容和多频点信号覆盖， 所有的元器件设备和室内天线均采用多频点器件和线缆接口，并设计一定 的功率分配余量2 方案设计依据＞中华人民共和国无线电管理条例＞超短波无线电台（站）和移动通信网的技术设计内容 无线电管理＞ 移动通信调频无线 通用技术条件＞ GB 6280 25〜1000 MHz陆地移动通信网的容量系列及频道配置＞ GB/T15542 — 1993/7 数字程控自动交换机技术要求＞ GA267-2000 计算机信息系统雷电电磁脉冲平安防护规＞从业主了解的建立此工程的需求3 方案设计思路及方案说明3.1设计原那么系统采用数字全双工或者半双工的通信方式，通过手持对讲机满足 管理人员随时通话的需要，系统对讲机的最终数量将根据业主确定对讲 机的覆盖范围包括了整个楼内〔含地下层〕和楼外所属地区＞在保证质量系统的前提下，尽可能采用低造价方式设计方案；＞合理设定天线的位置、数量和输出功率，保证使用较少的天线，较小的输出功率，来到达良好的覆盖效果；＞由于高层切换频繁，掉话率高，设计中尽量作到室内场强均匀，信号强度好；＞建立较完美的无线覆盖网络；＞同时考虑施工比拟容易实现及施工效率，特别是合理安排走线＞链路满足在覆盖区域载噪比＞15dB； ＞设计信号场强为大于-90 dBM。
3.2 覆盖目标根据客户需求，本次方案的覆盖目标包括：覆盖大厦及周边园区3.3 技术分析1．频率选择：考虑到大厦构造的特殊性，应选用 403-470MHZ 频段， 因为该频段的电波传播有一定的穿透性，并且大厦一般都建在比拟繁华的 地段，该频段的抗干扰性较好2．电波辐射分析：大厦里的电波传播及开阔地不同，我们采用的方 法是：设置无线中转台，根据场强测试的结果，通过功分器和射频同轴电 缆将中转台的射频电平合理分配到需要覆盖的各个区域，用全向天线覆盖 地面以上各层，用吸盘天线覆盖地下各区域3、后备电源：做为大厦的调度对讲通迅系统，如遇停电等意外情况 发生，应保证通讯畅通，所以在中转台中加装了交直流浮充接口，外接 12V 电瓶，停电时无触点自动切换至电瓶供电，来电时自动恢复充电4、避雷：覆盖地面的全向天线应加装避雷器，防止雷电损坏中转台3.4 信号源根据对讲机无线通信网络的特点，为了减少噪声源，到达优良建筑内信号覆盖的效果，同时考虑系统扩容的方便中继台可工作在模拟模式和数字模式工作在数字模式时可提供2个 信道同时使用，可同时为两个部门提供通话信道工作在数字模式时，需 配合数字对讲机进展使用3.5方案说明根据客户要求，最终确定安装4套数字中转设备，提供8个通话信道。
系统中转设备安装在负一楼弱电机房，安装1套室外高增益全向天线，室 外全向高增益天线安装在大厦楼顶安装20套室内全向天线方案系统 图如下所示：重庆两江企业总部大厦无线对讲系统图3.6无线信号的计算自由空间是指相对介电常数和相对导磁率均恒为〔既介电常数e和 导磁率口分别等于真空介电常数e及真空磁导率口〕的均匀介质所 存在的空间它是一种理想的无限大的空间，也是现实生活中的某些实际 空间为简化问题的研究而提出的一种科学的抽象例如，当研究某个具体环境中的无线电波传播时，如果实际介质及障碍物对电波传播的影响可以 忽略，那么这种情况下的电波传播就可以认为〔或抽象为〕是自由空间的 传播无线电波在自由空间的传播及真空中的传播一样，具有三个根本特 点：其一，不存在反射，折射，色散，吸收，磁离子分裂等现象及产生的 相应损耗；其二，电波传播速度等于真空中的光速c；其三，电波沿直线 传播，仅存在因能量扩散引起的损耗其损耗大小〔或离开电波放射距离 为d处场强的大小〕可依下述方法进展计算根据赫兹偶极子〔电流元〕的辐射场理论可知，当它向球面外辐射出去的功率为Pt时那么距离波源为d处的功率密度为：S=P t/4nd2而根据电磁场理论可知，其功率密度又可为：S=l/2EmHm二EH二 E2/120n上式中，Em、Hm分别为电场、磁场强度的振幅值，E、H为有效值。
根据〔11-1〕式和〔11-2〕式关系不难求得距离波源为d处的场强为E.30Pt/d这是赫兹偶极子作为理想的全向天线在所有方向上产生均匀辐射的 结果当作为波源的发信天线是一个具有方向系数为 Gt 的辐射器时，在 忽略天线自身损耗的情况下，那么可将〔11-3〕式改为E= 丫 30GPt/d式中，E为场强〔V/m〕； Pt为辐射功率〔W〕，Gt为发信天线增益应当指出，上述某处的场强是指波源在自由空间的该点处产生的能量 密度，及波源的工作频率和置于该点处的接收天线形式〔无论存在天线及否〕无关然而，如果在该点装有一有效面积为A=入2/4n的理想全向天 线时，那么不难求得当波源发信天线也为理想全向天线情况下，在该接收 天线上产生得最大有用功率Pr为Pr=SA= E2/120nX 入？/4口 二 E?入 2/480 n2显然，当收发信均采用方向性天线，且增益系数分别 Gr、Gt 时，那么该接收天线上所能产生得最大有用功率Pr可改写为Pr=SA= E2/120nX 入 2/4n 二 E?入'GrGt/480 n2式中，E的单位为uV/m, Pr的单位为mW根据波源的发信功率Pt及距波源d处接收功率Pr之间的关系，可求 得Pt/ Pr=( 4nd/ 入尸/ GrGt二Ls上式中的Ls、称为收发信天线增益分别为Gr、Gt时电波在自由空间 仅因扩散传播产生的损耗。
如果d的单位为Km, f的单位为MHz, Ls的单 位为dB,那么可将〔11-7〕式改为Ls =32.45+20lgf(MHz)+20lgd(km)- 10lgGrGt =Lbs-Gr-Gt显然，如果上式中，收发均为理想全向天线，那么Gr=Gt二0,那么有Lbs =32.45+20lgf(MHz)+20lgd(km)式中，Lbs称为自由空间的路径传播损耗它及收发天线增益Gr、Gt 无关，仅及传输路径有关如果将其它参数保持不变，仅使工作频率f〔或 传输距离d〕提高一倍，那么其自由空间的路径损耗就增加6dB然而, 实际上，电波还要受到诸如平地面的吸收，反射和曲率地面的绕射以及地 面上覆盖物等产生的传输损耗的影响总结模拟测试效果说明：经各种不同覆盖区域的现场模拟测试，所设计的天线布放位置可以到 达覆盖效果设计的信源设备功率、干线放大器、中继台都能满足覆盖要 求对于系统，上行噪声分析计算如下： 基站上行噪声电平=干线放大器上行噪声-路径损耗〔基站发射功率- 干线放大器接收功率〕工程要求基站口上行噪声电平WT20dBm干线放大器上行噪声电平W基站口上行噪声电平+〔基站口发射功率- 干线放大器接收功率〕=-120dBm+〔〔37dBm-〔-5dBm〕〕[设基站输出37dBm,经耦合干放的输入为-5dBm,]=-58dBm〔上行底噪声电平值〕干线放大器上行噪声电平二-121dBm+干线放大器噪声系数+干线放大 器上行增益干线放大器上行增益W-58dBm+121dBm-5dB=58dB〔上行增益〕在限定区域的大楼室内覆盖可以上下行增益不平衡，上行增益可以调 为 55dB。
3.7场强预测无线基地台覆盖范围的预估是无线通信网总体设计的重要内容基地 台的地点、天线架设高度、天线有效辐射范围、收信机的可用灵敏度以及移动设备有关的技术参数等，直接影响无线通信网的覆盖范围及用户效劳 区的大小但是由于电台使用的环境复杂多变，加之信号场强分布的不确 定性，使无线覆盖区很难准确预估，目前用来做覆盖的数学模型又有多种， 计算结果也不尽一样通常先根据无线基地台及移动台的有关参数选用某 种数学模型作初步估算，然后作实际基地台－－移动台通信测试，系统建 成后，再做实地通信效果测试，以决定用户效劳区的大小由于预测结果是在数学模型上计算出来的，而实际的地形地貌和电磁 环境和预测模型本身存在一定的差异为了了解在大楼地形条件下 450MHz 电波传播的实际情况和拟建基地台的实际通信范围及场强环境将在工程 开场的初期进展实地场强测试经计算在中转台输出功率为 45W 时，可以满足本工程对系统指标的要 求但最后实际输出功率大小宜在工程施工时经实地测试后，根据无线场 强覆盖情况再确定3.8 泄漏分析尽量防止泄漏，特别是楼宇附近有较大车流的街道、高架等交通时， 应保证在这些区域内楼宇泄漏出的信号低于原有信号 10dB 以上。
本系统通过选择合理的天线安装位置和天线口功率来防止信号直接 辐射到楼宇外主干道上去，以此来降低楼宇内信号的泄漏4 系统功能描述本方案采用数字中转台作为基站主设备，此中转台可提供两个数字通 话信道，同时满足两个部门的人员进展通信〔对讲机需为数字对讲机〕数字对讲机通过后台写频软件进展分组通过对讲机上的信道旋钮可选择所需的通话信道5 系统组成及安装要求5.1 系统组成系统包括中转台、耦合器、双工器、干线放大器、功分器、天线和低损耗馈线组成的天馈系统，以及对讲机等5.2 设备安装说明5 室内天线安装具体天线分布位置参见上面系统图安装天线时，应该注意以下事项；（1） 天线位置及吊顶内的射频馈线连接良好，并使用扎带固定2） 位置符合设计方案的位置3） 保持天线外表的干净4） 天线暗装5馈线走向原那么上，馈线走向应严格按照设计方案走向，安装时应注意：〔1〕馈线走线严禁及高压、强电，消防管道一起走线〔2〕在天花板的情况下，保证室内整洁美观〔3〕走线应根据实地情况，合理布线，无任意弯曲，固定间隔合理，〔一般每隔1.5 - 2米用扎带固定〕确保安装结实〔4〕当馈线需要弯曲布放时，要求弯曲角保持圆滑，其弯曲半径〔1/2馈线〕不宜小于如下弯曲半径：210mm〔屡次。
