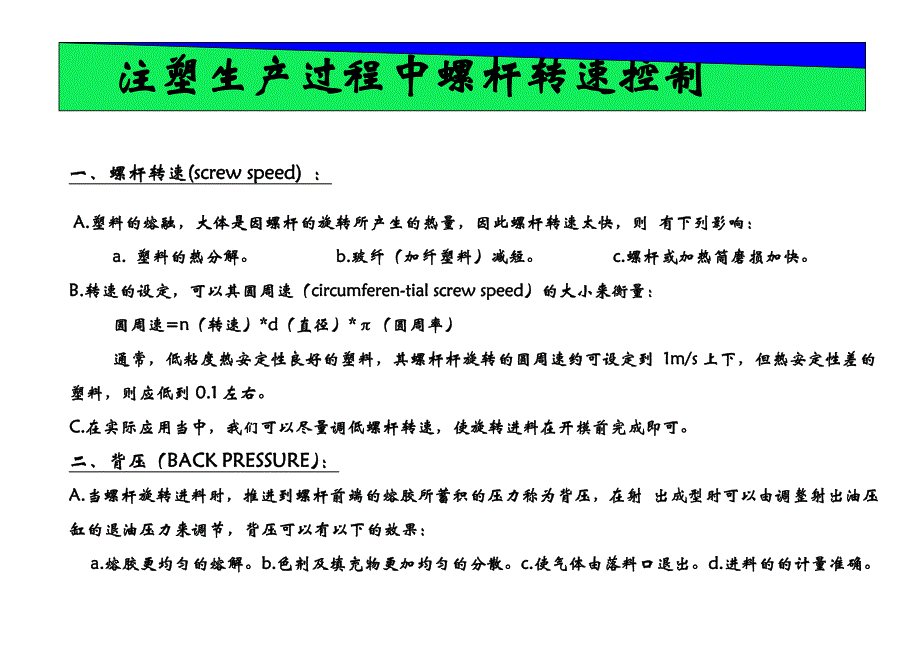

一、螺杆转速一、螺杆转速(screw(screw speed)speed) ：：A.A.塑料的熔融，大体是因螺杆的旋转所产生的热量，因此螺杆转速太快，则塑料的熔融，大体是因螺杆的旋转所产生的热量，因此螺杆转速太快，则 有下列影响：有下列影响： a. a. 塑料的热分解塑料的热分解 b.b.玻纤（加纤塑料）减短玻纤（加纤塑料）减短 c. c.螺杆或加热筒磨损加快螺杆或加热筒磨损加快 B.B.转速的设定，可以其圆周速（转速的设定，可以其圆周速（circumferen-tialcircumferen-tial screwscrew speedspeed）的大小来衡量：）的大小来衡量： 圆周速圆周速=n=n（转速）（转速）*d*d（直径）（直径）*π*π（圆周率）（圆周率） 通常，低粘度热安定性良好的塑料，其螺杆杆旋转的圆周速约可设定到通常，低粘度热安定性良好的塑料，其螺杆杆旋转的圆周速约可设定到 1m/s1m/s 上下，但热安定性差上下，但热安定性差的塑料，则应低到的塑料，则应低到 0.10.1 左右 C.C.在实际应用当中，我们可以尽量调低螺杆转速，使旋转进料在开模前完成即可。
在实际应用当中，我们可以尽量调低螺杆转速，使旋转进料在开模前完成即可 二、背压（二、背压（BACKBACK PRESSUREPRESSURE）：）： A.A.当螺杆旋转进料时，推进到螺杆前端的熔胶所蓄积的压力称为背压，在射当螺杆旋转进料时，推进到螺杆前端的熔胶所蓄积的压力称为背压，在射 出成型时可以由调整射出油出成型时可以由调整射出油压缸的退油压力来调节，背压可以有以下的效果：压缸的退油压力来调节，背压可以有以下的效果： a. a.熔胶更均匀的熔解熔胶更均匀的熔解b.b.色剂及填充物更加均匀的分散色剂及填充物更加均匀的分散c. c.使气体由落料口退出使气体由落料口退出d.d.进料的的计量准确进料的的计量准确注塑生产过程中螺杆转速控制注塑生产过程中螺杆转速控制B.B.背压的高低，是依塑料的粘度及其热安定性来决定，太高的背压使进料时背压的高低，是依塑料的粘度及其热安定性来决定，太高的背压使进料时 间延长，也因旋转剪切力的间延长，也因旋转剪切力的提高，容易使塑料产生过热一般以提高，容易使塑料产生过热一般以 5~15kg/cm25~15kg/cm2 为宜 三、松退（三、松退（SUCKSUCK BACKBACK，，DECOMPRESSIONDECOMPRESSION）：）： A.A.杆旋转进料结束后，使螺杆适当抽退，可以螺杆前端熔胶压力降低，此称杆旋转进料结束后，使螺杆适当抽退，可以螺杆前端熔胶压力降低，此称 为松退，其效果可防止喷为松退，其效果可防止喷嘴部的滴料。
嘴部的滴料 B.B.不足，容易使主流道（不足，容易使主流道（SPRUESPRUE）粘模；而太多的松退，则能吸进空气，使成）粘模；而太多的松退，则能吸进空气，使成 型品发生气痕型品发生气痕 可以由调整射出油压缸的退油压力来调节，背压可以有以下的效果：可以由调整射出油压缸的退油压力来调节，背压可以有以下的效果： a. a.熔胶更均匀的熔解熔胶更均匀的熔解 b.b.色剂及填充物更加均匀的分散色剂及填充物更加均匀的分散 c. c.使气体由落料口退出使气体由落料口退出 d.d.进料的的计量准确进料的的计量准确 冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1 1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形成型品被顶出、夹出、修整、包装不会白化、凸裂或变形2 2、模温能平衡稳定肉厚、模温能平衡稳定肉厚 4mm4mm 以上制品冷却时间的简易算法：以上制品冷却时间的简易算法： ①①理论冷却时间理论冷却时间=S=S（（1+2S1+2S））…….…….模温模温 6060 度以下。
度以下 注塑生产过程中螺杆转速控制注塑生产过程中螺杆转速控制②②理论冷却时间理论冷却时间=1.3S(1+2S)…….=1.3S(1+2S)…….模具模具 6060 度以上度以上[S [S 表示成型品的最大肉厚表示成型品的最大肉厚] ] 四、塑化参数的修正四、塑化参数的修正 ：：①①确认背压是否需要调整；确认背压是否需要调整； ②②调整螺杆转速，使计量时间稍短于冷却时间；调整螺杆转速，使计量时间稍短于冷却时间； ③③确认计量时间是否稳定，可尝试调整加热圈温度的梯度确认计量时间是否稳定，可尝试调整加热圈温度的梯度 ④④确认喷嘴是否有滴料、主流道是否发生猪尾巴或粘模，成品有无气痕等现象，适当调整喷嘴部温确认喷嘴是否有滴料、主流道是否发生猪尾巴或粘模，成品有无气痕等现象，适当调整喷嘴部温度或松退距离度或松退距离 五、段保压与多段射速的活用五、段保压与多段射速的活用 ：：①①一般而言，在不影响外观的情况下，注射应以高速为原则，但在通过浇口间及保压切换前应以较一般而言，在不影响外观的情况下，注射应以高速为原则，但在通过浇口间及保压切换前应以较低速进行；低速进行； ②②保压应采用逐步下降，以避免成型品内应力残留太高，使成型品容易变形。
保压应采用逐步下降，以避免成型品内应力残留太高，使成型品容易变形注塑生产过程中螺杆转速控制注塑生产过程中螺杆转速控制。
