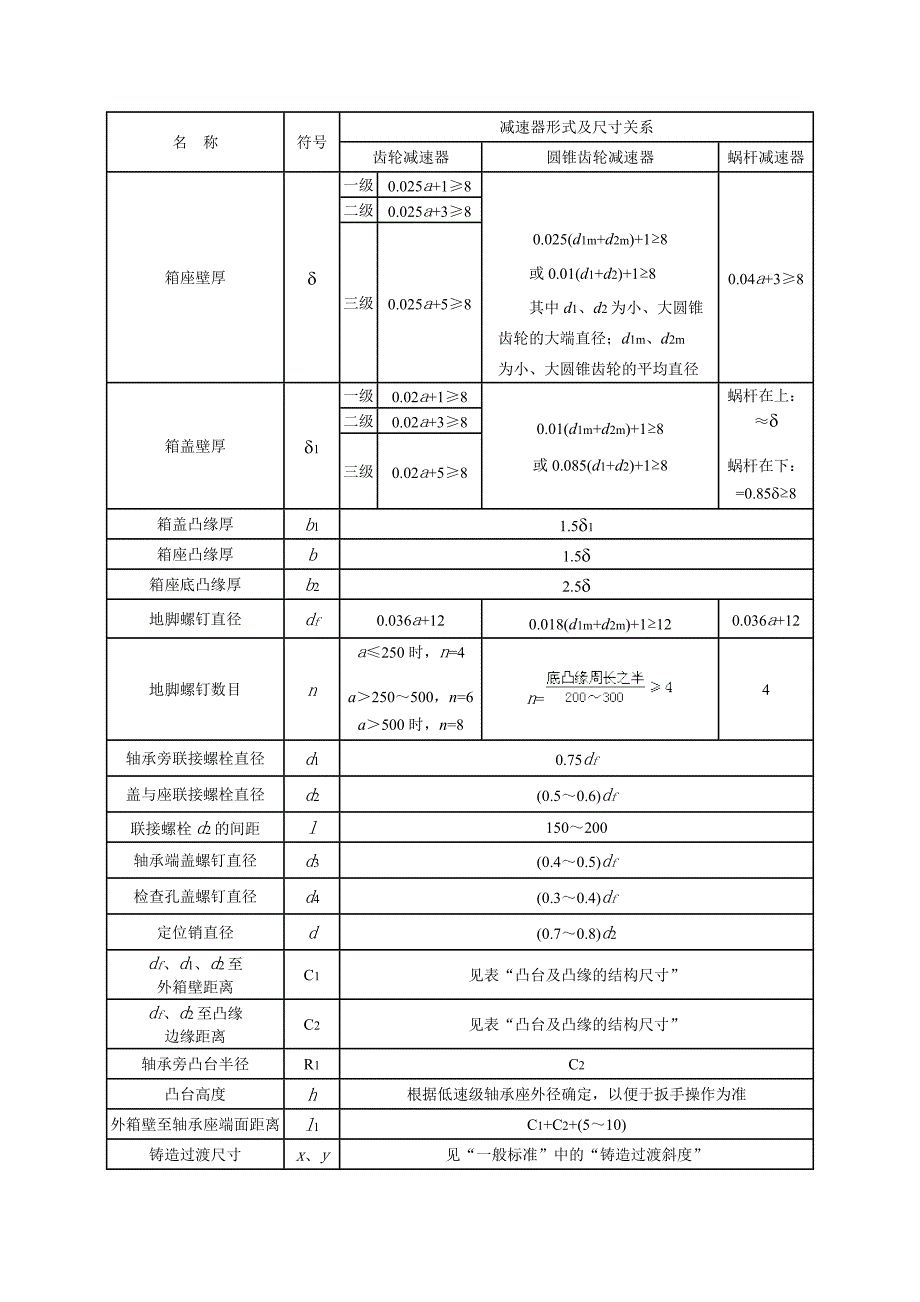

减速器箱体主要结构尺寸

减速器形式及尺寸关系名　称 符号齿轮减速器 圆锥齿轮减速器 蜗杆减速器一级 0.025a+1≥8二级 0.025a+3≥8箱座壁厚 三级 0.025a+5≥80.025(d1m+d2m)+1≥8或 0.01(d1+d2)+1≥8其中 d1、d2 为小、大圆锥齿轮的大端直径；d1m、d2m为小、大圆锥齿轮的平均直径0.04a+3≥8一级 0.02a+1≥8二级 0.02a+3≥8箱盖壁厚 1三级 0.02a+5≥80.01(d1m+d2m)+1≥8或 0.085(d1+d2)+1≥8蜗杆在上：≈  蜗杆在下：=0.85≥8 箱盖凸缘厚 b1 1.51箱座凸缘厚 b 1.5箱座底凸缘厚 b2 2.5地脚螺钉直径 df 0.036a+12 0.018(d1m+d2m)+1≥12 0.036a+12地脚螺钉数目 na≤250 时， n=4 a＞ 250～500，n=6a＞500 时，n=8n= 4轴承旁联接螺栓直径 d1 0.75df盖与座联接螺栓直径 d2 (0.5～0.6) df联接螺栓 d2 的间距 l 150～200轴承端盖螺钉直径 d3 (0.4～0.5) df检查孔盖螺钉直径 d4 (0.3～0.4) df定位销直径 d (0.7～0.8) d2df、 d1、 d2 至 C1 见表“凸台及凸缘的结构尺寸”外箱壁距离df、 d2 至凸缘边缘距离C2 见表“凸台及凸缘的结构尺寸”轴承旁凸台半径 R1 C2凸台高度 h 根据低速级轴承座外径确定，以便于扳手操作为准外箱壁至轴承座端面距离 l1 C1+C2+(5～10)铸造过渡尺寸 x、 y 见“一般标准”中的“铸造过渡斜度”齿轮顶圆与内箱壁距离 1 ＞1.2齿轮端面与内箱壁距离 2 ＞箱盖、箱座肋厚 m1、 m2 m1≈0.851， m2≈0.85轴承端盖外径 D2 D+(5～5.5)d3；D– 轴承外径(嵌入式轴承盖尺寸见“减速器轴承端盖与轴承套杯结构尺寸”)轴承旁联接曙栓距离 S 尽量靠近，以 Md1 和 Md3 互不干涉为准，一般取 S≈D2注：多级传动时，a 取低速中心距。

对圆锥— 圆柱齿轮减速器，按圆柱齿轮传动中心距取值。
