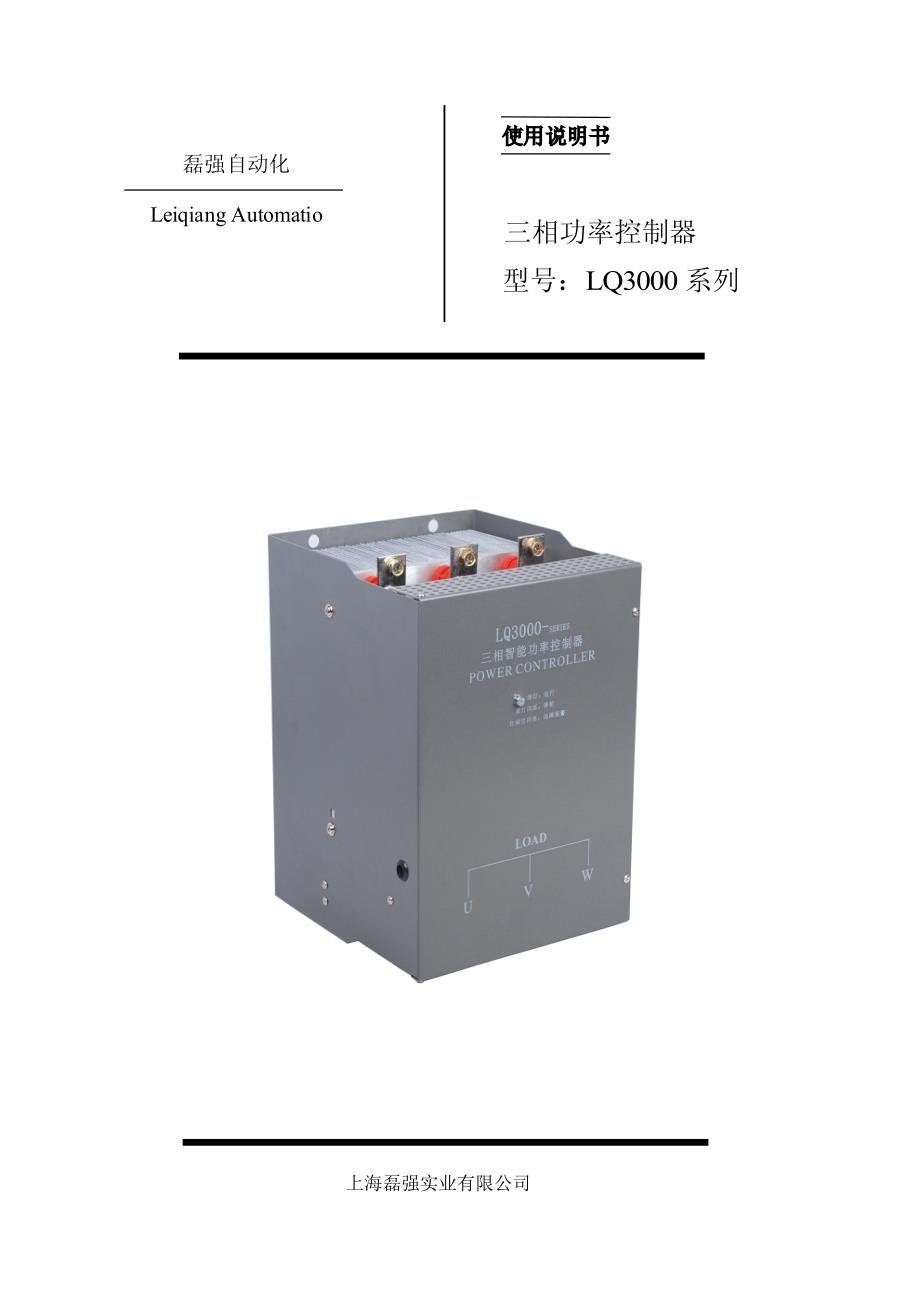

使用说明书磊强自动化Leiqiang Automatio三相功率控制器型号：LQ3000系列上海磊强实业有限公司目录1.产品特点.................................22.技术规格...............................2-33.装箱清单.................................44.产品选型及外形尺寸.......................45.订货说明.................................4使用注意项.................................16.电路示意图及输出波形...................5-67.安装及使用须知...........................68.接假负载调试.............................69.接实际负载调试...........................710.控制板常见接线组合......................711.调试中的问题及故障排除................7-812.加热器特性..............................813.不同负载的控制策略......................914.LQ3000控制器的基本特性图示..............915.调功、调压一体化功能...................1016.安装尺寸............................10-11 1 1.使用注意事项 1. 请不要用手触及电力调整器内部，以防触电。
2. 请不要堵塞散热器上方，不要让杂物进入散热器内部否则可能影响机器使用寿命 3. 在切断电源后一段时间内电力调整器的散热器，铜排等有可能处于高温状态，故请不要触摸，以免烫伤 2系列智能型电力调整器 LQ3000系列电力调整器是大功率晶闸管模块应用技术的新产品它集三相调压/调功方式为一体，采用有源触发方式、锁相环同步电路、带自动判别相位、上电缓启动、缓关断、散热器超温等功能，适用于电阻性负载和感性负载 一.产品特点 本公司自主研发生产的LQ3000系列功率控制器是集合我司多年电加热控制经验，而开发的新一代智能型调功/调压一体化电力调整器 电力调整器的 LQ3000控制板具有国际先进的六路独立触发功能，采用直流宽脉冲有源触发技术、输入和输出光电隔离、六路触发脉冲相互隔离是目前世界上最为安全、可靠、稳定的触发方式适合各种三相电加热的大功率晶闸管驱动及三相全控，半控桥式整流触发其采用的可控硅模块，体积小、容量大、可靠性高、过载能力超强，有效地提高了设备的运行可靠性其散热风冷单元采用特殊设计的插片式散热器及大功率风机，比普通铝型材散热器散热效率提高一倍以上，更利于模块的散热，从而极大的提高了模块的使用寿命。
同时，还具有模块超温报警功能，便于及时了解模块的工作状态本产品结构合理，保护功能完善，规格齐全，有30A至550A的电流容量机型可供用户选择该产品可广泛适用于工业热处理、电热加工、材料制造、航天航空、冶金、有色、医药、电子、食品机械、注塑机械、喷涂机械、真空镀膜机等各种设备上 二.技术规格 1 负载控制元件 光隔离触发型单向晶闸管反并联模块 （调相型大电流固态继电器） 2 负载电源 三相380V AC ±10% 50HZ 3 电流容量 30A,45A，65A，75A，90A，110A，130A，165A,180A, 220A,260A,300A,400A AC 4 控制板电源与功耗 电源：380V AC ±10% 50HZ, 要求与负载电源同相位 功耗：5W最大 5 风扇电源 (根据型号配备) 电压：380V AC 电流：0.5 A以下 6 控制输入 4～20mA DC输入, 接收阻抗100Ω 7 LED状态显示灯 输入指示LED灯(1支)：红色 三色状态LED灯(1支)：绿色，运行（有输出） 黄色闪烁，停机（无输出） 红绿闪烁，散热器超温报警（无 输出） LQ3000 38 控制方式 调相控制：连续调压 调功控制：阻性过零调功，感性调功 9 调节输出分辨率 调相0.2°,调功 20ms 10 移相范围 0～175°,星型负载（中心点接地） 0～145°,三角型负载或星型负载（中心点不接地） 11 驱动输出 配单硅反并联式可控硅模块可变宽度脉冲：8°~120° 电压：8V 电流：20mA最大 12 手动方式 外接10KΩ电位器调整 13 缓启动时间 调相控制时，P3电位器调整。
调整范围：0.2~120秒 14 缓关断时间 调相控制时，10秒固定 15 电压限制 板内P1电位器或外接10KΩ电位器调整 调整范围：0~100% 16 散热器超温保护 80℃温度开关，常闭接点 动作时间： 5.6mA, 应有输出极性是否接反 8. 检查控制板R2端：R2输出0~5V（随输入信号4~20mA变化） 8 9. 检查控制板RS端：RS、GND端短路，停机状态(无输出) l 负载电压不正常 1. 检查电源：控制板、负载电源是否正常控制板电源应与负载电源同相位 2. 检查负载：是否空载、轻载运行变压器负载：二次侧不能空载，必须带全载 3. 手动检查：若手动控制正常，初步判断调压器没有问题否则，接假负载继续检查 4. 自动检查：控制输入变化4~20mA时，R2端的电压变化范围应为0~5V 5. 输出电压只能调到负载电源的一半：调压器的晶闸管模块损坏一支臂 6. 检查阻容吸收器是否接触不良或损坏 l 负载电压始终为最大且不受控 输出始终为最大，无论是手动还是自动都不可调，可能原因： 1. 可能负载开路或未接负载 2. 调压器的晶闸管模块击穿损坏晶闸管模块输出端的电阻一般大于500KΩ。
l 开始运行正常，一段时间后，输出始终为最大无论是手动还是自动都不可调关机后、再开机，又能正常运行可能原因： 1. 环境温度过高 2. 负载长期过流 3. 负载瞬时过流造成晶闸管模块热击穿 l 接假负载按最简接线调试 若故障部位不易判断，可采用假负载调试法，假负载一般为100~200W的灯泡 1. 手动调节正常：初步判断调压器正常，怀疑负载有问题需检查负载电源电压、保险丝和接触不良、断线、短路、绝缘下降、放电打火等问题 2. 手动调节正常，自动不正常：若控制输入4~20mA电流不正常，需进一步检查仪表；否则，需检查P1电位器是否将电压限幅调得太低，R2、R3短路片是否接好 手动、自动调节都正常：判断调压器没有问题 十二．加热器特性 负 载 分 类 类 型 最高温度 电阻-温度特性 适用的调节方式 恒 阻 冷热阻变化小 合 金 镍铬 铁铬 铁铝钴 1100℃(空气) 1200℃(空气) 1330℃(空气) Ω ℃ 普通调压方式：LQ3000基本型 PWM过零方式 周波过零 调压/调功一体化 纯金属 钨W 钼Mo 白金Pt MoSi2 硅钼棒 2400℃(真空) 1800℃(真空) 1400℃(真空) 1700℃（空气） Ω ℃ 缓启动 >10S 或更长 电流限制 一般配变压器 带多组输出限幅PID调节器 变 阻 冷热阻变化大 硅碳棒 SIC 1600℃ (空气) Ω 700℃ ℃ 缓启动 > 10S 或更长 取消变压器时，需限制最大电流 带输出限幅控制器 先调压，800℃后调功 9 十三. 不同负载的控制策略 1． 变压器控制:a)变压器的设计容量不足，造成当电流增加到一定程度时变压器铁芯饱合，导致电流剧增、波形畸变、损坏器件。
需重新设计变压器，或加负载最大电流限制功能b)运行过程瞬间断电后又上电等，造成上电时的磁通极性与剩磁极性（固有剩磁和瞬间断电正在衰减的磁场）的“撞车”，产生危害性冲击电压、电流所以电感负载尤其是变压器，应采用上电缓启动，逐步顺磁和缓关断逐步衰减磁场c) 变压器为感性负载，窄脉冲触发不可靠脉宽可变直流触发技术，能提供负载电流到达晶闸管擎驻电流的足够时间，确保可靠触发注：变压器负载不能空载调试、运行 2． 纯金属类：硅钼、钼丝、钨、白金、石墨等负载冷态电阻小，低、中温段需限压和限流；随着温度增高，电阻按线性增大，在高温段反而需增加负载电压LQ3000调压器的电流限制功能，是专门为这类负载设计的此外，带有多组PID和调节输出限幅的仪表，也可控制负载电流3． 硅碳棒: 一般采用缓启动 > 1分钟或更长和电流限制，避开在700℃附近负阻的冲击电流（新棒更明显） 4． 恒阻（泛指冷热阻变化小的负载）：控制策略较简单，可采用过零调功方式，克服调压方式功率因数低、污染电网的缺点周期过零（占空比控制），一般采用大功率SSR实现周波过零调功，负载电流以全正弦波为单位均匀分布，多台设备运行时，总动力电流相对均衡（避免了周期过零方式电流集中），改善炉温均匀性，避免了电流表撞针，重要的是：提高了电源利用率和避免电力设备增容，节电效果十分明显。
LQ3000是调功调压一体化设计，既可调压也能调功（周期和周波过零两种方式），可满足不同的控制策略 十四.LQ3000 控制器的基本特性图示 调压方式具有负载电流冲击小、适合变压器控制等特点，但不可避免产生电源污染和降低电网功率因数过零调功方式避免了调压方式的不足，但无法限制电流，负载冲击电流较大LQ3000 的调功、调压功能提供了两者优点的结合，可根据负载情况方便地切换这两种工作方式 内部拨码开关设置： SW1-1=ON 时，调压SW1-1=OFF 时，调功 拨码开关SW1 ON OFF 1 调压 调功 2 CYC(调功时) PWM( 调功时) 3 负载中心不 负载中心 接地或三角形 接地 l CYC：变周期过零调功，最小分辨率为单个 周波, 也叫周波调功 l PWM：定周期过零调功，正、负半周对称 十五.调功、调压一体化功能十六.安装尺寸30A-70A安装尺寸和外形尺寸75A-120A安装尺寸和外形尺寸30A-70A安装尺寸和外形尺寸30A-70A安装尺寸和外形尺寸30A-70A安装尺寸和外形尺寸75A-120A安装尺寸和外形尺寸75A-120A安装尺寸和外形尺寸75A-120A安装尺寸和外形尺寸75A-120A安装尺寸和外形尺寸10120A-165A安装尺寸和外形尺寸120A-165A安装尺寸和外形尺寸120A-165A安装尺寸和外形尺寸200A-320A安装尺寸和外形尺寸120A-165A安装尺寸和外形尺寸200A-320A安装尺寸和外形尺寸200A-320A安装尺寸和外形尺寸320A-570A安装尺寸和外形尺寸320A-570A安装尺寸和外形尺寸11成立于 1996年 ,是一家从事温控自动化系统产品开发生产、销售 、代理、技术服务为一体的高新技术企业 ,下设有一家工厂 ,主要以强大的技术团队为后盾 、 以高 、 新 、 尖技术力量为核心 ,一直致力于开发设计 、 生产 、 销售温控系统。
